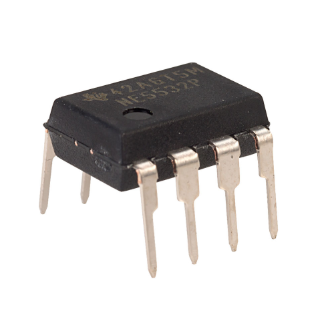

Hướng dẫn đầy đủ cho bộ khuếch đại hoạt động NE5532P

Trong bài viết này, chúng tôi sẽ tìm hiểu sự xuất sắc về kỹ thuật của NE5532P, phát hiện ra cách các tính năng của nó làm cho nó trở thành một lựa chọn ưa thích cho bạn tìm kiếm sự khuếch đại tín hiệu đáng tin cậy và rõ ràng.Cho dù đó là nâng cao chất lượng âm thanh trong các bộ khuếch đại âm thanh hay đảm bảo các bài đọc chính xác trong các hệ thống giao tiếp tinh vi, NE5532P mang lại sự ổn định và hiệu suất chưa từng có cho bảng.Tham gia với chúng tôi khi chúng tôi khám phá các khía cạnh khác nhau của thành phần cần thiết này, cung cấp những hiểu biết giúp khai thác tiềm năng đầy đủ của nó trong cả mạch tương tự và kỹ thuật số.

Danh mục

Tổng quan về NE5532p

Các NE5532P Nổi bật như một mạch tích hợp được biết đến với khả năng thích ứng trong việc xử lý cả dòng điện trực tiếp (DC) và các quy trình dòng điện xen kẽ (AC).Thành phần này được chế tạo để giảm thiểu nhiễu nhiễu, cho phép hoạt động tăng thống nhất liền mạch bên cạnh công suất công suất đáng chú ý với độ méo tối thiểu.Một sự pha trộn hài hòa của các tính năng làm cho nó phù hợp với các nhiệm vụ chính xác, được hỗ trợ bởi một cơ chế nội bộ để bù và giới hạn nhiễu đầu vào được xác định rõ ràng, làm cho nó trở thành một lựa chọn chính trong các ứng dụng điện tử phức tạp.

Các khả năng đặc biệt của NE5532P phát sinh từ các thông số kỹ thuật toàn diện của nó, đáp ứng các yêu cầu nghiêm ngặt của cả trường âm thanh chuyên nghiệp và sử dụng điện tử rộng hơn.Sự thành thạo của nó trong việc duy trì một tín hiệu nguyên sơ, ngay cả trong các cài đặt dễ bị nhiễu, làm cho nó rất mong muốn.Bạn có thể quan sát rằng trong các bộ khuếch đại âm thanh, chip này có thể tạo ra sự rõ ràng âm thanh cạnh tranh với các lựa chọn thay thế đắt tiền hơn, do đó cung cấp một lựa chọn thực tế cho những người tìm kiếm tái tạo âm thanh chất lượng cao.

Khi nói đến các khía cạnh thiết kế, một sự nắm bắt kỹ lưỡng về động lực học nhiệt và tiêu thụ năng lượng của NE5532P được sử dụng.Mặc dù các tính năng tiết kiệm năng lượng của nó đóng góp tích cực vào quản lý năng lượng, việc sắp xếp chiến lược của các thành phần trong một mạch có thể nâng cao hiệu suất của nó hơn nữa.Trong các thiết bị nâng cao âm thanh, bạn có thể làm nổi bật các hiệu ứng sâu sắc của các tinh chỉnh thành phần cẩn thận để mở khóa tiềm năng đầy đủ của chip, chứng thực khả năng nâng cao chất lượng âm thanh.

Thiết kế CAD

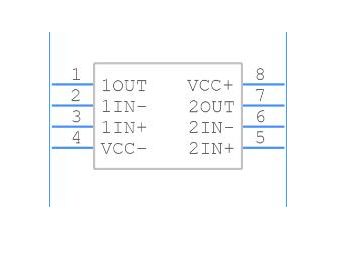

Biểu tượng

Dấu chân

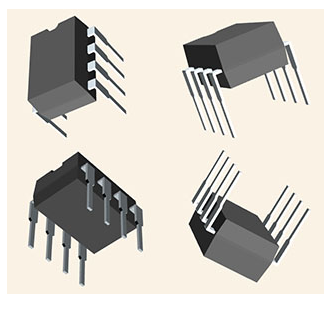

Mô hình 3D

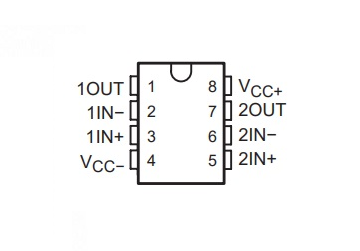

Cấu hình pin

Số pin	Tên pin	Sự miêu tả
1	1out	Đầu ra
2	1in-	Đảo ngược đầu vào
3	1in+	Đầu vào không đảo ngược
4	Vcc-	Nguồn cung tiêu cực
5	2in+	Đầu vào không đảo ngược
6	2in-	Đảo ngược đầu vào
7	2out	Đầu ra
8	VCC+	Nguồn cung tích cực

Kích thước

Tham số	Giá trị
Chiều cao	5,08 mm
Chiều dài	9,81 mm
Độ dày	3,9 mm
Chiều rộng	6,35 mm

Thông số kỹ thuật

Kiểu	Tham số
Tình trạng vòng đời	Active (Cập nhật lần cuối: 4 ngày trước)
Thời gian dẫn đầu của nhà máy	6 tuần
Liên hệ mạ	Vàng
Loại gắn kết	Qua lỗ
Gói / trường hợp	8-DIP (0.300, 7,62mm)
Núi bề mặt	KHÔNG
Số lượng ghim	8
Định danh gói nhà sản xuất	P (R-PDIP-8)
Nhiệt độ hoạt động	0 ° C ~ 70 ° C.
Bao bì	Ống
Mã JESD-609	E3
Mã PBFREE	Đúng
Trạng thái một phần	Tích cực
Mức độ nhạy cảm độ ẩm (MSL)	1 (không giới hạn)
Số lượng chấm dứt	8
Mã ECCN	EAR99
Kết thúc thiết bị đầu cuối	TIN MATTE (SN)
Vị trí thiết bị đầu cuối	HAI
Số lượng chức năng	2
Cung cấp điện áp	15V
Số phần cơ sở	NE5532
Số pin	8
Nguồn cung cấp điện	± 5/± 15/10/30V
Số lượng kênh	2
HOẠT ĐỘNG CUNG CẤP HIỆN TẠI	8mA
Cung cấp danh nghĩa hiện tại	16mA
Đầu ra hiện tại	38mA
Tốc độ xoay	9V/ss
Ngành kiến ​​​​trúc	Phản hồi điện áp
Loại khuếch đại	Mục đích chung
Tỷ lệ từ chối chế độ chung	70 dB
Dòng điện - Bias đầu vào	200NA
Điện áp - Cung cấp, đơn/kép (±)	± 5V ~ 15V
Đầu ra hiện tại trên mỗi kênh	38mA
Điện áp bù đầu vào (VOS)	4mv
Neg cung cấp điện áp-DOM (VSUP)	-15V
Đoàn kết Gain BW-NOM	10000 kHz
Tăng điện áp	100db
Bù thấp	KHÔNG
Bồi thường tần số	ĐÚNG
Điện áp - bù đầu vào	500μV
Xu hướng thấp	KHÔNG
Micropower	KHÔNG
Sức mạnh lập trình	KHÔNG
Điện áp cung cấp kép	9V
Sản phẩm băng thông đạt được danh nghĩa	10MHz
Điện áp tối đa I/O.	4mv
Quyền lực	ĐÚNG
Đầu vào Offset hiện tại-MAX (IIO)	0,15μa
Chiều cao	5,08mm
Chiều dài	9,81mm
Chiều rộng	6,35mm
Độ dày	3,9mm
Đạt được SVHC	Không có SVHC
Bức xạ cứng	KHÔNG
Trạng thái Rohs	Rohs3 tuân thủ
Dẫn đầu miễn phí	Dẫn đầu miễn phí

Ứng dụng

Kỹ thuật âm thanh

Bộ khuếch đại vận hành NE5532P vẫn là một yếu tố hoạt động trong kỹ thuật âm thanh do khả năng vượt trội trong việc giảm tiếng ồn và ổ đĩa đầu ra.Bộ khuếch đại này vượt trội trong các hệ thống âm thanh có độ chính xác cao, trong đó những cảm xúc chính xác được truyền tải qua âm nhạc chiếm vị trí trung tâm.Ví dụ, các hãng phim chuyên nghiệp dựa vào chip này để duy trì sự rõ ràng âm thanh giữa các âm thanh phức tạp tung hứng nhiều đầu vào, đảm bảo rằng mọi nốt nhạc đều cộng hưởng với tính xác thực.Độ chính xác của nó góp phần nắm bắt bản chất của các buổi biểu diễn âm nhạc, tạo ra các bản ghi âm thu hút bạn về mặt cảm xúc.

Hệ thống truyền thông

Hoạt động như một thành phần đáng tin cậy trong các hệ thống truyền thông, NE5532P tỏa sáng với khả năng làm rõ tín hiệu.Thường được tìm thấy trong các quá trình như điều chế và khuếch đại tần số, nó giúp đạt được sự truyền trơn của các tín hiệu, không có biến dạng.Thiết lập viễn thông phát triển mạnh với việc sử dụng của họ, nâng cao chất lượng giao tiếp nhất quán.Thành phần này giảm thiểu nhiễu từ các yếu tố môi trường, đảm bảo hoạt động dòng chảy liền mạch.Kinh nghiệm thực địa tiết lộ rằng các hệ thống như vậy đạt được trạng thái cân bằng dài hạn đáng chú ý, nâng cao sự tự tin của bạn trong việc duy trì kết nối.

Xử lý tín hiệu

Trong quá trình xử lý tín hiệu, NE5532P có sự hiện diện nổi bật với khả năng khuếch đại tín hiệu trong khi vẫn duy trì đầu ra không có tiếng ồn.Năng lực của nó trong việc lọc và tăng tín hiệu chứng minh sự ảnh hưởng giữa các lĩnh vực công nghiệp khác nhau.Trong các hệ thống hình ảnh y tế, ví dụ, trong đó giải thích chính xác có thể đánh vần sự khác biệt trong chẩn đoán, hiệu suất của nó đảm bảo độ chính xác và độ tin cậy.Ví dụ minh họa rằng việc sử dụng bộ khuếch đại này giúp tăng cường độ chính xác của thiết bị, bảo vệ chống lại các lỗi có thể làm tổn hại đến tính toàn vẹn của các đánh giá y tế.

Máy thu AV và cơ sở hạ tầng video

Các tính năng đặc biệt của NE5532P đã hiển thị nó cần thiết trong các máy thu AV và cơ sở hạ tầng video.Bộ khuếch đại này truyền đạt hiệu suất âm thanh làm giàu và duy trì sự rõ ràng của video đặc biệt bằng cách giảm thiểu các biến dạng.Nó tiêu chuẩn các tiêu chuẩn về hiệu suất cho các hệ thống được thiết kế để phù hợp với sự thèm ăn của người tiêu dùng phát triển đối với trải nghiệm rạp hát tại nhà độ phân giải cao.Với sự tích hợp của nó, các thiết lập AV mang lại những trải nghiệm nghe nhìn nhập vai làm say đắm bạn, cho phép bạn trải nghiệm phương tiện truyền thông ngoài bề mặt.

Điện tử đương đại

Trong các thiết bị điện tử hiện đại, bao gồm netbook và đầu DVD, NE5532P đã khắc phục ý nghĩa của nó.Nó đồng bộ hóa hiệu quả các hoạt động trên các môi trường đa chức năng, dẫn đến chất lượng âm thanh và video tối ưu với mức tiêu thụ năng lượng thận trọng.Các thiết bị được cung cấp bởi bộ khuếch đại hoạt động này được ghi nhận về tuổi thọ và sự hài lòng cao hơn, yêu cầu bảo trì ít thường xuyên hơn trong khi cung cấp chất lượng nhất quán.Các báo cáo cho thấy sự hiện diện của NE5532P giúp tăng cường trải nghiệm tổng thể, dẫn đến các thiết bị không chỉ tồn tại lâu hơn mà còn mang lại niềm vui cho các hoạt động hàng ngày.

Sơ đồ khối

Đặc trưng

Tính năng	Đặc điểm kỹ thuật
Số lượng kênh	2 kênh
GBP - Sản phẩm băng thông đạt được	10 MHz
SR - Tỷ lệ xoay	9 V/Pha
CMRR - Tỷ lệ từ chối chế độ chung	70 dB
Đầu ra hiện tại trên mỗi kênh	38 Ma
IB - hiện tại sai lệch đầu vào	800 na
VOS - Điện áp bù đầu vào	4 mv
Điện áp cung cấp vận hành	10 V đến 30 V, ± 5 V đến ± 15 V
Nhiệt độ hoạt động	0 đến 70 ° C
Phong cách gắn kết	Qua lỗ
Gói / trường hợp	PDIP-8
Điện áp cung cấp kép	± 9 V, ± 12 V
en - mật độ nhiễu điện áp đầu vào	8 NV/√Hz ở ± 15 V
Điện áp cung cấp kép tối đa	± 15 v
Điện áp cung cấp kép tối thiểu	± 5 v
Cung cấp hiện tại trên mỗi kênh	16 Ma

Mạch ứng dụng

Bộ khuếch đại vận hành NE5532P chứng minh là có khả năng thích ứng cao, tìm các ứng dụng của nó trên một loạt các kịch bản xử lý tín hiệu và âm thanh đa dạng.Khả năng đặc biệt của nó cho phép thiết kế các mạch xử lý thành thạo các chức năng phức tạp.Phân tích này điều tra việc sử dụng tiên tiến của NE5532P, tăng cường khả năng của nó hơn nữa với việc bổ sung chiến lược của các bóng bán dẫn được lựa chọn để đạt được các tiêu chí hiệu suất vượt trội.

Đường dẫn xử lý tín hiệu

Sự hiểu biết sâu sắc về các tuyến tín hiệu trong các mạch sử dụng NE5532P giúp tăng cường kết quả hiệu suất.Bạn có thể kiểm tra các phép biến đổi của tín hiệu đầu vào thông qua OP-AMP, trong đó vai trò của bộ khuếch đại trở nên rõ ràng trong việc tăng cường tính toàn vẹn tín hiệu và giảm độ nhiễu.Đạt được những kết quả này liên quan đến việc thử nghiệm các thông số kỹ thuật và kỹ thuật của các điện trở và tụ điện, điều này ảnh hưởng đáng kể đến các đặc điểm đáp ứng tần số.

Nhắm mục tiêu độ chính xác trong điều chỉnh mức tăng

Đạt được cài đặt mức tăng chính xác trong các mạch NE5532P phù hợp với các nhu cầu ứng dụng riêng lẻ.Bằng cách lựa chọn cẩn thận các điện trở và tụ điện phản hồi, bạn có thể tinh chỉnh mức tăng của bộ khuếch đại để tuân thủ các yêu cầu cụ thể.Quá trình này liên quan đến việc đạt được sự cân bằng giữa việc đạt được mức đầu ra mong muốn và bảo tồn sự ổn định của hệ thống.Bạn có thể nhấn mạnh thử nghiệm và tinh chỉnh lặp, sử dụng máy hiện sóng và máy phân tích phổ để mở khóa cấu hình tối ưu.

Thụ thai một giai đoạn đầu ra hiệu quả cao

Việc chế tạo một giai đoạn đầu ra nhằm tăng cường hiệu quả trong khi bảo tồn chất lượng thể hiện thành tích đáng kể với các mạch NE5532P.Kết hợp các bóng bán dẫn năng lượng là một chiến lược nghiêm trọng để nâng cao giai đoạn đầu ra, trao quyền cho hệ thống để quản lý tải trọng nặng và tản nhiệt một cách hiệu quả.Bằng cách mô phỏng các cấu hình đầu ra khác nhau, bạn có thể xác định sự sắp xếp hiệu quả nhất để giảm thiểu biến dạng trong khi tối đa hóa việc xử lý công suất Các mục tiêu hoạt động của các mục tiêu trong các hệ thống âm thanh ưu tú.

Thuận lợi

NE5532P tự phân biệt với các tính năng đáng chú ý, bao gồm nhiễu thấp, biến dạng tối thiểu, khả năng ổ đĩa ấn tượng và hiệu suất hoạt động nhất quán trong một loạt các điều kiện.Khi những tiến bộ công nghệ tiếp tục, các tính năng này đã định vị nó như một lựa chọn lý tưởng cho việc sử dụng âm thanh và thiết bị chính xác.

Tiếng ồn vượt trội và mức độ biến dạng

Trong các hệ thống âm thanh có độ chính xác cao và thiết bị chính xác, đạt mức độ nhiễu và độ méo thấp là ưu tiên hàng đầu.NE5532P vượt qua kỳ vọng bằng cách cung cấp sự rõ ràng về âm thanh giúp tăng cường trải nghiệm nghe.Bằng cách giảm thiểu các biến dạng điều hòa không mong muốn, nó giữ cho đầu ra âm thanh xác thực và hấp dẫn bạn.Hãy tưởng tượng một dự án kỹ thuật âm thanh, nơi việc bảo tồn tính toàn vẹn tín hiệu được sử dụng, việc sử dụng NE5532P có thể khuếch đại độ trung thực tái tạo âm thanh, cung cấp âm thanh tinh khiết và chính hãng hơn.

Khả năng lái xe mạnh mẽ

Khả năng xử lý các tải đáng chú ý của NE5532P mà không ảnh hưởng đến hiệu suất khiến nó trở thành một thành phần linh hoạt trên các ứng dụng khác nhau.Khả năng lái xe mạnh mẽ của nó cho phép nó quản lý tải âm thanh đòi hỏi trong khi duy trì chất lượng âm thanh.Ví dụ, trong một thiết lập hệ thống âm thanh nổi mạnh mẽ, NE5532P đảm bảo bạn tận hưởng chất lượng âm thanh vượt trội, không phân biệt nhu cầu của người nói.Các tính năng này phản ánh các thiết kế trong đó hiệu suất trong tải giữ giá trị đáng kể.

Hiệu quả hoạt động trong các điều kiện khác nhau

Hiệu quả hoạt động giữa các kịch bản môi trường đa dạng quan trọng đối với các thiết bị tiếp xúc với sự thay đổi nhiệt độ và áp lực hoạt động.NE5532P được xây dựng để duy trì hiệu suất của nó trong các điều kiện này, làm nổi bật độ tin cậy của nó.Xem xét bối cảnh thực tế như hệ thống âm thanh ngoài trời hoặc thiết bị trong môi trường công nghiệp với sự thay đổi nhiệt độ thường xuyên.Sự ổn định mà NE5532P cung cấp cho phép bạn tự tin vào hiệu suất của nó, giảm nhu cầu điều chỉnh hoặc thay thế thường xuyên.

Tùy chọn thay thế

• LM358

• NJM4560

• LM4558

• LM258

Nhà sản xuất

Texas Cụ (TI) giữ một vị trí nổi bật trong lĩnh vực bán dẫn toàn cầu, chủ yếu là chuyên môn của nó trong việc chế tạo các thành phần tương tự và bộ xử lý nhúng.Với bối cảnh văn hóa tôn vinh sự đổi mới, trụ sở của TI nằm ở vị trí chiến lược tại Dallas, Texas.Công ty đóng một vai trò quan trọng trong việc định hình bối cảnh điện tử toàn cầu, sử dụng bộ sưu tập bằng sáng chế mở rộng của mình để phát triển công nghệ.

Ảnh hưởng của TI vượt qua nguồn gốc Mỹ của nó.Bằng cách tham gia vào các sáng kiến ​​nghiên cứu chiến lược và hình thành sự hợp tác có ý nghĩa, TI liên tục đóng góp cho các tiến bộ trong lĩnh vực điện tử toàn cầu.Công ty đầu tư rất nhiều vào các nỗ lực R & D để nuôi dưỡng sự sáng tạo và duy trì vị thế cạnh tranh của mình.Tập trung vào việc tận dụng các nguồn lực đáng kể của mình, TI đã giải quyết một cách hiệu quả một loạt các thách thức trong ngành, đưa ra các giải pháp cho các lĩnh vực từ ô tô đến các ứng dụng công nghiệp.

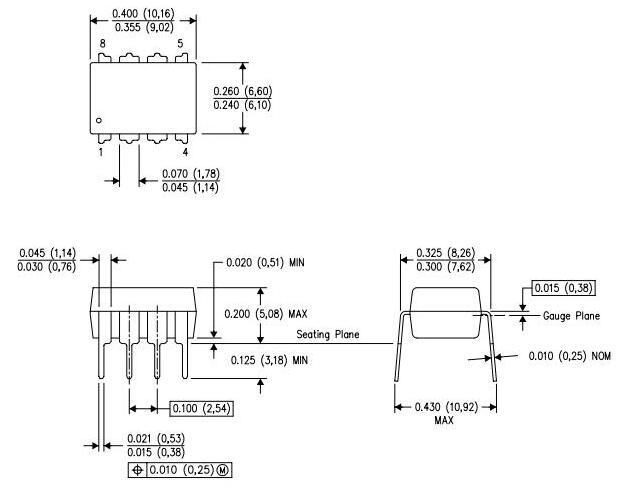

Bưu kiện

Đánh giá NE5532 và OPA2134

Tham số	NE5532	OPA2134
Loại đầu vào	Lưỡng cực	FET
Tuổi của thiết kế	Thành phần cũ hơn, được sử dụng rộng rãi	Thiết kế mới hơn, nhưng tương tự trong các trường hợp sử dụng
Ứng dụng	Thích hợp cho hầu hết các ứng dụng âm thanh, hiệu quả về chi phí	Lý tưởng cho các ứng dụng cần đầu vào FET, ví dụ: Bộ lọc tần số thấp
Sử dụng trong thiết bị mới	Vẫn được sử dụng trong thiết bị âm thanh hiện đại	Thường thay thế TL072 trong các ứng dụng FET cụ thể
Hiệu suất	Tốt hơn cho các yêu cầu op-amp lưỡng cực	Tốt hơn cho các ứng dụng dành riêng cho FET như DC quan trọng hoặc Bộ lọc tần số thấp
So sánh thay thế	Cạnh tranh với các loại OPA2134 và JFET	Một sự thay thế tốt cho TL072
Hiệu quả chi phí	Hiệu quả chi phí hơn cho sử dụng chung	Quá mức cần thiết cho một số ứng dụng, ít hiệu quả về chi phí
Sự giới thiệu	Ưa thích nếu một op-amp lưỡng cực đủ	Được đề xuất cho các bộ lọc tần số thấp hoặc nhu cầu đầu vào FET
Phiên bản tốt hơn	Na	Opax132 Gia đình cho các ứng dụng quan trọng của DC

Kiểm tra so sánh NE5532 và TL072 OP-amps

Tham số	NE5532	TL072
Loại đầu vào	Đầu vào bóng bán dẫn lưỡng cực	Đầu vào JFET
Đầu vào hiện tại	Vẽ dòng điện đầu vào	Không có dòng điện đầu vào
Hiệu suất tiếng ồn (trở kháng thấp)	Yên tĩnh hơn khi trở kháng nguồn cực kỳ thấp (ví dụ: 20Ω)	Tiếng ồn cao hơn ở trở kháng nguồn thấp
Hiệu suất tiếng ồn (trở kháng cao)	Tiếng ồn bằng nhau ở trở kháng nguồn ~ 18,5kΩ;ồn ào hơn tại Trở kháng cao hơn	Yên tĩnh hơn khi trở kháng nguồn> 18,5kΩ
Tiếng ồn điện áp đầu vào	Bị ảnh hưởng bởi nhiễu dòng đầu vào ở trở kháng cao hơn	Ít bị ảnh hưởng bởi tiếng ồn dòng điện đầu vào
Tiếng ồn tần số thấp	Tiếng ồn "bỏng ngô" dưới 30Hz	Tiếng ồn tần số thấp hơn nhiều
Điốt bảo vệ đầu vào	Điốt back-to-back có thể gây ra các vấn đề về mạch	Không có điốt đầu vào
Cung cấp tiêu thụ hiện tại	Tiêu thụ cao hơn	Tiêu thụ thấp hơn
Các ứng dụng phổ biến	Hộp chữ bản ghi âm, đầu băng, phần mở đầu micrô (trở kháng thấp)	Các mạch đa năng, đa năng
Tụ nối đầu vào	Yêu cầu tụ điện khớp nối đầu vào lớn để giảm thiểu tiếng ồn	Không phụ thuộc vào tụ điện khớp nối

Các yếu tố tương tự

Số phần	Nhà sản xuất	Gói / trường hợp	Số lượng ghim	Tốc độ xoay	Đầu vào điện áp bù	Tỷ lệ từ chối chế độ chung (CMRR)	Cung cấp điện áp	HOẠT ĐỘNG CUNG CẤP HIỆN TẠI	Cung cấp danh nghĩa hiện tại
NE5532P	Công cụ Texas	8-DIP (0.300, 7,62mm)	8	9V/ss	4 mv	70 dB	15 v	8 Ma	16 Ma
NE5532AP	Công cụ Texas	8-DIP (0.300, 7,62mm)	8	9V/ss	4 mv	70 dB	15 v	8 Ma	16 Ma
SA5532P	Công cụ Texas	8-DIP (0.300, 7,62mm)	8	9V/ss	4 mv	70 dB	15 v	8 Ma	16 Ma
SA5532AP	Công cụ Texas	8-DIP (0.300, 7,62mm)	8	9V/ss	4 mv	70 dB	15 v	8 Ma	16 Ma

Biểu dữ liệu PDF

Các dữ liệu NE5532P:

NE5532 (a), SA5532 (a) Biểu dữ liệu.pdf

Datasheets NE5532AP:

NE5532 (a), SA5532 (a) Biểu dữ liệu.pdf

SA5532P DataSheets:

NE5532 (a), SA5532 (a) Biểu dữ liệu.pdf
