Hướng dẫn đầy đủ về các ký hiệu sơ đồ thành phần điện tử

Hướng dẫn này giải thích các ký hiệu sơ đồ là gì và cách chúng được sử dụng để hiển thị các thành phần điện tử trong sơ đồ mạch.Bạn có thể tìm hiểu về các loại ký hiệu khác nhau cho các nguồn năng lượng, điện trở, tụ điện, bóng bán dẫn, động cơ, loa, và nhiều hơn nữa.Nó cũng bao gồm các quy tắc tiêu chuẩn (như IEC, ANSI và IPC) làm cho các biểu tượng này giống nhau trên khắp thế giới.Cho dù bạn đang sửa chữa, xây dựng hoặc tìm hiểu về thiết bị điện tử, biết các biểu tượng này giúp bạn hiểu các mạch dễ dàng hơn.

Danh mục

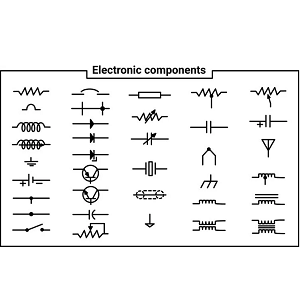

Biểu tượng sơ đồ thành phần điện tử là gì?

Biểu tượng sơ đồ là các biểu diễn trực quan đơn giản hóa được sử dụng trong sơ đồ mạch điện tử.Thay vì hiển thị sự xuất hiện vật lý của các thành phần, chúng minh họa cách các thành phần hoạt động và kết nối trong một hệ thống.Đơn giản hóa này giúp tập trung vào cách dòng điện và cách các thành phần tương tác, thay vì cách chúng trông hoặc được xây dựng.Mục đích chính của các biểu tượng này là biến mạch phức tạp thành các sơ đồ dễ hiểu và làm việc hơn.Một sơ đồ được vẽ tốt có thể được giải thích bởi bất kỳ ai, bất kể nền tảng hoặc vị trí của họ.Ngôn ngữ phổ quát này làm cho sự hợp tác và khắc phục sự cố hiệu quả hơn.

Sử dụng các biểu tượng tượng trưng thay vì hình ảnh làm giảm sự lộn xộn thị giác trong sơ đồ.Nó nêu bật các mối quan hệ logic giữa các bộ phận và hỗ trợ sự hiểu biết nhanh hơn về thiết kế mạch.Ví dụ, một biểu tượng duy nhất có thể đại diện cho toàn bộ chuyển tiếp hoặc mạch tích hợp.Điều này cho phép tập trung vào hành vi tổng thể của hệ thống thay vì bị lạc trong các chi tiết phức tạp của các thành phần riêng lẻ.Những trừu tượng này cũng đóng một vai trò khi chẩn đoán các vấn đề, lên kế hoạch nâng cấp hoặc giải thích hành vi hệ thống cho người khác.Chúng có giá trị trong các hệ thống dày đặc hoặc phức tạp như bộ điều khiển nhúng hoặc mô-đun tần số vô tuyến.

Tiêu chuẩn hóa các ký hiệu sơ đồ

IEC 60617

Được phát triển và duy trì bởi Ủy ban điện tử quốc tế (IEC), IEC 60617 là một trong những tiêu chuẩn quốc tế toàn diện nhất cho các biểu tượng đồ họa được sử dụng trong sơ đồ điện và điện tử.Nó bao gồm hàng ngàn biểu tượng được tiêu chuẩn hóa bao gồm tất cả mọi thứ, từ điện trở và tụ điện đến các thành phần cơ điện phức tạp hơn.Mục tiêu của IEC 60617 là thúc đẩy một ngôn ngữ hình ảnh thống nhất có thể được áp dụng trên toàn cầu trong các bản vẽ kỹ thuật.Nó được áp dụng rộng rãi trong các lĩnh vực từ giáo dục và thiết kế đến sản xuất và bảo trì.Truy cập vào thư viện biểu tượng hoàn chỉnh được cung cấp thông qua cơ sở dữ liệu trực tuyến.Cơ sở dữ liệu này thường xuyên được cập nhật để phản ánh các công nghệ mới và phát triển các hoạt động của ngành.

IEEE/ANSI 315 (1975)

Được xuất bản bởi Viện Kỹ sư Điện và Điện tử (IEEE) hợp tác với Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI), IEEE/ANSI 315 là tiêu chuẩn tiếp theo ở Bắc Mỹ trong nhiều thập kỷ.Được phát hành lần đầu tiên vào năm 1975, nó cung cấp một bộ biểu tượng rõ ràng, nhất quán cho các sơ đồ điện và điện tử và đóng một vai trò trong việc định hình giáo dục kỹ thuật và tài liệu kỹ thuật trong suốt cuối thế kỷ 20.Mặc dù nó đã được rút chính thức vào năm 2019, nhưng nó vẫn tiếp tục là một tài liệu tham khảo cho các hệ thống kế thừa và tài liệu lịch sử.Nhiều người dựa vào tiêu chuẩn này để giải thích chính xác và duy trì các hệ thống cổ điển hoặc tồn tại lâu dài.Ảnh hưởng của nó vẫn còn rõ ràng trong nhiều công cụ kỹ thuật và sách giáo khoa.

IPC-2612-1

Được phát hành bởi IPC (Hiệp hội kết nối các ngành công nghiệp điện tử), IPC-2612-1 là một tiêu chuẩn hiện đại nhằm giải quyết việc tạo và ứng dụng các biểu tượng đồ họa đặc biệt trong môi trường tự động hóa thiết kế điện tử (EDA).Không giống như các tiêu chuẩn cũ hơn được phát triển bằng cách vẽ tay hoặc 2D CAD trong tâm trí, IPC-2612-1 được điều chỉnh cho các quy trình công việc kỹ thuật số được sử dụng trong các nền tảng ECAD (Thiết kế hỗ trợ máy tính điện tử) ngày nay.Nó cung cấp hướng dẫn chi tiết về cách xây dựng, định dạng và tích hợp các biểu tượng và tích hợp vào các thư viện thành phần, có giá trị cho các nhóm thiết kế xây dựng các bộ phận tùy chỉnh hoặc được tiêu chuẩn hóa cho bố cục và mô phỏng bảng mạch in (PCB).Bằng cách hài hòa sự biểu diễn của các biểu tượng trên các nền tảng phần mềm khác nhau, IPC-2612-1 giúp giảm lỗi, cải thiện sự hợp tác của nhóm và hỗ trợ các quy trình sản xuất hiệu quả hơn.

Biểu tượng cung cấp năng lượng

Các ký hiệu sơ đồ này đại diện cho các loại nguồn năng lượng khác nhau cung cấp năng lượng điện cho một mạch.Hiểu các biểu tượng này là cần thiết để giải thích và thiết kế sơ đồ mạch.

Nguồn điện AC

Biểu tượng nguồn AC thường xuất hiện dưới dạng một vòng tròn với sóng hình sin bên trong hoặc đơn giản là một cặp đầu cuối được dán nhãn là AC AC.Điều này thể hiện một nguồn dòng điện xen kẽ, trong đó hướng dòng chảy đảo ngược định kỳ thường là 50 hoặc 60 lần mỗi giây, tùy thuộc vào khu vực.AC Power là hình thức tiêu chuẩn của điện được cung cấp bởi các công ty tiện ích và thường được sử dụng trong nhà, doanh nghiệp và cơ sở công nghiệp.Nó rất lý tưởng để truyền năng lượng trên các khoảng cách dài do khả năng dễ dàng chuyển đổi sang các điện áp khác nhau bằng cách sử dụng máy biến áp.

Hình 2. Biểu tượng nguồn cung cấp AC

Nguồn năng lượng DC

Biểu tượng cho nguồn năng lượng DC thường có hai đường song song, một đường dài hơn (dương) và một ngắn hơn (âm).Trong một số biến thể, một mũi tên được bao gồm để chỉ ra rằng điện áp được điều chỉnh.Loại nguồn này cung cấp một dòng điện điện ổn định, ổn định.Công suất DC rất quan trọng trong các thiết bị điện tử, đặc biệt là trong các mạch đòi hỏi mức điện áp nhất quán.Nó thường được cung cấp bởi các bộ điều hợp năng lượng, các tấm pin mặt trời và nguồn cung cấp năng lượng được quy định được sử dụng trong các phòng thí nghiệm và tạo mẫu.

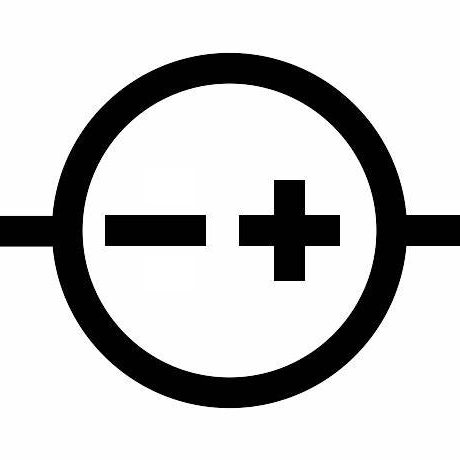

Hình 2. Biểu tượng nguồn nguồn DC

Ắc quy

Biểu tượng pin bao gồm các dòng dài và ngắn xen kẽ, đại diện cho các đầu cuối tích cực và âm của một hoặc nhiều tế bào điện hóa.Biểu tượng này chỉ ra một nguồn năng lượng DC khép kín lưu trữ năng lượng hóa học.Pin là tốt cho các thiết bị điện tử di động, chẳng hạn như điện thoại thông minh và máy tính xách tay, cũng như cho nguồn điện dự phòng trong các hệ thống như báo động và chiếu sáng khẩn cấp.Số lượng các ký hiệu tế bào được sử dụng thường tương ứng với mức điện áp của pin, với nhiều tế bào đại diện cho đầu ra điện áp cao hơn.

Hình 3. Biểu tượng pin/ô

Biểu tượng thành phần thụ động

Các thành phần thụ động là các khối xây dựng quan trọng trong các mạch điện và điện tử.Không giống như các thành phần hoạt động (như bóng bán dẫn hoặc điốt), các thành phần thụ động không tạo ra công suất hoặc khuếch đại tín hiệu.Thay vào đó, họ phản ứng với năng lượng điện và ảnh hưởng đến cách các tín hiệu hoạt động, thường là bằng cách lưu trữ hoặc tiêu tán năng lượng.Dưới đây là các loại thành phần thụ động chính và các ký hiệu mạch tiêu chuẩn của chúng:

Điện trở

Điện trở là các thành phần giới hạn hoặc kiểm soát dòng điện của dòng điện trong một mạch.Loại phổ biến nhất là điện trở cố định, thường được biểu thị bằng đường ngoặc hoặc đường hình chữ nhật, có giá trị điện trở không đổi.Các điện trở thay đổi, chẳng hạn như chiết áp và biến dạng, được mô tả bằng một mũi tên trên ký hiệu điện trở, cho thấy điện trở của chúng có thể được điều chỉnh thủ công.Các điện trở chuyên dụng cũng tồn tại, bao gồm cả nhiệt điện, có độ nhạy cảm với nhiệt độ và được đánh dấu bằng một đường chéo hoặc mũi tên qua biểu tượng;Điện trở của chúng thay đổi để đáp ứng với sự thay đổi nhiệt độ.Tương tự, các photoresists còn được gọi là các điện trở phụ thuộc ánh sáng (LDR) làm thay đổi điện trở của chúng dựa trên cường độ ánh sáng và thường được tượng trưng với mũi tên hướng về phía điện trở để biểu thị ánh sáng đến.Mỗi loại điện trở này đóng một vai trò duy nhất trong việc điều chỉnh hiện tại trong các điều kiện hoạt động hoặc môi trường khác nhau.

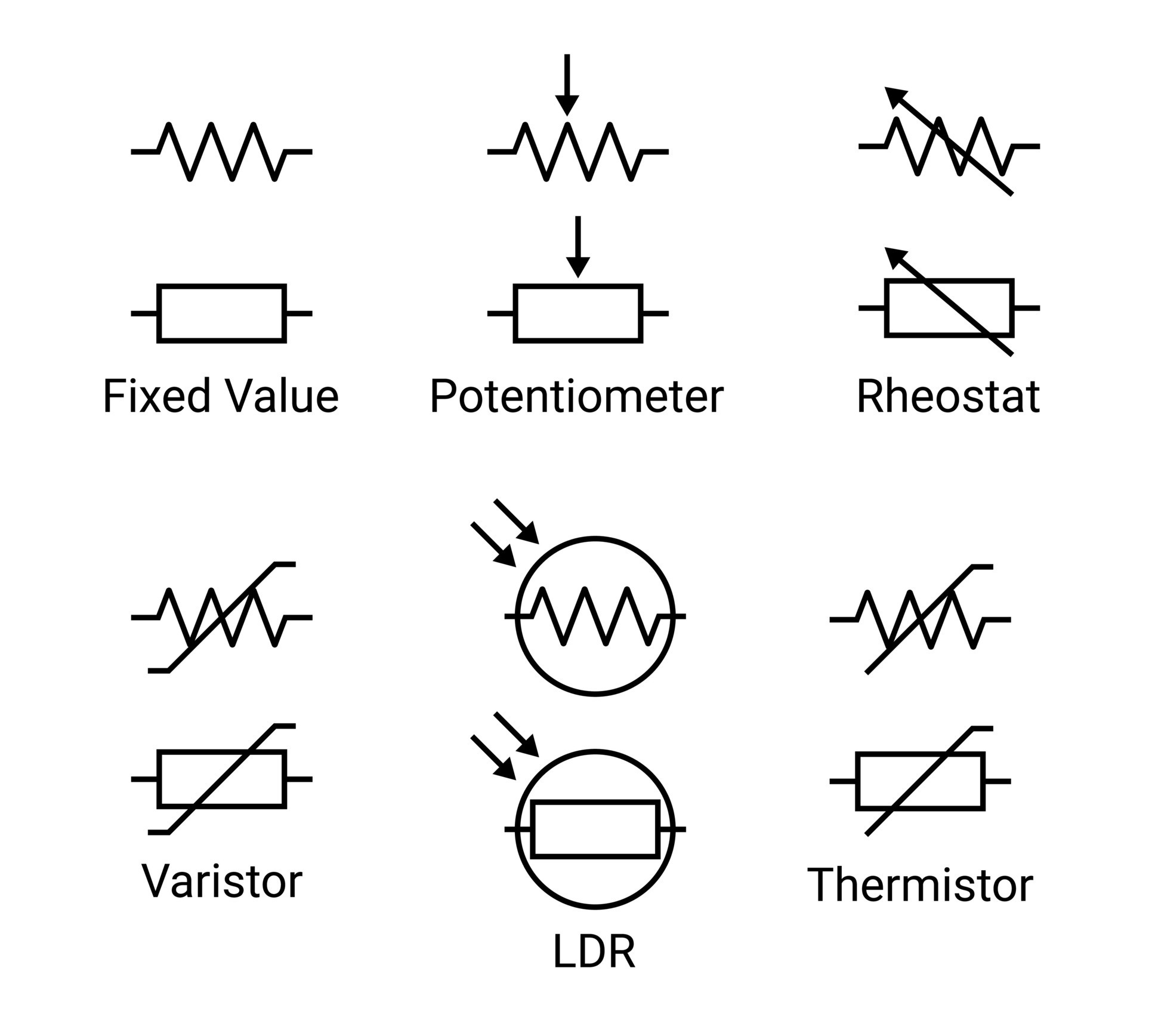

Hình 4. Biểu tượng điện trở

Tụ điện

Tụ điện là các thành phần lưu trữ và giải phóng năng lượng điện dưới dạng điện trường, đóng vai trò trong các ứng dụng thời gian, lọc và lưu trữ năng lượng.Các tụ điện không phân cực, thường được sử dụng trong các mạch AC hoặc trong đó phân cực không phải là một mối quan tâm, được biểu diễn trong các sơ đồ mạch bằng hai đường song song có chiều dài bằng nhau, tượng trưng cho các tấm.Ngược lại, các tụ điện phân cực, chẳng hạn như các loại điện phân hoặc tantalum, có độ phân cực cụ thể và được sử dụng chủ yếu trong các mạch DC;Biểu tượng của chúng có một đường thẳng và một đường cong hoặc bao gồm một dấu cộng để biểu thị thiết bị đầu cuối dương.Ngoài ra, các tụ điện biến đổi, cho phép điều chỉnh điện dung, được mô tả bằng một mũi tên được vẽ qua hoặc thông qua ký hiệu tụ điện, phản ánh bản chất có thể điều chỉnh của chúng.

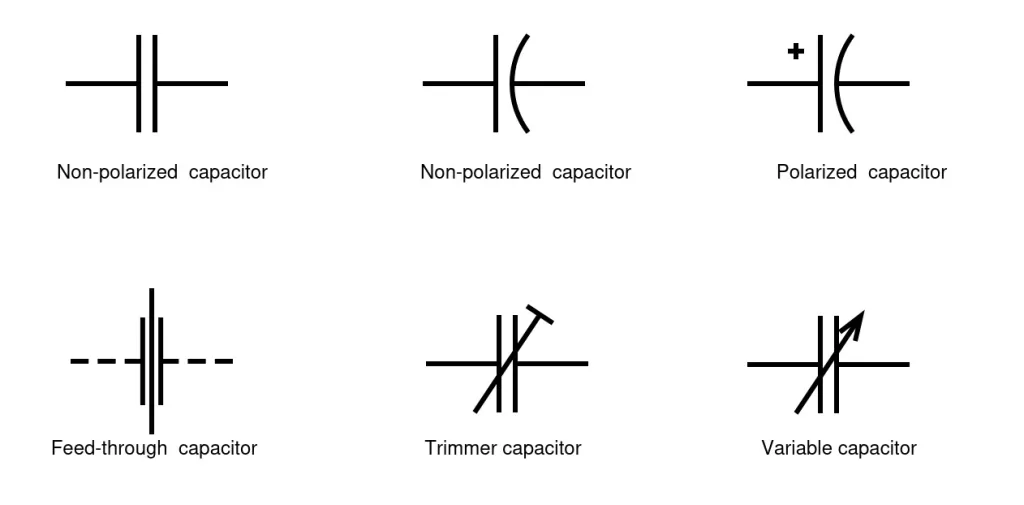

Hình 5. Biểu tượng tụ điện

Cuộn cảm

Càng cuộn là các thành phần thụ động lưu trữ năng lượng trong từ trường khi dòng điện chảy qua chúng.Chức năng chính của chúng là chống lại các thay đổi trong dòng điện, điều này làm cho chúng đặc biệt hữu ích trong việc lọc, điều chỉnh và các ứng dụng thời gian.Trong sơ đồ mạch, cuộn cảm tiêu chuẩn được biểu thị bằng một loạt các vòng hoặc ký hiệu dây cuộn.Khi cuộn cảm chứa lõi từ tính, thường được sử dụng để tăng độ tự cảm, điều này được hiển thị với các đường hoặc hình chữ nhật gần hoặc bên trong cuộn dây, biểu thị cuộn cảm lõi sắt.Các cuộn cảm biến, cho phép điều chỉnh độ tự cảm, được mô tả bằng một mũi tên đi qua cuộn dây, theo một quy ước tương tự được sử dụng cho các thành phần có thể điều chỉnh khác như điện trở và tụ điện biến đổi.

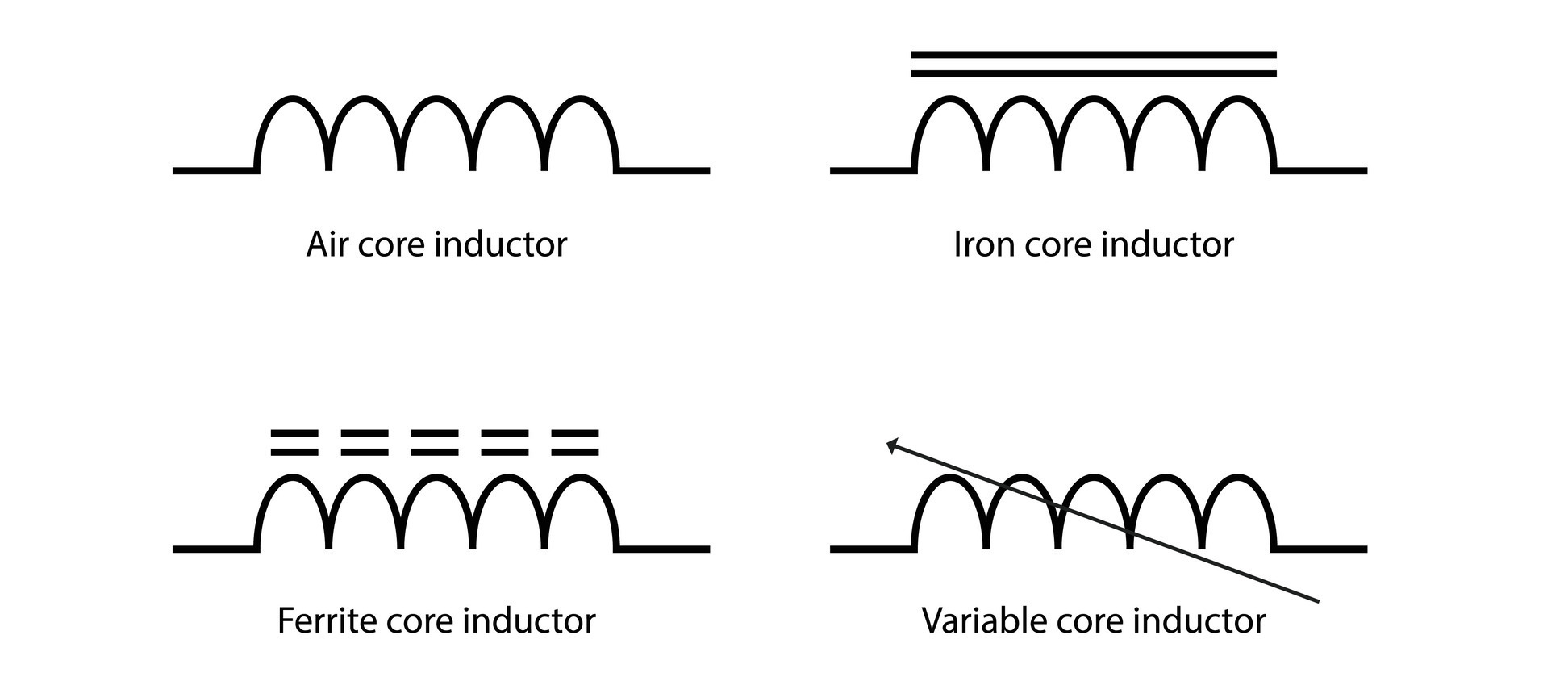

Hình 6. Biểu tượng cuộn cảm

Máy biến áp

Máy biến áp là các thành phần thụ động truyền năng lượng điện giữa hai hoặc nhiều mạch thông qua nguyên tắc cảm ứng điện từ.Chúng thường được sử dụng để bước các mức điện áp lên hoặc xuống trong phân phối điện và cách ly tín hiệu.Trong các sơ đồ, các máy biến áp thường được biểu thị bằng hai cuộn dây cảm ứng được đặt cạnh nhau, thường với các đường song song giữa chúng để biểu thị lõi từ tính.Dots hoặc dấu hiệu gần cuộn dây có thể được sử dụng để hiển thị các mối quan hệ phân cực hoặc pha.Phong cách và số lượng cuộn dây được mô tả có thể gợi ý liệu máy biến áp được cấu hình để bước điện áp lên hay xuống.Một số máy biến áp cũng có một vòi trung tâm, một kết nối bổ sung trên cuộn dây chính hoặc phụ hữu ích trong các mạch cung cấp điện và các ứng dụng âm thanh trong đó đầu ra điện áp kép hoặc chia tách pha.

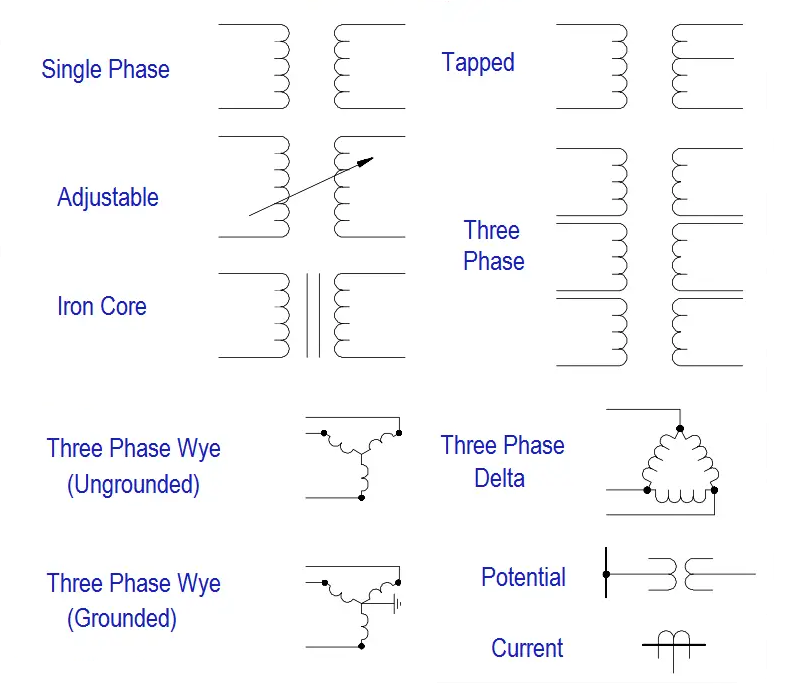

Hình 7. Biểu tượng máy biến áp

Biểu tượng thiết bị bán dẫn

Hình 8. Biểu tượng thiết bị bán dẫn

Biểu tượng thiết bị bán dẫn được sử dụng trong sơ đồ mạch để hiển thị các bộ phận quan trọng điều khiển điện trong các thiết bị điện tử.Các bộ phận này được gọi là các thành phần hoạt động của người Viking vì chúng có thể thay đổi, trực tiếp hoặc tăng tín hiệu điện.Chúng được sử dụng trong hầu hết mọi thứ điện tử từ máy tính và điện thoại đến đèn và loa.Một loại phổ biến là diode.MỘT diode Cho phép dòng điện chỉ theo một hướng, giống như một con đường một chiều.Điều này rất hữu ích để thay đổi AC (dòng điện xoay chiều) thành DC (dòng điện trực tiếp), mà nhiều thiết bị cần.Có nhiều loại điốt khác nhau.Các điốt zener có thể để điện chảy ngược khi điện áp đủ cao, giúp điều khiển điện áp.Đèn LED (điốt phát sáng) sáng lên khi điện đi qua chúng.Photodiodes tạo ra điện khi chúng cảm nhận được ánh sáng, điều này làm cho chúng hữu ích trong các cảm biến.Một bộ chỉnh lưu cầu được làm bằng bốn điốt và thường được sử dụng trong nguồn cung cấp năng lượng để biến AC thành DC.

Một phần quan trọng khác là bóng bán dẫn. Bóng bán dẫn Có thể hoạt động như một công tắc bật và tắt điện, hoặc chúng có thể làm cho tín hiệu mạnh hơn.Có nhiều loại bóng bán dẫn khác nhau, như NPN và PNP (là loại bóng bán dẫn lưỡng cực) và JFE, được điều khiển bởi điện áp.Transitor được sử dụng trong hầu hết mọi thiết bị điện tử và đặc biệt quan trọng trong máy tính.Mạch tích hợp (IC) là những con chip nhỏ có chứa nhiều bộ phận điện tử nhỏ bên trong chúng.Trong một sơ đồ, chúng trông giống như hình chữ nhật.Những con chip này có thể làm nhiều công việc, tùy thuộc vào những gì bên trong.Một số IC là cổng logic, làm toán cơ bản và ra quyết định trong máy tính.Những người khác, như bộ khuếch đại hoạt động (OP-AMP), được sử dụng để tăng cường độ tín hiệu hoặc âm thanh điều khiển và ánh sáng trong các thiết bị.

Biểu tượng thiết bị cơ điện

Các thành phần cơ điện là các thiết bị chuyển đổi năng lượng điện thành chuyển động vật lý, âm thanh hoặc các hiệu ứng cơ học khác.Trong các sơ đồ mạch, các thành phần này được biểu diễn bằng các ký hiệu được tiêu chuẩn hóa không chỉ mô tả loại thiết bị mà còn thường chỉ ra cách nó được kích hoạt hoặc kết nối trong một mạch.MỘT tiếp sức là một công tắc hoạt động bằng điện sử dụng điện từ để vận hành cơ học một hoặc nhiều bộ tiếp điểm.Khi dòng điện chảy qua cuộn dây, nó sẽ tạo ra một từ trường kéo công tắc đóng hoặc mở.Các ký hiệu rơle thường hiển thị cuộn dây và các tiếp điểm công tắc tương ứng, minh họa cách chuyển tiếp hoạt động trong mạch.

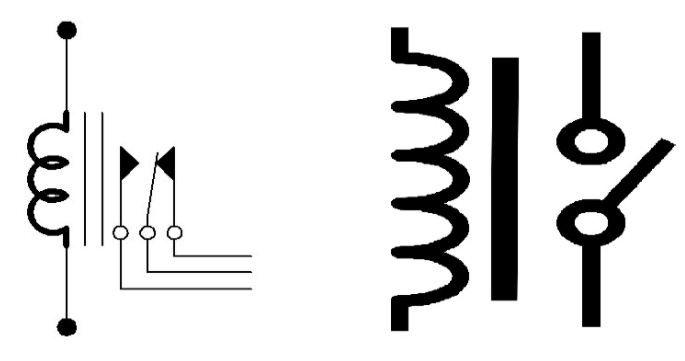

Hình 9. Biểu tượng của rơle trong mạch điện

Động cơ Biến đổi năng lượng điện thành chuyển động quay, cung cấp năng lượng cho một loạt các hệ thống cơ học.Các ký hiệu mạch cho động cơ thường bao gồm chữ "M" và có thể hiển thị các kết nối cho nguồn điện và điều khiển, cho biết liệu động cơ là AC hay DC.Buzzers Sản xuất tín hiệu âm thanh khi dòng điện được áp dụng.Các thành phần này được sử dụng cho cảnh báo, báo động hoặc thông báo trong các hệ thống điện tử.Các ký hiệu sơ đồ của chúng có thể bao gồm các đường sóng hoặc loa cách điệu, đại diện cho chức năng tạo ra âm thanh.MỘT cầu chì là một thiết bị an toàn bảo vệ các mạch điện khỏi quá dòng bằng cách làm tan chảy và phá vỡ kết nối khi dòng điện vượt quá một ngưỡng nhất định.Các ký hiệu cầu chì thường bao gồm một hình chữ nhật nhỏ hoặc một đường có thanh trung tâm, đại diện cho phần tử dễ vỡ.Những biểu tượng này không chỉ xác định chính các thiết bị mà còn cung cấp manh mối về cách thức và thời điểm chúng được kích hoạt trong mạch.Ví dụ, ký hiệu rơle có thể hiển thị một đường điều khiển được kết nối với một công tắc, trong khi ký hiệu động cơ có thể được ghép nối với tụ điện hoặc mạch trình điều khiển.Hiểu các biểu tượng này là quan trọng để giải thích và thiết kế sơ đồ điện tử chức năng và an toàn.

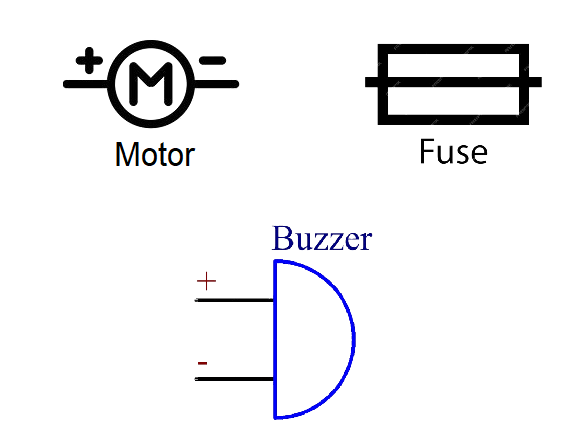

Hình 10. Biểu tượng của động cơ, cầu chì và còi

Biểu tượng đo lường và chẩn đoán

Các biểu tượng này đại diện cho các công cụ thường được sử dụng để quan sát, đo lường và chẩn đoán hành vi của các mạch điện và điện tử:

Voltmeters và Ampeters Được sử dụng để đo điện thế điện (điện áp) và dòng điện tương ứng.Một vôn kế thường được kết nối song song trên một thành phần để đo điện áp, trong khi một ampe kế được kết nối nối tiếp để đo dòng điện qua mạch.Những công cụ này rất tốt để đánh giá hiệu suất mạch và xác định lỗi.Máy đo điện là các dụng cụ nhạy cảm được thiết kế để phát hiện và đo các dòng điện rất nhỏ.Thường được sử dụng trong các hệ thống tương tự, máy đo điện kế có thể chỉ ra hướng hiện tại và là các thành phần nền tảng trong màn hình đồng hồ tương tự.Máy hiện sóng Cho phép hình dung tín hiệu điện theo thời gian.Bằng cách hiển thị các dạng sóng điện áp trên màn hình, máy hiện sóng giúp phân tích hành vi tín hiệu, tần số, biên độ và thời gian.Chúng rất tuyệt trong việc khắc phục sự cố, phân tích dạng sóng và tính toàn vẹn tín hiệu kiểm tra trong các mạch phức tạp.

Hình 11. Biểu tượng Voltmeters và Ampeters

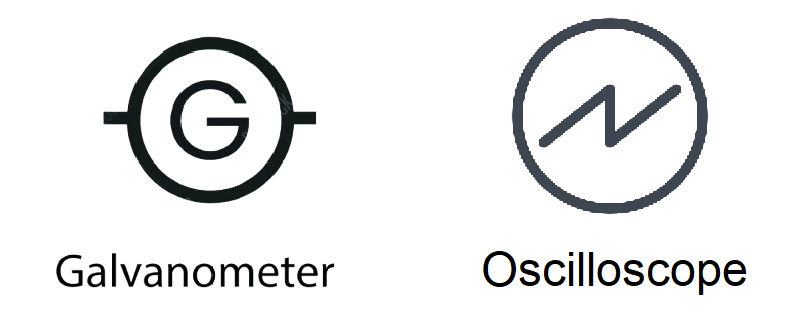

Hình 12. Biểu tượng điện kế và máy hiện sóng

Biểu tượng âm thanh và giao tiếp

Những biểu tượng này thường được tìm thấy trên các thiết bị xử lý việc truyền hoặc nhận tín hiệu âm thanh và giao tiếp.Chúng giúp xác định các thành phần chính liên quan đến xử lý âm thanh và trao đổi tín hiệu trong các hệ thống điện tử khác nhau.Micrô đại diện cho các thành phần thu được sóng âm và chuyển đổi chúng thành tín hiệu điện.Micrô rất tốt trong các ứng dụng như ghi âm thanh, hội nghị truyền hình và hệ thống âm thanh trực tiếp.Biểu tượng giống như một hình trụ thẳng đứng nhỏ hoặc thiết bị đón âm thanh cách điệu.Loa chỉ ra các thiết bị chuyển đổi tín hiệu điện trở lại thành âm thanh.Được tìm thấy trong tất cả mọi thứ, từ điện thoại di động đến hệ thống PA, loa đóng vai trò cung cấp đầu ra âm thanh.Biểu tượng của chúng thường trông giống như một hình nón hoặc sóng âm được cách điệu phát ra từ một hộp.Các cổng Telecom và RF (tần số vô tuyến) xác định các cổng được sử dụng để kết nối các thiết bị truyền thông, bao gồm điện thoại, ăng -ten và các mô -đun không dây.Chúng phục vụ như các điểm nhập cảnh cho tín hiệu dữ liệu và âm thanh trong các hệ thống liên lạc có dây và không dây.Các biểu tượng có thể thay đổi nhưng thường bao gồm các dạng sóng hoặc hình ảnh ăng -ten để biểu thị luồng tín hiệu.

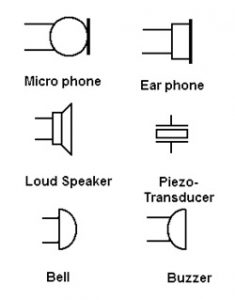

Hình 13. Biểu tượng âm thanh và giao tiếp

Các ký hiệu logic và giao diện kỹ thuật số

Các ký hiệu logic và giao diện kỹ thuật số là các công cụ quan trọng trong thiết kế và giải thích các mạch xử lý dữ liệu nhị phân.Các biểu tượng này đóng vai trò là một tốc ký trực quan để đại diện cho các thành phần và con đường trong các hệ thống kỹ thuật số, đặc biệt là trong các hệ thống nhúng, điều khiển tự động hóa và nền tảng điện toán.Các cổng logic, chẳng hạn như và, hoặc và XOR, tạo thành nền tảng của việc ra quyết định kỹ thuật số bằng cách thực hiện các hoạt động logic cụ thể dựa trên các đầu vào nhị phân.Chúng được sử dụng để thực hiện logic kiểm soát, xử lý tín hiệu và luồng dữ liệu trong các mạch.Xe buýt và hộp phân nhánh giúp quản lý độ phức tạp của định tuyến tín hiệu bằng cách biểu diễn các dòng dữ liệu được nhóm và cho phép phân phối tín hiệu có tổ chức giữa các phần khác nhau của hệ thống.Các yếu tố này là tuyệt vời để duy trì sự rõ ràng trong sơ đồ và đảm bảo giao tiếp dữ liệu hiệu quả.Các chiết áp, trong khi thường được liên kết với các mạch tương tự, cũng đóng một vai trò trong các hệ thống kỹ thuật số bằng cách cho phép điều chỉnh thủ công các mức tín hiệu, đặc biệt là trong các kịch bản trong đó đầu vào tương tự cần được giải thích bằng kỹ thuật số.Cùng nhau, các biểu tượng này không chỉ hướng dẫn việc xây dựng và phân tích các mạch kỹ thuật số mà còn cho phép giao tiếp rõ ràng trên các lĩnh vực công nghệ khác nhau.

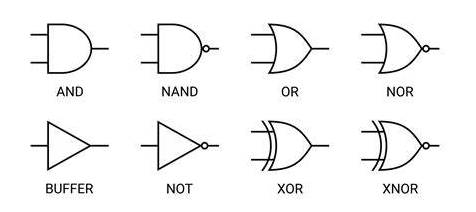

Hình 14. Biểu tượng cổng logic

Phần kết luận

Các ký hiệu sơ đồ giúp dễ đọc, thiết kế và sửa các mạch điện tử dễ dàng hơn.Chúng giống như một ngôn ngữ phổ biến mà mọi người ở khắp mọi nơi có thể hiểu, bất kể họ đến từ quốc gia nào.Hướng dẫn này cho thấy cách mỗi biểu tượng là viết tắt của một phần trong mạch và giúp bạn hiểu phần đó làm gì.Khi bạn biết rõ các biểu tượng này, bạn có thể xây dựng các mạch tốt hơn, giải quyết các vấn đề nhanh hơn và làm việc tự tin hơn với các thiết bị điện tử.
