Hướng dẫn chuyển đổi slide: Cách thức hoạt động, loại và ứng dụng mạch

Trong bài viết này, bạn sẽ tìm hiểu công tắc trượt là gì và nó được sử dụng như thế nào để điều khiển dòng điện trong mạch điện.Bạn sẽ hiểu được biểu tượng, cấu tạo bên trong và nguyên lý hoạt động của nó.Bạn cũng sẽ khám phá các loại công tắc trượt khác nhau, thông số kỹ thuật điện, ưu điểm, hạn chế và các ứng dụng phổ biến của chúng.Ngoài ra, bạn sẽ so sánh các công tắc trượt với công tắc bật tắt và công tắc mái chèo cũng như cách chọn công tắc trượt phù hợp cho mạch điện.

Danh mục

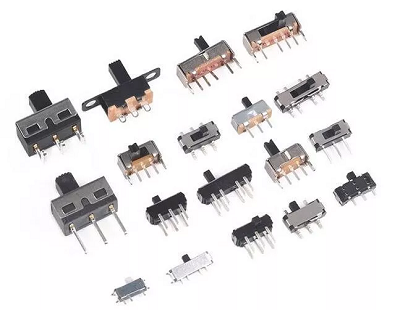

Hình 1. Công tắc trượt

Công tắc trượt là gì?

Công tắc trượt là một công tắc cơ điện thủ công nhỏ được sử dụng để điều khiển dòng điện trong mạch.Nó hoạt động bằng cách di chuyển một thanh trượt nhỏ từ vị trí này sang vị trí khác để BẬT hoặc TẮT mạch hoặc thay đổi kết nối của nó.Công tắc trượt thường được tìm thấy trong các thiết bị điện tử, bảng mạch và bảng điều khiển vì chúng nhỏ gọn và dễ vận hành.Chúng cho phép bật hoặc tắt nguồn điện theo cách thủ công chỉ bằng một chuyển động trượt đơn giản.Do độ tin cậy và thiết kế đơn giản, công tắc trượt được sử dụng rộng rãi trong các thiết bị điện tử tiêu dùng, bộ điều khiển công suất và các mô-đun điện tử nhỏ.

Ký hiệu của công tắc trượt

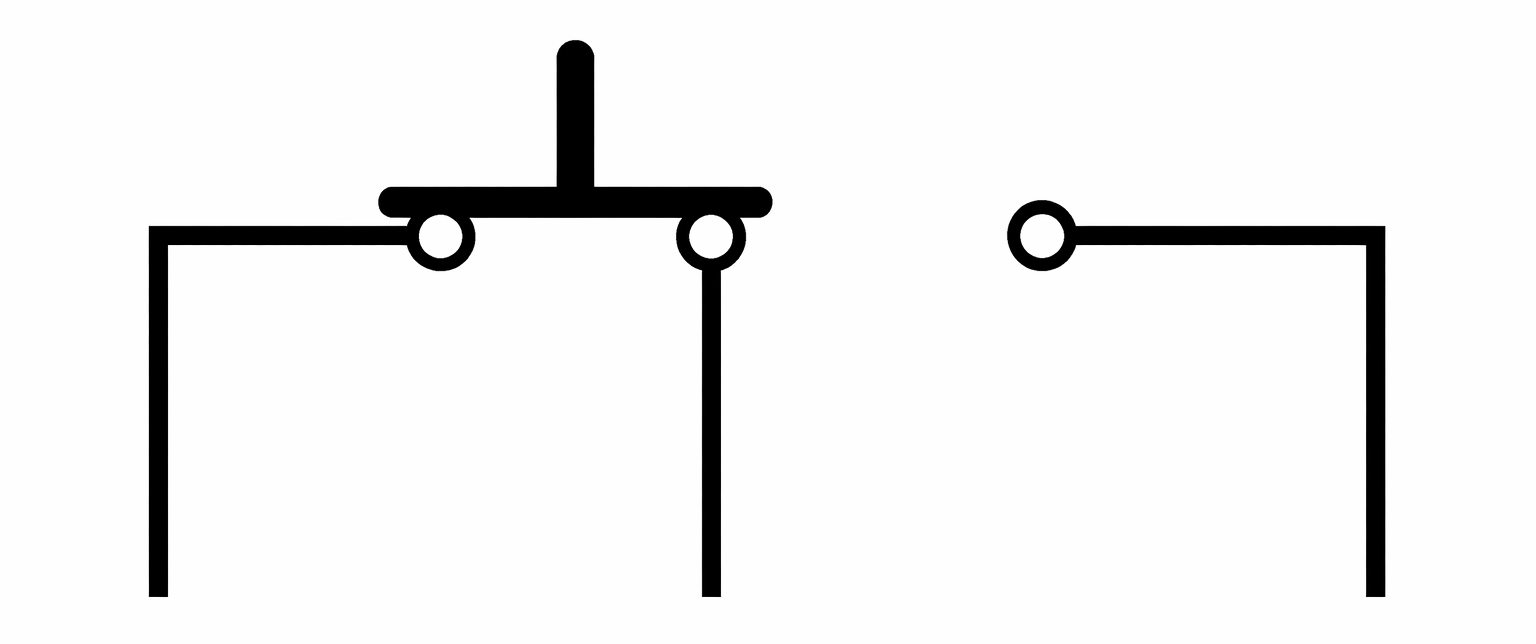

Hình 2. Biểu tượng công tắc trượt

Trong sơ đồ điện, ký hiệu công tắc trượt tượng trưng cho thiết bị chuyển mạch dùng để đóng hoặc mở mạch điện.Ký hiệu thường bao gồm các điểm kết nối cố định và một đường di động cho biết đường chuyển mạch giữa các thiết bị đầu cuối.Sơ đồ này giúp chúng ta hiểu cách công tắc kết nối các phần khác nhau của mạch điện.Ký hiệu chính xác có thể thay đổi một chút tùy thuộc vào cấu hình công tắc được hiển thị trong sơ đồ.Việc sử dụng các ký hiệu sơ đồ tiêu chuẩn đảm bảo rằng sơ đồ mạch vẫn rõ ràng, nhất quán và dễ hiểu trong quá trình thiết kế điện tử và xử lý sự cố.

Xây dựng một công tắc trượt

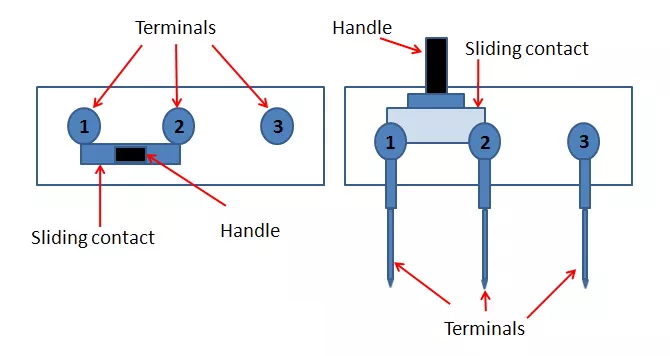

Hình 3. Cấu tạo của công tắc trượt

• Tay cầm (Thanh trượt)

Tay cầm là bộ phận bên ngoài của công tắc trượt được di chuyển bằng ngón tay.Nó thường được làm bằng nhựa hoặc vật liệu cách điện bền để đảm bảo vận hành thủ công an toàn.Tay cầm di chuyển theo chiều ngang dọc theo một đường cố định để định vị lại các tiếp điểm bên trong công tắc.

• Liên hệ trượt (Liên hệ di chuyển)

Tiếp điểm trượt là phần dẫn điện di động được gắn vào cơ cấu trượt.Nó thường được làm bằng kim loại để đảm bảo tiếp xúc điện tốt giữa các thiết bị đầu cuối.Thành phần này di chuyển vật lý qua các điểm tiếp xúc khác nhau khi thanh trượt được di chuyển.

• Thiết bị đầu cuối

Thiết bị đầu cuối là các chân kim loại kết nối công tắc trượt với mạch điện.Chúng kéo dài từ thân công tắc để có thể được hàn vào bảng mạch in (PCB).Mỗi thiết bị đầu cuối hoạt động như một điểm kết nối giữa công tắc và hệ thống dây điện bên ngoài của mạch.

• Nhà ở

Vỏ là lớp vỏ bên ngoài bao bọc và bảo vệ các bộ phận bên trong của công tắc trượt.Nó thường được làm từ nhựa hoặc kim loại để cung cấp độ bền cơ học và cách nhiệt.Vỏ giữ cho các bộ phận bên trong thẳng hàng và che chắn chúng khỏi bụi, hư hỏng và nhiễu từ bên ngoài.

Nguyên lý làm việc của công tắc trượt

Nguyên lý làm việc của công tắc trượt dựa trên chuyển động của bộ truyền động trượt làm thay đổi kết nối giữa các tiếp điểm bên trong.Khi bạn đẩy thanh trượt sang một bên, tiếp điểm bên trong sẽ thẳng hàng với một cực cụ thể bên trong công tắc.Sự căn chỉnh này sẽ hoàn thành đường dẫn điện hoặc ngắt kết nối tùy thuộc vào vị trí công tắc.Nếu tiếp điểm nối hai cực, dòng điện có thể chạy qua mạch.Khi thanh trượt di chuyển ra khỏi điểm tiếp xúc, đường dẫn mạch bị gián đoạn và dòng điện ngừng chạy.Chuyển động trượt đơn giản này cho phép công tắc điều khiển trạng thái điện của mạch theo cách thủ công.Nhờ cơ chế đơn giản này, các công tắc trượt cung cấp khả năng điều khiển thủ công đáng tin cậy trong nhiều hệ thống điện tử.

Các loại công tắc trượt

Công tắc trượt SPDT

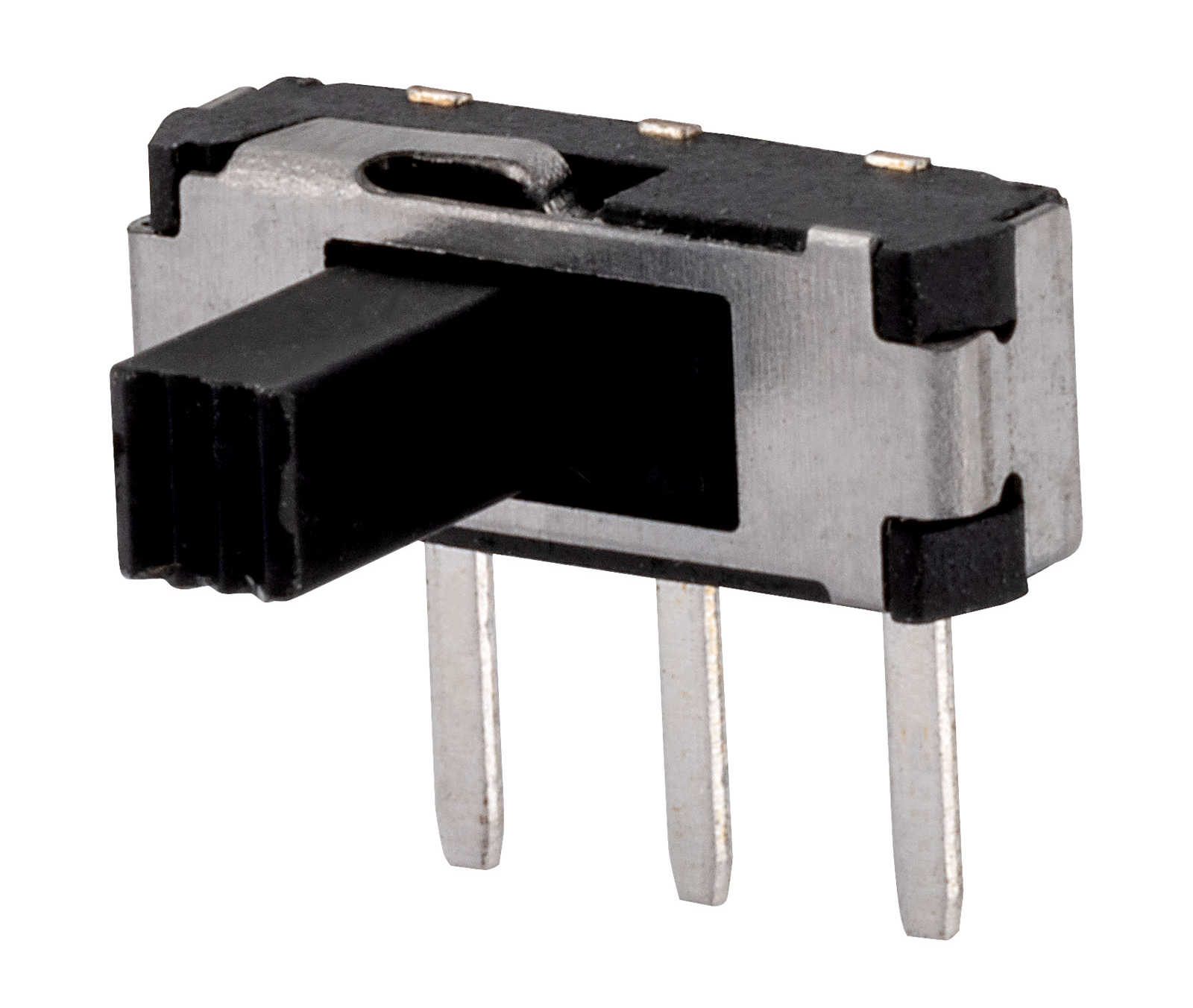

Hình 4. Công tắc trượt SPDT

Công tắc trượt SPDT (Single Pole Double Throw) là công tắc kết nối một thiết bị đầu cuối đầu vào với một trong hai thiết bị đầu cuối đầu ra có thể có.Nó chứa một tiếp điểm chuyển động duy nhất có thể trượt giữa hai điểm kết nối khác nhau.Khi thanh trượt di chuyển đến một vị trí, cực đầu vào sẽ kết nối với cực đầu ra đầu tiên.Khi thanh trượt di chuyển sang phía bên kia, kết nối sẽ chuyển sang đầu ra thứ hai.Hành động chuyển mạch này cho phép chuyển hướng một đường mạch đơn giữa hai tuyến điện khác nhau.Thiết kế thể hiện trong hình minh họa cách bộ truyền động trượt thay đổi kết nối giữa các thiết bị đầu cuối khi nó di chuyển.Do sự sắp xếp chuyển mạch đơn giản này, các công tắc trượt SPDT thường được sử dụng để lựa chọn tín hiệu hoặc mạch cơ bản.

Công tắc trượt SPST

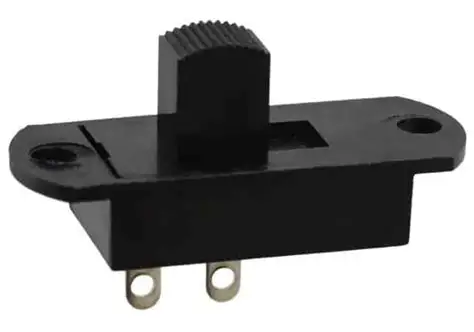

Hình 5. Công tắc trượt SPST

Công tắc trượt SPST (Single Single Throw) là loại công tắc trượt đơn giản nhất được sử dụng để điều khiển một mạch điện.Nó có một đầu vào và một đầu ra được kết nối hoặc ngắt kết nối bằng hành động trượt.Khi thanh trượt được di chuyển đến vị trí BẬT, tiếp điểm bên trong sẽ liên kết hai đầu cuối với nhau.Khi thanh trượt di chuyển đến vị trí TẮT, tiếp điểm sẽ tách ra và đường dẫn điện bị đứt.Cơ chế đơn giản này hoạt động như một bộ điều khiển BẬT/TẮT cơ bản cho dòng điện.Cấu trúc thể hiện trong hình minh họa cách thanh trượt dịch chuyển giữa hai vị trí để điều khiển kết nối.Vì tính đơn giản của nó, công tắc trượt SPST được sử dụng rộng rãi cho các chức năng chuyển mạch nguồn đơn giản.

Công tắc trượt DPST

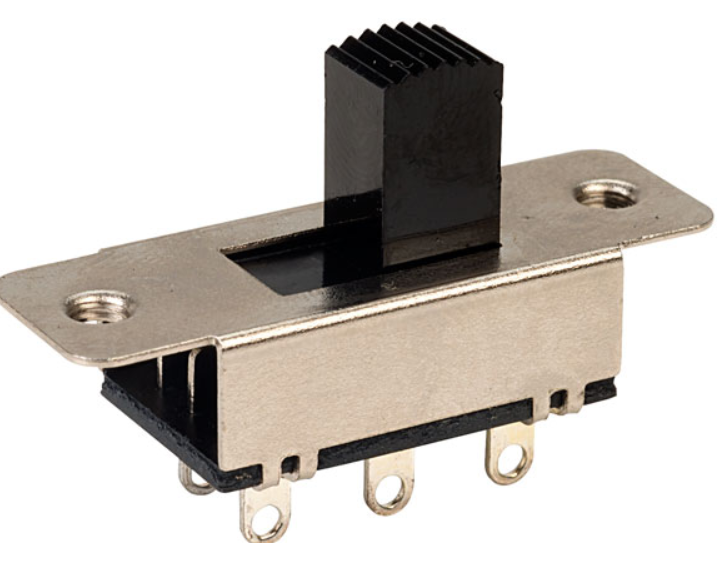

Hình 6. Công tắc trượt DPST

Công tắc trượt DPST (Double Pole Single Throw) được thiết kế để điều khiển hai mạch độc lập cùng lúc bằng một thao tác trượt duy nhất.Nó chứa hai đường chuyển mạch bên trong riêng biệt di chuyển cùng nhau khi thanh trượt được vận hành.Khi thanh trượt được đẩy tới vị trí BẬT, cả hai mạch sẽ được kết nối đồng thời.Khi nó được chuyển sang vị trí TẮT, cả hai kết nối đều được mở cùng lúc.Thiết kế này cho phép chuyển đổi hai đường dây điện cùng nhau chỉ bằng một thao tác điều khiển thủ công.Cấu hình hiển thị trong hình phản ánh cách một chuyển động trượt ảnh hưởng đến hai đường chuyển mạch bên trong.Công tắc trượt DPST thường được sử dụng khi hai mạch phải được điều khiển đồng bộ với nhau.

Công tắc trượt DPDT

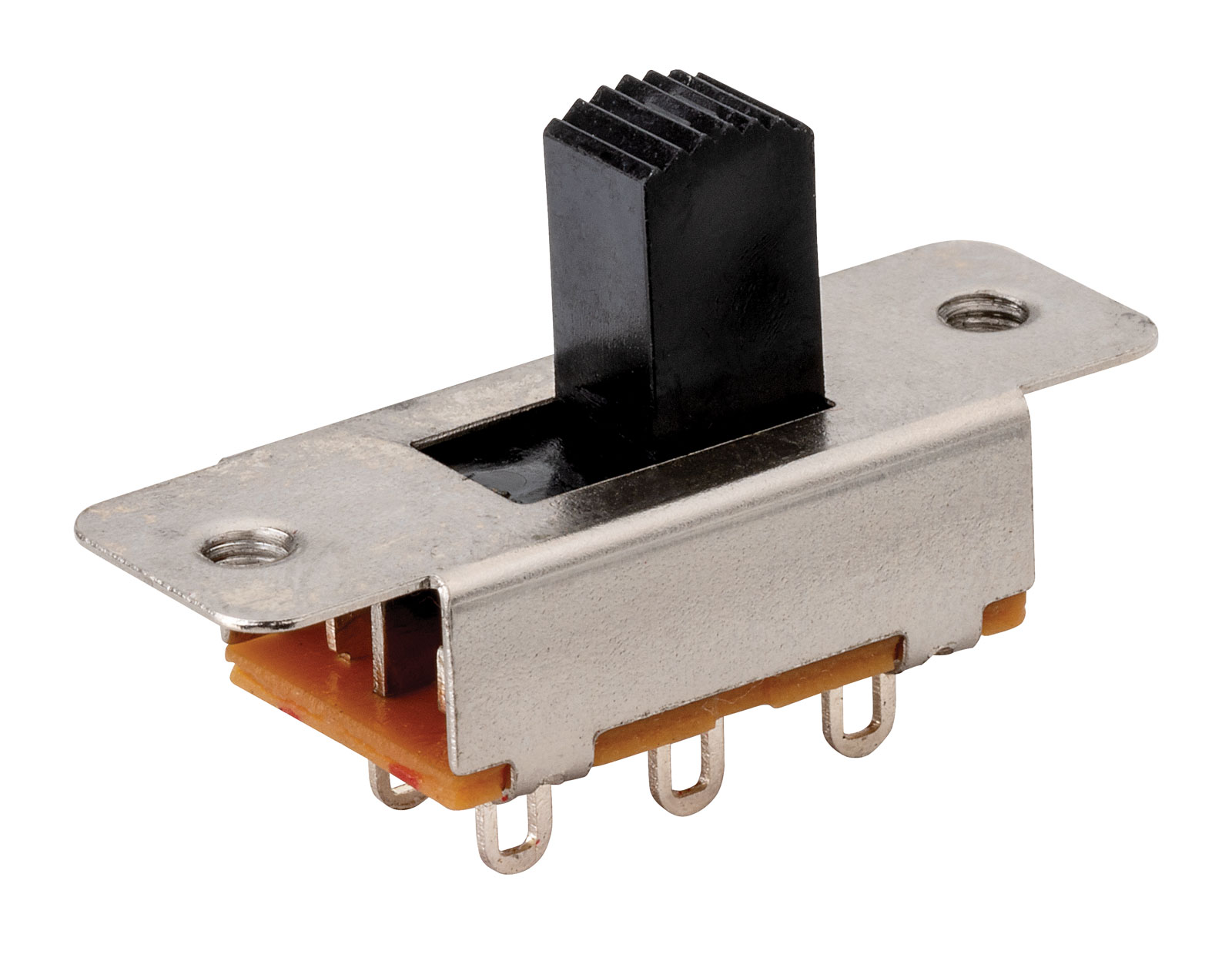

Hình 7. Công tắc trượt DPDT

Công tắc trượt DPDT (Double Pole Double Throw) là một thiết bị chuyển mạch có thể điều khiển hai mạch riêng biệt và chuyển đổi từng mạch giữa hai đường dẫn đầu ra khác nhau.Nó chứa hai cực, mỗi cực có hai điểm kết nối có thể.Khi thanh trượt di chuyển, cả hai mạch đều thay đổi vị trí kết nối cùng một lúc.Điều này cho phép mỗi mạch luân phiên giữa hai đường dẫn đầu cuối khác nhau tùy thuộc vào vị trí thanh trượt.Cấu trúc chuyển mạch được minh họa trong hình cho thấy cách bố trí nhiều thiết bị đầu cuối để hỗ trợ chức năng chuyển mạch kép này.Do khả năng này, công tắc trượt DPDT cung cấp khả năng điều khiển chuyển mạch linh hoạt cho các mạch yêu cầu hai lần thay đổi kết nối đồng thời.

Thông số kỹ thuật điện của công tắc trượt

tham số	Đặc điểm kỹ thuật
Điện áp định mức	Định mức điển hình 12 V – 50 V DC cho công tắc trượt PCB nhỏ
Đánh giá hiện tại	0,3 A – 3 A tùy thuộc vào kích thước công tắc và thiết kế tiếp điểm
Điện trở tiếp xúc	20 mΩ điển hình khi đóng các tiếp điểm
Điện trở cách điện	≥ 100 MΩ ở 500 V DC
Độ bền điện môi	500 V – 1000 V AC trong 1 phút giữa các thiết bị đầu cuối
Phạm vi nhiệt độ hoạt động	Phạm vi hoạt động điển hình từ −20°C đến +85°C
Cuộc sống cơ khí	10.000 – 50.000 chu kỳ chuyển đổi
Đời sống điện	5.000 – 10.000 chu kỳ chuyển mạch dưới tải định mức
Loại thiết bị đầu cuối	Chân xuyên lỗ PCB hoặc đầu nối vấu hàn
Tài liệu liên hệ	Tiếp điểm bằng đồng hoặc hợp kim đồng mạ bạc
Đánh giá liên hệ	0,3 A ở 50 V DC hoặc 3 A ở 12 V DC (xếp hạng chung)
Lực chuyển mạch	Lực tác động của thanh trượt 100 gf – 300 gf
Khoảng cách di chuyển	Chuyển động trượt 2 mm – 4 mm giữa các vị trí
Vật liệu cách nhiệt	Nhựa nhiệt dẻo nhiệt độ cao (xếp hạng UL94 V-0)
Khoảng cách đầu cuối	Khoảng cách PCB tiêu chuẩn 2,54 mm – 5,08 mm

Ưu điểm và hạn chế của công tắc trượt

Công tắc trượt được sử dụng trong các mạch điện tử vì chúng đơn giản, rẻ tiền, dễ sử dụng nhưng cũng có một số hạn chế.

Ưu điểm của công tắc trượt

• Điều khiển bằng tay đơn giản giúp công tắc trượt dễ dàng thao tác trên nhiều thiết bị điện tử.

• Kích thước nhỏ gọn cho phép chúng dễ dàng lắp đặt trên các bảng mạch nhỏ và thiết bị cầm tay.

• Chi phí sản xuất thấp giúp tiết kiệm chi phí cho các sản phẩm điện tử quy mô lớn.

• Vị trí BẬT/TẮT rõ ràng cung cấp trạng thái chuyển mạch rõ ràng.

• Cấu trúc cơ khí đáng tin cậy đảm bảo hiệu suất chuyển mạch ổn định trong các mạch cơ bản.

• Dễ dàng lắp đặt trên bảng mạch in bằng các đầu nối hàn tiêu chuẩn.

Hạn chế của công tắc trượt

• Các tiếp điểm cơ học có thể bị mòn sau nhiều chu kỳ chuyển mạch.

• Tốc độ chuyển mạch hạn chế so với các switch điện tử hoặc thể rắn.

• Kích thước nhỏ có thể gây khó khăn cho việc vận hành thủ công ở một số thiết kế.

• Không thích hợp cho các ứng dụng chuyển mạch công suất cao hoặc dòng điện cao.

• Tiếp xúc với bụi hoặc hơi ẩm có thể ảnh hưởng đến độ tin cậy chuyển mạch lâu dài.

Ứng dụng của công tắc trượt

1. Điện tử tiêu dùng

Công tắc trượt thường được sử dụng trong các thiết bị điện tử tiêu dùng nhỏ như radio, loa và các thiết bị điện tử.Chúng cho phép điều khiển nguồn điện hoặc các chức năng cơ bản theo cách thủ công chỉ bằng một chuyển động trượt đơn giản.Kích thước nhỏ gọn của chúng khiến chúng trở nên lý tưởng cho các thiết bị có không gian bên trong hạn chế.

2. Thiết bị điện tử cầm tay

Nhiều thiết bị di động sử dụng công tắc trượt để điều khiển nguồn hoặc chọn chế độ.Ví dụ bao gồm thiết bị điện tử cầm tay, mô-đun chạy bằng pin và thiết bị liên lạc nhỏ.Công tắc cung cấp một vị trí vật lý rõ ràng cho biết thiết bị đang BẬT hay TẮT.

3. Đồ chơi điện tử

Công tắc trượt được sử dụng rộng rãi trong các đồ chơi chạy bằng pin để điều khiển nguồn điện hoặc kích hoạt các chức năng âm thanh, ánh sáng.Họ cung cấp giải pháp chuyển mạch đơn giản và bền bỉ phù hợp cho việc sử dụng thủ công nhiều lần.Kích thước nhỏ của chúng cũng vừa vặn bên trong vỏ đồ chơi nhỏ gọn.

4. Bảng điều khiển

Bảng điều khiển công nghiệp hoặc điện tử đôi khi bao gồm các công tắc trượt để chọn chế độ vận hành hoặc bật một số chức năng nhất định.Công tắc này cung cấp một cách rõ ràng và trực tiếp để thay đổi cài đặt theo cách thủ công.Hoạt động đơn giản của nó giúp dễ dàng điều khiển thiết bị.

5. Điện tử và tạo mẫu tự làm

Công tắc trượt thường được sử dụng trong các dự án điện tử, bảng tạo mẫu và bộ công cụ phát triển.Chúng cho phép kiểm soát trạng thái mạch theo cách thủ công trong quá trình thử nghiệm và thử nghiệm.Cấu trúc đơn giản của chúng giúp chúng dễ dàng tích hợp vào các thiết kế điện tử tùy chỉnh.

6. Mạch chọn pin

Một số hệ thống điện tử sử dụng công tắc trượt để kết nối hoặc ngắt kết nối nguồn pin trong mạch điện.Điều này cho phép quản lý thủ công các nguồn điện trong các thiết bị điện tử nhỏ.Hành động trượt cung cấp một cách đơn giản để kiểm soát kết nối giữa các đường dây điện.

Công tắc trượt vs Công tắc bật tắt vs Công tắc mái chèo

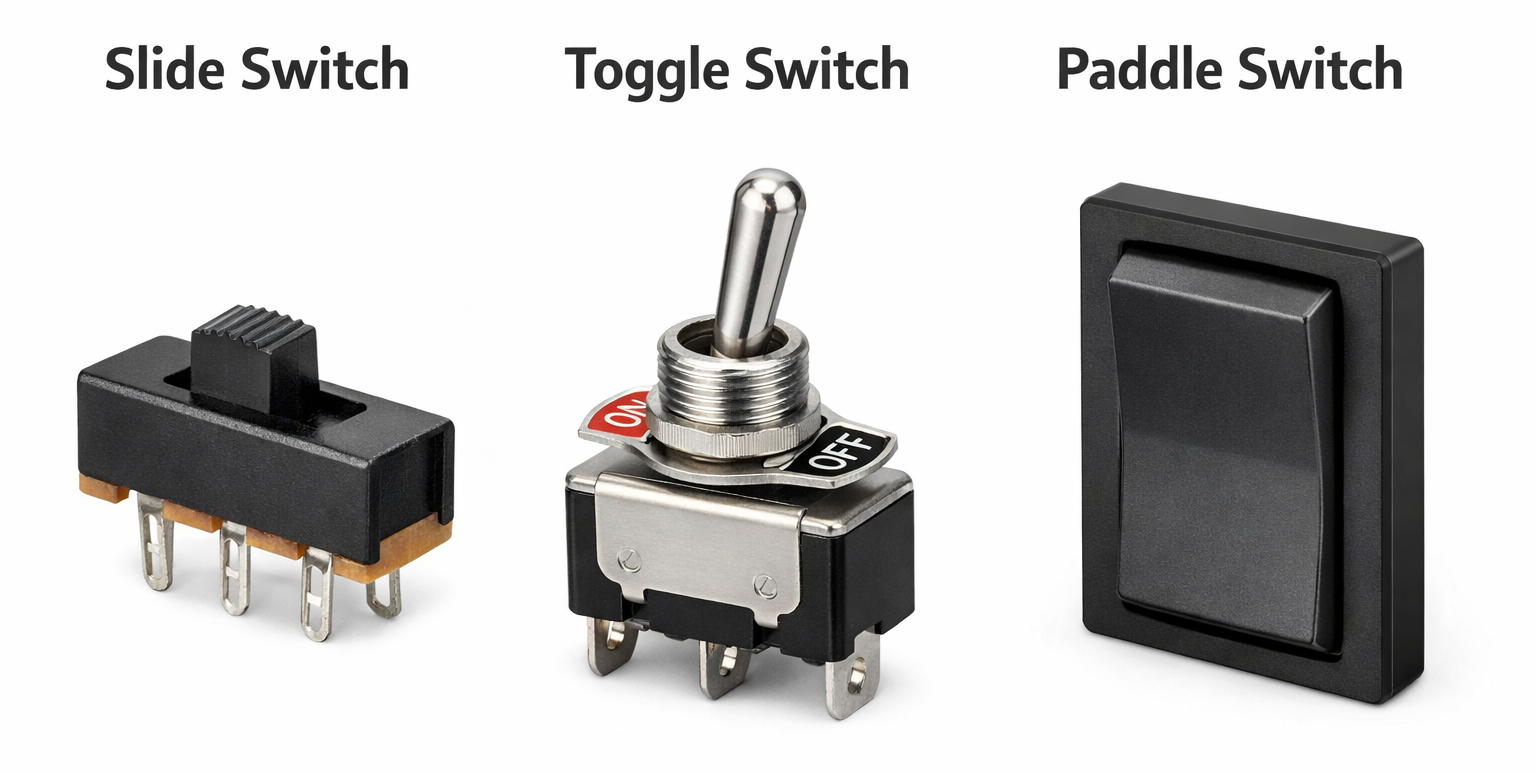

Hình 8. Công tắc trượt so với Công tắc bật tắt và Công tắc mái chèo

tính năng	Công tắc trượt	Chuyển đổi công tắc	Công tắc mái chèo
Phương thức vận hành	Chuyển động trượt	Chuyển động lật đòn bẩy	Nhấn một bề mặt mái chèo phẳng
Tương tác người dùng	Trượt sang trái hoặc phải	Lật cần gạt lên hoặc xuống	Đẩy mái chèo
Thiết kế cơ khí	Thanh trượt tuyến tính nhỏ gọn	Thiết bị truyền động dựa trên đòn bẩy	Thiết bị truyền động phẳng lớn
Kiểu lắp	Gắn PCB hoặc bảng điều khiển	Gắn bảng điều khiển	Gắn tường hoặc bảng điều khiển
Kích thước	Nhỏ và gọn	Kích thước trung bình	Thiết kế lớn hơn
Chỉ báo vị trí trực quan	Xóa vị trí thanh trượt	Hướng đòn bẩy cho biết trạng thái	Vị trí mái chèo cho biết trạng thái
Kiểm soát điển hình	Điều khiển mạch đơn giản	Điều khiển chuyển mạch	Điều khiển công suất chiếu sáng
Dễ vận hành	Chuyển động trượt đơn giản	Yêu cầu lật đòn bẩy	Thao tác nhấn dễ dàng
Cài đặt	Thường được hàn vào PCB	Gắn qua lỗ bảng điều khiển	Được lắp đặt trong các tấm tường
Tích hợp thiết bị	Được sử dụng bên trong các thiết bị điện tử	Được sử dụng trong bảng thiết bị	Được sử dụng trong hệ thống điều khiển phòng
Kiểm soát độ chính xác	Thích hợp cho mạch nhỏ	Thích hợp cho các mạch khác nhau	Được thiết kế để điều khiển phòng bằng tay
Độ bền	Tuổi thọ cơ học vừa phải	Nói chung tuổi thọ cơ học mạnh mẽ	Được thiết kế để sử dụng thủ công thường xuyên
Chuyển đổi phong cách	Chuyển động chuyển mạch tuyến tính	Chuyển động đòn bẩy quay	Chuyển đổi dựa trên báo chí
Môi trường điển hình	Điện tử và thiết bị nhỏ	Tấm công nghiệp hoặc thiết bị	Kiểm soát khu dân cư hoặc tòa nhà
Thiết kế trực quan	Tối thiểu và nhỏ gọn	Cơ khí và tiếp xúc	Bề mặt phẳng và hiện đại

Làm thế nào để chọn công tắc trượt phù hợp?

1. Xác định định mức điện

Bước đầu tiên là kiểm tra mức điện áp và dòng điện cần thiết của mạch nơi công tắc sẽ được sử dụng.Công tắc trượt đã chọn phải có xếp hạng điện hỗ trợ các giá trị này một cách an toàn.Việc chọn công tắc có mức định mức phù hợp giúp ngăn ngừa hiện tượng quá nhiệt và đảm bảo mạch hoạt động ổn định.

2. Chọn kiểu lắp phù hợp

Công tắc trượt có nhiều kiểu lắp khác nhau như lắp PCB hoặc lắp bảng điều khiển.Kiểu lắp phải phù hợp với thiết kế cơ khí của thiết bị hoặc bảng mạch.Việc lắp đặt đúng cách đảm bảo công tắc vừa khít và hoạt động đáng tin cậy trong quá trình vận hành.

3. Xem xét kích thước và kích thước của Switch

Kích thước vật lý của công tắc trượt phải phù hợp với không gian có sẵn trong thiết bị.Bạn nên kiểm tra kích thước công tắc, khoảng cách giữa các đầu cuối và khoảng cách di chuyển của thanh trượt.Công tắc có kích thước phù hợp đảm bảo lắp đặt trơn tru và vận hành thoải mái.

4. Kiểm tra số lượng cọc và cú ném cần thiết

Cấu hình công tắc trượt khác nhau cung cấp các tùy chọn kết nối khác nhau cho các mạch điện.Việc bố trí cột và ném cần thiết phải phù hợp với chức năng điều khiển mạch dự định.Việc chọn cấu hình chính xác sẽ đảm bảo switch thực hiện nhiệm vụ chuyển mạch mong muốn.

5. Đánh giá độ bền và tuổi thọ cơ khí

Đánh giá tuổi thọ cơ học cho biết công tắc trượt có thể thực hiện bao nhiêu chu kỳ chuyển mạch trước khi xảy ra hiện tượng hao mòn.Các thiết bị yêu cầu chuyển mạch thường xuyên nên sử dụng các công tắc được thiết kế để có tuổi thọ cơ học cao hơn.Điều này giúp duy trì hiệu suất đáng tin cậy khi sử dụng kéo dài.

6. Xem xét điều kiện môi trường

Các yếu tố môi trường như nhiệt độ, độ ẩm và bụi có thể ảnh hưởng đến hiệu suất của công tắc.Việc chọn một công tắc được thiết kế cho môi trường hoạt động dự kiến ​​sẽ cải thiện độ tin cậy lâu dài.Điều này đặc biệt quan trọng đối với các thiết bị được sử dụng trong điều kiện khắc nghiệt hoặc ngoài trời.

Kết luận

Công tắc trượt là thiết bị đơn giản và đáng tin cậy được sử dụng để điều khiển các mạch điện có chuyển động trượt.Kích thước nhỏ, chi phí thấp và hoạt động dễ dàng khiến chúng trở nên phổ biến trong nhiều thiết bị điện tử và bảng mạch.Hiểu các bộ phận, nguyên lý làm việc, loại và thông số kỹ thuật của chúng sẽ giúp lựa chọn công tắc phù hợp cho mạch điện.Việc chọn công tắc trượt chính xác dựa trên định mức điện, kích thước và cấu hình sẽ đảm bảo điều khiển mạch an toàn và hiệu quả.
