Tổng quan về vi điều khiển STM32H743IIT6

Bộ vi điều khiển STM32H743IIT6 bằng STMicroelectronics được thiết kế để cung cấp hiệu suất cao, bộ nhớ nâng cao và các tùy chọn kết nối linh hoạt, làm cho nó trở thành lựa chọn mạnh mẽ cho các ứng dụng trong điều khiển động cơ, xử lý âm thanh, tự động hóa công nghiệp và IoT.Bài viết này bao gồm các tính năng cốt lõi, cấu hình pin, mô hình CAD và các ứng dụng chính, cho bạn cái nhìn rõ ràng về cách thức vi điều khiển này có thể hỗ trợ các tác vụ phức tạp, dựa trên dữ liệu một cách hiệu quả.

Danh mục

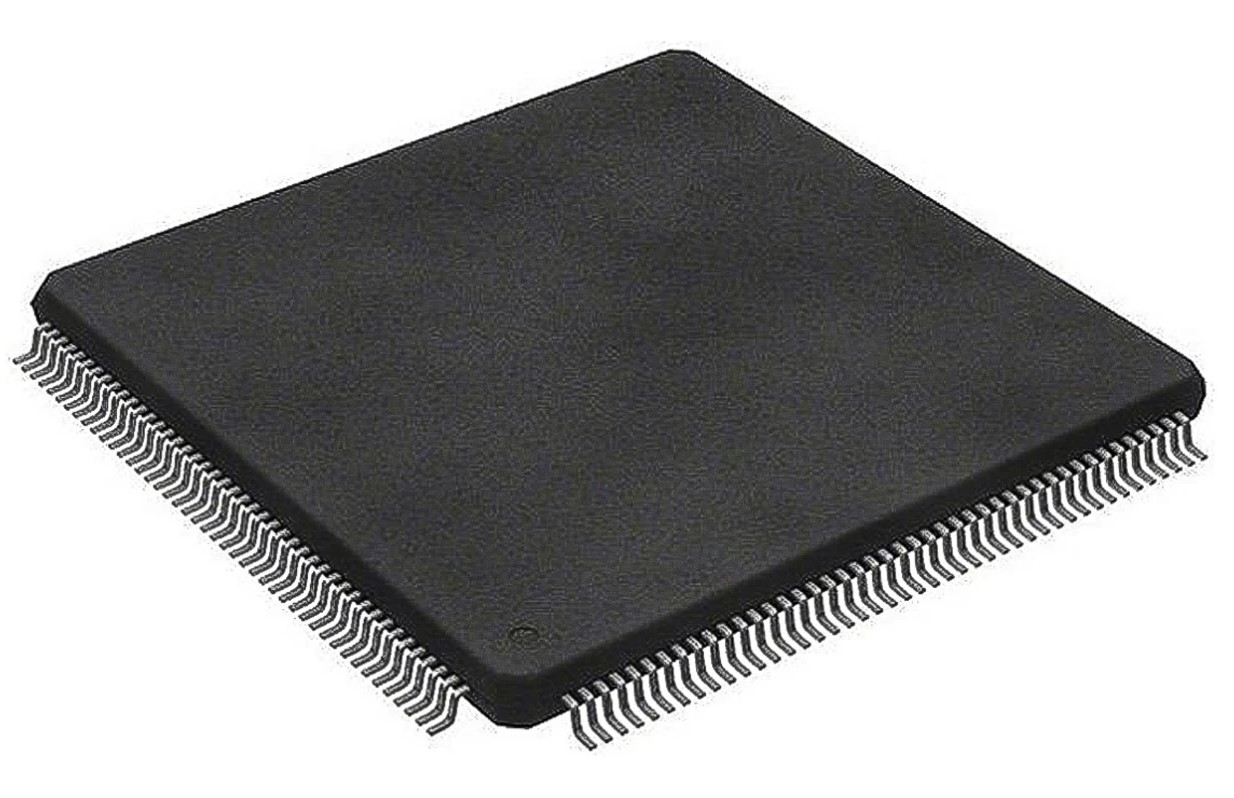

Tổng quan về vi điều khiển STM32H743IIT6

Các STM32H743IIT6 Bằng STMicroelectronics có lõi Cortex-M7 cánh tay chạy tới 480 MHz, với 2MB bộ nhớ flash và 1MB RAM.Kiến trúc của nó, bao gồm một bộ tăng tốc nghệ thuật và bộ đệm L1, hỗ trợ các tác vụ thời gian thực một cách hiệu quả.DSP tích hợp và đơn vị dấu phẩy động chính xác kép (DP-FPU) làm cho nó lý tưởng để xử lý xử lý dữ liệu phức tạp.Nó cũng kết nối liền mạch với bộ nhớ ngoài và các thiết bị ngoại vi khác nhau, làm cho nó trở thành một lựa chọn mạnh mẽ cho các ứng dụng như điều khiển động cơ, âm thanh và tự động hóa công nghiệp.

Mô hình CAD STM32H743IIT6

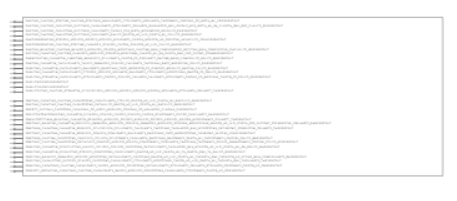

Biểu tượng STM32H743IIT6

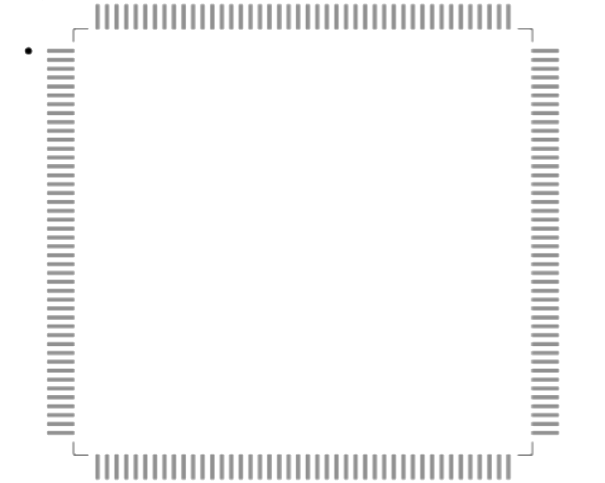

STM32H743IIT6 Dấu chân

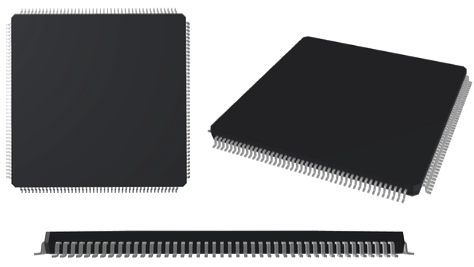

Mô hình 3D STM32H743IIT6

Các tính năng chính của STM32H743IIT6

Bộ nhớ flash ngân hàng kép

STM32H743IIT6 đi kèm với bộ nhớ flash ngân hàng kép, cho phép hỗ trợ đọc trong khi viết.Tính năng này cho phép bạn truy cập dữ liệu và cập nhật đồng thời, làm cho các hoạt động hiệu quả và linh hoạt hơn.

RAM tốc độ cao

Nó bao gồm 192 kbytes RAM TCM, được chia thành 64 kbytes RAM ITCM và 128 kbytes RAM DTCM.Thiết lập bộ nhớ nhanh này hỗ trợ các tác vụ nhạy cảm với thời gian, giúp bộ vi điều khiển chạy các hoạt động quan trọng một cách trơn tru.

Bộ điều khiển bộ nhớ ngoài

Bộ vi điều khiển cung cấp bộ điều khiển bộ nhớ ngoài linh hoạt hỗ trợ xe buýt dữ liệu lên đến 32 bit.Nó dễ dàng kết nối với các loại bộ nhớ ngoài như SRAM, PSRAM, SDRAM và NOR/NAND Flash, mở rộng các tùy chọn lưu trữ cho các ứng dụng lớn hơn.

Các tính năng bảo mật

Được trang bị các tùy chọn bảo mật như ROP (Bảo vệ đọc ra), PC-ROP và bảo vệ giả mạo hoạt động, STM32H743IIT6 giữ cho dữ liệu của bạn an toàn.Những tính năng này bảo vệ thông tin nhạy cảm chống lại việc truy cập và giả mạo trái phép.

Các cổng I/O đa năng

Bộ vi điều khiển hỗ trợ lên tới 168 cổng I/O, mỗi cổng có khả năng ngắt.Tính linh hoạt này cho phép dễ dàng giao tiếp với nhiều thiết bị bên ngoài và tăng cường khả năng đáp ứng của vi điều khiển với các tín hiệu bên ngoài.

Nhiều ADC và DACS

Với ba ADC và hai DAC, STM32H743IIT6 cung cấp các chuyển đổi tương tự sang kỹ thuật số và kỹ thuật số chính xác.Tính năng này làm cho nó lý tưởng cho các ứng dụng cần xử lý tín hiệu chất lượng cao, chẳng hạn như điều khiển âm thanh và động cơ.

Hẹn giờ nâng cao

Nó bao gồm một bộ đếm thời gian có độ phân giải cao, 12 bộ hẹn giờ 16 bit mục đích chung, hai bộ hẹn giờ PWM để điều khiển động cơ và năm bộ hẹn giờ công suất thấp.Các bộ hẹn giờ này cho phép kiểm soát chính xác các nhiệm vụ nhạy cảm với thời gian và nâng cao hiệu quả trong các ứng dụng như điều khiển động cơ và tự động hóa.

Trình tạo số ngẫu nhiên

Trình tạo số ngẫu nhiên (RNG) tích hợp tích hợp hỗ trợ các chức năng mã hóa và bảo mật, làm cho vi điều khiển phù hợp cho các ứng dụng cần xử lý và giao tiếp dữ liệu an toàn.

Bộ lọc kỹ thuật số cho bộ điều chỉnh Sigma-Delta

Bốn bộ lọc kỹ thuật số cho các bộ điều chỉnh sigma-delta bên ngoài nâng cao chất lượng xử lý tín hiệu, đặc biệt hữu ích trong các ứng dụng có độ chính xác cao dựa vào việc đo lường và chuyển đổi dữ liệu chính xác.

Giao diện giao tiếp toàn diện

Nó hỗ trợ một loạt các giao diện giao tiếp tiêu chuẩn và tiên tiến, bao gồm CAN, I2C, SAI, SDIO, SPI, Usart và USB.Các giao diện này làm cho sự tích hợp với các thiết bị bên ngoài trở nên đơn giản và có thể thích ứng với các ứng dụng khác nhau.

Thông số kỹ thuật STM32H743IIT6

Thông số kỹ thuật, tính năng, đặc điểm và thành phần với các thông số kỹ thuật tương đương của STMicroelectronics STM32H743IIT6

Kiểu	Tham số
Tình trạng vòng đời	Active (Cập nhật lần cuối: 7 tháng trước)
Thời gian dẫn đầu của nhà máy	12 tuần
Loại gắn kết	Núi bề mặt
Gói / trường hợp	176-lqfp
Núi bề mặt	ĐÚNG
Bộ chuyển đổi dữ liệu	A/D 20x16b;D/A 2x12b
Số lượng I/OS	140
Nhiệt độ hoạt động	-40 ° C ~ 85 ° C TA
Bao bì	Khay
Loạt	STM32H7
Trạng thái một phần	Tích cực
Mức độ nhạy cảm độ ẩm (MSL)	3 (168 giờ)
Số lượng chấm dứt	176
Vị trí thiết bị đầu cuối	Quad
Mẫu đầu cuối	Cánh Gull
Nhiệt độ phản xạ cao điểm (CEL)	Không được chỉ định
Cung cấp điện áp	3V
Terminal Pitch	0,5mm
Tính thường xuyên	400 MHz
Thời gian@Đỉnh phản xạ nhiệt độ-Max (S)	Không được chỉ định
Số phần cơ sở	STM32H743
Giao diện	Can, Ethernet, I2C, IRDA, LIN, SMBUS, SPI, UART, USART, USB
Kích thước bộ nhớ	2MB
Loại dao động	Nội bộ
Kích thước ram	1m x 8
Điện áp - Cung cấp (VCC/VDD)	1.62V ~ 3,6V
UPS/UCS/Loại ICS ngoại vi	Vi điều khiển, RISC
Bộ xử lý cốt lõi	ARM® Cortex®-M7
Ngoại vi	Phát hiện/thiết lập lại màu nâu, DMA, I2S, LCD, POR, PWM, WDT
Loại bộ nhớ chương trình	Flash
Kích thước cốt lõi	32 bit
Kích thước bộ nhớ chương trình	2mb 2m x 8
Kết nối	CANBUS, EBI/EMI, Ethernet, I2C, IRDA, Linbus, MDIO, MMC/SD/SDIO, QSPI, SAI, SPDIF, SPI, SWPMI, UART/USAR, USB OTG
Kích thước bit	32
Có ADC	ĐÚNG
Kênh DMA	ĐÚNG
Chiều rộng xe buýt dữ liệu	32b
Số lượng bộ đếm thời gian/quầy	20
Địa chỉ chiều rộng xe buýt	26
Số bộ chuyển đổi A/D	3
Số kênh UART	9
Số kênh ADC	36
Nhiệt độ điểm số tối đa (TJ)	125 ° C.
Số kênh PWM	2
Số kênh i2c	4
Phạm vi nhiệt độ môi trường cao	85 ° C.
Số lượng kênh SPI	6
Số kênh Ethernet	1
Chiều cao	1.6mm
Trạng thái Rohs	Rohs3 tuân thủ

Các ứng dụng của bộ vi điều khiển STM32H743IIT6

Điều khiển động cơ

STM32H743IIT6 rất phù hợp để điều khiển các loại động cơ khác nhau, chẳng hạn như BLDC, PMSM, ACIM và DC.Nó hỗ trợ các kỹ thuật PWM tiên tiến và các thuật toán điều khiển hướng trường, cho phép điều khiển chính xác tốc độ, mô-men xoắn và vị trí.Điều này làm cho nó lý tưởng cho các ứng dụng như xe điện, robot và dụng cụ điện.

Thiết bị y tế

Với khả năng xử lý tín hiệu số mạnh, STM32H743IIT6 có thể xử lý các nhiệm vụ như lọc, FFT và nén dữ liệu, rất cần thiết trong các ứng dụng chẩn đoán và hình ảnh y tế như siêu âm và MRI.Nó cũng có thể hoạt động với các giao thức giao tiếp công suất thấp và an toàn cho các thiết bị y tế có thể đeo được.

Tự động hóa công nghiệp

Bộ vi điều khiển hỗ trợ các giao thức công nghiệp như CAN, Ethernet, Modbus và Profibus, làm cho nó phù hợp với các hệ thống tự động hóa và điều khiển.Khả năng tác vụ thời gian thực của nó cho phép nó quản lý các chức năng như điều khiển PID và điều khiển chuyển động, phù hợp với các ứng dụng như PLC, bộ biến tần và bộ ngắt mạch.

Xử lý âm thanh

STM32H743IIT6 có thể xử lý các tín hiệu âm thanh chất lượng cao, bao gồm các định dạng MP3, AAC và FLAC, thông qua các giao diện SAI, I2 và SPDIF của nó.Nó cũng có thể tạo ra và tổng hợp âm thanh, làm cho nó phù hợp cho các ứng dụng âm thanh như loa thông minh, âm thanh và tai nghe.

Thiết bị di động và tiêu dùng

Công suất xử lý hiệu quả của vi điều khiển này và các chế độ công suất thấp làm cho nó lý tưởng cho các thiết bị di động, bao gồm các hệ thống chơi game, máy tính bảng và đồng hồ thông minh.Nó hỗ trợ các trải nghiệm tương tác và có thể kết nối liền mạch với các cảm biến bên ngoài cho chức năng nâng cao.

IoT và các ứng dụng thông minh

Với sự hỗ trợ cho Ethernet, USB và SDIO, cũng như kết nối không dây tùy chọn thông qua các mô -đun bên ngoài, STM32H743IIT6 rất phù hợp với IoT và các ứng dụng thông minh.Nó có thể xử lý kết nối đám mây, mã hóa dữ liệu và xác thực, làm cho nó phù hợp với các công nghệ thông minh, thành phố và nông nghiệp.

Thông tin nhà sản xuất cho STM32H743IIT6

Stmicroelectronics, một nhà sản xuất chất bán dẫn hàng đầu được thành lập vào năm 1987, có trụ sở tại Geneva, Thụy Sĩ.Được biết đến với các thành phần sáng tạo, đáng tin cậy giữa các ứng dụng ô tô, công nghiệp và IoT, STMicroelectronics hỗ trợ các nhà phát triển các sản phẩm cho phép các giải pháp công nghệ hiệu quả và bền vững.
