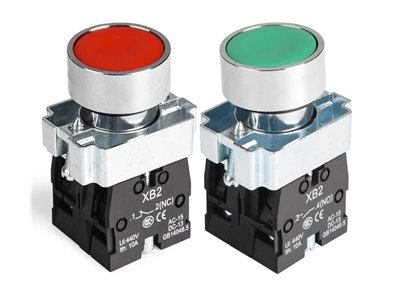

Hình 1. Công tắc nút nhấn

Công tắc nút nhấn là gì?

Công tắc nút nhấn là một thiết bị điện đơn giản được sử dụng để điều khiển mạch bằng tay bằng cách nhấn nút.Nó thường được tìm thấy trong bảng điều khiển, máy móc và thiết bị điện tử nơi yêu cầu người dùng nhập liệu nhanh.Loại công tắc này cho phép người dùng bắt đầu, dừng hoặc kích hoạt một hành động chỉ bằng một lần nhấn.Nó được thiết kế để vận hành dễ dàng và hoạt động đáng tin cậy trong cả hệ thống công suất thấp và công suất cao.

Công tắc nút nhấn được sử dụng rộng rãi vì chúng cung cấp khả năng điều khiển trực tiếp và trực quan.Chúng thường được cài đặt trên bảng hoặc thiết bị để truy cập thuận tiện.Các công tắc này có nhiều kích cỡ, hình dạng và vật liệu khác nhau tùy thuộc vào ứng dụng.Mục đích chính của chúng là cung cấp một cách nhanh chóng và hiệu quả để điều khiển các chức năng điện mà không cần cơ chế phức tạp.

Nguyên lý làm việc của công tắc nút nhấn

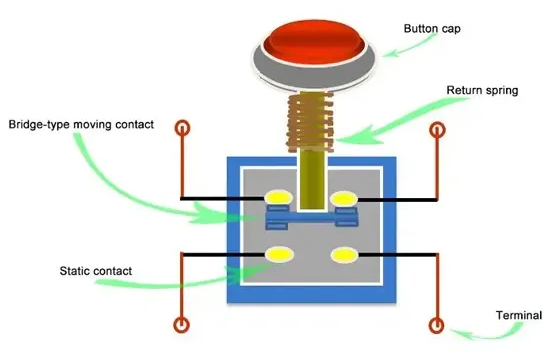

Hình 2. Cơ chế làm việc

Công tắc nút nhấn hoạt động bằng cách thay đổi trạng thái của mạch điện khi nhấn nút.Khi không tác dụng lực, mạch vẫn ở trạng thái mặc định, mở hoặc đóng tùy theo thiết kế.Việc nhấn nút sẽ tác dụng lực lên một cơ cấu bên trong, làm cho các tiếp điểm điện chuyển động.Chuyển động này cho phép dòng điện chạy qua hoặc dừng nó ngay lập tức.

Khi nút được nhả ra, công tắc sẽ trở về trạng thái ban đầu, khôi phục mạch về tình trạng mặc định.Quá trình chuyển đổi nhanh chóng này đảm bảo kiểm soát tín hiệu điện một cách đáng tin cậy trong thời gian thực.Sự thay đổi vị trí tiếp điểm ảnh hưởng trực tiếp đến dòng điện, khiến công tắc đóng vai trò như một điểm điều khiển trong mạch.Hành động đơn giản này giúp công tắc nút nhấn có hiệu quả cho các thao tác chính xác và lặp lại.

Các thành phần của công tắc nút nhấn

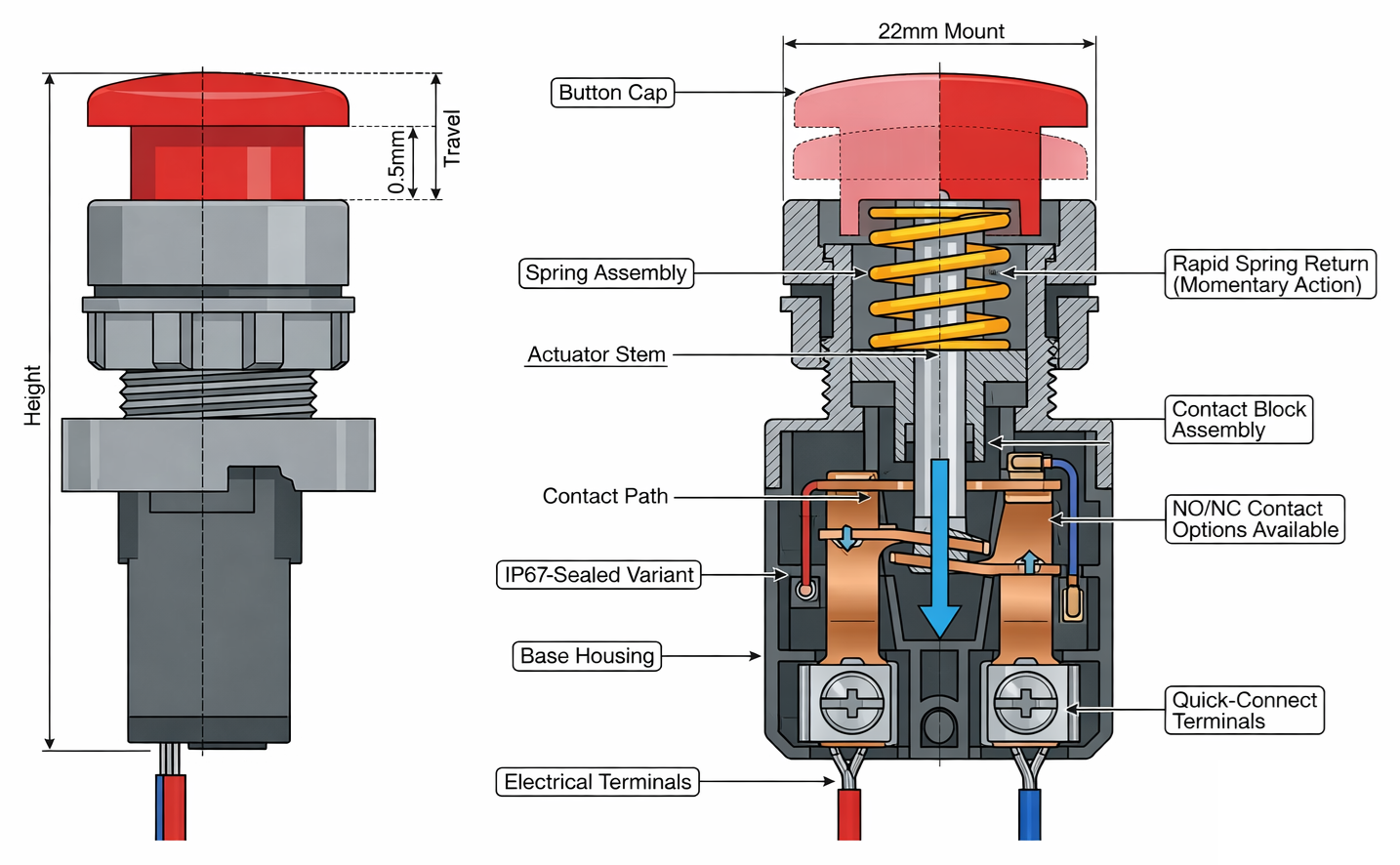

Hình 3. Cấu trúc bên trong nút ấn

• Nắp nút (Bộ truyền động)

Nắp nút là phần nhìn thấy được để nhấn để vận hành công tắc.Nó được thiết kế để dễ dàng tiếp xúc và có thể có nhiều màu sắc và hình dạng khác nhau để nhận dạng.Bộ truyền động truyền lực tác dụng vào cơ cấu bên trong.Thiết kế của nó đảm bảo thao tác nhấn trơn tru và nhất quán khi sử dụng nhiều lần.

• Mùa xuân trở về

Lò xo hồi có nhiệm vụ đưa nút về vị trí ban đầu sau khi được nhấn.Nó lưu trữ năng lượng cơ học khi bị nén và giải phóng nó khi lực không còn nữa.Điều này đảm bảo công tắc đặt lại nhanh chóng và đáng tin cậy.Lò xo cũng giúp duy trì phản hồi xúc giác nhất quán trong quá trình hoạt động.

• Liên hệ di chuyển (Liên hệ cầu nối)

Tiếp điểm chuyển động sẽ dịch chuyển vị trí khi nhấn nút.Nó kết nối hoặc ngắt kết nối đường dẫn điện bên trong công tắc.Bộ phận này được thiết kế có độ bền cao để xử lý các chu kỳ tiếp xúc lặp đi lặp lại.Chuyển động của nó trực tiếp xác định xem dòng điện có chạy qua mạch hay không.

• Liên hệ tĩnh

Tiếp điểm tĩnh vẫn cố định bên trong công tắc và đóng vai trò là điểm kết nối cho tiếp điểm chuyển động.Nó tạo thành đường dẫn điện khi tiếp điểm chuyển động chạm vào.Những tiếp điểm này thường được làm bằng vật liệu dẫn điện để truyền dòng điện hiệu quả.Vị trí ổn định của chúng đảm bảo hiệu suất chuyển mạch ổn định.

• Khối liên hệ

Khối tiếp xúc chứa hệ thống liên lạc và hỗ trợ căn chỉnh thích hợp.Nó đảm bảo rằng các tiếp điểm động và tĩnh gặp nhau chính xác trong quá trình hoạt động.Cấu trúc này giúp duy trì độ tin cậy về điện và giảm hao mòn.Nó cũng cho phép thay thế mô-đun trong một số thiết kế switch.

• Thiết bị đầu cuối (Kết nối điện)

Thiết bị đầu cuối là điểm kết nối bên ngoài, nơi gắn dây.Chúng cho phép công tắc được tích hợp vào một mạch điện.Đây có thể là thiết bị đầu cuối loại vít, loại hàn hoặc kết nối nhanh.Thiết kế thiết bị đầu cuối phù hợp đảm bảo kết nối điện an toàn và ổn định.

• Vỏ (Thân/Đế)

Vỏ bao bọc tất cả các bộ phận bên trong và cung cấp sự bảo vệ cơ học.Nó thường được làm bằng vật liệu nhựa hoặc kim loại bền.Vỏ cũng hỗ trợ gắn trên tấm hoặc vỏ.Nó bảo vệ các bộ phận bên trong khỏi bụi, hơi ẩm và hư hỏng cơ học.

Các loại công tắc nút nhấn

Dựa trên hoạt động

1. Công tắc nút nhấn tạm thời

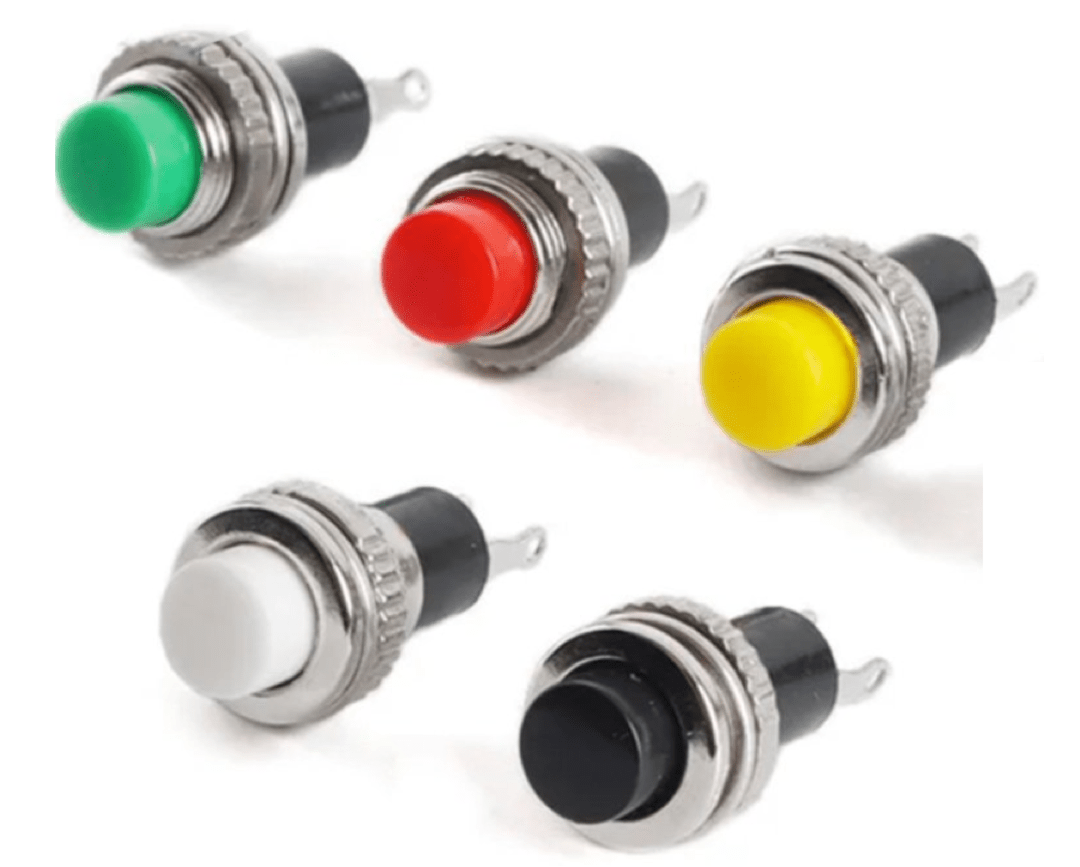

Hình 4. Ví dụ về chuyển đổi tạm thời

Công tắc nút ấn tạm thời là loại công tắc chỉ hoạt động khi nó được nhấn.Sau khi loại bỏ áp suất, nó sẽ tự động trở về trạng thái ban đầu.Hành vi này thường được sử dụng trong các ứng dụng yêu cầu kích hoạt tạm thời, chẳng hạn như chuông cửa hoặc tín hiệu điều khiển.Hành động quay lại nhanh đảm bảo kiểm soát chính xác và trong thời gian ngắn.

Các công tắc này được thiết kế để cung cấp phản hồi ngay lập tức trong quá trình hoạt động.Hành động nhấn sẽ kích hoạt một thay đổi và việc thả nó ra sẽ dừng hành động đó ngay lập tức.Điều này làm cho chúng phù hợp với các hệ thống không cần kích hoạt liên tục.Hoạt động đơn giản và khả năng thiết lập lại nhanh chóng khiến chúng được sử dụng rộng rãi trong bảng điều khiển và thiết bị điện tử.

2. Công tắc nút nhấn chốt (Duy trì)

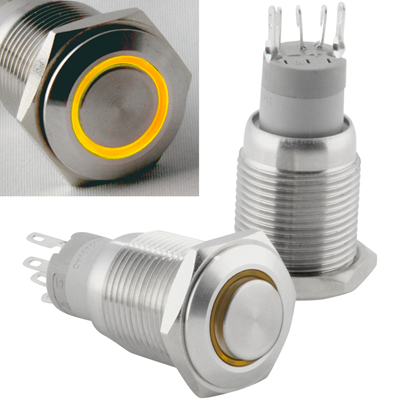

Hình 5. Ví dụ về công tắc chốt

Công tắc nút nhấn chốt là loại công tắc giữ nguyên vị trí cuối cùng sau khi được nhấn.Khi nhấn nút một lần, nó vẫn được kích hoạt cho đến khi được nhấn lại để thay đổi trạng thái.Điều này cho phép công tắc duy trì chức năng của nó mà không cần áp lực liên tục.Nó thường được sử dụng để điều khiển bật/tắt trong các hệ thống điện.

Loại switch này cung cấp khả năng hoạt động ổn định cho các ứng dụng yêu cầu trạng thái không đổi.Người dùng không cần phải giữ nút để giữ cho mạch hoạt động.Nhấn lại vào nút này sẽ chuyển trạng thái trở lại, giúp điều khiển thiết bị dễ dàng.Hành vi được duy trì của nó rất hữu ích trong việc kiểm soát nguồn điện và vận hành thiết bị.

Dựa trên cấu hình liên hệ

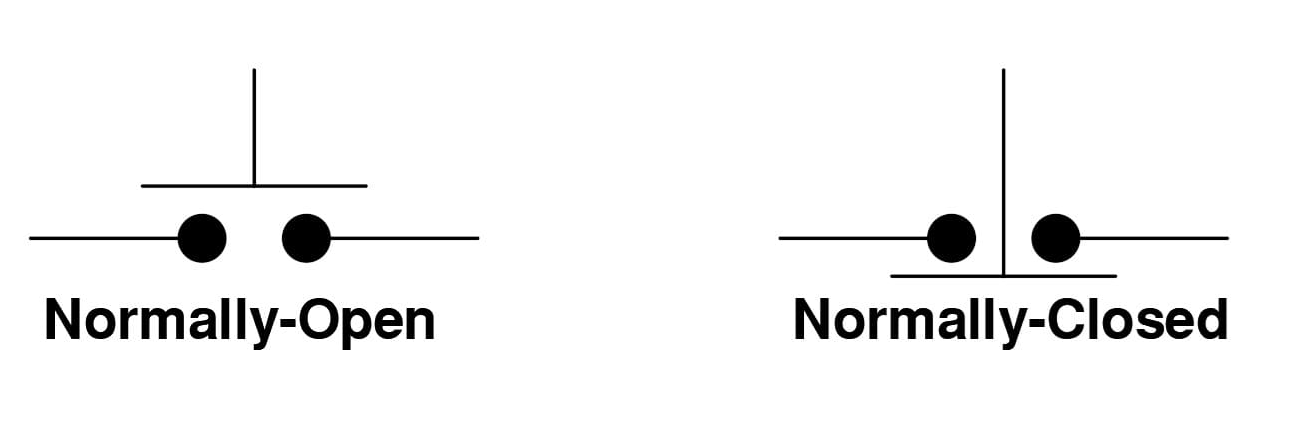

Hình 6. Sơ đồ NO và NC

1. Thường mở (NO)

Công tắc nút nhấn thường mở là loại công tắc trong đó mạch mở ở trạng thái mặc định.Điều này có nghĩa là không có dòng điện chạy qua cho đến khi nhấn nút.Khi nhấn nút, các tiếp điểm sẽ đóng lại và cho phép dòng điện chạy qua mạch.Sau khi được giải phóng, mạch sẽ trở về trạng thái mở.

Kiểu cấu hình này thường được sử dụng trong các hệ thống điều khiển chỉ yêu cầu kích hoạt khi cần thiết.Nó đảm bảo rằng mạch vẫn không hoạt động trừ khi được người dùng kích hoạt.Hoạt động này được thể hiện rõ ràng trong sơ đồ tiếp xúc điển hình trong đó khe hở được đóng lại trong quá trình vận hành.Nó được sử dụng rộng rãi trong các nút khởi động và đầu vào tín hiệu.

2. Thường đóng (NC)

Công tắc nút nhấn thường đóng là loại công tắc trong đó mạch được đóng ở trạng thái mặc định.Điều này cho phép dòng điện chạy liên tục khi không nhấn nút.Nhấn nút sẽ mở mạch và làm gián đoạn dòng điện.Nhả nút sẽ khôi phục tình trạng mạch kín.

Cấu hình này thường được sử dụng trong các hệ thống an toàn và chức năng dừng khẩn cấp.Nó đảm bảo rằng mạch vẫn hoạt động trừ khi bị gián đoạn có chủ ý.Sự thay đổi trạng thái tiếp điểm được thể hiện rõ ràng bằng sơ đồ chuẩn trong quá trình vận hành.Nó rất hữu ích trong các ứng dụng cần ngắt dòng điện để bảo vệ.

Dựa trên cột và ném

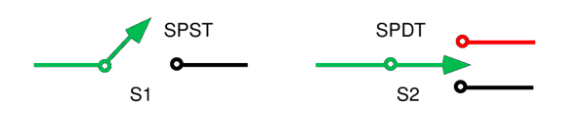

Hình 7. Sơ đồ SPST và SPDT

SPST và SPDT là các cấu hình công tắc một cực điều khiển một mạch điện.Công tắc SPST (Single Single Single Throw) có một đầu vào và một đầu ra, cho phép điều khiển bật/tắt đơn giản.Nó hoạt động như một công tắc cơ bản để kết nối hoặc ngắt kết nối một mạch điện.Điều này làm cho nó phù hợp cho các tác vụ chuyển đổi đơn giản.

Công tắc SPDT (Single Pole Double Throw) cũng điều khiển một mạch nhưng cung cấp hai đường dẫn đầu ra khả thi.Nó cho phép dòng điện được dẫn đến một trong hai kết nối.Điều này giúp ích cho việc lựa chọn giữa hai mạch hoặc chế độ khác nhau.Sơ đồ thường hiển thị một chuyển đổi đầu vào giữa hai đầu ra.

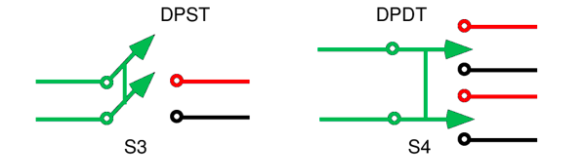

Hình 8. Sơ đồ DPST và DPDT

DPST và DPDT là cấu hình công tắc hai cực được thiết kế để điều khiển nhiều mạch cùng một lúc.Công tắc DPST (Double Pole Single Throw) có thể điều khiển đồng thời hai mạch riêng biệt chỉ bằng một hành động.Nó cho phép cả hai mạch được bật hoặc tắt cùng nhau.Điều này rất hữu ích trong các ứng dụng yêu cầu điều khiển đồng bộ.

Công tắc DPDT (Ném đôi cực) điều khiển hai mạch và cung cấp hai đường chuyển mạch cho mỗi mạch.Nó cho phép chuyển đổi phức tạp hơn bằng cách chuyển hướng dòng điện theo nhiều cách.Cấu hình này thường được sử dụng trong các mạch đảo chiều và hệ thống điều khiển tiên tiến.Sơ đồ thường hiển thị hai cực chuyển đổi giữa hai bộ đầu ra.

Ưu điểm và nhược điểm của công tắc nút nhấn

Ưu điểm của công tắc nút nhấn

• Đơn giản và dễ vận hành

• Thời gian phản hồi nhanh

• Thiết kế nhỏ gọn và tiết kiệm không gian

• Đáng tin cậy để sử dụng nhiều lần

• Có nhiều kích cỡ và kiểu dáng

• Thích hợp cho cả hệ thống công suất thấp và cao

Hạn chế của công tắc nút nhấn

• Khả năng điều khiển hạn chế so với các công tắc phức tạp

• Sự mài mòn cơ học theo thời gian

• Yêu cầu tương tác vật lý

• Có thể cần được bảo vệ trong môi trường khắc nghiệt

• Không lý tưởng cho việc chuyển mạch liên tục mà không có mạch hỗ trợ

Ứng dụng của công tắc nút nhấn

1. Tủ điều khiển công nghiệp

Công tắc nút nhấn thường được sử dụng trong các máy công nghiệp để khởi động, dừng và đặt lại chức năng.Chúng cung cấp khả năng kiểm soát nhanh chóng và trực tiếp cho người vận hành xử lý thiết bị.Việc ghi nhãn và mã màu rõ ràng giúp nâng cao tính an toàn và hiệu quả.Những công tắc này rất tốt cho hoạt động của máy đáng tin cậy.

2. Điện tử tiêu dùng

Nhiều thiết bị hàng ngày như thiết bị gia dụng và tiện ích sử dụng công tắc nút nhấn để người dùng nhập liệu.Chúng cho phép điều khiển các chức năng một cách dễ dàng mà không cần giao diện phức tạp.Kích thước nhỏ gọn của chúng làm cho chúng phù hợp với các thiết bị điện tử nhỏ.Chúng cải thiện khả năng sử dụng và sự tiện lợi.

3. Hệ thống ô tô

Nút ấn được sử dụng trên xe cho các chức năng như khởi động động cơ, kích hoạt còi và hệ thống điều khiển.Chúng cung cấp quyền truy cập nhanh vào các hoạt động cần thiết trong khi lái xe.Độ bền của chúng đảm bảo hiệu suất đáng tin cậy trong các điều kiện khác nhau.Những công tắc này tăng cường khả năng kiểm soát của người lái và sự thoải mái.

4. Thiết bị y tế

Các thiết bị y tế sử dụng công tắc nút nhấn để vận hành chính xác và được kiểm soát.Chúng cho phép vận hành thiết bị một cách an toàn và hiệu quả.Hành động đáp ứng của họ rất quan trọng trong các tình huống khác nhau.Thiết kế sạch sẽ và kín thường được sử dụng để vệ sinh.

5. Hệ thống tự động hóa gia đình

Nút ấn được sử dụng trong hệ thống nhà thông minh để chiếu sáng, bảo mật và điều khiển thiết bị.Chúng cung cấp một giao diện đơn giản để kiểm soát các tính năng tự động.Sự tích hợp của chúng với các hệ thống điện tử làm cho chúng trở nên linh hoạt.Họ cải thiện sự tiện lợi trong ngôi nhà hiện đại.

6. Hệ thống điều khiển và thiết bị đo đạc

Trong các hệ thống đo lường và điều khiển, các nút ấn được sử dụng để kích hoạt các chức năng và điều chỉnh cài đặt.Họ cung cấp đầu vào thủ công chính xác để kiểm soát hệ thống.Độ tin cậy của chúng đảm bảo hiệu suất ổn định trong các ứng dụng nhạy cảm.Các công tắc này được sử dụng rộng rãi trong các thiết lập thử nghiệm và giám sát.

Công tắc nút nhấn vs Công tắc bật tắt vs Công tắc Rocker

tính năng	Nút nhấn Chuyển đổi	Chuyển đổi công tắc	Công tắc Rocker
Lực tác động	1,5–5 N điển hình	2–6 N điển hình	2–5 N điển hình
Khoảng cách di chuyển	0,5–3 mm	2–6 mm	1,5–4 mm
Loại hoạt động	nhất thời hoặc chốt	Chỉ duy trì	Chỉ duy trì
Đời sống điện	100.000–1.000.000 chu kỳ	50.000–200.000 chu kỳ	50.000–150.000 chu kỳ
Cuộc sống cơ khí	Lên tới 1.000.000+ máy ép	100.000–500.000 chuyển đổi	100.000–300.000 máy ép
Liên hệ xếp hạng	0,1A–10A (thấp đến trung bình)	3A–20A (trung bình lên cao)	6A–20A (trung bình lên cao)
lỗ gắn Kích thước	8mm, 12mm, 16mm, 22mm	6 mm–12 mm điển hình	20mm–30mm cắt hình chữ nhật
Độ dày của tấm	1–6 mm	1–5 mm	1–4 mm
Chuyển đổi tốc độ	<10 mili giây phản ứng	10–20 mili giây	10–20 mili giây
Liên hệ Kháng cự	50 mΩ điển hình	20 mΩ điển hình	20 mΩ điển hình
Đánh giá niêm phong	Lên đến IP67/IP68 có sẵn	Thông thường IP40–IP65	Thông thường IP40–IP65
Chiếu sáng Tùy chọn	Phổ biến (LED vòng/chỉ báo)	bị giới hạn	Phổ biến (đèn nền các loại)
Các loại thiết bị đầu cuối	Hàn, vít, kết nối nhanh	Hàn, vít	Kết nối nhanh, lưỡi dao
Nhiệt độ hoạt động	-25°C đến +85°C điển hình	-20°C đến +85°C	-20°C đến +85°C

Kết luận

Công tắc nút nhấn cung cấp một cách đáng tin cậy và dễ dàng để điều khiển các mạch điện thông qua đầu vào thủ công đơn giản.Hoạt động của chúng dựa trên chuyển động tiếp xúc cơ bản, được hỗ trợ bởi các bộ phận bên trong được xác định rõ ràng và các cấu hình khác nhau như tạm thời, chốt, NO/NC cũng như các loại cực và ném khác nhau.Chúng được sử dụng rộng rãi trong các ngành công nghiệp do phản ứng nhanh, thiết kế nhỏ gọn và tính linh hoạt, mặc dù có một số hạn chế như hao mòn cơ học.Việc chọn công tắc phù hợp phụ thuộc vào định mức điện, loại hoạt động, môi trường và chất lượng kết cấu để đảm bảo hiệu suất phù hợp và độ tin cậy lâu dài.
