Bộ điều khiển logic khả trình (PLC): Hoạt động, loại và ứng dụng

Bộ điều khiển logic khả trình (PLC) là thứ bạn sử dụng để tự động hóa máy móc và quy trình công nghiệp một cách đáng tin cậy và được kiểm soát.Trong bài viết này, bạn sẽ tìm hiểu PLC là gì, cách thức hoạt động của nó trong suốt chu trình quét và cách các thành phần phần cứng chính của nó hoạt động cùng nhau.Bạn cũng sẽ thấy các loại PLC khác nhau, ngôn ngữ lập trình phổ biến và cách các thiết bị đầu vào và đầu ra kết nối bộ điều khiển với thiết bị.Cuối cùng, bạn sẽ hiểu rõ PLC được sử dụng ở đâu và tại sao chúng lại quan trọng trong các hệ thống tự động hóa.

Danh mục

Hình 1. Bộ điều khiển logic khả trình (PLC)

Bộ điều khiển logic khả trình là gì?

Bộ điều khiển logic khả trình (PLC) là một thiết bị điều khiển công nghiệp chắc chắn được sử dụng để tự động hóa máy móc và quy trình.Nó được thiết kế để xử lý các nhiệm vụ điều khiển một cách đáng tin cậy trong môi trường có tiếng ồn điện, độ rung và thay đổi nhiệt độ.PLC được sử dụng rộng rãi vì chúng cung cấp khả năng điều khiển ổn định, lặp lại bằng phần mềm thay vì rơle có dây cứng.Chúng cho phép các hệ thống tự động hóa được sửa đổi hoặc mở rộng mà không cần nối lại toàn bộ bảng.Trong tự động hóa công nghiệp, PLC đóng vai trò là đơn vị ra quyết định trung tâm điều phối đầu vào và đầu ra theo logic được xác định trước.

PLC hoạt động như thế nào?

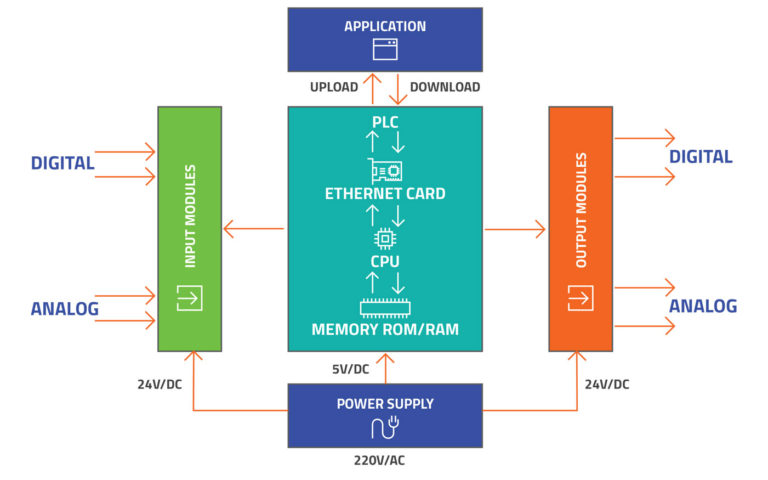

Hình 2. Chu trình vận hành PLC

PLC hoạt động bằng cách thực hiện lặp đi lặp lại một chu trình vận hành đơn giản và có thể dự đoán được gọi là chu trình quét.Như thể hiện trong hình, quá trình bắt đầu bằng việc quét đầu vào, trong đó PLC đọc trạng thái hiện tại của các tín hiệu được kết nối.Tiếp theo, bộ điều khiển thực hiện chương trình, áp dụng logic đã lưu trữ vào trạng thái đầu vào.Sau khi logic được đánh giá, PLC thực hiện cập nhật đầu ra, thay đổi tín hiệu đầu ra tương ứng.Trình tự này chạy liên tục theo vòng lặp, cho phép PLC phản ứng nhanh với những thay đổi.Hình minh họa vòng lặp đọc, xử lý và cập nhật khép kín này.Hoạt động dựa trên chu trình này đảm bảo kiểm soát thời gian và ổn định trong các hệ thống tự động hóa công nghiệp.

Các thành phần của hệ thống PLC

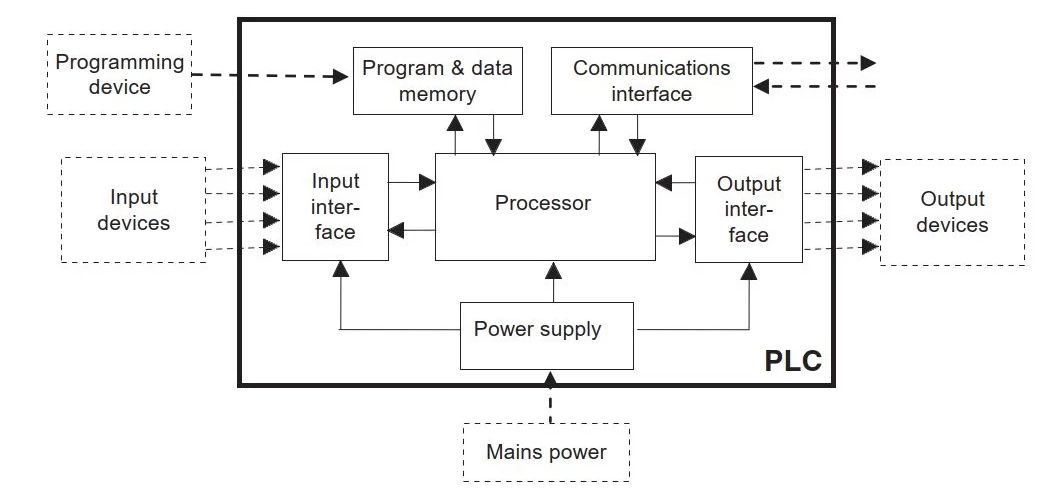

Hình 3. Các thành phần chính của hệ thống PLC

• CPU (Bộ xử lý trung tâm)

CPU là cốt lõi của PLC và chịu trách nhiệm xử lý các lệnh điều khiển.Nó quản lý việc thực thi logic, phối hợp nội bộ và vận hành bộ điều khiển tổng thể.CPU đảm bảo hành vi nhất quán và xác định trong các tác vụ tự động hóa.

• Nguồn điện

Bộ nguồn chuyển đổi năng lượng điện đến thành điện áp quy định theo yêu cầu của PLC.Nó cung cấp nguồn điện ổn định cho tất cả các mô-đun bên trong và bảo vệ hệ thống khỏi sự dao động điện áp.Cung cấp năng lượng đáng tin cậy là điều cần thiết để hoạt động liên tục.

• Mô-đun đầu vào

Các mô-đun đầu vào nhận tín hiệu từ các thiết bị bên ngoài và chuyển đổi chúng thành dạng mà PLC có thể nhận ra.Chúng cung cấp khả năng cách ly điện và điều hòa tín hiệu để bảo vệ các mạch bên trong.Các mô-đun này hoạt động như giao diện giữa quy trình vật lý và bộ điều khiển.

• Mô-đun đầu ra

Các mô-đun đầu ra gửi tín hiệu điều khiển từ PLC đến các thiết bị bên ngoài.Họ chuyển các quyết định kiểm soát nội bộ thành tín hiệu điện phù hợp với thiết bị hiện trường.Xử lý đầu ra thích hợp đảm bảo các hành động kiểm soát chính xác và an toàn.

• Bộ nhớ (Chương trình và Dữ liệu)

Bộ nhớ PLC lưu trữ các chương trình điều khiển và dữ liệu hệ thống cần thiết cho hoạt động.Nó giữ lại thông tin cấu hình và giá trị hoạt động trong thời gian chạy.Bộ nhớ đảm bảo PLC có thể thực thi logic một cách nhất quán qua các chu kỳ.

• Giao diện truyền thông

Giao diện truyền thông cho phép PLC trao đổi dữ liệu với các hệ thống bên ngoài.Chúng hỗ trợ tích hợp với các bộ điều khiển, hệ thống giám sát và thiết bị lập trình khác.Các giao diện này cho phép tự động hóa phối hợp trên các hệ thống lớn hơn.

Các loại PLC

PLC nhỏ gọn

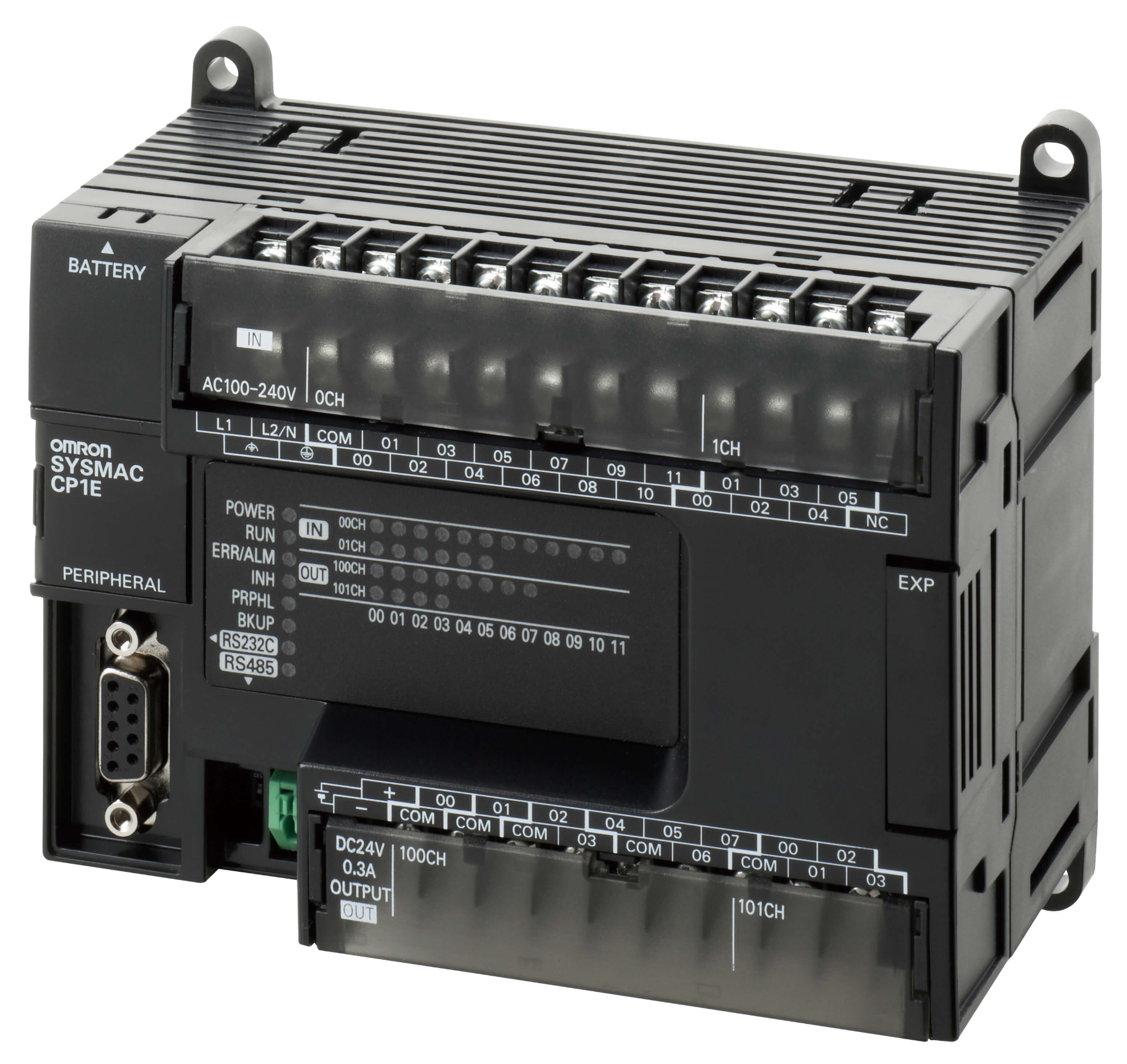

Hình 4. PLC nhỏ gọn

PLC nhỏ gọn là một bộ điều khiển độc lập với các đầu vào, đầu ra và chức năng xử lý cố định trong một bộ phận.Nó được thiết kế cho các nhiệm vụ tự động hóa nhỏ, nơi không gian và chi phí bị hạn chế.Hình minh họa cách tất cả các chức năng điều khiển được tích hợp vào một vỏ duy nhất.PLC nhỏ gọn dễ cài đặt và yêu cầu nối dây tối thiểu.Chúng thường được sử dụng trong các bảng điều khiển đơn giản và các máy độc lập.Thiết kế cố định của chúng làm cho chúng phù hợp với các ứng dụng có yêu cầu ổn định và được xác định rõ ràng.PLC nhỏ gọn cung cấp khả năng điều khiển đáng tin cậy mà không cần mở rộng hệ thống.

PLC mô-đun

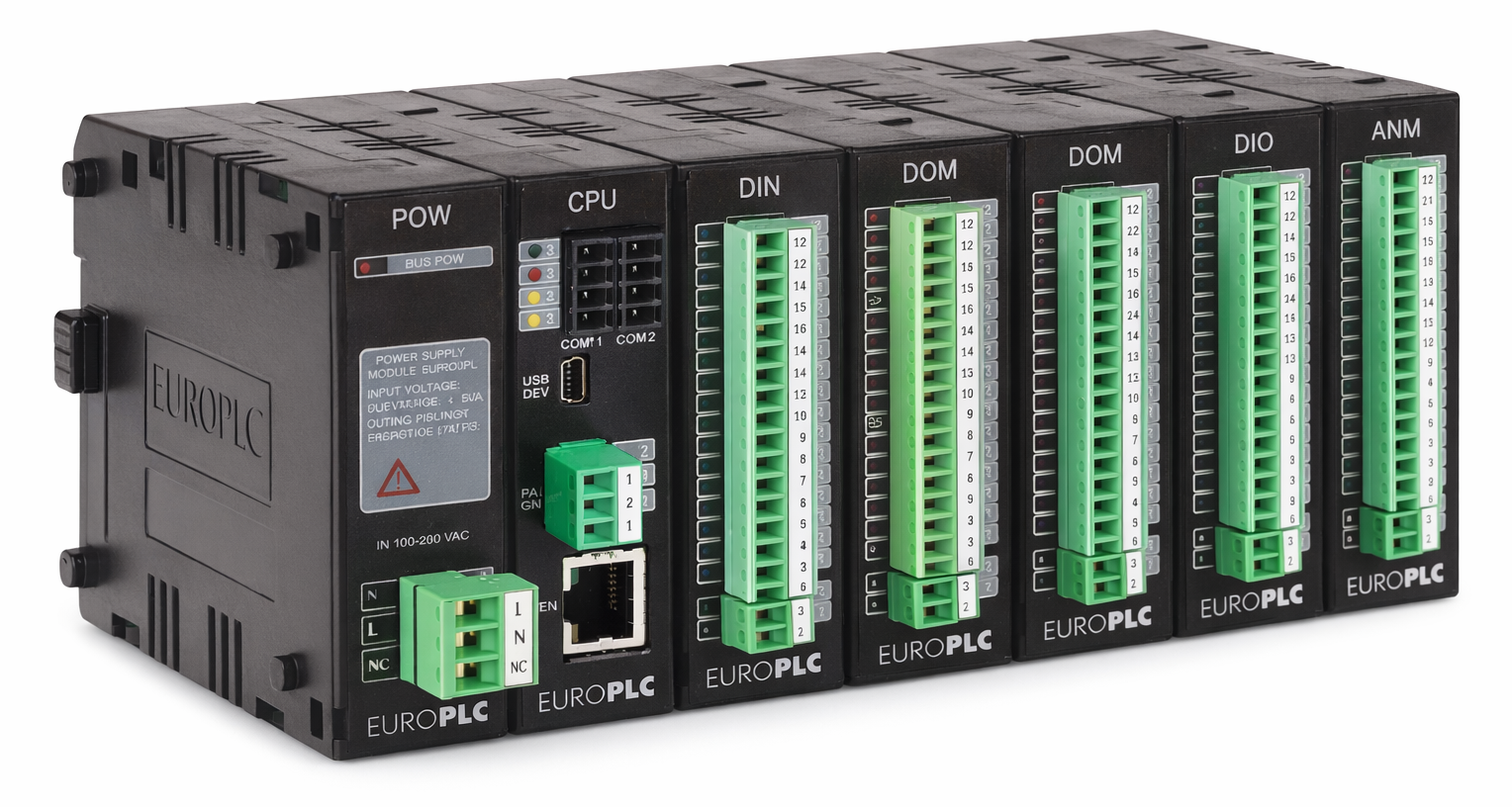

Hình 5. PLC mô-đun

PLC mô-đun bao gồm các mô-đun riêng biệt được kết nối với bộ điều khiển trung tâm.Mỗi mô-đun thực hiện một chức năng cụ thể, chẳng hạn như xử lý hoặc xử lý tín hiệu.Hình minh họa cách các mô-đun được sắp xếp cạnh nhau để tạo thành một hệ thống hoàn chỉnh.PLC mô-đun cho phép thêm hoặc bớt các mô-đun khi yêu cầu hệ thống thay đổi.Tính linh hoạt này làm cho chúng phù hợp với các hệ thống tự động hóa vừa và lớn.Việc mở rộng có thể được thực hiện mà không cần thay thế toàn bộ bộ điều khiển.PLC mô-đun hỗ trợ các giải pháp điều khiển có thể mở rộng và thích ứng.

PLC gắn trên giá

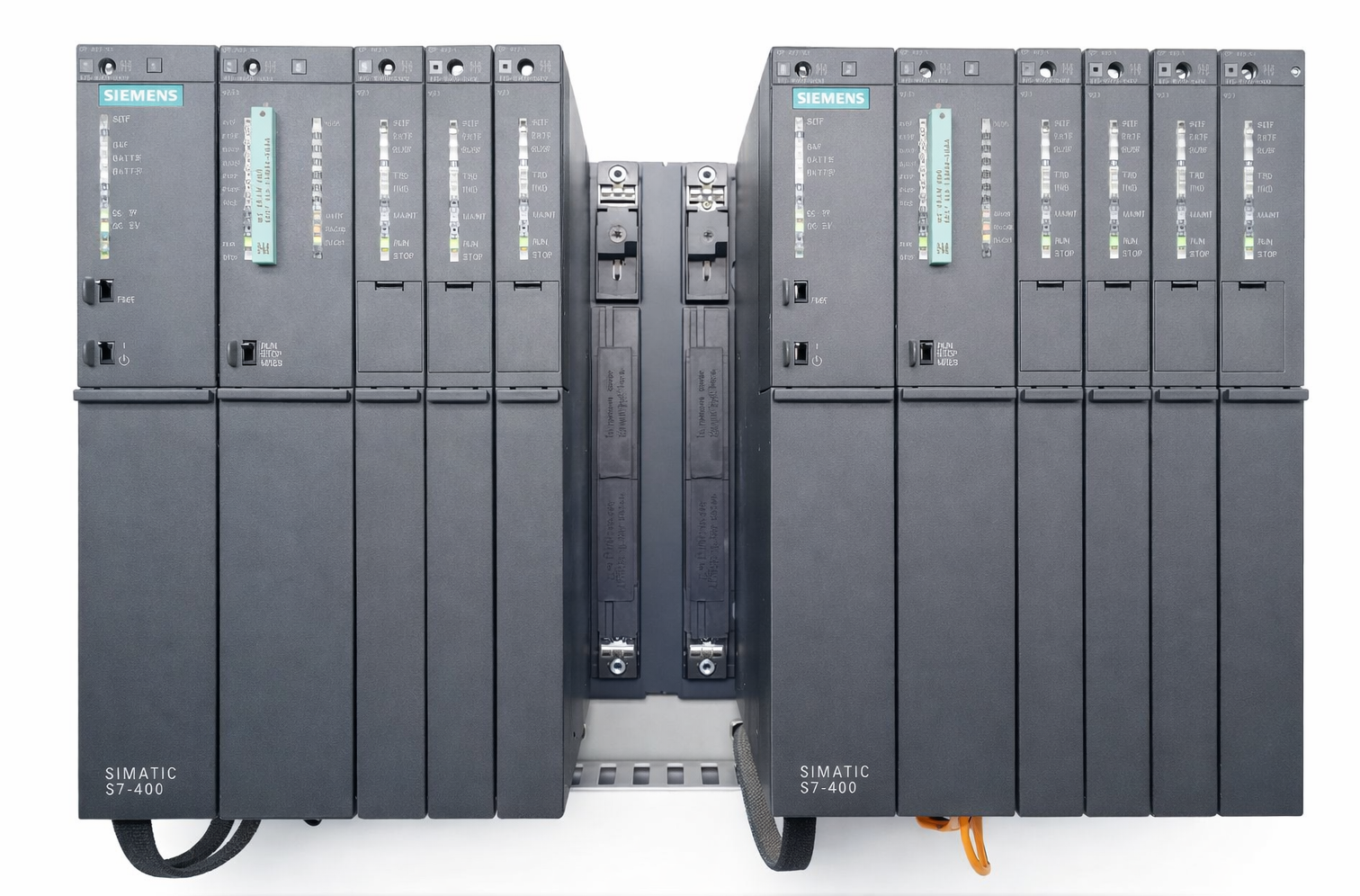

Hình 6. PLC gắn trên giá

PLC gắn trên giá là bộ điều khiển công suất cao được thiết kế cho các hệ thống điều khiển lớn.Nó sử dụng một giá đỡ chuyên dụng để chứa nhiều mô-đun chức năng trong một cấu trúc có tổ chức.Hình minh họa cho thấy các mô-đun được cài đặt vào một bảng nối đa năng dùng chung trong giá đỡ.PLC gắn trên giá hỗ trợ số lượng lớn tín hiệu và cấu hình phức tạp.Chúng được xây dựng cho các hệ thống yêu cầu độ tin cậy cao và hoạt động lâu dài.Cấu trúc này cho phép dễ dàng bảo trì và thay thế mô-đun.PLC gắn trên giá phù hợp với môi trường tự động hóa đòi hỏi khắt khe.

PLC an toàn

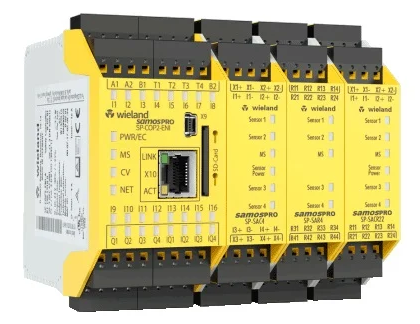

Hình 7. PLC an toàn

PLC an toàn là bộ điều khiển chuyên dụng được thiết kế để xử lý các chức năng điều khiển liên quan đến an toàn.Nó hoạt động tách biệt với logic điều khiển tiêu chuẩn để đảm bảo hoạt động an toàn đáng tin cậy.Hình này nêu bật các mô-đun và kết nối an toàn chuyên dụng được sử dụng cho nhiệm vụ bảo vệ.PLC an toàn giám sát tín hiệu và duy trì trạng thái hệ thống an toàn khi xảy ra tình trạng bất thường.Chúng được xây dựng với các tính năng dự phòng và phát hiện lỗi.PLC an toàn đảm bảo các phản ứng được kiểm soát và dự đoán trong các hệ thống quan trọng về an toàn.

Ngôn ngữ lập trình PLC

Logic bậc thang (LD)

Ladder Logic (LD) là ngôn ngữ lập trình PLC đồ họa được mô phỏng theo các mạch điều khiển rơle truyền thống.Nó thể hiện logic điều khiển bằng cách sử dụng các bậc được bố trí giữa hai thanh ray thẳng đứng, tương tự như sơ đồ thang điện.Các tiếp điểm và cuộn dây được sử dụng để thể hiện các điều kiện logic và các hành động điều khiển một cách trực quan.Cấu trúc này làm cho các mối quan hệ kiểm soát dễ dàng được nhận biết và làm theo.Logic bậc thang cho thấy rõ ràng các điều kiện logic được kết hợp như thế nào để hình thành các quyết định điều khiển.Do bố cục quen thuộc nên nó rất dễ đọc ngay cả đối với người mới bắt đầu.LD được sử dụng rộng rãi để tạo ra logic điều khiển PLC rõ ràng và dễ bảo trì.

Sơ đồ khối chức năng (FBD)

Sơ đồ khối chức năng (FBD) là ngôn ngữ lập trình PLC dựa trên khối được sử dụng để thể hiện các chức năng điều khiển một cách trực quan.Nó tổ chức logic điều khiển thành các khối chức năng được kết nối bằng các đường tín hiệu.Mỗi khối thực hiện một thao tác cụ thể như xử lý logic, so sánh hoặc thao tác tín hiệu.Các kết nối giữa các khối cho thấy dữ liệu chảy qua logic điều khiển như thế nào.Cấu trúc trực quan này giúp đơn giản hóa các mối quan hệ điều khiển phức tạp.FBD rất phù hợp để biểu diễn các chức năng điều khiển logic và liên tục.Nó cung cấp một cách rõ ràng và có cấu trúc để xây dựng các chương trình PLC.

Văn bản có cấu trúc (ST)

Văn bản có cấu trúc (ST) là ngôn ngữ lập trình PLC dựa trên văn bản, cấp độ cao.Nó mô tả logic điều khiển bằng cách sử dụng các câu lệnh có thể đọc được được sắp xếp theo định dạng có cấu trúc.Cách tiếp cận này cho phép các điều kiện và tính toán phức tạp được thể hiện rõ ràng.Văn bản có cấu trúc rất hữu ích khi logic điều khiển yêu cầu các biểu thức toán học hoặc logic chính xác.Định dạng bằng văn bản giúp tổ chức logic theo thứ tự rõ ràng và hợp lý.Nó thường được sử dụng trong các ứng dụng điều khiển tiên tiến và dựa trên dữ liệu.

Danh sách hướng dẫn (IL)

Danh sách lệnh (IL) là ngôn ngữ lập trình PLC cấp thấp dựa trên các lệnh văn bản ngắn.Nó thể hiện logic điều khiển như một chuỗi các lệnh được thực hiện theo một thứ tự xác định.Mỗi lệnh thực hiện một thao tác cụ thể trên dữ liệu điều khiển.Định dạng này nhỏ gọn và phù hợp chặt chẽ với cách xử lý các lệnh điều khiển nội bộ.IL cung cấp một cách trực tiếp và có cấu trúc để thể hiện logic điều khiển cơ bản.Nó giúp minh họa luồng hoạt động điều khiển riêng lẻ.Danh sách lệnh tập trung vào việc trình bày logic ngắn gọn và có trật tự.

Biểu đồ hàm tuần tự (SFC)

Biểu đồ chức năng tuần tự (SFC) là ngôn ngữ lập trình PLC được sử dụng để tổ chức logic điều khiển thành các bước tuần tự.Nó thể hiện các quy trình như một chuỗi các giai đoạn xác định được kết nối bằng các chuyển tiếp.Mỗi bước xác định một trạng thái vận hành cụ thể trong trình tự điều khiển.Sự chuyển tiếp cho biết các điều kiện cần thiết để chuyển từ bước này sang bước tiếp theo.Cấu trúc này làm cho quy trình tổng thể trở nên dễ hiểu.SFC lý tưởng cho việc tổ chức các chuỗi điều khiển nhiều bước.Nó giúp đơn giản hóa cấu trúc logic điều khiển quá trình phức tạp.

Thiết bị đầu vào và đầu ra PLC

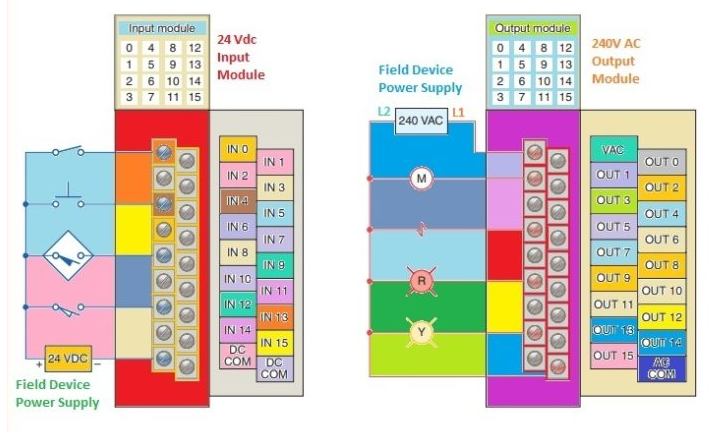

Hình 8. Thiết bị đầu vào và đầu ra PLC

Thiết bị đầu vào và đầu ra PLC là các thành phần bên ngoài kết nối bộ điều khiển với quy trình vật lý.Các thiết bị đầu vào gửi tín hiệu từ trường đến PLC, trong khi các thiết bị đầu ra nhận tín hiệu điều khiển từ PLC.Như thể hiện trong hình, các thiết bị đầu vào bao gồm các cảm biến và công tắc phát hiện các điều kiện vật lý.Các thiết bị đầu ra bao gồm bộ truyền động, đèn báo và động cơ thực hiện hành động.Sơ đồ minh họa cách định tuyến tín hiệu trường giữa các thiết bị và bộ điều khiển.Sự tương tác này cho phép PLC giám sát và tác động đến quá trình.Các thiết bị đầu vào và đầu ra tạo thành liên kết giao tiếp giữa logic tự động hóa và thiết bị.

Ưu điểm của việc sử dụng PLC

PLC mang lại một số lợi ích chính khiến chúng trở nên lý tưởng cho tự động hóa công nghiệp.

• Độ tin cậy cao và hoạt động ổn định trong môi trường khắc nghiệt

• Logic điều khiển linh hoạt có thể được sửa đổi thông qua phần mềm

• Giảm hệ thống dây điện so với hệ thống điều khiển dựa trên rơle

• Khắc phục sự cố nhanh hơn thông qua các tính năng chẩn đoán

• Khả năng mở rộng dễ dàng để hỗ trợ mở rộng hệ thống

Ứng dụng của PLC

1. Dây chuyền sản xuất và lắp ráp

PLC điều khiển băng tải, máy móc và trạm làm việc tự động.Chúng đảm bảo hoạt động đồng bộ và sản lượng sản xuất nhất quán.Độ tin cậy của chúng hỗ trợ quá trình sản xuất liên tục.

2. Công nghiệp chế biến

Trong các nhà máy xử lý, PLC quản lý các biến như mức, lưu lượng và nhiệt độ.Chúng giúp duy trì điều kiện hoạt động ổn định.Việc kiểm soát này cải thiện tính nhất quán của sản phẩm và độ an toàn của quy trình.

3. Hệ thống tự động hóa tòa nhà

PLC được sử dụng để điều khiển hệ thống chiếu sáng, thông gió và truy cập.Chúng cho phép giám sát tập trung các hoạt động của tòa nhà.Điều này cải thiện hiệu quả năng lượng và phối hợp hệ thống.

4. Hệ thống điện và tiện ích

PLC giám sát và điều khiển các thiết bị điện và tiện ích.Chúng hỗ trợ hoạt động đáng tin cậy của các trạm biến áp và cơ sở xử lý.Phản ứng nhanh của họ cải thiện sự ổn định của hệ thống.

5. Giao thông và cơ sở hạ tầng

PLC quản lý các hệ thống tín hiệu, giám sát và phụ trợ.Chúng giúp duy trì hoạt động an toàn và có thể dự đoán được.Điều này hỗ trợ độ tin cậy của cơ sở hạ tầng quy mô lớn.

PLC so với SCADA so với DCS

tham số	PLC	SCADA	DCS
Vai trò chính	Kiểm soát trực tiếp	Giám sát và giám sát	Kiểm soát quá trình phân tán
Cấp hệ thống	Cấp trường	Cấp giám sát	Cấp độ quy trình
Kiểm soát thực thi	Có	Không	Có
Kiến trúc hệ thống	Tập trung	Giám sát tập trung	phân phối
Phạm vi kiểm soát điển hình	Máy hoặc tế bào	Toàn cảnh nhà máy	Đơn vị xử lý
Xử lý dữ liệu	Kiểm soát dữ liệu	Dữ liệu quy mô lớn	Kiểm soát và dữ liệu
Giao diện người dùng	Tối thiểu	HMI đồ họa	HMI tích hợp
Độ phức tạp của hệ thống	Thấp đến trung bình	Trung bình	Cao
Sự phụ thuộc vào mạng	Thấp	Cao	Cao
Hỗ trợ dự phòng	Bị giới hạn	Dựa trên phần mềm	Tích hợp sẵn
Phương pháp mở rộng	I/O mô-đun	Chia tỷ lệ phần mềm	Các nút phân phối
Trọng tâm cấu hình	Điều khiển logic	Trực quan hóa	Phối hợp quy trình
Trọng tâm bảo trì	Logic phần cứng	Phần mềm và dữ liệu	Toàn hệ thống
Vai trò tích hợp	Nút điều khiển	Lớp giám sát	Hệ thống điều khiển cốt lõi

Kết luận

PLC hoạt động bằng cách liên tục đọc đầu vào, xử lý logic và cập nhật đầu ra để điều khiển máy móc một cách chính xác và nhất quán.Cấu trúc phần cứng, các loại bộ điều khiển linh hoạt và ngôn ngữ lập trình được tiêu chuẩn hóa cho phép bạn thiết kế hệ thống cho cả nhiệm vụ tự động hóa nhỏ và lớn.Bằng cách liên kết các cảm biến và bộ truyền động để điều khiển logic, PLC cho phép bạn kiểm soát trực tiếp các quy trình.Độ tin cậy, tính linh hoạt và khả năng sử dụng rộng rãi trong các ngành công nghiệp khiến chúng trở thành công nghệ cốt lõi trong tự động hóa công nghiệp.
