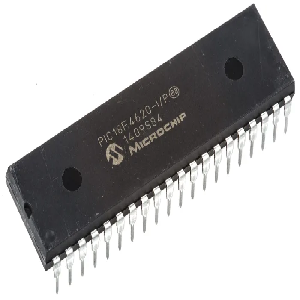

Bộ vi điều khiển PIC18F4620

Bài viết này bắt đầu bằng cách khám phá vi điều khiển PIC18F4620, thảo luận về sự cân bằng của nó giữa sức mạnh tính toán và hiệu quả chi phí.Chúng tôi sẽ kiểm tra chi tiết các khả năng vi điều khiển của vi điều khiển, chẳng hạn như độ bền và hiệu quả năng lượng của nó.Phương pháp này không chỉ làm cho thông tin trở nên dễ hiểu hơn mà còn hữu ích hơn cho bạn, khuyến khích sự đánh giá sâu hơn về công nghệ và thúc đẩy khám phá thêm vào vai trò của PIC18F4620 trong việc thúc đẩy công nghệ vi điều khiển.

Danh mục

Tổng quan về PIC18F4620

Các PIC18F4620 Trình vi điều khiển thể hiện sự pha trộn của hiệu quả tính toán và hiệu quả chi phí, tận dụng bộ nhớ chương trình flash nâng cao của nó để có độ bền vượt trội và tuổi thọ mở rộng.Đặc tính này tìm thấy tiện ích trong các ứng dụng yêu cầu viết lại bộ nhớ thường xuyên, đảm bảo độ tin cậy dài hạn.Sê -ri PIC18 bao gồm PIC18F2525Thì PIC18F2620Thì PIC18F4525, Và PIC18F4620 Các mô hình được chế tạo để đáp ứng nhu cầu của các triển khai hiệu suất cao và nhạy cảm với năng lượng.

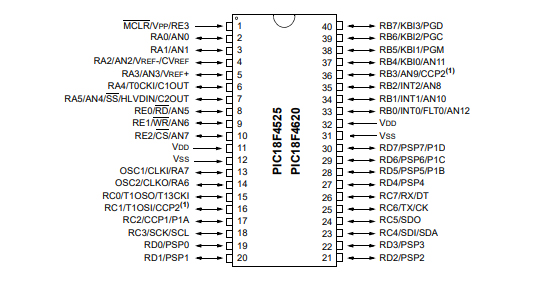

Pinout của PIC18F4620

Cấu hình pin

Ghế nguồn và Ground

Các yêu cầu năng lượng cho PIC18F4620 trong khoảng từ 2V đến 5,5V, được phục vụ thông qua các chân VDD và VSS.VDD kết nối với điện áp cung cấp dương.VSS được chỉ định cho mặt đất.

Đặt các tụ điện tách rời thích hợp, chẳng hạn như các loại gốm hoặc tantalum, gần các chân này giúp giảm tiếng ồn và duy trì hoạt động ổn định, cung cấp công suất ổn định củng cố hiệu suất vi điều khiển nhất quán.

Chân dao động

Các chân OSC1 và OSC2 được sử dụng để kết nối các tinh thể bên ngoài hoặc bộ cộng hưởng, tạo tín hiệu đồng hồ cần thiết cho hoạt động.Sự lựa chọn của nguồn đồng hồ được sử dụng vì nó ảnh hưởng đến cả mức tiêu thụ năng lượng và hiệu suất.Chọn các thành phần dao động phù hợp đảm bảo rằng các chức năng vi điều khiển ở tần số mong muốn với jitter tối thiểu.

Cổng đầu vào/đầu ra

Bộ vi điều khiển bao gồm một số cổng I/O: Porta, Portb, Portc, Portd và Porte.Mỗi cổng, bao gồm nhiều chân, có thể được cấu hình là đầu vào hoặc đầu ra tùy thuộc vào yêu cầu ứng dụng.

Sử dụng hiệu quả các cổng này có thể hợp lý hóa các quy trình thiết kế, khởi tạo các thanh ghi Tris xác định trạng thái đầu vào hoặc đầu ra của các chân để điều khiển các mạch bên ngoài như cảm biến, công tắc và đèn LED.

Chân chức năng đặc biệt

Các chân cụ thể được phân bổ cho các chức năng chuyên dụng:

Các kênh chuyển đổi tương tự sang số (ADC)

Đầu ra điều chế độ rộng xung (PWM)

Giao diện giao tiếp: UART, SPI và I2C

Tận dụng các thiết bị ngoại vi tích hợp này, chẳng hạn như bộ định thời và mô-đun giao tiếp, làm phong phú các thiết kế mạch và tăng chức năng.Ví dụ, việc sử dụng giao tiếp UART tích hợp có thể đơn giản hóa các nỗ lực mã hóa và tăng cường độ tin cậy truyền dữ liệu trong các dự án truyền thông nối tiếp.

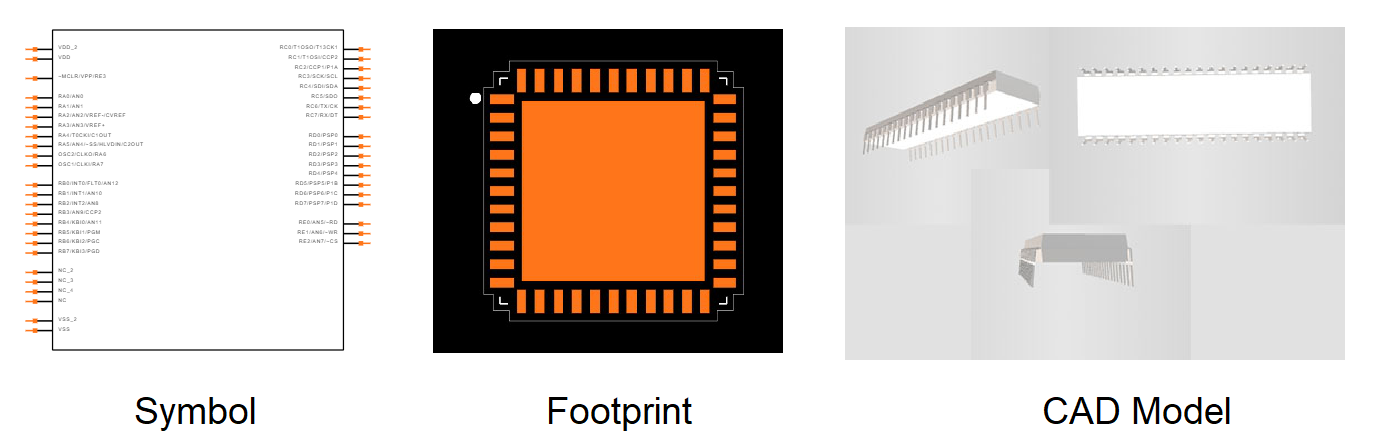

Biểu tượng PIC18F4620, Dấu chân và Mô hình CAD

Biểu tượng PIC18F4620

Biểu tượng của PIC18F4620 đóng vai trò là biểu diễn đồ họa được sử dụng trong sơ đồ để chỉ ra thành phần và các kết nối điện của nó.Biểu tượng bao gồm tất cả các chân và các chức năng được chỉ định của chúng, cho phép thiết kế sơ đồ liền mạch.

Dấu chân PIC18F4620

Dấu chân cho PIC18F4620 chỉ định bố cục vật lý và kích thước của thành phần trên PCB.Điều này bao gồm sự sắp xếp và kích thước của miếng đệm, tốt cho hàn an toàn và đáng tin cậy.

Mô hình CAD PIC18F4620

Mô hình CAD (Thiết kế hỗ trợ máy tính) cung cấp biểu diễn 3D của vi điều khiển PIC18F4620, chi tiết các khía cạnh vật lý như chiều cao, chiều rộng và bố cục pin.Mô hình CAD là công cụ cho thiết kế PCB chính xác, cho phép vị trí chính xác và lập kế hoạch không gian.

Các tính năng của PIC18F4620

PIC18F4620 cung cấp các chế độ vận hành thích ứng với các yêu cầu tiết kiệm năng lượng khác biệt, thêm một liên lạc vào khả năng sử dụng của nó:

Chế độ hoạt động

Chạy: Kích hoạt cả CPU và các thiết bị ngoại vi, đảm bảo khả năng đáp ứng ngay lập tức cho các tác vụ hoạt động.

Nhớ: Vô hiệu hóa CPU trong khi duy trì hoạt động ngoại vi, hoàn hảo cho các kịch bản trong đó các quy trình nền đòi hỏi sự chú ý.

Ngủ: Năng lượng xuống CPU và các thiết bị ngoại vi, lý tưởng để bảo tồn năng lượng trong thời gian không hoạt động.

Hiệu quả năng lượng

Rò rỉ đầu vào 50A cực thấp: Điều này giảm thiểu dòng điện ngoài ý muốn, một yếu tố trong các ứng dụng chính xác trong đó rò rỉ có thể làm tổn hại hiệu suất và, bằng cách mở rộng, độ tin cậy.

Chế độ chạy: Tiêu thụ một 11 11 khiêm tốn, phản ánh sự phù hợp của nó đối với các hoạt động nhạy cảm với sức mạnh cần được kích hoạt thường xuyên mà không cần rút ra năng lượng quá mức.

Chế độ nhàn rỗi: Vẽ chỉ 2.5 Pha, có lợi cho các nhiệm vụ yêu cầu giám sát ngoại vi mà không đòi hỏi sức mạnh xử lý đầy đủ.

Chế độ ngủ: Sử dụng 100a cực kỳ thấp, lý tưởng cho các ứng dụng trong đó bảo quản thời lượng pin trong thời gian dài không hoạt động là rất lớn.

Dao động Timer1: Hoạt động ở 900NA với tần số 32 kHz, duy trì các chức năng chấm công với công suất tối thiểu, đảm bảo độ chính xác của các hoạt động phụ thuộc thời gian ngay cả ở trạng thái công suất thấp.

Đồng thời gian của WatchDog: Tiêu thụ 1.4 Pha, góp phần ổn định hệ thống bằng cách tự động đặt lại vi điều khiển nếu lỗi phần mềm hoặc trạng thái không phản hồi được phát hiện, bảo vệ bảo vệ vì dựa vào dịch vụ không bị gián đoạn.

Các ứng dụng trong các hệ thống nhúng

Cân bằng hiệu suất với mức tiêu thụ năng lượng: Chọn các chế độ phù hợp dựa trên nhu cầu hoạt động có thể kéo dài thời lượng pin trong các thiết bị di động.

Độ chính xác và độ tin cậy: Dòng dao động rò rỉ đầu vào cực thấp và các bộ dao động hiệu quả đảm bảo hệ thống vẫn chính xác và đáng tin cậy, ngay cả khi hoạt động ở các trạng thái công suất thấp.

Ưu điểm của PIC18F4620

Linh hoạt dao động

Crystal Dao động: Hoạt động lên đến 40 MHz, được tăng cường bởi vòng khóa pha 4 lần (PLL), cung cấp hiệu suất và tốc độ đáng chú ý, làm cho nó phù hợp cho các ứng dụng cần độ chính xác.

Chế độ RC: Xử lý tối đa 4 MHz với thiết lập bộ điện trở bên ngoài (RC), có thể mở rộng đến 40 MHz với nguồn đồng hồ bên ngoài, cung cấp khả năng thích ứng trong các kịch bản khác nhau.

Khối dao động bên trong: dao động từ 31 kHz đến 8 MHz, đảm bảo thời gian thức dậy nhanh chóng từ chế độ ngủ (1 Pha), làm giảm độ trễ và hỗ trợ trong quản lý năng lượng hiệu quả.

Màn hình đồng hồ không an toàn: Thêm độ tin cậy bằng cách đảm bảo tắt máy an toàn trong trường hợp lỗi đồng hồ ngoại vi, tăng cường độ mạnh của hệ thống.

Thiết bị ngoại vi đáng chú ý

Bồn chìm/nguồn hiện tại cao: Mỗi pin I/O quản lý tối đa 25 mA, đáp ứng các yêu cầu năng lượng cao hơn mà không có trình điều khiển bên ngoài.

Nhiều ngắt và đầu ra PWM: Tính năng này hỗ trợ điều khiển đồng bộ đối với các mô -đun khác nhau cho hệ thống điều khiển và truyền thông động cơ, nâng cao hiệu quả hoạt động.

Cổng nối tiếp đồng bộ chủ (MSSP): Hỗ trợ các giao thức SPI/I2C bắt buộc đối với giao tiếp đa IC hiệu quả, cho phép tích hợp liền mạch trong các thiết kế tinh vi.

Mô-đun USART và ADC nâng cao: USART hỗ trợ cả hai chế độ không đồng bộ và đồng bộ, trong khi ADC 10 bit cung cấp tới 13 kênh để thu thập dữ liệu rộng rãi và giao tiếp nối tiếp trong giao tiếp cảm biến và từ xa.

Các bộ so sánh tương tự và HLVD: Các bộ so sánh tương tự kép và phát hiện cao cấp/thấp 16 cấp (HLVD) tạo điều kiện cho việc theo dõi điện áp chính xác và ra quyết định, hỗ trợ các ứng dụng đòi hỏi chính xác.

Các tính năng đặc biệt

C Kiến trúc được tối ưu hóa trình biên dịch: Được điều chỉnh cho các trình biên dịch C, tính năng này đơn giản hóa sự phát triển, hợp lý hóa đường dẫn đến thị trường cho các dự án phức tạp.

Chu kỳ bộ nhớ bền: Cung cấp 100.000 chu kỳ xóa/ghi cho flash nâng cao và tối đa 1.000.000 chu kỳ cho EEPROM, đảm bảo độ bền và độ tin cậy của dữ liệu được lưu trữ trong các ứng dụng nghiêm ngặt.

Tự lập trình và gỡ lỗi trong mạch: Hỗ trợ tự lập trình và gỡ lỗi trong mạch thông qua hai chân, cải thiện tính linh hoạt của lập trình và hiệu quả khắc phục sự cố, một lợi thế đáng chú ý trong các hoạt động kỹ thuật khác nhau.

Phạm vi điện áp rộng: Hoạt động từ 2.0V đến 5,5V với các tùy chọn thiết lập lại màu nâu, cung cấp hiệu suất ổn định trên các điều kiện năng lượng khác nhau trong các thiết bị di động và nhạy cảm với năng lượng.

Thông số kỹ thuật PIC18F4620

Kiểu	Tham số
Thời gian dẫn đầu của nhà máy	6 tuần
Gắn kết	Qua lỗ
Loại gắn kết	Qua lỗ
Gói / trường hợp	40-DIP (0.600, 15.24mm)
Số lượng ghim	40
Bộ chuyển đổi dữ liệu	A/D 13x10b
Số lượng I/OS	36
Đồng hồ bấm giờ	Đúng
Nhiệt độ hoạt động	-40 ° C ~ 125 ° C TA
Bao bì	Ống
Loạt	PIC® 18F
Xuất bản	2004
Mã JESD-609	E3
Mã PBFREE	Đúng
Trạng thái một phần	Tích cực
Mức độ nhạy cảm độ ẩm (MSL)	Không áp dụng
Số lượng chấm dứt	40
Kết thúc thiết bị đầu cuối	TIN MATTE (SN)
Tiêu tán công suất tối đa	1W
Vị trí thiết bị đầu cuối	HAI
Cung cấp điện áp	5V
Tính thường xuyên	40 MHz
Số phần cơ sở	PIC18F4620
Số pin	40
Cung cấp điện áp-Max (VSUP)	5.5V
Nguồn cung cấp điện	5V
Giao diện	I2c, spi, uart, usart
Kích thước bộ nhớ	64kb
Loại dao động	Nội bộ
Kích thước ram	3,8k x 8
Điện áp - Cung cấp (VCC/VDD)	4.2V ~ 5,5V
UPS/UCS/Loại ICS ngoại vi	Vi điều khiển
Số lượng bit	8
Bộ xử lý cốt lõi	Pic
Ngoại vi	Phát hiện/thiết lập lại màu nâu, HLVD, POR, PWM, WDT
Loại bộ nhớ chương trình	Flash
Kích thước cốt lõi	8 bit
Kích thước bộ nhớ chương trình	64kb 32k x 16
Kết nối	I2C, SPI, UART/USART
Cung cấp hiện tại-max	35mA
Kích thước bit	8
Thời gian truy cập	40 s
Có ADC	ĐÚNG
Kênh DMA	KHÔNG
Chiều rộng xe buýt dữ liệu	8b
Số lượng bộ đếm thời gian/quầy	4
Kích thước Eeprom	1K x 8
Gia đình CPU	Pic
Số kênh ADC	13
Số kênh PWM	2
Số kênh USB	1
Chiều cao	4.953mm
Chiều dài	53,09mm
Chiều rộng	14.732mm
Đạt được SVHC	Không có SVHC
Bức xạ cứng	KHÔNG
Trạng thái Rohs	Rohs3 tuân thủ
Dẫn đầu miễn phí	Dẫn đầu miễn phí

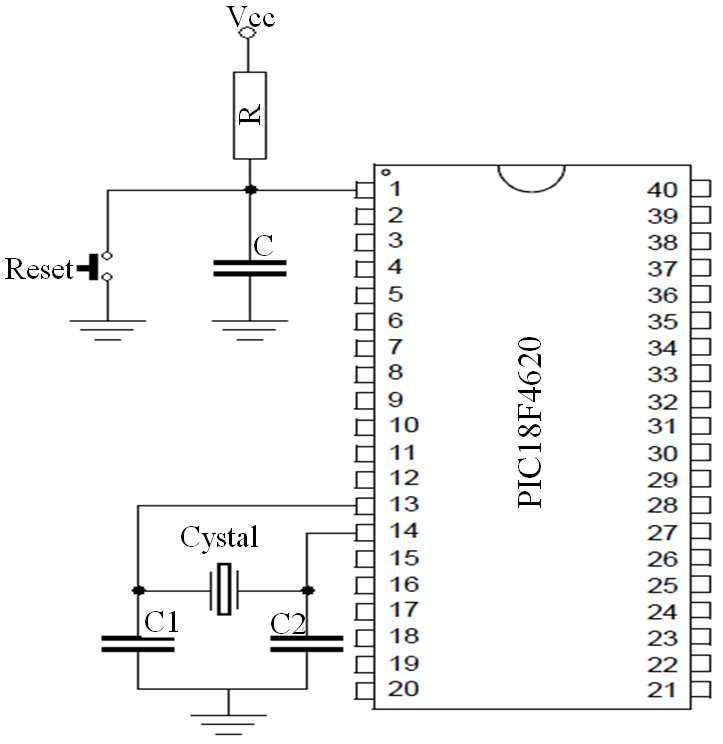

Sơ đồ khối chức năng

Các mô hình tương đương của PIC18F4620

• PIC18F4620-I/mLBộ vi điều khiển và bộ xử lý

• PIC18LF4620-I/mLBộ vi điều khiển và bộ xử lý

• PIC18LF4620T-E/MLBộ vi điều khiển và bộ xử lý

• PIC18F4620-E/MLBộ vi điều khiển và bộ xử lý

PIC18F4620 Các bộ phận tương đương

Số phần	Nhà sản xuất	Gói / trường hợp	Số lượng ghim	Chiều rộng xe buýt dữ liệu	Số lượng I/O.	Giao diện	Kích thước bộ nhớ	Cung cấp điện áp	Ngoại vi	Xem so sánh
PIC18F4620-E/P.	Công nghệ vi mạch	40-DIP (0.600, 15.24mm)	40	8 b	36	I2c, spi, uart, usart	64 kb	5 v	Phát hiện/thiết lập lại màu nâu, hlvd, por, pwm, WDT
PIC18F4680-E/P.	Công nghệ vi mạch	40-DIP (0.600, 15.24mm)	40	8 b	36	CAN, I2C, SPI, UART, USART	64 kb	5 v	Phát hiện/thiết lập lại màu nâu, hlvd, por, pwm, WDT	PIC18F4620-E/P VS PIC18F4680-E/P.
PIC18F4680-I/p	Công nghệ vi mạch	40-DIP (0.600, 15.24mm)	40	8 b	36	CAN, I2C, SPI, UART, USART	64 kb	5 v	Phát hiện/thiết lập lại màu nâu, hlvd, por, pwm, WDT	PIC18F4620-E/P VS PIC18F4680-I/P.
PIC18F4610-I/P	Công nghệ vi mạch	40-DIP (0.600, 15.24mm)	40	8 b	36	I2c, spi, uart, usart	64 kb	5 v	Phát hiện/thiết lập lại màu nâu, hlvd, por, pwm, WDT	PIC18F4620-E/P VS PIC18F4610-I/P.

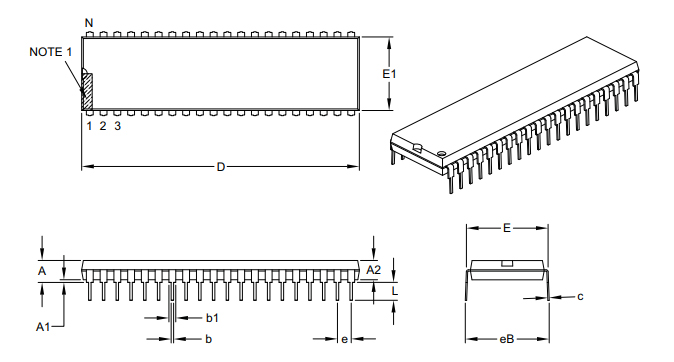

Bao bì và kích thước của PIC18F4620

Kích thước PIC18F4620	Giới hạn kích thước	Min (inch)	Nom (inch)	Tối đa (inch)
Số lượng ghim	N		40
Sân bóng đá	e		0,100 BSC
Top đến máy bay chỗ ngồi	MỘT			0,25
Độ dày gói đúc	A2	0,125		0,195
Cơ sở đến mặt phẳng chỗ ngồi	A1	0,015
Vai đến vai	E	0,59		0,625
Chiều rộng gói đúc	E1	0,485		0,58
Chiều dài tổng thể	D	1,98		2.095
Mẹo đến mặt phẳng chỗ ngồi	L	0.115		0,2
Độ dày chì	c	0,008		0,015
Chiều rộng chì trên	B1	0,03		0,07
Chiều rộng chì thấp hơn	b	0,014		0,023
Khoảng cách hàng tổng thể	eb			0,7

Nhà sản xuất nền

Microchip Technology Inc. vượt trội trong vi điều khiển, tín hiệu hỗn hợp và tiến bộ tương tự.Công ty tích cực tham gia vào việc tiếp cận giáo dục, cung cấp một bộ sưu tập tài nguyên rộng lớn.Trong số đó có các phòng thí nghiệm có tổ chức, chương trình giảng dạy chi tiết, các buổi đào tạo chuyên ngành và các công cụ phát triển nâng cao.

Biểu dữ liệu PDF

PIC18LF4620-I/ML DataSheets:

PIC18FX525, X620 DataSheet.pdf

Thay đổi nhãn và đóng gói 23/sep/2015.pdf

Thay đổi đóng gói 10/tháng 10/2016.pdf

Thông số kỹ thuật lập trình PIC18F (2, 4) ZZZ.pdf

2.73khz.pdf

Dây trái phiếu Chg Qual 19/Jul/2016.PDF

PIC18F4620-E/P DATECHEETS:

Thông số kỹ thuật lập trình PIC18F (2, 4) ZZZ.pdf

PIC18FX525, X620 DataSheet.pdf

Thay đổi nhãn và đóng gói 23/sep/2015.pdf

Thay đổi đóng gói 10/tháng 10/2016.pdf

MULT DEV 13/APR/2020.PDF

Dây chg 13/tháng 1/2016.pdf

Câu hỏi thường gặp [Câu hỏi thường gặp]

1. PIC18F4620 là gì?

PIC18F4620 là một vi điều khiển đa năng được ca ngợi vì khả năng thích ứng của nó trong các ứng dụng công nghiệp.Kiến trúc của nó, được thiết kế để giảm thiểu việc sử dụng năng lượng, cung cấp các khả năng xử lý mạnh mẽ cộng hưởng tốt trong môi trường nghiêm ngặt.Những người khác thường nghiêng về phía vi điều khiển này với độ bền của nó và hỗ trợ công cụ rộng rãi giúp đơn giản hóa các quy trình phát triển.

2. Làm cách nào để lập trình PIC18F4620?

Để lập trình PIC18F4620, hãy làm theo các bước sau:

Mở MPLAB, một IDE bao gồm tất cả được thiết kế cho các sản phẩm vi mạch.

Chọn loại dự án bạn đang làm việc.

Chỉ định mô hình vi điều khiển chính xác.

Chọn trình biên dịch thích hợp.

Xác định đường dẫn dự án cho quy trình làm việc có tổ chức.

3. Kích thước của PIC18F4620 là bao nhiêu?

PIC18F4620, với kích thước 2,095 x 0,58 x 0,195 inch, phù hợp với không gian chặt chẽ, được yêu cầu trong các hệ thống nhỏ gọn và nhúng.Kích thước này cho phép tích hợp dễ dàng vào các bố cục phần cứng khác nhau, phù hợp với các nguyên tắc thiết kế có ý thức không gian thúc đẩy các tiến bộ công nghệ đương đại.
