Bộ vi điều khiển PIC18F2550: Kiến trúc, Pinout và Ứng dụng

Hướng dẫn chuyên sâu này khám phá PIC18F2550, được thiết kế để quản lý hiệu quả nhiều thiết bị ngoại vi trong khi giảm thiểu mức tiêu thụ năng lượng.Bao gồm kiến ​​trúc, pinout, thông số kỹ thuật và một loạt các ứng dụng, bài viết này cung cấp một cái nhìn toàn diện về các tính năng và tiềm năng của nó trong thế giới tập trung vào công nghệ ngày nay.

Danh mục

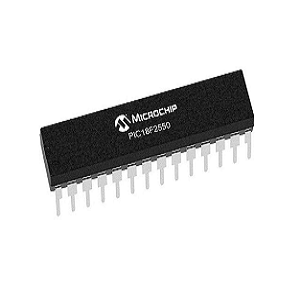

Tổng quan về vi điều khiển PIC18F2550

Các PIC18F2550 Trình vi điều khiển là một lựa chọn phổ biến và thân thiện với ngân sách, được hỗ trợ bởi một cộng đồng trực tuyến sôi động, làm cho nó thân thiện với người mới bắt đầu cho các dự án điện tử.Nó có 32K byte bộ nhớ flash và 24 chân I/O có thể lập trình, cho phép tương tác dễ dàng với các thiết bị khác nhau.Giao diện USB tích hợp của nó đơn giản hóa giao tiếp với máy tính, mở rộng việc sử dụng nó trong các ứng dụng điện toán khác nhau.Bộ đếm thời gian theo dõi cải thiện độ tin cậy bằng cách đặt lại hệ thống trong các lỗi, đảm bảo hoạt động trơn tru.Bộ vi điều khiển này được sử dụng rộng rãi để làm cho các tác vụ lập trình đơn giản hơn và cho phép tương tác trực tiếp với các giao thức máy tính.Tính linh hoạt của nó làm cho nó phù hợp với các dự án tự động hóa và IoT.

Chức năng vi điều khiển PIC18F2550

Bộ vi điều khiển PIC18F2550 tiến bộ hơn so với các mạch kỹ thuật số tiêu chuẩn vì nó có thể chạy các chương trình được lưu trữ trong bộ nhớ của nó.Khi bật nguồn, nó kích hoạt các hướng dẫn được lưu trong bộ nhớ flash không bay hơi của nó, cho phép nó thực hiện các tác vụ phức tạp vượt ra ngoài khả năng của các mạch cơ bản.Bộ vi điều khiển này hoạt động bằng cách tuân theo quy trình từng bước, thực hiện mã được viết bởi các lập trình viên để thực hiện các hành động cụ thể.Nó có khả năng xử lý các hướng dẫn chi tiết cho các nhiệm vụ đòi hỏi độ chính xác và độ tin cậy, đặc biệt là trong các ngành công nghiệp cần kết quả nhất quán.Không giống như các mạch kỹ thuật số đơn giản, chỉ thực hiện các tác vụ dựa trên phần cứng cố định, PIC18F2550 có thể được lập trình lại để thích ứng với các tác vụ mới thông qua các bản cập nhật phần mềm.Tính linh hoạt này làm cho nó trở thành một công cụ có giá trị trong công nghệ phát triển nhanh chóng, cho phép cải tiến liên tục và bổ sung các tính năng nâng cao.

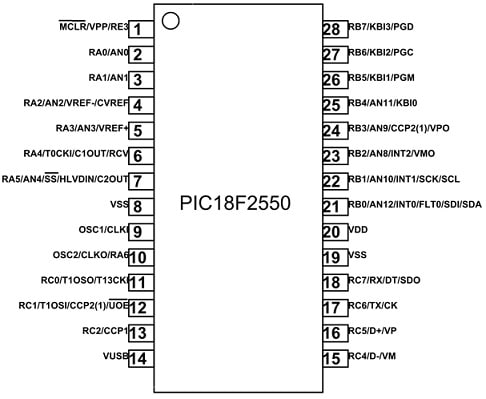

Cấu hình pin PIC18F2550

Số pin số	Tên pin	Chức năng
1	MCLR/VPP/RE3	MCLR: Master Clear hoặc đặt lại đầu vào
		VPP: Đầu vào điện áp lập trình
		RE3: PIN I/O CỦA PORT-E
2	Ra0/an0	RA0: I/O PIN CỦA PORT-A
		AN0: Đầu vào tương tự-0
3	RA1/AN1	RA1: I/O PIN CỦA PORT-A
		AN1: Đầu vào tương tự-1
4	RA2/AN2/VREF-/CVREF	RA2: I/O PIN CỦA PORT-A
		AN2: Đầu vào tương tự-2
		VREF-: Đầu vào điện áp thấp tham chiếu A/D
		CVREF: Đầu ra tham chiếu so sánh
5	RA3/AN3/VREF+	RA3: I/O PIN CỦA PORT-A
		AN3: Đầu vào tương tự-3
		VREF+: đầu vào điện áp cao tham chiếu A/D
6	RA4/T0CKI/C1OUT/RCV	RA4: I/O PIN CỦA PORT-A
		T0CKI: Đầu vào CLK bên ngoài Timer-0
		C1out: Đầu ra so sánh-1
		RCV: Đầu vào RCV bên ngoài của bộ thu phát USB
7	RA5/AN4/SS/HLVDIN/C2OUT	RA5: I/O PIN CỦA PORT-A
		AN4: Đầu vào tương tự-4
		SS: SPI Slave Chọn
		HLVDIN: Đầu vào phát hiện điện áp cao/thấp
		C2out: Đầu ra so sánh-2
8	VSS	Pin mặt đất
9	OSC1/CLKI	OSC1: Dao động PIN-1
		CLKI: Đầu vào nguồn CLK bên ngoài
10	OSC2/clko/ra6	OSC2: Dao động PIN-2
		CLKO: CLK Nguồn đầu ra
		RA6: I/O PIN CỦA PORT-A
11	RC0/T1OSO/T13CKI	RC0: pin Port-C
		T1OSO: Đầu ra bộ dao động Timer-1
		T13CKI: Đầu vào Timer1 hoặc Timer3 CLK
12	RC1/T1OSI/CCP2/UOE	RC1: pin Port-C
		T1OSI: Đầu vào Dao động Timer-1
		CCP2: Capture-2/so sánh đầu ra-2/PWM2
		UOE: đầu ra OE bên ngoài của bộ thu phát USB
13	Rc2/ccp1	RC2: pin Port-C
		CCP1: Capture-1/so sánh đầu ra-1/PWM1
14	VUSB	Bộ điều chỉnh điện áp bên trong đầu ra USB 3,3V
15	RC4/D-/VM	RC4: pin Port-C
		D-: dòng vi sai USB
		VM: VM đầu vào của bộ thu phát USB
16	RC5/D+/VP	RC5: Pin I/O của cổng-C
		D+: Dòng khác biệt USB cộng với dòng
		VP: Đầu vào VP của bộ thu phát USB
17	RC6/TX/CK	RC6: pin Port-C
		TX: pin truyền không đồng bộ
		CK: CLK đồng bộ của Eusart
18	RC7/RX/DT/SDO	RC7: pin Port-C
		RX: Ghim nhận không đồng bộ
		DT: pin dữ liệu đồng bộ
		SDO: Dữ liệu SPI ra
19	VSS	Pin mặt đất
20	Vdd	+5V cung cấp năng lượng tích cực
21	RB0/AN12/INT0/FLT0/SDI/SDA	RB0: PIN I/O CỦA PORT-B
		AN12: Đầu vào tương tự-12
		INT0: ngắt ngoài-0
		FLT0: Đầu vào lỗi PWM nâng cao
		SDI: Dữ liệu SPI trong
		SDA: I2C Dữ liệu I/O
22	RB1/AN10/INT1/SCK/SCL	RB1: PIN I/O CỦA PORT-B
		AN10: Đầu vào tương tự-10
		INT1: ngắt ngoài-1
		SCK: SPI nối tiếp CLK
		SCL: I2C CLK nối tiếp
23	RB2/AN8/INT2/VMO	RB2: PIN PORT-B
		AN8: Đầu vào tương tự-8
		INT2: ngắt ngoài-2
		VMO: đầu ra VMO của bộ thu phát USB
24	RB3/AN9/CCP2/VPO	RB3: pin Port-b
		AN9: Đầu vào tương tự-9
		CCP2: Capture-2/so sánh đầu ra-2/PWM2
		VPO: đầu ra VPO của bộ thu phát USB
25	RB4/AN11/KBI0	RB4: Pin của Port-B
		AN11: Đầu vào tương tự-11
		KBI0: Ngắt trên thay đổi
26	RB5/KBI1/PGM	RB5: Pin của Port-B
		KBI1: Ngắt trên thay đổi
		PGM: Kích hoạt lập trình ICSP điện áp thấp
27	RB6/KBI2/PGC	RB6: PIN I/O CỦA PORT-B
		KBI2: Ngắt trên thay đổi
		PGC: PIN CLK lập trình ICSP
28	RB7/KBI3/PGD	RB7: pin Port-b
		KBI3: Ngắt trên thay đổi
		PGD: PIN dữ liệu lập trình ICSP

Các tính năng và thông số kỹ thuật của PIC18F2550

Tính năng/đặc điểm kỹ thuật	Sự miêu tả
Số lượng ghim	28 pin
Điện áp hoạt động	+4.0 đến +5.5V
Loại CPU	8 bit
Ghim I/O có thể lập trình	24
Giao diện giao tiếp	Giao diện nối tiếp USB (chân 15, 16), Master/Slave SPI . 22)
Quầy	Bộ đếm 1 x 8 bit, quầy 3 x 16 bit
Mô -đun ADC	10 kênh, độ phân giải 10 bit
Kênh PWM	2
So sánh tương tự	2
Bộ dao động nội bộ	32 kHz đến 8 MHz
Dao động bên ngoài	Lên đến 48 MHz
Loại bộ nhớ chương trình	Flash
Chế độ tiết kiệm điện	Đúng
ĐẬP	2 kb
Bộ nhớ chương trình/bộ nhớ flash	32 kb
Bộ nhớ EEPROM	256 byte
Tốc độ CPU	12 MIPS
Đồng hồ bấm giờ	Có thể lập trình, bao gồm bộ dao động trên chip riêng biệt
Nhiệt độ hoạt động	-40 ° C đến +85 ° C.

Lập trình vi điều khiển PIC18F2550

Lập trình vi điều khiển PIC18F2550 bao gồm một loạt các bước đơn giản nhưng chính xác để định cấu hình phần cứng của nó và thực hiện các chức năng mong muốn.Quá trình này phụ thuộc rất nhiều vào việc sử dụng các chân đầu vào/đầu ra mục đích chung (GPIO), cho phép vi điều khiển tương tác với các thành phần bên ngoài như cảm biến, bộ truyền động hoặc các thiết bị ngoại vi khác.Bạn có thể viết chương trình bằng ngôn ngữ C hoặc hội, với mỗi cung cấp những lợi thế duy nhất.C thường được ưa thích vì tính đơn giản và khả năng đọc của nó, trong khi ngôn ngữ lắp ráp cung cấp quyền kiểm soát phần cứng lớn hơn, làm cho nó trở nên lý tưởng cho các nhiệm vụ nhạy cảm với hiệu suất cao.

Quy trình lập trình bắt đầu bằng việc viết mã trong môi trường phát triển tích hợp (IDE) hỗ trợ các bộ vi điều khiển PIC, như MPLABX hoặc Mikro C. Ngôn ngữ được chọn không chỉ ảnh hưởng đến sự dễ phát triển mà còn là hiệu suất của chương trình cuối cùng.Khi mã được viết, nó được biên dịch trong IDE.Trình biên dịch kiểm tra các lỗi trong cú pháp và logic, đảm bảo mã khớp với chức năng dự định.Nếu việc biên dịch thành công, kết quả là một tệp hex, một phiên bản nhỏ gọn, có thể đọc được của mã của bạn.

Bước tiếp theo là chuyển tệp HEX sang vi điều khiển.Điều này đòi hỏi một lập trình viên phần cứng, chẳng hạn như Pickit3, để thiết lập kết nối giữa PC của bạn và PIC18F2550.Sau khi kết nối lập trình viên, bạn sẽ sử dụng phần mềm tương thích để tải lên tệp hex, "đốt" nó vào bộ nhớ flash của vi điều khiển.Khi tải lên hoàn tất, ngắt kết nối lập trình viên và tích hợp vi điều khiển với bất kỳ thiết bị ngoại vi cần thiết nào.

Các công cụ cần thiết để lập trình

Công cụ phần mềm: Các công cụ phần mềm chính là một môi trường phát triển tích hợp (IDE) và trình biên dịch.Các lựa chọn phổ biến bao gồm Mikro C, MPLABX IDE và trình biên dịch CCS PIC.Các công cụ này không chỉ giúp ghi và biên dịch mã mà còn bao gồm các tính năng và thư viện gỡ lỗi đơn giản hóa làm việc với các thiết bị ngoại vi của vi điều khiển.Các thư viện tích hợp rất hữu ích để xử lý các chức năng nâng cao như chuyển đổi tương tự sang kỹ thuật số (ADC) hoặc quản lý các giao thức truyền thông như I2C hoặc SPI.

Công cụ phần cứng: Một lập trình viên phần cứng, chẳng hạn như Pickit3, được yêu cầu để chuyển tệp HEX được biên dịch từ máy tính của bạn sang vi điều khiển.Thiết bị này hoạt động như một cầu nối giữa môi trường phát triển của bạn và bộ nhớ flash PIC18F2550.Mặc dù không được yêu cầu nghiêm ngặt, các bảng phát triển PIC có thể hợp lý hóa quá trình lập trình và thử nghiệm.Các bảng này được trang bị các đầu nối GPIO, ADC và thậm chí các cảm biến được cài đặt sẵn, cung cấp một nền tảng thuận tiện để thử nghiệm và kiểm tra mã của bạn.Họ giúp dễ dàng chuyển từ mã hóa trong bối cảnh lý thuyết sang các ứng dụng thực tế với dữ liệu thời gian và các thiết bị bên ngoài.

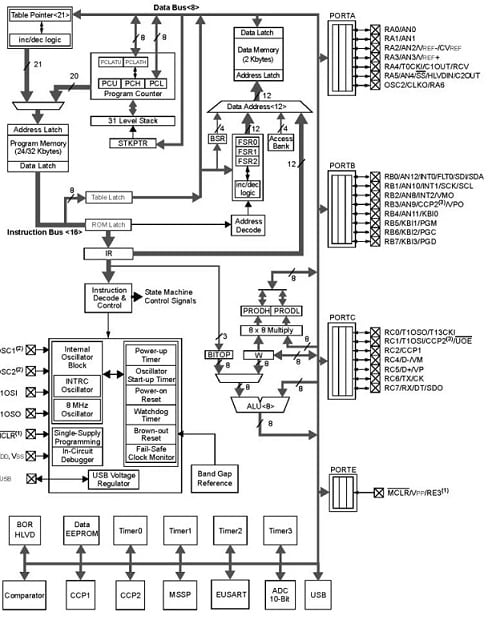

Kiến trúc của bộ vi điều khiển PIC18F2550

PIC18F2550 là một bộ vi điều khiển đa năng được thiết kế cho các ứng dụng kỹ thuật số hiện đại.Nó có bốn cổng GPIO (Port-A, Port-B, Port-C và Port-E), mỗi cổng có khả năng xử lý nhiều nhiệm vụ đầu vào và đầu ra.Các cổng A và B là lý tưởng cho logic TTL tiêu chuẩn, thường được sử dụng trong các mạch kỹ thuật số, trong khi Port-C hỗ trợ logic ST cho hiệu suất cao hơn.Các cổng này, với các chân được dán nhãn RA0 đến RC7, cung cấp tính linh hoạt cho các tác vụ từ điều khiển LED cơ bản đến các giao thức giao tiếp phức tạp, làm cho vi điều khiển có thể thích ứng với các hệ thống khác nhau.

Đầu vào kỹ thuật số và xử lý gián đoạn

PIC18F2550 được xây dựng để xử lý đầu vào kỹ thuật số đáp ứng, hỗ trợ cả đầu vào logic TTL và ST trên các cổng khác nhau.Khả năng tương thích này đảm bảo tích hợp trơn tru với nhiều thiết bị khác nhau và giảm độ phức tạp về thiết kế.Hệ thống ngắt của nó cho phép vi điều khiển nhanh chóng phản ứng với các sự kiện bên ngoài.Với ba vectơ ngắt bên ngoài (INT0, INT1 và INT2), nó xử lý hiệu quả các tác vụ thời gian, chẳng hạn như tự động hóa hoặc robot, mà không làm quá tải bộ xử lý.

Tùy chọn giao tiếp nối tiếp

Bộ vi điều khiển này cung cấp các khả năng giao tiếp nối tiếp mạnh mẽ, bao gồm các giao diện EUSART, SPI và I2C.Giao diện Eusart xử lý cả gửi và nhận dữ liệu, đảm bảo giao tiếp đáng tin cậy với các thiết bị khác.SPI được tối ưu hóa để trao đổi dữ liệu nhanh, ngắn, trong khi I2C cho phép giao tiếp đa thiết bị hiệu quả chỉ trên hai dây.Các tính năng này làm cho PIC18F2550 phù hợp cho cả các thiết lập đơn giản và phức tạp yêu cầu truyền dữ liệu đáng tin cậy.

Lập trình và kết nối USB

PIC18F2550 đơn giản hóa lập trình và kết nối với ICSP (lập trình nối tiếp trong mạch) và giao diện USB.ICSP cho phép cập nhật phần sụn trực tiếp mà không cần tháo chip, sử dụng sáu chân chuyên dụng để lập trình không có lỗi.Giao diện USB của nó hỗ trợ cả hoạt động nửa tốc độ và tốc độ đầy đủ, cung cấp kết nối linh hoạt cho một loạt các ứng dụng.Sự kết hợp này làm cho các bản cập nhật phần mềm và thiết kế hệ thống dựa trên USB đơn giản và hiệu quả.

Bộ hẹn giờ và các tính năng nâng cao

Bộ vi điều khiển bao gồm bốn bộ hẹn giờ, ADC 10 kênh, các bộ so sánh và mô-đun PWM để mở rộng chức năng của nó.Bộ hẹn giờ xử lý mọi thứ, từ thời gian cơ bản đến các nhiệm vụ điều khiển nâng cao như quản lý động cơ.ADC chuyển đổi tín hiệu tương tự thành dữ liệu kỹ thuật số, làm cho nó cần thiết cho các ứng dụng cảm biến.Các bộ so sánh và các mô -đun PWM tăng cường hơn nữa kiểm soát, cho phép xử lý tín hiệu chính xác và quản lý thiết bị.

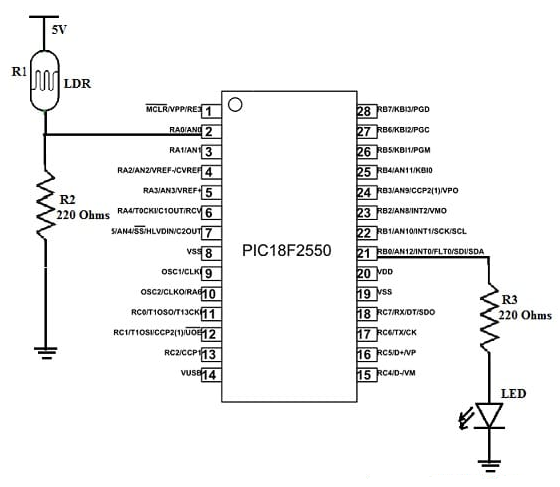

Giao thoa bộ vi điều khiển PIC18F2550 với LDR

Bộ vi điều khiển PIC18F2550 tích hợp liền mạch với điện trở phụ thuộc ánh sáng (LDR) để cho phép các mạch phản ứng ánh sáng.Sử dụng bộ chuyển đổi chuyển đổi tương tự sang số (ADC) và chức năng đầu vào/đầu ra mục đích chung (GPIO), các hệ thống vi điều khiển phản ứng với các thay đổi cường độ ánh sáng, chẳng hạn như ánh sáng tự động và các ứng dụng sáng tạo khác.Để kết nối LDR với PIC18F2550, điện trở được liên kết với một trong các chân đầu vào tương tự của vi điều khiển.Điều này cho phép ADC phát hiện các biến thể điện trở do thay đổi mức độ ánh sáng.Ví dụ, khi cường độ ánh sáng tăng hoặc giảm, điện áp trên các dịch chuyển LDR và ​​vi điều khiển chuyển các thay đổi này thành dữ liệu kỹ thuật số.Lựa chọn đúng và định vị điện trở là cần thiết để đạt được cả độ nhạy và độ ổn định.

Khi LDR được kết nối, hãy tinh chỉnh các cài đặt ADC đảm bảo các bài đọc chính xác.Điều chỉnh độ phân giải và điện áp tham chiếu giúp hệ thống cung cấp kết quả đáng tin cậy.Hiệu chuẩn thực nghiệm, trong đó hệ thống được kiểm tra trong các điều kiện ánh sáng khác nhau, tăng cường hơn nữa độ chính xác.Các bước này đảm bảo vi điều khiển diễn giải chính xác các thay đổi cường độ ánh sáng, cải thiện khả năng xử lý các môi trường khác nhau.Sự kết hợp của LDR và ​​PIC18F2550 mở ra nhiều ứng dụng.Ngoài ánh sáng tự động, thiết lập này có thể điều khiển các hệ thống như rèm thông minh, báo động nhạy cảm với ánh sáng hoặc điều khiển độ sáng hiển thị thích ứng.Khi các công nghệ vi điều khiển và cảm biến tiếp tục phát triển, họ cung cấp các cơ hội mới để tạo ra các hệ thống phù hợp với nhu cầu của bạn, tăng cường cách công nghệ tương tác với ánh sáng tự nhiên và cuộc sống hàng ngày.

Ưu điểm và nhược điểm của PIC18F2550

Thuận lợi

• Hiệu suất cao: Cung cấp hiệu quả tính toán ấn tượng, lý tưởng cho nhiều người dùng.

• Giá cả phải chăng: Cung cấp các giải pháp hiệu quả về chi phí.

• TỐT: Đảm bảo hoạt động đáng tin cậy ngay cả trong môi trường đầy thách thức.

• Giao diện đa năng: Bao gồm USB và UART, cho phép tích hợp dễ dàng và trao đổi dữ liệu thường xuyên.

• RAM dồi dào: Xử lý các bộ dữ liệu lớn một cách hiệu quả, lý tưởng cho các hệ thống ghi dữ liệu và kiểm soát dữ liệu.

Bất lợi

• Bộ nhớ hạn chế: Yêu cầu lập trình sáng tạo để tối ưu hóa việc sử dụng tài nguyên.

• Xử lý ngắt cơ bản: Thử thách cho các ứng dụng cần thời gian chính xác hoặc phản hồi ngay lập tức.

• Tính khả thi cụ thể của dự án: Hạn chế đòi hỏi đánh giá cẩn thận để đảm bảo khả năng tương thích với các yêu cầu của dự án.

Các ứng dụng vi điều khiển PIC18F2550

Tính linh hoạt trong kỷ nguyên đương đại

PIC18F2550 tự hào có một bộ tính năng cho vay các ứng dụng tiên phong trong một loạt các ngành công nghiệp như phát triển ngoại vi USB, tự động hóa công nghiệp, điện tử, công nghệ y tế và các lĩnh vực IoT đang phát triển.

Phát triển ngoại vi USB

Với giao diện USB tích hợp, tích hợp vào các thiết bị yêu cầu kết nối USB ổn định trở nên đơn giản.Khi sự thèm ăn cho giao tiếp thiết bị liền mạch tiếp tục tăng lên, PIC18F2550 cung cấp một con đường hiệu quả.

Tự động hóa công nghiệp

Khi nói đến tự động hóa công nghiệp, vi điều khiển vượt trội bằng cách tăng cường hiệu quả của máy và tạo điều kiện chính xác trong các hoạt động phức tạp.Khả năng được tùy chỉnh của nó đảm bảo các giải pháp phù hợp cho các yêu cầu công nghiệp, nhấn mạnh các lớp đổi mới có trong các cảnh quan công nghiệp ngày nay.

Điện tử

Quỹ đạo của thiết bị điện tử là hướng tới đòi hỏi nhiều trải nghiệm trực quan và tương tác hơn.Phục vụ cho các thiết bị đòi hỏi phải xử lý thời gian và kết nối, bộ vi điều khiển này đóng vai trò là yếu tố cốt lõi trong việc tự động hóa các thiết bị và làm phong phú các tương tác với các công nghệ hàng ngày.

Thiết bị y tế

Độ chính xác trong việc thiết kế các thiết bị y tế thường dựa vào các bạn đồng hành công nghệ đáng tin cậy như PIC18F2550.Sự cống hiến của nó cho chính xác hỗ trợ việc tạo ra các vai trò thực hiện thiết bị và góp phần vào việc chăm sóc bệnh nhân và thành công hoạt động.

Ứng dụng IoT

Trong Internet of Things, nơi kết nối xác định cảnh quan, các thiết bị được nhúng đang liên tục.Sự lão luyện của vi điều khiển trong việc quản lý các nhu cầu này dự báo một kỷ nguyên trong đó các giải pháp IoT hiệu quả cách mạng hóa các tương tác môi trường, thúc đẩy sự phát triển của các mạng lưới gắn kết hơn.
