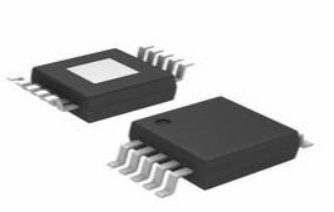

PCA9615 I2C BUS

Trong thế giới thiết kế điện tử có nhịp độ nhanh ngày nay, việc duy trì giao tiếp đáng tin cậy giữa các thành phần là nghiêm trọng, đặc biệt là trong môi trường ồn ào về mặt điện.PCA9615, bộ đệm I2C-Bus chênh lệch hai kênh được thiết kế cho hoạt động Fast Mode Plus (FM+), cung cấp một giải pháp bằng cách tăng cường tính toàn vẹn của dữ liệu và hỗ trợ các chức năng hoán đổi nóng.Bài viết này khám phá dữ liệu, pinout, ứng dụng và cấu hình mạch PCA9615.Cung cấp những hiểu biết kỹ thuật chuyên sâu và các ví dụ thực tế, nó hướng dẫn bạn cách tận dụng PCA9615 để tối ưu hóa hiệu suất trong thiết kế của họ.

Danh mục

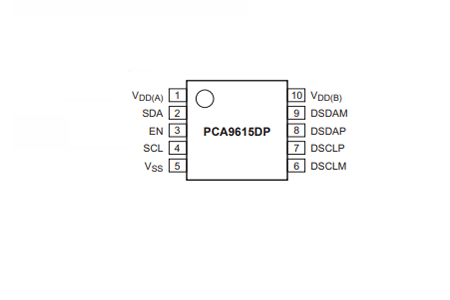

Pinout của PCA9615

Mô hình CAD của PCA9615

Biểu tượng

Dấu chân

Tổng quan về PCA9615

CácPCA9615 Phục vụ như một bộ đệm tích hợp cho giao tiếp BBUS/I2C-Bus, tăng cường đáng kể truyền dữ liệu trong môi trường ồn ào về mặt điện.Bằng cách sử dụng một lớp vật lý khác biệt (DI2C) duy trì tính minh bạch cho lớp giao thức, nó đã giảm thiểu tham nhũng dữ liệu.Khả năng này đảm bảo giao tiếp đáng tin cậy trên các ứng dụng khác nhau, bao gồm tự động hóa công nghiệp, hệ thống ô tô và các thiết bị liên kết phức tạp.

PCA9615 được trang bị hai kênh trình điều khiển vi sai kết thúc được điều chỉnh cho dòng SCL.Mở rộng phạm vi và tốc độ của tín hiệu SMBU/I2C.Bảo tồn tính toàn vẹn tín hiệu.Bằng cách chuyển đổi tín hiệu kết thúc thành tín hiệu khác biệt, PCA9615 làm giảm hiệu quả nhiễu điện từ (EMI) và nhiễu xuyên âm, phổ biến trong môi trường tiếng ồn cao.

Tín hiệu khác biệt trong PCA9615 cung cấp một loạt các lợi thế và cung cấp sự từ chối nhiễu vượt trội so với tín hiệu một đầu.Chủ yếu có lợi trong môi trường công nghiệp và ô tô trong đó tiếng ồn điện đe dọa tính toàn vẹn dữ liệu.Hỗ trợ độ dài cáp dài hơn và tốc độ dữ liệu cao hơn.Cho phép thiết kế hệ thống linh hoạt hơn.Trong các ứng dụng thực tế, PCA9615 tích hợp liền mạch vào các hệ thống đòi hỏi phải giao tiếp mạnh mẽ trên các khoảng cách mở rộng.Tín hiệu khác biệt đảm bảo truyền dữ liệu cảm biến đáng tin cậy giữa các thành phần như bộ điều khiển động cơ và các cảm biến khác nhau phân tán trong toàn bộ xe.PCA9615 duy trì giao tiếp rõ ràng giữa nhiều bộ điều khiển và thiết bị hiện trường nằm trên một sàn sản xuất lớn.

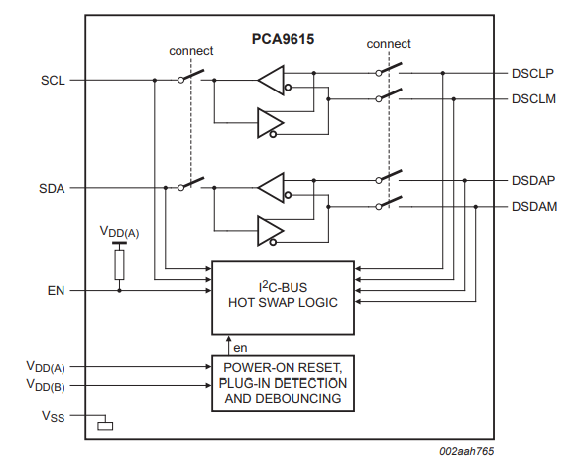

Sơ đồ chặn PCA9615

Thông số kỹ thuật

Dưới đây là định dạng bảng với các thông số kỹ thuật, thuộc tính và tham số của NXP USA Inc. PCA9615DPJ , cùng với các phần có thông số kỹ thuật tương tự.

Kiểu	Tham số
Nhà máy Thời gian dẫn đầu	7 Tuần
Gắn kết Kiểu	Bề mặt Gắn kết
Bưu kiện / Trường hợp	10-TFSOP, 10-msop (0.118, chiều rộng 3,00mm)
Bề mặt Gắn kết	Đúng
Hoạt động Nhiệt độ	-40 ° C. ~ 85 ° C.
Bao bì	Băng & Reel (TR)
Xuất bản	2010
Phần Trạng thái	Tích cực
Độ ẩm Mức độ nhạy cảm (MSL)	1 (Không giới hạn)
Con số chấm dứt	10
Kiểu	Bộ đệm, Dòng điện
Ứng dụng	I2c
Điện áp - Cung cấp	2.3V ~ 5,5V
Phần cuối Chức vụ	Hai
Phần cuối Hình thức	Gull Cánh
Đỉnh cao Nhiệt độ Tương phản (CEL)	Không Chỉ định
Con số của các chức năng	1
Cung cấp Điện áp	3.3v
Phần cuối Sân bóng đá	0,5mm
Thời gian@Đỉnh Tương tự Nhiệt độ-Max (S)	Không Chỉ định
Căn cứ Số phần	PCA9615
Đầu ra	2 dây Xe buýt
Ghim Đếm	10
JESD-30 Mã số	S-PDSO-G10
Con số của các kênh	2
Hiện hành - Cung cấp	16μa
Đầu vào	2 dây Xe buýt
Dữ liệu Tỷ lệ (tối đa)	400kHz
Cung cấp Điện áp1-NOM	5V
Điện dung - Nhập	7pf
Chiều dài	3 mm
Chiều cao Ngồi (tối đa)	1.1mm
Chiều rộng	3 mm
Rohs Trạng thái	Rohs3 Tuân thủ

Các tính năng và lợi ích chính

Chức năng hoán đổi nóng

Thiết kế của PCA9615 bao gồm khả năng hoán đổi nóng mạnh mẽ, cho phép các mô-đun được kết nối và ngắt kết nối mà không gây gián đoạn luồng dữ liệu.Tính năng này đặc biệt thuận lợi trong các hệ thống phức tạp, nơi thời gian hoạt động và độ tin cậy chiếm ưu thế, chẳng hạn như trong các trung tâm viễn thông và dữ liệu.Bằng cách cho phép thay thế và mở rộng mô-đun liền mạch, tính năng hoán đổi nóng đảm bảo hiệu suất hệ thống nhất quán và thời gian ngừng hoạt động tối thiểu, phục vụ nhu cầu luôn có mặt về tính ổn định và hiệu quả trong các môi trường đòi hỏi như vậy.

• Đầu vào tín hiệu EN: Đầu vào tín hiệu EN (cho phép) đóng vai trò quyết định trong việc quản lý quy trình hoán đổi nóng.Khi một mô -đun mới được kết nối, tín hiệu EN đảm bảo quy trình được thực hiện theo cách có trật tự.Cơ chế này ngăn ngừa các lỗi giao tiếp có thể xảy ra nếu các mô -đun được thêm hoặc loại bỏ tùy ý.Trong nhiều ứng dụng thực tế, quản lý tín hiệu chính xác duy trì tính toàn vẹn của dữ liệu, đặc biệt có giá trị trong các môi trường mà mất dữ liệu là không thể chấp nhận được và các cổ phần cao.

Phát hiện nhàn rỗi xe buýt nội bộ

Cơ chế phát hiện nhàn rỗi xe buýt bên trong giúp tăng cường hơn nữa chức năng hoán đổi nóng bằng cách đảm bảo các kết nối chỉ được thực hiện khi xe buýt không hoạt động.Tính năng này giúp tránh các va chạm dữ liệu tiềm năng và tham nhũng, do đó bảo vệ tính chính xác của thông tin được truyền đi.Phát hiện nhàn rỗi xe buýt hoạt động minh bạch, làm việc phía sau hậu trường để cung cấp một môi trường giao tiếp ổn định ngay cả trong điều kiện động.

• Bảo vệ hệ thống: Sự tương tác của các thành phần này trong PCA9615 giới thiệu cách công nghệ hiện đại tích hợp nhiều lớp bảo vệ để đảm bảo cả hiệu quả hoạt động và bảo mật dữ liệu.Sự phối hợp hài hòa giữa đầu vào tín hiệu EN và phát hiện nhàn rỗi bus tạo thành nền tảng của hoán đổi nóng đáng tin cậy trong các hệ thống nguy hiểm.Các yếu tố này tập thể đóng góp vào một hệ thống kiên cường và đáng tin cậy, giải quyết các nhu cầu chính xác của môi trường cổ phần cao với độ chính xác và chăm sóc.

Sử dụng PCA9615

PCA9615 trình bày các giải pháp linh hoạt cho vô số rào cản kỹ thuật, giải quyết sự khác biệt của các ứng dụng cụ thể.Chúng bao gồm giám sát các cảm biến từ xa trong môi trường ồn ào, quản lý nguồn điện dễ bị nhiễu cao, liên kết xe buýt I2C trên các loại thiết bị khác nhau và kiểm soát các hệ thống công nghiệp phức tạp như chiếu sáng, sưởi ấm và làm mát.

Giám sát cảm biến từ xa

Trong môi trường đầy tiếng ồn, độ tin cậy của dữ liệu cảm biến có thể xấu đi.PCA9615 hỗ trợ giao tiếp kiên định giữa các cảm biến từ xa và các đơn vị xử lý chiếm ưu thế.Các trường hợp sử dụng như tự động hóa công nghiệp và các trạm giám sát môi trường minh họa cho lợi ích của nó mạnh mẽ.Việc duy trì tính toàn vẹn của dữ liệu trở nên ít đánh bạc hơn, tương tự như các phương pháp trong cơ sở hạ tầng viễn thông nơi sử dụng độ trung thực tín hiệu trên khoảng cách dài.Bạn có thể khai thác các kỹ thuật tín hiệu vi phân, tương tự như PCA9615, để làm giảm hiệu quả các vấn đề liên quan đến tiếng ồn.

Quản lý cung cấp năng lượng cao hơn

Một sự thống trị đầy thách thức là quản lý nguồn cung cấp năng lượng trong điều kiện giao thoa cao.PCA9615 nuôi dưỡng tính toàn vẹn tín hiệu mặc dù nhiễu điện từ, một vấn đề nan giải thường xuyên trong nguồn cung cấp năng lượng với tải trọng thay đổi.Các ứng dụng thực tế thường ghép PCA9615 với các chiến thuật che chắn và tiếp đất, giảm thêm nhiễu.Điều này gợi nhớ đến các hoạt động sản xuất hàng không vũ trụ, nơi các hệ thống được chế tạo để thực hiện một cách đáng tin cậy giữa tiếng ồn điện tử đáng chú ý.

Liên kết xe buýt I2C trên các thiết bị khác nhau

Tích hợp hệ thống phức tạp thường kêu gọi kết nối xe buýt I2C giữa các thiết bị khác nhau.PCA9615 làm dịu kết nối này bằng cách mở rộng phạm vi giao tiếp và đảm bảo khả năng miễn dịch đối với sự chênh lệch tiềm năng trên mặt đất.Ví dụ, trong bối cảnh ô tô, việc kết nối giao tiếp qua nhiều đơn vị điều khiển điện tử (ECU) với PCA9615 giảm thiểu các mối quan tâm liên quan đến độ lệch mặt đất và tính toàn vẹn tín hiệu.Khía cạnh này thể hiện tính thực tế của nó trong việc hài hòa các thành phần điện tử đa dạng.

Kiểm soát hệ thống công nghiệp

Trong các thiết lập công nghiệp, các hệ thống kiểm soát, chẳng hạn như ánh sáng, sưởi ấm và làm mát, đòi hỏi chính xác và độ tin cậy.Khả năng PCA9615 để duy trì giao tiếp ổn định trong các điều kiện khác nhau làm tăng thêm sức hấp dẫn của nó.Quản lý tòa nhà thông minh phản ánh tầm quan trọng của việc truyền dữ liệu nhất quán, đáng tin cậy để đảm bảo hiệu quả năng lượng và hiệu quả hoạt động.Ở đây, PCA9615 minh họa vai trò của nó trong việc phối hợp kiểm soát liền mạch.

Long i2c chạy và nhiều nguồn cung cấp năng lượng

Truyền thông và hệ thống I2C đường dài với nhiều nguồn cung cấp năng lượng đưa ra những thách thức độc đáo, chủ yếu là do sự bù đắp đáng chú ý.PCA9615 phản ánh các vấn đề này bằng cách sử dụng tín hiệu vi sai, bảo vệ tính toàn vẹn dữ liệu trên khoảng cách mở rộng.Chiến lược này có thể so sánh với các thực tiễn trong quản lý trung tâm dữ liệu, trong đó việc bảo tồn chất lượng tín hiệu trên các đoạn cáp dài là hữu ích cho độ tin cậy của mạng.Kỹ thuật này củng cố kết nối, đảm bảo giao tiếp mạnh mẽ trong môi trường đòi hỏi.

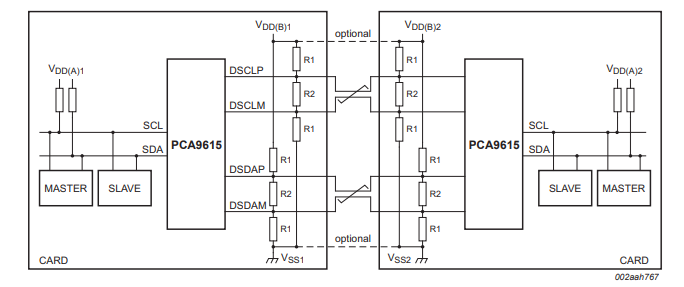

Sơ đồ ứng dụng điển hình

Sơ đồ mạch của PCA9615

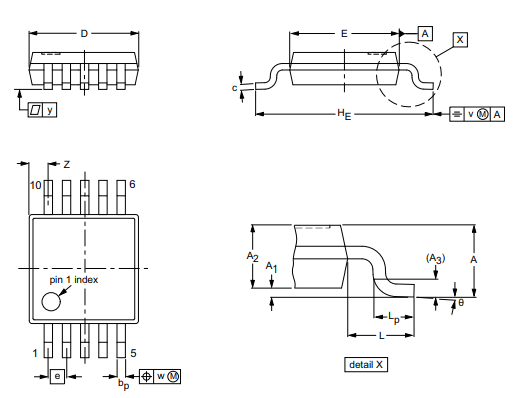

Thông tin gói

Thông tin nhà sản xuất

NXP S bán dẫn N.V., một lực lượng nổi bật trong các giải pháp kết nối an toàn được tùy chỉnh cho các ứng dụng nhúng, đã liên tục thúc đẩy sự đổi mới trên các lĩnh vực khác nhau bao gồm thị trường ô tô, công nghiệp & IoT, thiết bị di động và truyền thông.Tham vọng bất diệt của họ là tạo ra các giải pháp thông minh hơn, an toàn hơn và được kết nối tốt hơn.

Đổi mới trong lĩnh vực ô tô

Những tiến bộ của NXP trong lĩnh vực ô tô nổi bật đáng kể.Bộ vi điều khiển và bộ xử lý tinh vi của họ đã tăng cường đáng kể an toàn xe, hệ thống thông tin giải trí được cải thiện và khả năng lái tự trị tiên tiến.Tích hợp các công nghệ cấp cao này làm phong phú thêm trải nghiệm lái xe trong khi đảm bảo an toàn và hiệu quả.Các nhà sản xuất ô tô hàng đầu kết hợp các giải pháp của họ làm nổi bật động lực để đáp ứng nhu cầu vận chuyển hiện đại.

Những tiến bộ công nghiệp & IoT

Trong sự thống trị của công nghiệp và IoT, các giải pháp NXP đã đưa ra những thay đổi lớn trong tự động hóa nhà máy, đo sáng thông minh và mạng cảm biến.Các sản phẩm của họ nhằm mục đích tối ưu hóa hiệu suất và độ tin cậy, năng động trong các thiết lập công nghiệp căng thẳng cao.Việc sàng lọc và triển khai liên tục các giải pháp IoT của họ thúc đẩy các hệ sinh thái kết nối với nhau thúc đẩy trao đổi dữ liệu trơn tru, quản lý tài nguyên hiệu quả và kiểm soát hoạt động vượt trội.

Tác động thị trường di động

Sự hiện diện của NXP trên thị trường di động giúp tăng cường đáng kể quyền riêng tư, đảm bảo các cơ chế thanh toán và tạo điều kiện cho các tương tác không tiếp xúc.Tận dụng công nghệ giao tiếp gần hiện trường (NFC), họ cách mạng hóa các tương tác thiết bị tiêu dùng, cung cấp các giao dịch nhanh hơn và an toàn hơn.Những đổi mới liên tục trong lĩnh vực này tập trung vào việc tăng cường bảo mật dữ liệu trong khi tăng cường sự thuận tiện của người dùng giữa một cảnh quan kỹ thuật số đang phát triển.

Cơ sở hạ tầng truyền thông

Trong cơ sở hạ tầng truyền thông, các giải pháp và bộ xử lý RF hiệu suất cao của NXP là điều cần thiết trong các khả năng của mạng.Những đóng góp này cho phép phát triển các hệ thống truyền thông hiệu quả và đáng tin cậy hơn, chính cho việc mở rộng kết nối toàn cầu.Bằng cách tăng cường hiệu quả và khả năng mở rộng mạng, NXP củng cố cơ sở hạ tầng cần thiết cho sự tiến bộ của các kỹ thuật truyền thông hiện đại như 5G.

Biểu dữ liệu PDF

PCA9615DPJ DataSheets:

PCA9615DP.pdf

PCA9615DP.pdf

Câu hỏi thường gặp [Câu hỏi thường gặp]

1. PCA9615 được sử dụng để làm gì?

PCA9615 phục vụ để vô hiệu hóa bộ đệm xe buýt, chứng minh công cụ tìm kiếm lỗi, giải trình tự tăng sức mạnh và cách ly phân đoạn trong các hệ thống xe buýt lớn.Bằng cách hỗ trợ tìm kiếm và phân lập phân đoạn lỗi, nó tăng cường cấu hình lại và cho phép các phần cụ thể không hoạt động khi không cần phải liên tục.Trong các cài đặt trong đó hiệu quả hoạt động được ưu tiên, PCA9615 tạo điều kiện cho việc quản lý chiến lược tài nguyên hệ thống.Tạm thời vô hiệu hóa các phân đoạn xe buýt không sử dụng tối ưu hóa hiệu suất của hệ thống tổng thể.Trong các môi trường công nghiệp phức tạp khi cần có hoạt động liên tục và thời gian ngừng hoạt động tối thiểu, vai trò của PCA9615 trở thành điều kiện cần thiết cho các nhà máy sản xuất quy mô lớn, cách ly các phân khúc xe buýt để bảo trì mà không tạm dừng toàn bộ hệ thống làm tăng năng suất và giảm rủi ro.Tái cấu trúc động của các phân đoạn xe buýt tạo ra cơ sở hạ tầng thích nghi và kiên cường hơn.Về trình tự tăng sức mạnh, PCA9615 đảm bảo kích hoạt có kiểm soát các bộ phận hệ thống xe buýt khác nhau.Cách tiếp cận này thúc đẩy tính ổn định và ngăn chặn quá tải khả năng khởi động trong môi trường dữ liệu mật độ cao, chẳng hạn như trung tâm dữ liệu, nó đảm bảo kích hoạt thành phần đồng bộ, tránh tắc nghẽn và đảm bảo khởi tạo trơn tru.
