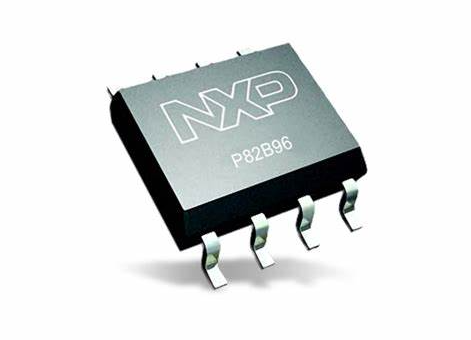

P82B96 Hướng dẫn IC lưỡng cực: Chi tiết PIN, Mô hình 3D và Phân tích biểu dữ liệu

IC P82B96 đóng vai trò là một giải pháp đa năng được thiết kế để tạo điều kiện giao tiếp liền mạch giữa xe buýt I2C và các cấu hình xe buýt khác, làm cho nó trở thành một thành phần nghiêm trọng trong các thiết bị điện tử hiện đại.Khả năng của nó để hỗ trợ giao diện mức logic hai chiều trên các tiêu chuẩn điện áp và hiện tại khác nhau giúp tăng cường giá trị của nó trong các thiết kế mạch phức tạp.Cho dù được sử dụng trong các hệ thống ô tô, môi trường công nghiệp hoặc thiết bị điện tử tiêu dùng, P82B96 cho phép bạn đảm bảo giao tiếp hiệu suất cao, đáng tin cậy giữa các bộ vi điều khiển, cảm biến và các thiết bị ngoại vi khác, bất kể các đặc tính điện khác nhau.

Danh mục

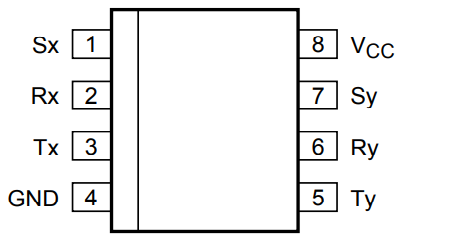

Pinout của P82B96

Mô hình CAD của P82B96

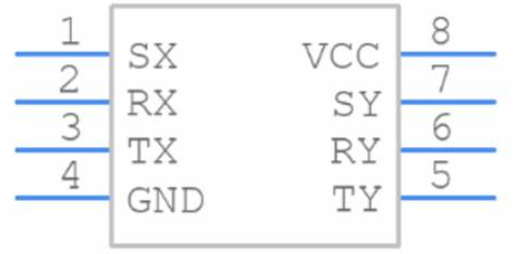

Biểu tượng

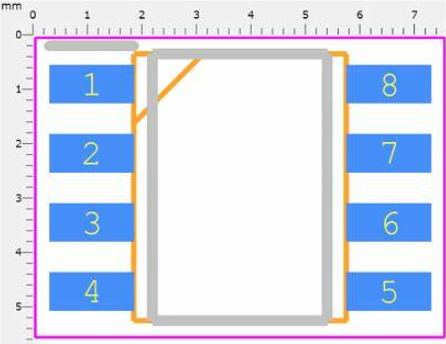

Dấu chân

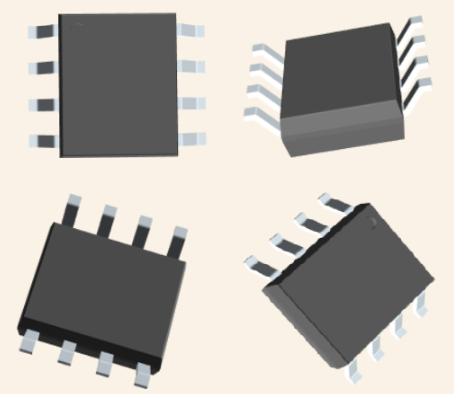

Mô hình 3D

Tổng quan về P82B96

Các P82B96 IC được chế tạo để cung cấp một giao diện hai chiều không khóa giữa xe buýt I2C tiêu chuẩn và các cấu hình xe buýt khác.IC này kết nối logic I2C-Bus cho các xe buýt khác nhau với các đặc điểm điện áp và hiện tại khác nhau, bao gồm 350 SMBU SMBU và các thiết bị logic 3,3V, và thậm chí nó còn mở rộng đến mức 15V hoặc các dòng kháng cáo thấp.Nó hoàn toàn quản lý các giao diện này trong khi duy trì các giao thức I2C-Bus ban đầu và tốc độ xung nhịp.IC làm giảm đáng kể tải trọng trên nút I2C-Bus bằng cách cách ly nó khỏi các nút I2C-Bus mới hoặc từ xa.Sự cô lập này làm giảm lo lắng về số lượng thiết bị hoặc vị trí vật lý của chúng trong hệ thống I2C, do đó loại bỏ hiệu quả những hạn chế đó.P82B96 cũng hỗ trợ truyền tín hiệu SDA và SCL thông qua các đường cân bằng, chẳng hạn như các cặp xoắn hoặc với khớp nối OPTO, cung cấp các kết nối linh hoạt và đáng tin cậy.

Bạn thường có thể đánh giá P82B96 để đơn giản hóa các cấu hình I2C phức tạp.Ví dụ, trong các cài đặt nơi các thiết bị được trải rộng trên khoảng cách đáng kể hoặc hiển thị các đặc tính điện đa dạng, P82B96 cho vay một mức độ linh hoạt thực tế và hiệu quả.Tính linh hoạt của P82B96 trong việc hỗ trợ các ứng dụng khác nhau vượt ra ngoài các trường hợp sử dụng thông thường.Ví dụ, trong tự động hóa công nghiệp, trong đó giao tiếp gồ ghề trên khoảng cách xa là điều bắt buộc, độ lão luyện của IC trong việc xử lý các đường dây điện áp cao mà không ảnh hưởng đến tính toàn vẹn tín hiệu I2C là rất quan trọng.

Hơn nữa, trong các thiết bị điện tử tiêu dùng tiên tiến, trong đó mật độ tích hợp và mức tiêu thụ năng lượng thấp là những thứ chính, mức độ rút tối thiểu và dung sai điện áp cao của P82B96 cung cấp những lợi thế khác biệt.Bạn có thể tạo các hệ thống vừa nhỏ gọn vừa tiết kiệm năng lượng bằng cách tận dụng các khả năng giao diện linh hoạt của IC.Trong viễn thông, khả năng duy trì độ trung thực tín hiệu của IC trong các điều kiện giao diện khác nhau hỗ trợ phát triển cơ sở hạ tầng truyền thông kiên cường.

Đặc điểm p82b96

Tính năng	Sự miêu tả
Hai chiều Chuyển dữ liệu	Cho phép Truyền dữ liệu hai chiều của tín hiệu I2C-Bus
Điện dung sự cách ly	Cô lập điện dung, cho phép lên tới 400 pf ở phía SX/SY và lên đến 4000 PF trên TX/TY bên
Cao khả năng chìm	TX/TY Đầu ra có thể chìm tới 60 mA, phù hợp để lái xe thấp hoặc Xe buýt cao điểm
Đường dài hoạt động	Hỗ trợ Hoạt động 400 kHz trên khoảng cách ít nhất 20 mét (tham khảo AN10148)
Rộng Phạm vi điện áp cung cấp	Hoạt động Với phạm vi điện áp cung cấp từ 2 V đến 15 V, không phụ thuộc vào logic I2C-Bus cấp độ ở phía SX/SY
Tín hiệu chia tách để cô lập	Chia tách Tín hiệu I2C-Bus vào các cặp chuyển tiếp/ngược TX/RX, TY/RY để giao tiếp với Bộ cách ly opto-điện
Thấp Tiêu thụ năng lượng	Đặc trưng hiện tại cung cấp thấp
ESD sự bảo vệ	ESD Bảo vệ: vượt quá 3500 V HBM, 250 V nhúng, 400 V vì vậy gói mm và 1000 V CDM
Chốt Hoạt động miễn phí	Chốt Miễn phí, được xây dựng bằng quy trình lưỡng cực mà không có cấu trúc chốt
Có sẵn gói	Ngỏ ý Trong các gói DIP8, SO8 và TSSOP8

Thông số kỹ thuật

Dưới đây là bảng có cấu trúc cho các thông số kỹ thuật của NXP USA Inc. P82B96TD, 112.

Kiểu	Tham số
Nhà máy Thời gian dẫn đầu	7 Tuần
Gắn kết Kiểu	Bề mặt Gắn kết
Bưu kiện / Trường hợp	8-quá (0.154, chiều rộng 3,90mm)
Bề mặt Gắn kết	ĐÚNG
Giao diện Tiêu chuẩn	Tổng quan Mục đích
Hoạt động Nhiệt độ	-40 ° C. ~ 85 ° C.
Bao bì	Ống
Xuất bản	2003
JESD-609 Mã số	E4
Phần Trạng thái	Tích cực
Độ ẩm Mức độ nhạy cảm (MSL)	1 (Không giới hạn)
Con số chấm dứt	8
Kiểu	Bộ đệm, Dòng điện
Phần cuối Hoàn thành	Niken/palladi/vàng (NI/PD/AU)
Ứng dụng	I2c
Điện áp - Cung cấp	2V ~ 15V
Phần cuối Chức vụ	Hai
Phần cuối Hình thức	Gull Cánh
Đỉnh cao Nhiệt độ phản xạ (° C)	260
Con số của các chức năng	2
Cung cấp Điện áp	5V
Thời gian@Đỉnh Tương tự Nhiệt độ-Max (S)	30
Căn cứ Số phần	P82B96
Đầu ra	2 dây Xe buýt
Ghim Đếm	8
JESD-30 Mã số	R-PDSO-G8
Trình độ chuyên môn Trạng thái	Không Đạt tiêu chuẩn
Con số của các kênh	2
Hiện hành - Cung cấp	900 Pha
Đầu vào	2 dây Xe buýt
Tài xế Số lượng bit	2
Người nhận Số lượng bit	2
Dữ liệu Tỷ lệ (tối đa)	400kHz
Điện dung - Nhập	7pf
Chiều dài	4,9mm
Chiều cao Ngồi (tối đa)	1,75mm
Chiều rộng	3,9mm
Rohs Trạng thái	Rohs3 Tuân thủ

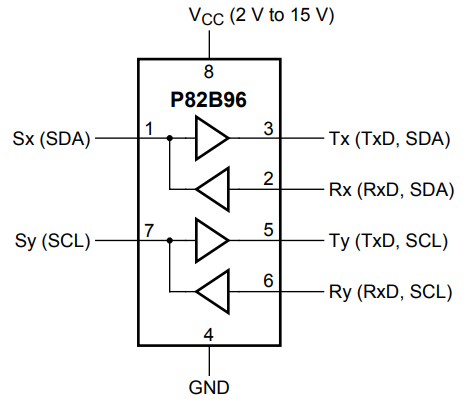

Sơ đồ khối của P82B96

Các lựa chọn thay thế cho P82B96

Số mô hình	Nhà sản xuất	Sự miêu tả
P82B96pn, 112	NXP Chất bán dẫn	P82B96P - Bộ đệm xe buýt hai chiều nhúng 8 chân
P82B96PE4	Texas Dụng cụ	HAI Bộ thu phát dòng, PDIP8, tuân thủ ROHS, nhựa, DIP-8
9.4E+11	NXP Chất bán dẫn	Ic Mạch vi xử lý đặc biệt, PDIP8, DIP-8, Bộ vi xử lý IC: Khác
P82B96P	Texas Dụng cụ	2 bit hai chiều 2 đến 15-V 400 kHz I2C/SMBUS Buffer/Cáp mở rộng 8-PDIP -40 đến 85 ° C.

Sản phẩm so sánh

Số phần	Nhà sản xuất	Gói / trường hợp	Cung cấp điện áp	Đầu vào	Mức độ nhạy cảm độ ẩm (MSL)	Thời gian dẫn đầu của nhà máy	Chiều dài	Đầu ra	Số pin	Xem so sánh
P82B96TD, 112	NXP USA Inc.	8-quá (0.154, chiều rộng 3,90mm)	5 v	2 dây Xe buýt	1 (Không giới hạn)	7 Tuần	4.9 mm	2 dây Xe buýt	8	P82B96TD, 112 VS PCA9601D, 118
PCA9601D, 118	NXP USA Inc.	8-quá (0.154, chiều rộng 3,90mm)	3.3 V	2 dây Xe buýt	1 (Không giới hạn)	7 Tuần	4.9 mm	2 dây Xe buýt	8	PCA9601D, 118 VS P82B96TD, 112
PCA9600D, 118	NXP USA Inc.	8-quá (0.154, chiều rộng 3,90mm)	5 v	2 dây Xe buýt	1 (Không giới hạn)	7 Tuần	4.9 mm	2 dây Xe buýt	8	PCA9600D, 118 VS P82B96TD, 112
PCA9600D, 112	NXP USA Inc.	8-quá (0.154, chiều rộng 3,90mm)	5 v	2 dây Xe buýt	1 (Không giới hạn)	7 Tuần	4.9 mm	2 dây Xe buýt	8	PCA9600D, 112 VS P82B96TD, 112

Ứng dụng của P82B96

Giao diện linh hoạt

P82B96 vượt trội trong việc giao thoa I2C hoạt động với một loạt các mức logic, từ 5V đến 3V hoặc thậm chí lên đến 15V.Tính năng này chứng tỏ vô giá trong môi trường điện áp hỗn hợp, đảm bảo giao tiếp hiệu quả giữa các thành phần với các thông số kỹ thuật điện áp khác nhau.

Kết nối các tiêu chuẩn I2C và SMBUS: Thiết bị điều chỉnh tín hiệu I2C một cách liền mạch theo các tiêu chuẩn SMBUS, đảm bảo khả năng tương thích trên các giao thức truyền thông khác nhau.Khả năng thích ứng này giúp tăng cường tiện ích của nó trong các hệ thống tích hợp cả thiết bị I2C và SMBUS, mở rộng các ứng dụng tiềm năng của P82B96 trong các hệ sinh thái điện tử khác nhau.

Chuyển đổi xe buýt khác biệt

Khả năng nổi bật của P82B96 là việc chuyển đổi tín hiệu I2C tiêu chuẩn sang phần cứng xe buýt vi sai.Chuyển đổi này tăng cường tính toàn vẹn tín hiệu, duy trì độ trung thực của dữ liệu trên các dây cáp dài hoặc trong điều kiện ồn ào về mặt điện.Tín hiệu khác biệt trở nên chủ yếu có giá trị trong các môi trường thực tế trong đó nhiễu điện từ (EMI) có thể làm tổn hại đến giao tiếp IIC truyền thống.

Phân loại chọn lọc trong I2C Networks

Sử dụng các khớp nối opto với p82b96 để phân lập opto giúp cải thiện đáng kể sự mạnh mẽ của giao tiếp trong môi trường ồn ào về mặt điện.Việc cô lập các phần mạng khác nhau giúp tăng cường độ tin cậy của hệ thống bằng cách giảm thiểu rủi ro của các gai điện áp và vòng lặp mặt đất.Tự động hóa công nghiệp thường sử dụng kỹ thuật này để bảo vệ các thành phần nhạy cảm, đảm bảo các hoạt động ổn định và không bị gián đoạn.

Tăng cường tốc độ hoạt động: P82B96 hỗ trợ tốc độ hoạt động lên tới 400 kHz, tạo điều kiện truyền dữ liệu nhanh trong các ứng dụng tốc độ cao.Khả năng này được sử dụng trong các kịch bản phụ thuộc vào giao tiếp nhanh chóng, chẳng hạn như hệ thống thu thập dữ liệu và nền tảng giao dịch tần số cao.Sự cân bằng của tốc độ và độ tin cậy cao là một nền tảng trong các hệ thống trong đó cần truyền dữ liệu nhanh chóng để kết quả hiệu suất.

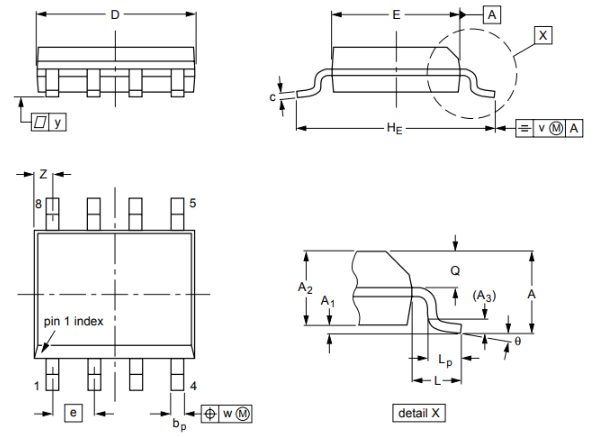

Chi tiết đóng gói của P82B96

Nhà sản xuất

Các chất bán dẫn NXP cung cấp các giải pháp kết nối an toàn được chế tạo tỉ mỉ cho các hệ thống nhúng, được hỗ trợ bởi lực lượng lao động toàn cầu gồm 45.000 chuyên gia tại hơn 35 quốc gia.Với sự hiện diện nổi bật trong lĩnh vực công nghệ kéo dài hơn sáu thập kỷ, NXP liên tục thúc đẩy biên giới của sự đổi mới, đáng chú ý là trong các phương tiện được kết nối an toàn, bảo mật toàn diện và các giải pháp kết nối thông minh.

Sự hợp nhất của các thành phần của chất bán dẫn Freescale vào danh mục đầu tư của NXP đã mở rộng các chân trời của công ty.Sự hợp nhất sáp nhập này chuyên môn kỹ thuật rộng lớn với một loạt các dịch vụ sản phẩm, trang bị NXP để điều hướng một cảnh quan công nghệ thay đổi nhanh chóng.Các ứng dụng hàng ngày, chẳng hạn như cải thiện an toàn ô tô và công nghệ nhà thông minh, minh họa cho sự cống hiến của NXP, để khai thác công nghệ vì lợi ích lớn hơn của xã hội.

NXP đóng vai trò chính trong việc thúc đẩy an toàn và kết nối ô tô.Các giải pháp của họ dẫn đến những đổi mới trong việc lái xe tự trị, giao tiếp từ xe đến xe (V2V) và hệ thống giải trí trong xe hơi.Sự gia tăng của những chiếc xe điện và tự trị đòi hỏi các biện pháp bảo mật nâng cao và kết nối liền mạch, trong đó sự thành thạo của NXP là rõ ràng.Bạn có thể thừa nhận giá trị của những đổi mới này, thường dẫn đến ít tai nạn hơn và quản lý lưu lượng giao thông tốt hơn.
