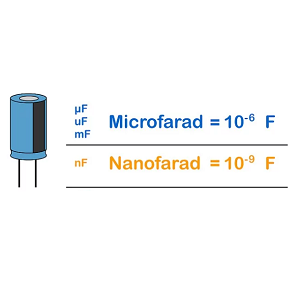

Nanofarads và Microfarads: Hướng dẫn toàn diện về điện dung và chuyển đổi

Các đơn vị nhỏ như Nanofarads (NF) và Microfarads (Tiếtf) giúp chúng tôi đo lường cách các tụ điện hoạt động.Tụ điện là các bộ phận được sử dụng trong hầu hết các thiết bị điện tử để lưu trữ và điều khiển điện.Bài viết này xem xét các nanofarad và microfarads là gì, cách chúng được sử dụng trong thiết bị điện tử và cách chuyển đổi giữa các đơn vị này.Chúng ta sẽ thấy làm thế nào các đơn vị này giúp các thiết bị hoạt động tốt hơn và đáng tin cậy hơn.Ngoài ra, chúng tôi sẽ tìm hiểu về các giá trị tụ điện phổ biến và cách tính toán hiệu ứng của các tụ điện trong các mạch sử dụng dòng điện xoay chiều (AC), giúp đảm bảo các hệ thống điện tử hoạt động trơn tru.

Danh mục

Nanofarad (NF) là gì?

Các Nanofarad (NF) là một đơn vị nhỏ của điện dung điện.Nó bằng một tỷ của Farad (1 NF = 10⁻⁹ F).Đơn vị này rất quan trọng trong các thiết bị điện tử, đặc biệt là để đo lường điện dung của các thành phần nhỏ như tụ điện.Tụ điện giúp lưu trữ và giải phóng năng lượng điện, và chúng được sử dụng trong hầu hết mọi thiết bị điện tử.Nanofarad là một phần của hệ thống đơn vị quốc tế (SI), đảm bảo các phép đo chính xác và tiêu chuẩn trong kỹ thuật điện.Điện dung là khả năng của một tụ điện để lưu trữ điện tích.Mặc dù một nanofarad là một lượng rất nhỏ, nhưng nó đóng một vai trò quan trọng trong nhiều mạch điện tử.Những giá trị điện dung nhỏ này giúp trong các tín hiệu điện tử tinh chỉnh.Các tụ điện Nanofarad thường được sử dụng trong các mạch cần điều khiển chính xác, chẳng hạn như các bộ dao động tạo ra các tín hiệu lặp lại, các hệ thống xử lý tín hiệu xử lý truyền dữ liệu và các mạch thời gian kiểm soát khi các hành động điện tử xảy ra.

Trong các ứng dụng, các tụ điện với xếp hạng nanofarad giúp các thiết bị điện tử hoạt động tốt hơn và nhanh hơn.Họ phản ứng nhanh chóng với những thay đổi trong tín hiệu điện và lưu trữ một lượng nhỏ điện tích hiệu quả.Các tụ điện này rất hữu ích trong các mạch tần số vô tuyến (RF), nơi chúng giúp gửi và nhận tín hiệu.Chúng cũng được tìm thấy trong các hệ thống triệt tiêu tiếng ồn, giúp cải thiện chất lượng tín hiệu bằng cách giảm nhiễu điện không mong muốn.Một cách sử dụng khác là trong các mạch cung cấp điện, trong đó chúng ổn định điện áp và bảo vệ các bộ phận điện tử nhạy cảm khỏi những thay đổi điện áp đột ngột.Để làm cho thiết kế điện tử dễ dàng hơn, Nanofarad được viết là NF trong sơ đồ mạch và tài liệu kỹ thuật.Chữ viết tắt này giúp nhanh chóng xác định các tụ điện phù hợp cho các dự án.Sử dụng giá trị tụ điện chính xác là rất quan trọng, đặc biệt là trong các mạch tần số cao, trong đó ngay cả những sai lầm nhỏ cũng có thể gây ra vấn đề.

Microfarad (PhaF) là gì?

Các Microfarad (Tiếtf) là một đơn vị điện dung điện.Nó bằng một phần triệu của Farad (1 PhaF = 10⁻⁶ F).Đơn vị này thường được sử dụng để đo điện dung của các tụ điện lớn hơn.Các tụ điện này giúp lưu trữ và giải phóng năng lượng điện trong các thiết bị như nguồn điện, hệ thống âm thanh và bộ lọc tín hiệu.Bởi vì chúng có thể lưu trữ nhiều điện tích hơn các tụ nhỏ hơn, các tụ điện microfarad được sử dụng trong các mạch cần hiệu suất ổn định và đáng tin cậy.Trong các thiết bị điện tử, các tụ điện với các giá trị microfarad đóng một vai trò trong các mạch cung cấp năng lượng.Chúng giúp giảm thay đổi điện áp và giữ cho đầu ra điện ổn định.Điều này rất quan trọng trong các thiết bị yêu cầu nguồn điện liên tục.

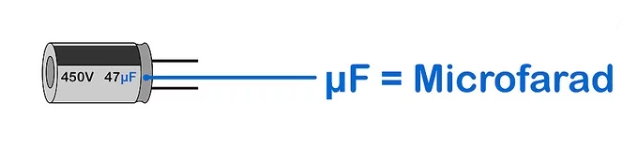

Hình 2. Microfarad

Trong các hệ thống âm thanh, các tụ điện microfarad được sử dụng để ghép tín hiệu. Chúng cho phép các tín hiệu dòng điện xen kẽ (AC) đi qua trong khi chặn dòng điện trực tiếp (DC), giúp duy trì rõ ràng và không bị biến dạng âm thanh.Không có các tụ điện này, các tín hiệu DC không mong muốn có thể làm hỏng âm thanh thiết bị.Tụ điện microfarad cũng hữu ích trong việc lưu trữ năng lượng hệ thống.Họ giúp giải quyết sức mạnh bằng cách lưu trữ và phát hành năng lượng khi cần thiết.Điều này rất hữu ích trong các thiết bị điện tử phải nhanh chóng điều chỉnh để thay đổi nhu cầu năng lượng.Từ các thiết bị nhỏ đến lớn máy công nghiệp, các tụ điện này cải thiện hiệu quả và độ tin cậy.Bằng cách đóng vai trò là bộ đệm năng lượng, chúng ngăn chặn điện áp đột ngột giọt hoặc gai có thể gây hại cho các thành phần nhạy cảm.

Một trong những loại tụ điện phổ biến nhất là tụ điện điện phân.Các tụ điện này thường được tìm thấy trong các mạch chuyển đổi dòng điện xen kẽ (AC) thành dòng điện trực tiếp (DC).Chuyển đổi này là cần thiết cho nhiều thiết bị điện tử, vì hầu hết hoạt động trên DC Power.Các tụ điện microfarad trong các mạch này giúp đảm bảo lưu lượng năng lượng trơn tru và ổn định, điều này rất quan trọng đối với hoạt động đúng của các thành phần điện tử.Chúng cũng mở rộng tuổi thọ của các thiết bị bằng cách giảm căng thẳng trên các bộ phận điện.Để làm cho nhận dạng dễ dàng hơn, các tụ điện microfarad được dán nhãn với giá trị điện dung của chúng, chẳng hạn như 1 PhaF cho một microfarad.Ký hiệu này giúp chọn các tụ điện phù hợp cho các mạch của chúng.Sử dụng giá trị tụ điện chính xác là yêu cầu để tránh sự cố mạch hoặc lỗi.Bằng cách tuân theo ghi nhãn tiêu chuẩn và hiểu vai trò của các tụ điện microfarad, bạn có thể thiết kế và xây dựng các hệ thống điện tử đáng tin cậy cho một loạt các ứng dụng.

Farad và các phép đo điện dung

Farad (F) là đơn vị chính thức của điện dung trong Hệ thống đơn vị quốc tế (SI).Nó giúp đo lượng điện tích một tụ điện có thể lưu trữ.Farad được xác định bằng phương trình:

Trong công thức này, C là viết tắt của điện dung ở Farads, Q. đại diện cho khoản phí trong Coulombs, và V là điện áp trong volt.Một tụ điện có điện dung của một farad nếu lưu trữ một điện tích một coulomb khiến điện áp của nó tăng thêm một volt.Điều này có nghĩa là Farad đo lường mức độ một tụ điện có thể giữ và giải phóng năng lượng điện tốt như thế nào.Tuy nhiên, một Farad là một đơn vị rất lớn, làm cho nó không thực tế đối với các thiết bị điện tử hàng ngày.Nếu một tụ điện có điện dung của một Farad, nó sẽ quá lớn để phù hợp với hầu hết các thiết bị điện tử.Thay vào đó, sử dụng các đơn vị nhỏ hơn như microfarads (PhaF), nanofarads (NF) và picofarads (PF).Các đơn vị nhỏ hơn này giúp thiết kế các mạch điện tử nhỏ gọn và hiệu quả dễ dàng hơn mà không chiếm quá nhiều không gian.Sử dụng các tiểu đơn vị này, các tụ điện có thể được xây dựng với các kích cỡ khác nhau để phù hợp với nhu cầu cụ thể.Cho dù trong điện thoại di động nhỏ hoặc hệ thống điện lớn, các tụ điện giúp làm giảm các thay đổi điện áp, lọc nhiễu không mong muốn và bảo vệ các mạch khỏi các gai điện áp đột ngột.

Mặc dù hầu hết các thiết bị điện tử sử dụng các tụ điện với các giá trị microfarad hoặc nanofarad, Farad vẫn rất quan trọng trong các ứng dụng đặc biệt.Một ví dụ là siêu tụ điện, có giá trị điện dung rất cao.Những siêu tụ điện này được sử dụng trong xe điện, nơi chúng cung cấp năng lượng nhanh chóng và trong các hệ thống năng lượng tái tạo, nơi chúng giúp ổn định cung cấp điện.Bởi vì họ có thể sạc và xả nhanh chóng, các siêu tụ điện rất hữu ích để xử lý nhu cầu năng lượng cao một cách hiệu quả.Hiểu Farad và các đơn vị nhỏ hơn của nó giúp chọn các tụ điện phù hợp cho các thiết kế điện tử khác nhau.Bằng cách chọn giá trị điện dung thích hợp, bạn có thể đảm bảo rằng các thiết bị hoạt động trơn tru và đáng tin cậy.Kiến thức này là cần thiết để phát triển các hệ thống điện tử tốt hơn và hiệu quả hơn trong các ngành công nghiệp khác nhau.

Bảng chuyển đổi Nanofarad sang Microfarad

Bảng cho thấy các phép đo nanofarad khác nhau được chuyển đổi thành các hệ vi sinh vật.

Nanofarad (NF)	Microfarad (Tiếtf)
0,01 nf	0,00001 Phaff
0,1 nf	0,0001 Phaff
1 nf	0,001 Phaff
2 nf	0,002 Phaff
3 nf	0,003 Phaff
4 nf	0,004 Phaff
5 nf	0,005 Phaff
6 nf	0,006 Phaff
7 nf	0,007 Phaff
8 nf	0,008 Phaff
9 nf	0,009 Phaff
10 nf	0,01 Phaff
20 nf	0,02 Phaff
30 nf	0,03 Phaff
40 nf	0,04 Phaff
50 nf	0,05 Phaff
60 nf	0,06 Phaff
70 nf	0,07 Phaff
80 nf	0,08 Phaff
90 nf	0,09 Phaff
100 nf	0,1 Phaff
200 nf	0,2 μf
300 nf	0,3 f
400 nf	0,4 μf
500 nf	0,5 μf
600 nf	0,6 μf
700 nf	0,7 f
800 nf	0,8 μf
900 nf	0,9 μf
1 000 nf	1 Phaff
2 000 nf	2 Phaff
3 000 nf	3 Phaf
4 000 nf	4 Phaf
5 000 nf	5 Phaf
6 000 nf	6 Phaf
7 000 nf	7 Phaf
8 000 nf	8 Phaf
9 000 nf	9 Phaff
10 000 nf	10 Phaf

Làm thế nào để chuyển đổi nanofarad thành microfarads?

Chuyển đổi các giá trị điện dung từ Nanofarads (NF) thành Microfarads (Tiếtf) là một nhiệm vụ quan trọng trong thiết bị điện tử.Nó giúp chọn các tụ điện phù hợp cho các mạch, đảm bảo rằng các thành phần hoạt động chính xác với nhau.Các đơn vị đo khác nhau được sử dụng để mô tả điện dung, vì vậy hãy hiểu cách chuyển đổi giữa chúng là cần thiết khi đọc sơ đồ mạch, các bộ phận đặt hàng hoặc thay thế các tụ điện trong các thiết bị điện tử.

Phương pháp chuyển đổi

Để chuyển đổi nanofarads thành microfarads, bạn cần nhớ một quy tắc đơn giản:

Điều này có nghĩa là để thay đổi giá trị điện dung từ các nanofarad thành microfarads, bạn chỉ cần chia cho 1000. Phương pháp này đảm bảo độ chính xác và tính nhất quán khi làm việc với các giá trị tụ điện khác nhau trong các ứng dụng điện tử khác nhau.Hãy nói rằng bạn có một tụ điện có nhãn 5000 NF và bạn cần chuyển đổi nó thành Microfarads:

Vì vậy, 5000 NF bằng 5 PhaF.Bằng cách tuân theo quy tắc phân chia đơn giản này, bạn có thể nhanh chóng chuyển đổi bất kỳ giá trị nanofarad nào thành microfarad mà không có sự nhầm lẫn.Lý do đằng sau sự chuyển đổi này nằm trong các định nghĩa về tiền tố số liệu được sử dụng trong Hệ thống đơn vị quốc tế (SI):

• Micro (Tiết) có nghĩa là 10⁻⁶ farads (một triệu năm của Farad).

• Nano (n) có nghĩa là 10⁻⁹ farads (một phần trăm của một farad).

Do một microfarad (1 PhaF) bằng 1000 nanofarads (1000 nf), nên việc chuyển đổi tuân theo tỷ lệ 1000: 1 đơn giản.Điều này làm cho tính toán dễ dàng và giúp tránh sai lầm khi chuyển đổi giữa các đơn vị điện dung khác nhau.Chuyển đổi này rất hữu ích trong các thiết bị điện tử, đặc biệt là khi đọc các giá trị tụ điện trên sơ đồ mạch hoặc làm việc với các hệ thống ghi nhãn khác nhau.Một số nhà sản xuất liệt kê điện dung trong nanofarads, trong khi những người khác sử dụng microfarads.Có thể chuyển đổi giữa các đơn vị này giúp ngăn ngừa lỗi khi chọn các thành phần.Kiến thức này cũng là cần thiết khi thay thế các tụ điện.Nếu một mạch yêu cầu 0,47 Phaff, nhưng tụ điện có sẵn được dán nhãn 470 NF, biết rằng 470 NF = 0,47 PhaF cho phép bạn tự tin sử dụng đúng phần.Bằng cách làm chủ chuyển đổi đơn giản này, bạn có thể đảm bảo lựa chọn tụ điện phù hợp, duy trì chức năng mạch và ngăn ngừa lỗi điện trong cả thiết bị điện tử nhỏ và hệ thống công nghiệp phức tạp.

Công thức chuyển đổi điện dung

Hiểu cách chuyển đổi các giá trị điện dung giữa các đơn vị khác nhau là rất quan trọng trong thiết bị điện tử.Khi thiết kế các mạch, những người khác thường làm việc với các tụ điện được dán nhãn trong các đơn vị khác nhau, chẳng hạn như nanofarads (NF) và microfarads (HồiF).Biết cách chuyển đổi giữa các đơn vị này giúp đảm bảo rằng các thành phần phù hợp được chọn và sử dụng chính xác trong các hệ thống điện tử.Điện dung là thước đo mức sạc điện mà một tụ điện có thể lưu trữ.Vì các tụ điện có nhiều kích cỡ, chúng được dán nhãn với các tiền tố đơn vị khác nhau để làm cho giá trị của chúng dễ đọc và sử dụng hơn.Khả năng chuyển đổi giữa nanofarads (NF) và microfarads (Tiếtf) là cần thiết kế, phân tích và khắc phục sự cố các mạch điện tử.

Để thay đổi giá trị điện dung từ Nanofarads (NF) ĐẾN Microfarads (Tiếtf), nhân số lượng nanofarads với 0,001.Điều này là do 1 microfarad bằng 1000 nanofarad.Công thức chuyển đổi:

Ví dụ, nếu bạn có tụ điện 2200 NF và muốn chuyển đổi nó thành microfarads:

Vì vậy, 2200 NF bằng 2,2.

Để chuyển đổi giá trị điện dung từ Microfarads (Tiếtf) ĐẾN Nanofarads (NF), nhân số lượng microfarads với 1000. Vì 1 microfarad chứa 1000 nanofarad, phép nhân đơn giản này giúp nhanh chóng tìm thấy giá trị tương đương.Công thức chuyển đổi:

Ví dụ, nếu bạn có một tụ điện có điện dung 4,7, và muốn chuyển đổi nó thành nanofarads:

Vì vậy, 4.7 Phaff bằng 4700 nf.

Các công thức đơn giản này giúp bạn dễ dàng làm việc với các giá trị điện dung khác nhau.Nhiều sơ đồ mạch, bộ dữ liệu và nhãn thành phần sử dụng các đơn vị khác nhau, vì vậy chuyển đổi nhanh chóng và chính xác giúp lựa chọn tụ điện phù hợp khi thay thế hoặc nâng cấp các thành phần, đọc và giải thích sơ đồ mạch với các ký hiệu đơn vị khác nhau, đảm bảo chức năng mạch thích hợp với giá trị điện dung chính xác,và ngăn ngừa các lỗi có thể dẫn đến sự cố hoặc không hiệu quả.Bằng cách làm chủ các chuyển đổi này, bất kỳ ai làm việc với thiết bị điện tử đều có thể tự tin xử lý các tụ điện và các mạch thiết kế hoạt động hiệu quả và đáng tin cậy.Cho dù làm việc trên các thiết bị điện tử nhỏ hoặc hệ thống điện lớn, những tính toán đơn giản này đảm bảo độ chính xác trong thiết kế và hiệu suất mạch.

Áp dụng các kỹ thuật chuyển đổi trong các kịch bản thực tế

Chuyển đổi các giá trị điện dung từ Nanofarads (NF) thành Microfarads (Tiếtf) là một nhiệm vụ phổ biến trong thiết bị điện tử.Nhiều thành phần điện tử, đặc biệt là các tụ điện, được dán nhãn với các tiền tố đơn vị khác nhau tùy thuộc vào nhà sản xuất hoặc khu vực.Một số sơ đồ mạch và thông số kỹ thuật liệt kê các giá trị điện dung trong các vi mô, trong khi các sơ đồ khác sử dụng nanofarads.Để đảm bảo rằng tụ điện chính xác được sử dụng trong mạch, bạn phải có thể chuyển đổi giữa các đơn vị này một cách dễ dàng.Khả năng này giúp ngăn ngừa lỗi, đảm bảo khả năng tương thích giữa các thành phần và cho phép chức năng mạch mượt mà.Cho dù việc thiết kế một mạch mới, việc khắc phục sự cố hiện có hoặc thay thế các tụ điện, chuyển đổi nhanh chóng và chính xác giữa Nanofarads và Microfarads giúp duy trì hiệu quả và độ tin cậy trong các hệ thống điện tử.

Một kịch bản phổ biến trong đó cần chuyển đổi điện dung là khi làm việc với các giá trị điện dung lớn hơn.Giả sử bạn có một tụ điện có nhãn 2000 nanofarads (NF), nhưng sơ đồ mạch của bạn chỉ định rằng điện dung cần thiết phải có trong các hệ vi sinh vật (Mufff).Để kiểm tra xem tụ điện này có phù hợp hay không, bạn phải chuyển đổi giá trị của nó thành microfarads.Công thức để chuyển đổi NF thành PhaF rất đơn giản: Chia điện dung trong nanofarads cho 1000. Áp dụng công thức này, chúng tôi tính toán 2000 NF 1000 = 2.Điều này có nghĩa là một tụ điện có 2000 NF điện dung tương đương với 2 PhaF, và nó có thể được sử dụng trong bất kỳ mạch nào yêu cầu tụ điện 2 2FF.Chuyển đổi nhanh này cho phép xác minh các thông số kỹ thuật thành phần và đảm bảo chọn tụ điện phù hợp cho mạch.

Một ví dụ khác liên quan đến việc chuyển đổi các giá trị điện dung nhỏ hơn từ các nanofarad thành microfarads.Giả sử bạn có một tụ điện có điện dung 750 NF, nhưng mạch đòi hỏi giá trị phải có trong PhươngF cho khả năng tương thích.Sử dụng cùng một công thức chuyển đổi, chúng tôi chia 750 NF cho 1000, dẫn đến 0,75.Điều này xác nhận rằng một tụ điện có nhãn 750 NF giống như một tụ điện được dán nhãn 0,75.Phương pháp đơn giản nhưng hiệu quả này giúp tránh sự nhầm lẫn khi chọn hoặc thay thế các tụ điện, đảm bảo rằng các giá trị phù hợp được sử dụng để duy trì hiệu quả mạch và độ ổn định.

Hiểu và áp dụng các chuyển đổi này rất quan trọng vì các giá trị điện dung thường được thể hiện trong các đơn vị khác nhau trên các tài liệu kỹ thuật và sơ đồ mạch khác nhau.Làm việc với một bảng dữ liệu liệt kê các giá trị tụ điện trong nanofarads nhưng mạch đang thiết kế sử dụng microfarads, biết cách chuyển đổi giữa hai bộ phận đảm bảo rằng các thành phần chính xác được chọn.Kiến thức này rất hữu ích khi đặt hàng tụ điện từ các nhà cung cấp khác nhau.Trong trường hợp không có giá trị tụ điện cụ thể, việc chuyển đổi giữa các đơn vị này cho phép tìm một giải pháp thay thế phù hợp với điện dung tương đương, ngăn chặn sự chậm trễ trong lắp ráp hoặc sửa chữa mạch.Làm chủ các kỹ thuật chuyển đổi điện dung, đảm bảo độ chính xác, khả năng tương thích và độ tin cậy của các mạch điện tử.Chuyển đổi giữa các nanofarad và microfarad giúp ngăn ngừa sự cố mạch, tránh các sai lầm tốn kém và đảm bảo hiệu suất điện tử mượt mà.Cho dù làm việc trên các thiết bị điện tử đơn giản hoặc các mạch công nghiệp phức tạp, biết cách chuyển đổi nhanh chóng và chính xác giữa các đơn vị này là một kỹ năng có giá trị giúp tăng cường hiệu quả và độ chính xác trong thiết kế điện tử và xử lý sự cố.

Giá trị điện dung tiêu chuẩn và sê-ri điện tử

Trong điện tử, các tụ điện có nhiều giá trị khác nhau, nhưng không phải mọi giá trị có thể được sản xuất.Thay vào đó, các giá trị tụ điện theo một hệ thống được tiêu chuẩn hóa được gọi là E-series.Hệ thống này giúp đảm bảo rằng các tụ điện có sẵn trong các giá trị logic và thực tế, giúp dễ dàng chọn các thành phần phù hợp cho các mạch.Sê-ri điện tử sắp xếp các giá trị theo cách bao gồm các mức độ chính xác và dung sai khác nhau, cho phép các thiết bị điện tử hoạt động đáng tin cậy mà không yêu cầu vô số giá trị thành phần.

Sê-ri điện tử là một hệ thống tổ chức các giá trị thành phần theo cách có cấu trúc, chia mỗi thập kỷ (một phạm vi giá trị từ 1 đến 10, 10 đến 100, v.v.) thành một số giá trị ưa thích cụ thể.Các giá trị này được chọn bằng cách sử dụng thang đo logarit, có nghĩa là mỗi bước trong chuỗi thể hiện mức tăng tỷ lệ phần trăm từ giá trị trước đó.Các nhóm E-series khác nhau tồn tại để phù hợp với các mức độ dung nạp khác nhau trong các thành phần điện tử.Càng nhiều giá trị một loạt có mỗi thập kỷ, dung sai càng thấp và các thành phần càng chính xác.

Sê -ri E3: Chứa 3 giá trị mỗi thập kỷ và được sử dụng cho các thành phần có dung sai lớn ± 40%.Chúng được sử dụng trong các ứng dụng không cần độ chính xác cao.

Sê -ri E6: Chứa 6 giá trị mỗi thập kỷ và được sử dụng cho các thành phần có dung sai ± 20%.Sê -ri này cân bằng chi phí và độ chính xác và thường được tìm thấy trong thiết bị điện tử.

Sê -ri E12: Chứa 12 giá trị mỗi thập kỷ và được sử dụng cho các thành phần có dung sai ± 10%.Nó được ưa thích cho các ứng dụng điện tử chính xác hơn.

Sê -ri E24: Chứa 24 giá trị mỗi thập kỷ và được thiết kế cho các thành phần có dung sai ± 5%.Nó được sử dụng trong các thiết bị điện tử công nghiệp và chuyên ngành.

Sê -ri E48: Chứa 48 giá trị mỗi thập kỷ và hỗ trợ dung sai ± 2%.Nó phù hợp cho các ứng dụng chính xác cao, chẳng hạn như các thiết bị truyền thông.

Sê -ri E96: Chứa 96 giá trị mỗi thập kỷ và hỗ trợ dung sai ± 1%.Sê -ri này được sử dụng trong các thiết bị điện tử chính xác trong đó các giá trị thành phần phải có độ chính xác cao.

Sê -ri E192: Chứa 192 giá trị mỗi thập kỷ và được sử dụng cho các thành phần có dung sai cực kỳ chặt chẽ là ± 0,5%, ± 0,25%, hoặc ± 0,1%.Những tụ điện này là tuyệt vời trong các dự án kỹ thuật công nghệ tiên tiến và chính xác.

Ví dụ, trong sê -ri E6, các giá trị tụ điện ưa thích bao gồm 10, 15, 22, 33, 47 và 68. Khi chuỗi tiến triển thành E12, E24 và hơn thế nữa, các giá trị cụ thể hơn được thêm vào để cho phép điều chỉnh tốt hơn trong thiết kế mạch.Hệ thống này đảm bảo rằng bạn có thể chọn giá trị tụ điện phù hợp nhất mà không yêu cầu mọi số có thể, làm cho lựa chọn thành phần đơn giản và hiệu quả hơn.

Tính toán phản ứng điện dung trong mạch AC

Hiểu phản ứng điện dung là rất quan trọng khi làm việc với các mạch AC.Các tụ điện không hoạt động giống nhau trong các mạch AC như chúng làm trong các mạch DC.Thay vì chỉ đơn giản là lưu trữ điện tích, chúng phản đối luồng dòng điện xen kẽ (AC) theo cách phụ thuộc vào tần số của tín hiệu.Phe đối lập này được gọi là phản ứng điện dung (XₐₙₐₜₕC).Không giống như điện trở, không đổi, thay đổi phản ứng điện dung tùy thuộc vào tần số của tín hiệu AC và điện dung của tụ điện.Học cách tính toán phản ứng điện dung giúp thiết kế các mạch hoạt động chính xác trong các ứng dụng như lọc tín hiệu, khớp trở kháng và thay đổi pha.Có thể tính toán phản ứng điện dung của tụ điện trong mạch AC bằng cách sử dụng công thức:

Ở đâu XC là phản ứng điện dung (được đo bằng ohms,), f là tần số của tín hiệu AC (được đo bằng Hertz, Hz), C là điện dung (được đo bằng Farads, F) và π (PI) là một hằng số toán học, khoảng 3.14159.

Công thức này chứng minh rằng phản ứng điện dung tỷ lệ nghịch với cả tần số và điện dung.Trong điều kiện thực tế, khi tần số tăng, phản ứng điện dung giảm, cho phép nhiều AC đi qua tụ điện.Tương tự, khi điện dung tăng, phản ứng cũng giảm, có nghĩa là tụ điện cho phép một dòng AC lớn hơn.Mối quan hệ này rất quan trọng trong thiết kế mạch, đặc biệt là trong các ứng dụng như lọc, khớp nối và khớp trở kháng, trong đó các tụ điện đóng vai trò kiểm soát luồng tín hiệu và hiệu suất hệ thống.

Vì hầu hết các tụ điện được sử dụng trong các mạch có các giá trị điện dung trong Microfarads (Tiếtf) hoặc Nanofarads (NF), Điều quan trọng là chuyển đổi các giá trị này thành Farads (F) trước khi áp dụng công thức.Các quy tắc chuyển đổi là:

• 1 Phaf = 1 × 10⁻⁶ F (một microfarad bằng một triệu của Farad).

• 1 nf = 1 × 10⁻⁹ f (một nanofarad bằng một tỷ tháng của một farad).

Trước khi thực hiện các tính toán, luôn luôn thể hiện điện dung trong Farads để đảm bảo độ chính xác.

Tính toán ví dụ: Ảnh hưởng của tần số và điện dung

Phản ứng điện dung ở các tần số khác nhau

Chúng ta hãy xem xét một tụ điện có điện dung 100 NF (0,1 PhaF hoặc 0,1 × 10⁻⁶ F) và tính toán phản ứng điện dung của nó ở các tần số khác nhau:

1. Ở 50 Hz:

2. Ở 1 kHz (1000 Hz):

3. Ở 10 kHz (10.000 Hz):

Những kết quả này cho thấy khi tần số tăng, phản ứng điện dung giảm.Điều này có nghĩa là ở tần số cao hơn, tụ điện cho phép nhiều AC đi qua, làm cho nó trở thành một bộ lọc thông hiệu quả trong các mạch điện tử.

Phản ứng điện dung với các giá trị điện dung khác nhau

Bây giờ, hãy xem cách phản ứng điện dung thay đổi khi sử dụng các tụ điện khác nhau, giữ tần số không đổi ở mức 1 kHz (1000 Hz):

1. cho 10 NF (0,01 PhaF hoặc 0,01 × 10⁻⁶ F):

2. với 1 Phaf (1 × 10⁻⁶ F):

3. trong 10 Phaf (10 × 10⁻⁶ F):

Những tính toán này cho thấy rằng khi điện dung tăng, phản ứng điện dung giảm.Điều này có nghĩa là các tụ điện lớn hơn cho phép nhiều AC có nhiều luồng, rất hữu ích trong các ứng dụng như lọc nguồn, trong đó các tụ điện giúp làm mịn các dao động điện áp.

Tác động đến hiệu suất mạch

Bộ lọc tần số: Tụ điện đóng vai trò trong các ứng dụng lọc tần số, đặc biệt là trong việc thiết kế các bộ lọc thông thấp và thông cao.Bộ lọc thông cao cho phép các tín hiệu tần số cao vượt qua trong khi chặn các tín hiệu tần số thấp, làm cho nó hữu ích trong các ứng dụng như cân bằng âm thanh và xử lý tín hiệu.Ngược lại, bộ lọc thông thấp cho phép tín hiệu tần số thấp trong khi làm giảm tần số cao hơn trong việc làm mịn tín hiệu và giảm nhiễu trong nguồn điện.Bằng cách chọn cẩn thận giá trị điện dung, bạn có thể điều chỉnh tần số cắt của các bộ lọc này, kiểm soát tần số nào được phép hoặc triệt tiêu.Nguyên tắc này được áp dụng rộng rãi trong các hệ thống âm thanh, radio và thiết bị truyền thông, trong đó điều khiển tần số chính xác là cần thiết để truyền và tiếp nhận tín hiệu rõ ràng.

Kết hợp trở kháng: Trong các mạch AC, khớp trở kháng rất quan trọng để tối đa hóa việc truyền năng lượng và giảm thiểu sự phản xạ hoặc mất tín hiệu.Trở kháng không khớp có thể dẫn đến truyền năng lượng không hiệu quả, suy thoái tín hiệu và nhiễu không mong muốn, đặc biệt là trong các ứng dụng tần số cao.Các tụ điện giúp đạt được sự kết hợp trở kháng thích hợp bằng cách điều chỉnh thành phần phản ứng của trở kháng mạch, đảm bảo lưu lượng tín hiệu tối ưu.Kỹ thuật này rất quan trọng trong các mạch tần số vô tuyến (RF) và thiết bị điện tử âm thanh, trong đó cần phải duy trì cường độ tín hiệu nhất quán và độ rõ.Trở kháng phù hợp giúp cải thiện hiệu quả của ăng -ten, đường truyền và bộ khuếch đại, tăng cường hiệu suất mạch tổng thể và độ ổn định.

Chuyển pha: Một trong những thuộc tính duy nhất của tụ điện trong mạch AC là khả năng thay đổi pha của tín hiệu dòng điện xen kẽ sang 90 độ.Trong một mạch điện dung hoàn toàn, hiện tại dẫn đến điện áp theo một phần tư chu kỳ, một hành vi được sử dụng một cách chiến lược trong các ứng dụng điện tử khác nhau.Thuộc tính thay đổi pha này là tuyệt vời trong các bộ dao động, trong đó các tụ điện giúp tạo ra các dạng sóng ổn định cho các mạch xử lý đồng hồ và tín hiệu.Nó cũng được sử dụng trong các mạch điều khiển động cơ để tạo ra sự khác biệt pha cần thiết để bắt đầu và chạy một số loại động cơ điện.Bằng cách tận dụng các tụ điện để thay đổi pha, bạn có thể thiết kế các hệ thống xử lý và điều khiển tín hiệu hiệu quả hơn trên một loạt các ứng dụng.

Những sai lầm phổ biến trong chuyển đổi Nanofarad sang Microfarad

Vì các tụ điện thường được dán nhãn bằng cách sử dụng các đơn vị khác nhau, nên hiểu cách chính xác để chuyển đổi giữa chúng đảm bảo thiết kế mạch chính xác và lựa chọn thành phần phù hợp.Tuy nhiên, ngay cả những sai lầm nhỏ trong quá trình chuyển đổi cũng có thể gây ra các vấn đề lớn trong các mạch điện tử.Lỗi trong các giá trị điện dung có thể dẫn đến xử lý tín hiệu không chính xác, điều chỉnh nguồn điện không ổn định và thậm chí lỗi mạch hoàn chỉnh.Để ngăn chặn những vấn đề này, điều quan trọng là phải nhận thức được những sai lầm phổ biến đã gây ra trong quá trình chuyển đổi NF sang LAF và cách tránh chúng.

Tuân thủ hệ số chuyển đổi chính xác

Một trong những khía cạnh quan trọng nhất của việc chuyển đổi NF thành PhaF là sử dụng hệ số chuyển đổi chính xác.Quy tắc cơ bản là:

1 Phaf = 1000nf

Điều này có nghĩa là để chuyển đổi nanofarad thành microfarads, bạn phải chia cho 1000. Tương tự, để chuyển đổi microfarad thành nanofarads, bạn nhân lên 1000. Một lỗi phổ biến xảy ra khi sử dụng hệ số chuyển đổi không chính xác.Một số người đã phân chia nhầm 100 hoặc 10.000 thay vì 1000, dẫn đến các giá trị điện dung hoàn toàn sai.Ví dụ: nếu bạn có 4700 NF và chia nhầm cho 100 thay vì 1000, bạn sẽ nhận được 47 PhaF thay vì đúng 4.7.Một lỗi như vậy có thể dẫn đến sự không phù hợp nghiêm trọng trong hiệu suất mạch, gây ra sự không ổn định hoặc các đặc điểm lọc không chính xác.

Để tránh sai lầm này, luôn luôn kiểm tra kỹ hệ số chuyển đổi trước khi thực hiện các tính toán.Nếu không chắc chắn, hãy tham khảo các bảng chuyển đổi điện dung tiêu chuẩn hoặc sử dụng máy tính để xác minh kết quả.Phát triển thói quen ước tính tinh thần câu trả lời dự kiến ​​cũng có thể giúp bắt lỗi.Nếu chuyển đổi một giá trị như 1000 NF, bạn đã mong đợi kết quả là 1 PhaF, và bất kỳ độ lệch nào từ đó sẽ giương cờ đỏ.

Vị trí thập phân chính xác

Vị trí thập phân là một nguồn lỗi chính khác trong chuyển đổi điện dung.Vì chuyển đổi NF sang LAFF liên quan đến việc chia cho 1000, bạn phải di chuyển các vị trí thập phân ba vị trí sang trái.Vị trí không chính xác của điểm thập phân có thể dẫn đến các giá trị điện dung hoàn toàn không chính xác.Ví dụ: xem xét chuyển đổi 5000 NF thành microfarads:

5000 NF 1000 = 5 Phaf

Nếu số thập phân bị đặt sai vị trí, kết quả có thể được viết không chính xác là 0,005 PhaF hoặc 500 PhaF, cả hai đều hoàn toàn sai.Sử dụng các giá trị không chính xác như vậy trong mạch có thể gây ra các vấn đề nghiêm trọng, chẳng hạn như lỗi thời gian trong bộ dao động, đáp ứng tần số không chính xác trong các bộ lọc và điều chỉnh năng lượng quá mức hoặc không đủ trong các mạch cung cấp điện.Để ngăn chặn các lỗi như vậy, luôn luôn xác minh chuyển đổi của bạn bằng cách kiểm tra độ lớn của kết quả.Nếu bạn đang chuyển đổi một giá trị trong hàng ngàn, kết quả phải có số lượng hoặc số thập phân trên 1. Nếu bạn đang chuyển đổi các giá trị dưới 1000 NF, kết quả sẽ là số thập phân dưới 1 1.Viết ra công thức chuyển đổi và cẩn thận định vị số thập phân trước khi hoàn tất câu trả lời có thể giúp giảm lỗi.

Duy trì tính nhất quán của đơn vị

Nhiều lỗi trong tính toán mạch xảy ra do trộn các đơn vị điện dung khác nhau mà không cần chuyển đổi thích hợp.Đôi khi, nó thực hiện nhầm các tính toán bằng cách sử dụng các giá trị trong NF và FAFF thay thế cho không mà không chuyển đổi chúng thành một đơn vị chung trước tiên.Ví dụ, nếu một mạch yêu cầu tổng điện dung của hai tụ điện, một 220 NF và một 0,47 khác, chúng không thể được thêm trực tiếp trừ khi cả hai đều ở cùng một đơn vị.Vì 0,47 PhaF = 470 NF, tổng điện dung sẽ là:

220 NF+470 NF = 690 NF

Nếu bạn nhầm thêm 220 NF + 0,47, trực tiếp, giả sử 0,47 PhaF = 0,47 NF, bạn sẽ nhận được kết quả không chính xác là 220,47 NF, điều này hoàn toàn sai.Các tính toán sai lầm như vậy có thể dẫn đến lựa chọn thành phần không chính xác, ảnh hưởng đến hành vi mạch tổng thể.Để ngăn chặn các lỗi này, luôn luôn chuyển đổi tất cả các giá trị thành cùng một đơn vị trước khi thực hiện các tính toán.Khi thêm hoặc so sánh các điện dung, chọn một đơn vị nhất quán, NF hoặc PhaFF và đảm bảo tất cả các giá trị được chuyển đổi đúng trước khi tiến hành.

Cân nhắc về độ chính xác và làm tròn

Các giá trị tụ điện thường yêu cầu độ chính xác cao, đặc biệt là trong các mạch thời gian, bộ lọc tần số và các ứng dụng tín hiệu tốc độ cao.Lỗi làm tròn có thể có tác động đến hiệu suất mạch.Ví dụ: nếu bạn đang làm việc với một tụ điện có nhãn 749 NF, nó có thể hấp dẫn để làm tròn nó thành 0,7 PhaF để đơn giản.Tuy nhiên, chuyển đổi chính xác hơn là 0,749 PhaF.Sự khác biệt nhỏ có thể không quan trọng trong các mạch có độ chính xác thấp, nhưng trong các ứng dụng tần số cao hoặc mạch thời gian chính xác, nó có thể gây ra sự sai lệch đáng chú ý trong hiệu suất.

Xem xét mạch hẹn giờ bằng cách sử dụng một tụ điện có giá trị điện dung cụ thể để xác định tần số.Nếu giá trị tụ điện được làm tròn không chính xác, tần số dao động của mạch có thể thay đổi, ảnh hưởng đến thời gian của tín hiệu.Tương tự, trong các ứng dụng tần số vô tuyến (RF), thậm chí các lỗi làm tròn nhẹ trong các giá trị tụ điện có thể thay đổi các đặc điểm truyền tín hiệu và tiếp nhận, dẫn đến giảm hiệu quả hoặc nhiễu.Để tránh các vấn đề như vậy, hãy giữ độ chính xác đầy đủ trong quá trình tính toán và chỉ làm tròn ở bước cuối cùng nếu cần thiết.Sử dụng các giá trị tụ điện tiêu chuẩn từ sê-ri điện tử để đảm bảo khả năng tương thích với các thành phần có sẵn.Xác minh thông số kỹ thuật của nhà sản xuất để đảm bảo rằng giá trị tụ điện thực tế được sử dụng trong mạch phù hợp với yêu cầu được tính toán.

Vai trò của tụ điện trong mạch điện tử

Các tụ điện đóng một loạt các vai trò đóng góp vào hoạt động đúng của các thiết bị điện tử.Các thành phần nhỏ nhưng mạnh mẽ này được thiết kế để lưu trữ và quản lý năng lượng điện, khiến chúng trở nên quan trọng trong các mạch đòi hỏi sự ổn định năng lượng, xử lý tín hiệu hoặc điều khiển tần số.Tụ điện được tìm thấy trong hầu hết mọi thiết bị điện tử, từ điện thoại thông minh và máy tính đến tivi và máy công nghiệp.Khả năng sạc và xả năng lượng điện của chúng nhanh chóng làm cho chúng hữu ích cho nhiều ứng dụng khác nhau, mỗi ứng dụng yêu cầu các loại tụ điện cụ thể với các giá trị điện dung được lựa chọn cẩn thận.Hiểu cách các tụ điện hoạt động trong các vai trò khác nhau là chìa khóa để thiết kế, duy trì và khắc phục sự cố mạch điện tử.

Lưu trữ năng lượng và ổn định điện áp

Một trong những chức năng quan trọng nhất của các tụ điện là lưu trữ năng lượng điện và ổn định mức điện áp.Trong vai trò này, các tụ điện hoạt động như pin sạc nhỏ, tạm thời giữ một điện sạc và giải phóng nó khi cần thiết.Chức năng này rất lớn trong các mạch cung cấp điện, trong đó các tụ điện giúp duy trì đầu ra điện áp ổn định ngay cả khi nguồn điện dao động hoặc tải điện thay đổi đột ngột.

Ví dụ, trong các nguồn cung cấp năng lượng máy tính, các tụ điện đóng vai trò chính trong việc đảm bảo CPU, chip bộ nhớ và các thành phần nhạy cảm khác nhận được nguồn điện ổn định.Nếu điện áp đột nhiên giảm hoặc tăng đột biến, các tụ điện giải phóng năng lượng được lưu trữ để bù cho sự dao động, ngăn chặn hệ thống bị sập hoặc trục trặc.Tương tự, trong các đèn flash camera, các tụ điện lưu trữ năng lượng điện và giải phóng nó trong một vụ nổ nhanh để cung cấp năng lượng cho đèn flash khi nhấn nút.Chức năng lưu trữ năng lượng này cũng rất quan trọng trong thiết bị điện tử ô tô.Những chiếc xe hiện đại sử dụng nhiều hệ thống điện tử, chẳng hạn như GPS, cảm biến và màn hình thông tin giải trí, tất cả đều đòi hỏi sức mạnh ổn định.Các tụ điện giúp đảm bảo rằng hệ thống điện của xe chạy trơn tru, ngay cả khi có những thay đổi nhanh chóng về nhu cầu năng lượng, chẳng hạn như khi điều hòa hoặc đèn pha được bật.

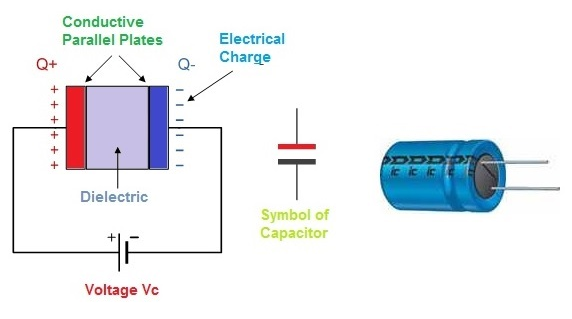

Hình 3. Lưu trữ năng lượng và ổn định điện áp

Lọc tiếng ồn và đầu ra làm mịn

Một chức năng khác của tụ điện là lọc ra tiếng ồn điện và đầu ra điện áp làm mịn.Tiếng ồn điện là nhiễu không mong muốn có thể làm biến dạng tín hiệu và ảnh hưởng đến hiệu suất mạch.Trong các mạch cung cấp điện, các tụ điện giúp loại bỏ các dao động và gai điện áp xảy ra khi AC (dòng điện xoay chiều) được chuyển đổi thành DC (dòng điện trực tiếp).Không có tụ điện, công suất DC được chuyển đổi vẫn có thể chứa các gợn sóng nhỏ từ điện áp AC, dẫn đến hoạt động không ổn định trong các mạch nhạy cảm.

Ví dụ, trong các thiết bị điện tử âm thanh, các tụ điện được sử dụng để lọc tiếng ồn từ nguồn điện để đảm bảo âm thanh rõ ràng, chất lượng cao.Không có tụ điện, biến động điện có thể giới thiệu tiếng ồn ào hoặc tiếng ồn ào không mong muốn trong loa và micrô.Tương tự, trong các thiết bị y tế, chẳng hạn như máy ECG và máy trợ thính, các tụ điện đóng một vai trò trong việc giữ cho tín hiệu năng lượng sạch sẽ, đảm bảo đọc chính xác và đầu ra âm thanh rõ ràng.Các tụ điện cũng giúp ngăn ngừa nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI), có thể đến từ các thiết bị điện hoặc tín hiệu vô tuyến gần đó.Điều này rất quan trọng trong các hệ thống truyền thông, thiết bị không dây và thiết bị nhạy cảm, trong đó nhiễu có thể gây mất dữ liệu hoặc suy giảm tín hiệu.

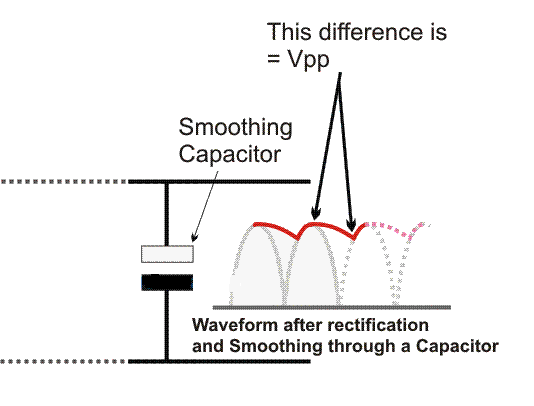

Hình 4. Lọc tiếng ồn và đầu ra làm mịn

Khớp nối và tách tín hiệu

Các tụ điện cũng được sử dụng rộng rãi để ghép và tách tín hiệu, giúp duy trì tính toàn vẹn của tín hiệu điện khi chúng di chuyển qua một mạch.Khớp nối tín hiệu cho phép các tín hiệu AC vượt qua giữa các giai đoạn khác nhau của bộ khuếch đại hoặc mạch trong khi chặn điện áp DC.Điều này đảm bảo rằng chỉ các tín hiệu dự định đạt đến giai đoạn tiếp theo, ngăn chặn sự thiên vị DC không mong muốn can thiệp vào tín hiệu.Điều này rất hữu ích trong các mạch âm thanh và vô tuyến, nơi các tụ điện giúp truyền tín hiệu giọng nói, âm nhạc và dữ liệu mà không bị biến dạng.

Ví dụ, trong bộ tiền khuếch đại micrô, một tụ điện được đặt giữa micrô và giai đoạn khuếch đại để chỉ cho phép tín hiệu âm thanh (AC) đi qua trong khi chặn bất kỳ thành phần DC nào.Điều này ngăn chặn điện áp không mong muốn tiếp cận bộ khuếch đại, cải thiện độ rõ âm thanh và ngăn ngừa thiệt hại cho mạch.Mặt khác, việc tách tín hiệu liên quan đến việc sử dụng các tụ điện để loại bỏ nhiễu AC không mong muốn khỏi các đường dây điện, đảm bảo rằng các thành phần điện tử nhạy cảm nhận được năng lượng ổn định, sạch sẽ.Trong các bộ vi điều khiển và mạch kỹ thuật số, các tụ điện được đặt gần các chân nguồn để lọc nhiễu tần số cao có thể cản trở việc xử lý dữ liệu.Điều này rất quan trọng trong máy tính, điện thoại thông minh và hệ thống điều khiển công nghiệp, trong đó cần điều chỉnh điện áp chính xác cho hoạt động đáng tin cậy.

Tăng cường tính toàn vẹn tín hiệu trong các mạch thời gian và dao động

Các tụ điện được sử dụng trong thời gian, điều khiển tần số và mạch dao động, nơi chúng hoạt động cùng với các điện trở và cuộn cảm để đặt khoảng thời gian hoặc tần số cụ thể.Các mạch này được sử dụng trong đồng hồ, bộ tạo tín hiệu và thiết bị truyền thông để đảm bảo rằng tín hiệu điện vẫn ổn định và chính xác.Ví dụ, trong các mạch dao động, tụ điện và cuộn cảm tạo thành các mạch cộng hưởng tạo ra tín hiệu tần số ổn định.Những tín hiệu này được sử dụng trong các thiết bị như radio, tivi và máy phát không dây, trong đó thời gian tín hiệu chính xác là tuyệt vời để giao tiếp thích hợp.Trong đồng hồ kỹ thuật số và bộ hẹn giờ, các tụ điện kiểm soát các chu kỳ điện tích và xả, xác định khoảng thời gian giữa các hoạt động.Một ứng dụng phổ biến khác là trong các vòng khóa pha (PLL), sử dụng các tụ điện để đồng bộ hóa tín hiệu trong các hệ thống truyền thông.PLL được sử dụng trong điện thoại di động, liên lạc vệ tinh và hệ thống GPS để đảm bảo rằng các tín hiệu được nhận và xử lý theo đúng thời gian.

Phần kết luận

Nhìn kỹ vào các nanofarad và microfarad cho chúng ta thấy tầm quan trọng của chúng trong việc tạo ra các mạch điện tử.Chúng giúp giữ cho năng lượng ổn định, quản lý năng lượng và đảm bảo tín hiệu trong các thiết bị rõ ràng và chính xác.Bài viết này giải thích làm thế nào để thay đổi giữa các đơn vị này và tại sao làm như vậy chính xác là quan trọng.Nó cũng bao gồm các giá trị tiêu chuẩn cho các tụ điện và cách tìm ra hiệu ứng của chúng trong các mạch AC.Hiểu những điều cơ bản này giúp xây dựng và sửa chữa các hệ thống điện tử, đảm bảo rằng các thiết bị chúng ta dựa vào mỗi ngày hoạt động tốt và không có vấn đề.Hướng dẫn đơn giản này là một công cụ hữu ích, mở ra cánh cửa để học hỏi nhiều hơn và đổi mới tốt hơn trong công nghệ.
