MCB vs MCCB vs RCCB vs ELCB: Hướng dẫn so sánh đầy đủ

Bạn cần các thiết bị bảo vệ mạch điện để giữ cho hệ thống điện của bạn an toàn và đáng tin cậy.Trong bài viết này, bạn sẽ tìm hiểu MCB, MCCB, RCCB và ELCB là gì, chúng hoạt động như thế nào và chúng khác nhau như thế nào.Bạn cũng sẽ biết mỗi thiết bị được sử dụng ở đâu và điều gì khiến thiết bị đó phù hợp với các tình huống khác nhau.

Danh mục

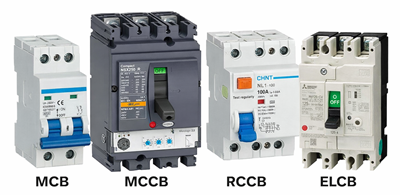

Hình 1. MCB vs MCCB vs RCCB vs ELCB

MCB (Bộ ngắt mạch thu nhỏ) là gì?

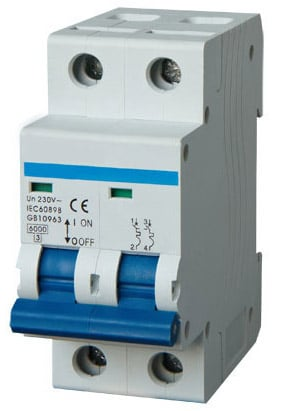

Hình 2. MCB (Bộ ngắt mạch thu nhỏ)

Bộ ngắt mạch thu nhỏ (MCB) là một thiết bị bảo vệ điện tự động được sử dụng để bảo vệ các mạch điện áp thấp khỏi bị hư hỏng.Nó hoạt động bằng cách cắt nguồn điện khi dòng điện vượt quá mức an toàn.Điều này giúp tránh hiện tượng quá nhiệt do tình trạng quá tải, chẳng hạn như có quá nhiều thiết bị kết nối với một mạch điện.Nó cũng bảo vệ chống đoản mạch, khi dòng điện tăng đột ngột có thể làm hỏng hệ thống dây điện và thiết bị.MCB nhanh chóng ngắt và ngắt mạch để ngăn chặn rủi ro tiếp theo.Nó được sử dụng rộng rãi trong các gia đình và tòa nhà nhỏ vì nó đáng tin cậy và dễ dàng cài đặt lại sau khi vấp ngã.

MCCB (Bộ ngắt mạch vỏ đúc) là gì?

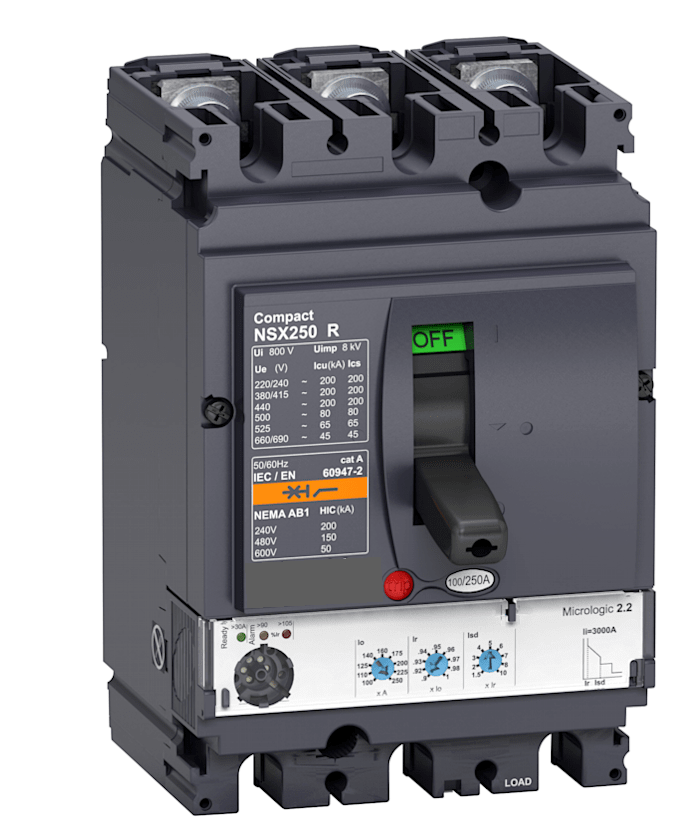

Hình 3. MCCB (Bộ ngắt mạch vỏ đúc)

Bộ ngắt mạch vỏ đúc (MCCB) là loại bộ ngắt mạch được thiết kế để xử lý mức dòng điện cao hơn trong hệ thống điện.Nó được sử dụng để bảo vệ các mạch và thiết bị trong các ứng dụng cần nhiều năng lượng hơn.MCCB có thể làm gián đoạn dòng điện quá mức để ngăn ngừa hư hỏng do tình trạng quá tải hoặc lỗi.Một trong những tính năng chính của nó là cài đặt chuyến đi có thể điều chỉnh, cho phép người dùng kiểm soát thời điểm cầu dao sẽ ngắt kết nối mạch.Điều này làm cho nó phù hợp với các hệ thống cần bảo vệ linh hoạt dựa trên yêu cầu tải.MCCB thường được sử dụng trong các thiết lập điện lớn hơn, nơi cần bảo vệ công suất cao hơn.

RCCB (Bộ ngắt mạch dòng điện dư) là gì?

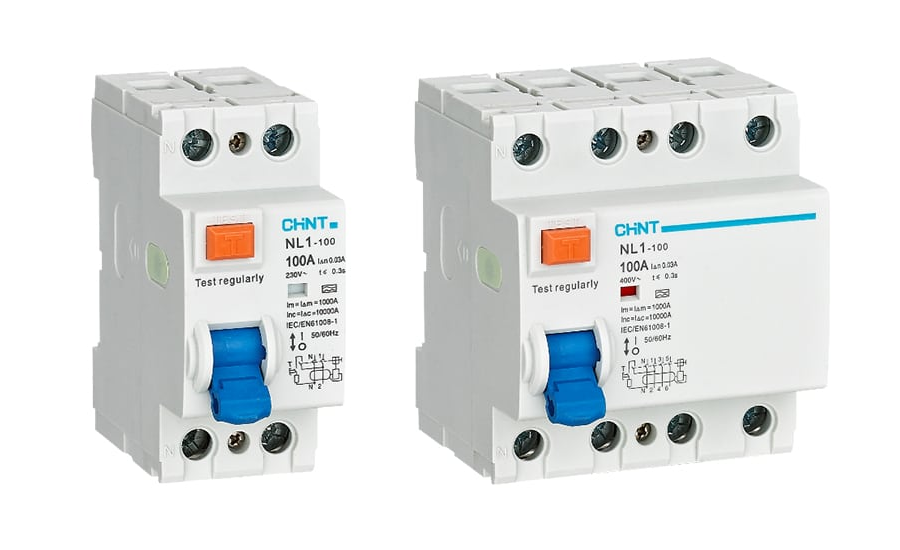

Hình 4. RCCB (Bộ ngắt mạch dòng điện dư)

Bộ ngắt mạch dòng điện dư (RCCB) là một thiết bị an toàn được sử dụng để bảo vệ con người khỏi bị điện giật.Nó hoạt động bằng cách phát hiện dòng điện rò rỉ, xảy ra khi dòng điện chạy ra ngoài đường đi dự định.Khi phát hiện sự mất cân bằng này, RCCB sẽ nhanh chóng ngắt nguồn điện.Điều này giúp ngăn ngừa thương tích nghiêm trọng hoặc tai nạn chết người do sự cố về điện.RCCB rất nhạy và có thể phản ứng với dòng rò nhỏ trong thời gian ngắn.Chúng thường được lắp đặt trong nhà và tòa nhà để cải thiện an toàn điện.

ELCB (Bộ ngắt mạch rò rỉ đất) là gì?

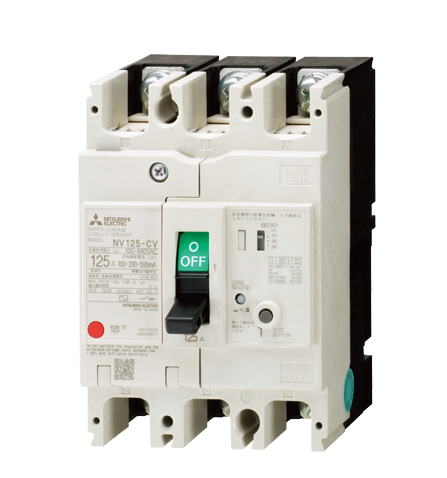

Hình 5. ELCB (Bộ ngắt mạch chống rò rỉ đất)

Bộ ngắt mạch rò rỉ trái đất (ELCB) là thiết bị được sử dụng để phát hiện rò rỉ dòng điện xuống đất.Nó hoạt động bằng cách theo dõi các lỗi điện có thể khiến dòng điện chạy qua những đường dẫn ngoài ý muốn.Khi phát hiện rò rỉ như vậy, ELCB sẽ cắt nguồn điện để giảm thiểu rủi ro.Có hai loại ELCB chính: hoạt động bằng điện áp và hoạt động bằng dòng điện.Mỗi loại phản ứng khác nhau với điều kiện rò rỉ đất.ELCB được sử dụng để cải thiện độ an toàn trong các hệ thống điện nơi việc bảo vệ nối đất là quan trọng.

Sự khác biệt giữa MCB và MCCB

tính năng	MCB	MCCB
Phạm vi xếp hạng hiện tại	0,5A đến 100A	16A đến 2500A
Đánh giá điện áp	Lên đến 240/415V AC	Lên đến 600V AC (thay đổi tùy theo mô hình)
Cài đặt chuyến đi	Đã sửa lỗi (cài đặt gốc)	Có thể điều chỉnh (nhiệt & từ tính)
Công suất đột phá	6kA đến 16kA	25kA đến 100kA
Ba Lan có sẵn	1P, 2P, 3P, 4P	1P đến 4P
Kiểu lắp	gắn trên đường ray DIN	Gắn bảng/đế
Kích thước vật lý	Nhỏ (mô-đun)	Lớn (vỏ đúc)
Bảo vệ nhiệt	Dải lưỡng kim cố định	Chuyến đi nhiệt có thể điều chỉnh
Bảo vệ từ tính	Đã sửa lỗi chuyến đi tức thời	Hành trình từ tính có thể điều chỉnh
Làm nguội hồ quang	Máng hồ quang cơ bản	Hệ thống máng hồ quang tiên tiến
Cơ chế vận hành	Công tắc chuyển đổi	Cơ chế chuyển đổi hoặc cơ giới
Phương pháp đặt lại	Đặt lại thủ công	Đặt lại bằng tay hoặc từ xa
Hỗ trợ phụ kiện	Bị giới hạn (liên hệ phụ trợ)	Mở rộng (ngắt shunt, UV phát hành, báo động)
Phạm vi ứng dụng	Khu dân cư và ánh sáng thương mại	Công nghiệp và nặng thương mại
Phối hợp chọn lọc	bị giới hạn	Cao (hỗ trợ phối hợp nghiên cứu)

Sự khác biệt giữa RCCB và ELCB

tính năng	RCCB (Mạch dòng điện dư Máy cắt)	ELCB (Mạch rò rỉ đất Máy cắt)
Nguyên tắc phát hiện	Đo sự mất cân bằng hiện tại (pha so với trung tính)	Đo điện áp đất hoặc Dòng rò (loại điện áp/dòng điện)
Số lượng vận hành	Dòng điện dư (IΔ)	Điện áp đất (V) hoặc rò rỉ hiện tại (loại cũ)
Phạm vi độ nhạy điển hình	10mA, 30mA, 100mA, 300mA	50mA đến 500mA (rất khác nhau)
Độ chính xác của ngưỡng chuyến đi	±5% đến ±10%	±20% trở lên
Thời gian đáp ứng	30 ms (đối với thiết bị 30mA)	50–200 mili giây
Phụ thuộc điện áp	Không phụ thuộc vào điện áp đất	Loại điện áp yêu cầu thích hợp điện áp đất
Yêu cầu dây đất	Không cần thiết cho hoạt động	Yêu cầu đất thích hợp kết nối
Bảo hiểm bảo vệ	Phát hiện tất cả các đường dẫn rò rỉ (bao gồm cả liên hệ gián tiếp)	Giới hạn lỗi quay trở lại qua dây đất
Khả năng chống sốc	Cao (30mA bảo vệ con người cơ thể)	Trung bình (ít tin cậy hơn đối với chống sốc)
Tiêu chuẩn lắp đặt	Được sử dụng rộng rãi trong IEC hiện đại hệ thống	Phần lớn đã lỗi thời trong hiện đại tiêu chuẩn
Các loại có sẵn	Các loại AC, A, F, B	Hoạt động bằng điện áp và hoạt động hiện tại (cũ hơn)
vấp ngã sai	Thấp (thiết kế ổn định)	Cao hơn (bị ảnh hưởng bởi bên ngoài nhiễu điện áp)
Tùy chọn chọn lọc	Có sẵn (RCCB trễ thời gian)	Hạn chế hoặc không có sẵn
Lĩnh vực ứng dụng	Khu dân cư, thương mại, công nghiệp	Cài đặt cũ hơn, cũ hơn hệ thống
Yêu cầu bảo trì	Thấp (nút kiểm tra định kỳ kiểm tra)	Cao hơn (hệ thống trái đất phải được xác minh thường xuyên)
Tuân thủ các quy tắc hiện đại	Tuân thủ đầy đủ (IEC/BS tiêu chuẩn)	Hầu hết không tuân thủ hoặc không được dùng nữa

Ứng dụng của MCB MCCB RCCB và ELCB

1. Hệ thống điện dân dụng

MCB và RCCB được sử dụng rộng rãi trong nhà để bảo vệ hệ thống dây điện và con người.Chúng giúp ngăn ngừa hỏa hoạn do điện và giảm nguy cơ bị điện giật.Các thiết bị này được lắp đặt trong các bảng phân phối để đảm bảo an toàn hàng ngày.Việc sử dụng chúng đảm bảo cung cấp điện ổn định và an toàn cho các hộ gia đình.

2. Tòa nhà thương mại

Các cơ sở thương mại yêu cầu sự bảo vệ đáng tin cậy cho hệ thống chiếu sáng, HVAC và thiết bị văn phòng.MCCB thường được sử dụng do nhu cầu tải cao hơn.RCCB bổ sung thêm một lớp an toàn cho không gian chung.Sự kết hợp này đảm bảo cả hoạt động và bảo vệ cá nhân.

3. Cơ sở công nghiệp

Các ngành công nghiệp sử dụng MCCB để quản lý máy móc hạng nặng và hệ thống công suất cao.Những thiết bị này xử lý dòng điện lớn và bảo vệ các thiết bị đắt tiền.Bảo vệ đáng tin cậy là rất quan trọng để tránh thời gian ngừng hoạt động và hư hỏng.Sử dụng đúng cách sẽ cải thiện năng suất và an toàn hệ thống.

4. Tủ phân phối điện

Tất cả bốn thiết bị đều có thể được sử dụng trong bảng phân phối tùy thuộc vào thiết kế hệ thống.Chúng giúp quản lý và bảo vệ nhiều mạch khỏi bị lỗi.Sự sắp xếp hợp lý đảm bảo phân phối điện có tổ chức và an toàn.Điều này tốt cho cả hệ thống nhỏ và lớn.

5. Môi trường ngoài trời và khắc nghiệt

Một số cài đặt yêu cầu bảo vệ trong các điều kiện khó khăn như độ ẩm hoặc bụi.MCCB và ELCB có thể được sử dụng tùy theo nhu cầu của hệ thống.Những thiết bị này giúp duy trì sự an toàn ngay cả trong môi trường không ổn định.Việc lựa chọn thiết bị phù hợp sẽ đảm bảo hiệu suất lâu dài.

6. Lắp đặt an toàn chuyên dụng

Một số khu vực yêu cầu các biện pháp an toàn bổ sung, chẳng hạn như nhà xưởng hoặc địa điểm ẩm ướt.RCCB thường được sử dụng để giảm nguy cơ sốc trong những môi trường như vậy.ELCB cũng có thể được sử dụng khi cần giám sát rò rỉ đất.Những ứng dụng này tập trung vào việc bảo vệ tính mạng con người và thiết bị.

Phần kết luận

Mỗi thiết bị bảo vệ mạch điện phục vụ một mục đích riêng biệt, từ bảo vệ hệ thống dây điện và thiết bị đến bảo vệ con người khỏi bị điện giật.MCB và MCCB xử lý bảo vệ quá tải và ngắn mạch ở các mức công suất khác nhau, trong khi RCCB và ELCB tập trung vào các lỗi rò rỉ và nối đất.Sự khác biệt về độ nhạy, phản ứng và ứng dụng của chúng khiến chúng phù hợp với các môi trường cụ thể như hệ thống dân cư, thương mại và công nghiệp.Việc lựa chọn đúng thiết bị phụ thuộc vào tải trọng, yêu cầu an toàn và điều kiện hệ thống để đảm bảo bảo vệ hiệu quả và đáng tin cậy.
