Bộ xử lý MC9328MX21CVM: Các tính năng, thông số kỹ thuật, ứng dụng và các lựa chọn thay thế

Trong bài viết này, bạn sẽ tìm hiểu về MC9328MX21CVM, một bộ xử lý từ gia đình i.mx21.Chúng tôi sẽ đi qua những gì nó là, những tính năng mà nó cung cấp và cách nó hoạt động với đa phương tiện, bộ nhớ và các chức năng hiển thị.Bạn cũng sẽ thấy sơ đồ khối, thông số kỹ thuật, ứng dụng và quy trình lập trình từng bước.Cuối cùng, bạn sẽ hiểu chip này được sử dụng ở đâu, ưu và nhược điểm của nó và những tùy chọn bạn có nếu bạn đang tìm kiếm các phần tương tự.

Danh mục

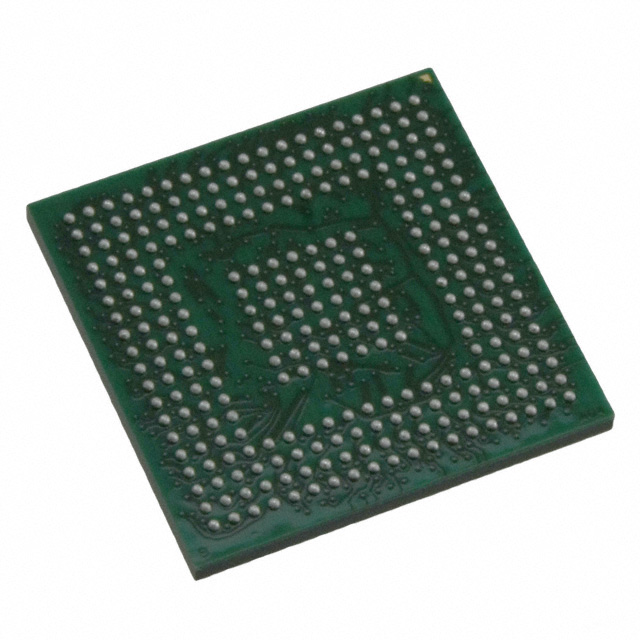

MC9328MX21CVM là gì?

Các MC9328MX21CVM là một thành viên của họ vi xử lý I.MX21 ban đầu được phát triển bởi bộ bán dẫn Freescale, hiện là một phần của NXP.Được xây dựng xung quanh lõi ARM926EJ-S chạy tới 266 MHz, thiết bị này được thiết kế để cung cấp xử lý hiệu quả cho các ứng dụng đa phương tiện và nhúng.Gia đình I.MX21 rộng hơn chia sẻ cùng một kiến ​​trúc cốt lõi nhưng cung cấp nhiều biến thể để giải quyết các nhu cầu khác nhau, với sự khác biệt về kích thước bao bì, lớp nhiệt và các tùy chọn tuân thủ.Các biến thể này được phép cân bằng các yêu cầu về chi phí, hiệu suất và hình thức trong khi duy trì khả năng tương thích phần mềm trên toàn bộ loạt.

Tìm kiếm MC9328MX21CVM?Liên hệ với chúng tôi để kiểm tra cổ phiếu hiện tại, thời gian dẫn và giá cả.

Các mô hình CAD MC9328MX21CVM

Biểu tượng MC9328MX21CVM

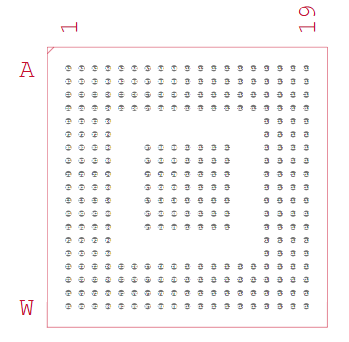

MC9328MX21CVM Dấu chân

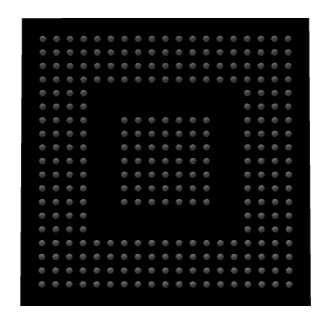

Mô hình 3D MC9328MX21CVM

Các tính năng MC9328MX21CVM

• Lõi bộ xử lý ARM926EJ-S

MC9328MX21CVM được cung cấp bởi lõi ARM926EJ-S chạy lên tới 266 MHz, cung cấp sự cân bằng về hiệu suất và mức tiêu thụ năng lượng thấp.Nó hỗ trợ các bộ hướng dẫn nâng cao, bao gồm gia tốc Java, làm cho nó phù hợp cho các ứng dụng đa phương tiện và nhúng.

• Bộ nhớ cache trên chip

Nó tích hợp bộ nhớ cache lệnh 16 KB và bộ đệm dữ liệu 16 KB.Chúng giúp cải thiện tốc độ và hiệu quả thực hiện bằng cách giảm nhu cầu truy cập bộ nhớ ngoài thường xuyên.

• Máy gia tốc đa phương tiện nâng cao (EMMA)

Thiết bị này bao gồm gia tốc video dựa trên phần cứng, cho phép phát lại các định dạng trơn tru như MPEG-4 ở độ phân giải QVGA và 30 khung hình mỗi giây.Điều này làm giảm tải CPU và cải thiện hiệu suất đa phương tiện tổng thể.

• Hỗ trợ hiển thị nâng cao

Nó có bộ điều khiển LCD tích hợp, bộ điều khiển LCD thông minh và giao diện cảm biến CMOS.Các mô -đun này cho phép xử lý liền mạch các màn hình đồ họa và đầu vào camera cho các thiết bị di động.

• Giao diện bộ nhớ linh hoạt

Bộ xử lý hỗ trợ SDRAM, NAND Flash với ECC, PCMCIA/CompactFlash và mô -đun giao diện bên ngoài chung (EIM).Tính linh hoạt này giúp bạn dễ dàng tích hợp với các loại lưu trữ khác nhau trong các hệ thống nhúng.

• Tùy chọn kết nối phong phú

Nó cung cấp nhiều giao diện, bao gồm USB khi di chuyển, UART, SPI, I²C, SSI/I² cho âm thanh và bộ điều khiển 1 dây.Với các khe MMC/SD kép và hỗ trợ IRDA, nó có thể xử lý cả giao tiếp có dây và không dây.

• Kiểm soát hệ thống và thời gian

Thiết bị tích hợp bộ định thời, mô -đun PWM, bộ đếm thời gian giám sát và đồng hồ.Chúng đảm bảo thời gian chính xác, kiểm soát công suất và sự ổn định của hệ thống trong hoạt động dài hạn.

• Hoạt động công suất thấp

MC9328MX21CVM được thiết kế với quản lý năng lượng tiên tiến, hỗ trợ các chế độ hoạt động, ngủ và chờ.Nó chỉ tiêu thụ khoảng 120 mA trong quá trình hoạt động đầy đủ và dưới 1 mA ở chế độ chờ, kéo dài thời lượng pin trong các hệ thống di động.

• Độ tin cậy cấp công nghiệp

Được đóng gói trong MAPBGA 289 chân, nó hoạt động trên phạm vi nhiệt độ công nghiệp rộng (từ4040 ° C đến +85 ° C).Nó cũng đáp ứng trình độ AEC-Q100, đảm bảo độ bền trong môi trường khắc nghiệt.

• Hỗ trợ gỡ lỗi và DMA tích hợp

Bộ xử lý bao gồm giao diện gỡ lỗi JTAG và bộ điều khiển truy cập bộ nhớ trực tiếp (DMA).Các tính năng này phát triển phần mềm hợp lý và cải thiện hiệu quả truyền dữ liệu trong các ứng dụng nhúng.

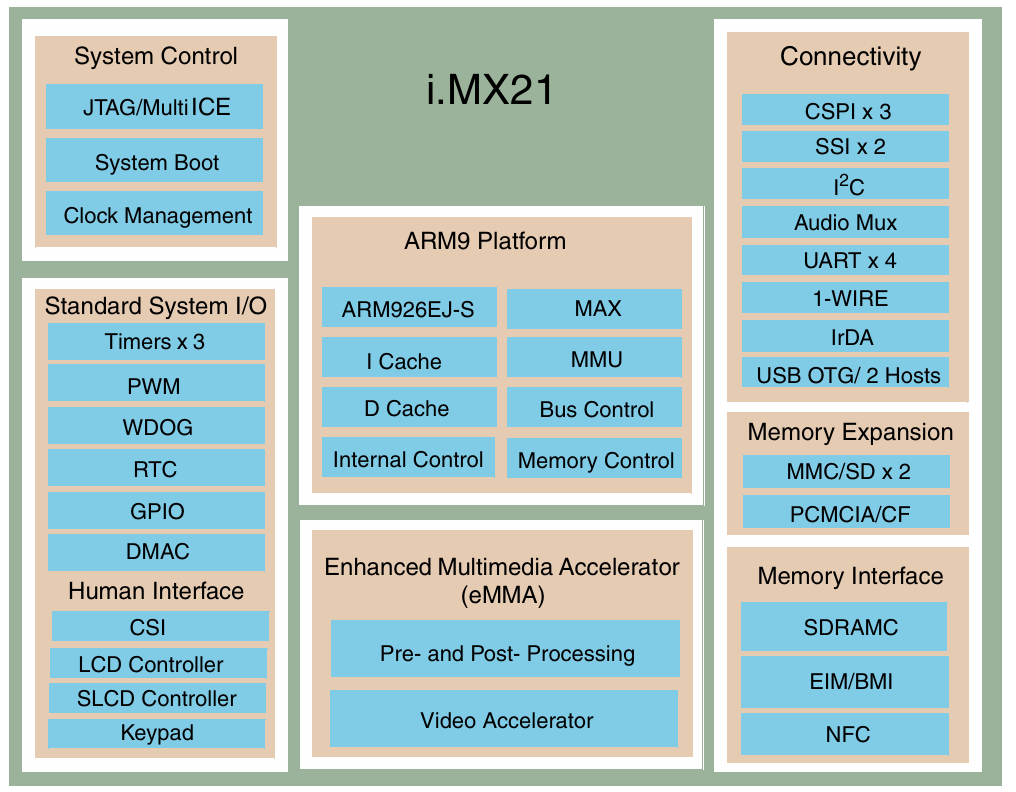

Sơ đồ khối i.mx21

Sơ đồ khối i.mx21 của MC9328MX21CVM cho thấy cách chế tạo chip và các chức năng mà nó hỗ trợ.Tại trung tâm là bộ xử lý ARM926EJ-S, với hướng dẫn tích hợp và lưu trữ dữ liệu, chạy các chương trình chính.Khối điều khiển hệ thống xử lý khởi động, tạo đồng hồ và gỡ lỗi, trong khi khối I/O tiêu chuẩn cung cấp bộ định thời, giám sát, PWM, GPIO và bộ điều khiển DMA cho các tác vụ hệ thống cơ bản.Các tính năng giao diện của con người như bộ điều khiển LCD/SLCD, giao diện camera (CSI) và hỗ trợ bàn phím cho phép chip kết nối trực tiếp với màn hình và thiết bị nhập.

Đối với đa phương tiện, EMMA Accelerator quản lý phát lại và xử lý video, giảm khối lượng công việc trên CPU.Kết nối cũng mạnh, với USB OTG, UART, SPI, I²C, IRDA, 1 dây và giao diện âm thanh để liên kết với các thiết bị ngoại vi và thiết bị bên ngoài.Về phía bộ nhớ, chip hoạt động với thẻ SDRAM, NAND Flash, PCMCIA/CF và MMC/SD, cung cấp mở rộng lưu trữ linh hoạt.Nhìn chung, I.MX21 kết hợp xử lý, đa phương tiện, kết nối và hỗ trợ bộ nhớ thành một nền tảng hiệu quả cho các ứng dụng nhúng.

Kiến trúc gia tốc đa phương tiện (Emma)

Máy gia tốc đa phương tiện (EMMA) trong MC9328MX21CVM được xây dựng để tăng tốc các tác vụ video và hình ảnh để lõi cánh tay chính không bị quá tải.Bảng tra cứu (LUT) là nơi xử lý dữ liệu đầu vào, trong khi chuỗi mang và xếp tầng giúp xử lý các hoạt động toán học và logic trên nhiều giai đoạn.Điều này cho phép chip xử lý các pixel và dữ liệu đa phương tiện nhanh hơn.Thanh ghi có thể lập trình lưu trữ kết quả tạm thời và hoạt động với đồng hồ hệ thống, trong khi logic rõ ràng/đặt trước đảm bảo hệ thống có thể được đặt lại hoặc khởi tạo đúng.Một khối đồng hồ chọn cho phép hệ thống chọn nguồn thời gian phù hợp cho các hàm đa phương tiện.Cuối cùng, các đầu ra có thể đi đến một kết nối FastTrack để chuyển tốc độ cao hoặc kết nối cục bộ để sử dụng mạch gần đó.Nhìn chung, EMMA làm cho phát lại video, mã hóa và xử lý hình ảnh nhanh hơn và hiệu quả hơn, tiết kiệm năng lượng cho các ứng dụng nhúng.

MC9328MX21CVM Thông số kỹ thuật

Kiểu	Tham số
Nhà sản xuất	NXP USA Inc./ Freescale Chất bán dẫn
Loạt	i.mx21
Bao bì	Khay
Trạng thái một phần	Lỗi thời
Bộ xử lý cốt lõi	ARM926EJ-S
Số lượng lõi/chiều rộng xe buýt	1 lõi, 32 bit
Tốc độ	266 MHz
Bộ điều khiển RAM	SDRAM
Gia tốc đồ họa	KHÔNG
Bộ điều khiển Hiển thị & Giao diện	Bàn phím, LCD
USB	USB 1.x (2)
Điện áp - I/O.	1.8 V, 3.0 V
Nhiệt độ hoạt động	-40 ° C ~ 85 ° C (TA)
Loại gắn kết	Núi bề mặt
Gói / trường hợp	289-lfbga
Gói thiết bị nhà cung cấp	289-PBGA (17 × 17)
Giao diện bổ sung	1 dây, I²C, I²S, SPI, SSI, MMC/SD, UART
Số sản phẩm cơ sở	MC9328MX21

MC9328MX21CVM Ứng dụng

1. Thiết bị đa phương tiện di động

MC9328MX21CVM rất phù hợp cho các sản phẩm đa phương tiện di động như máy nghe nhạc MP3, máy ảnh cầm tay và máy ảnh kỹ thuật số.Máy gia tốc đa phương tiện tích hợp (EMMA) cho phép phát lại video và xử lý âm thanh trơn tru mà không cần tải rất nhiều CPU.Sự kết hợp giữa hiệu suất và mức tiêu thụ năng lượng thấp này kéo dài thời lượng pin, làm cho nó trở nên lý tưởng cho các thiết bị điện tử tiêu dùng đang di chuyển.

2. Điện thoại thông minh và thiết bị nhắn tin

Với sự hỗ trợ cho màn hình LCD, giao diện camera và nhiều tùy chọn kết nối, bộ xử lý là lựa chọn mạnh mẽ cho điện thoại thông minh và thiết bị nhắn tin.Nó cho phép phát lại video, phát âm thanh và quản lý lưu trữ hiệu quả, tốt cho giao tiếp di động.Thiết kế công suất thấp đảm bảo các thiết bị này vẫn nhẹ, đáp ứng và thân thiện với pin.

3. Điện tử tiêu dùng và thiết bị web

MC9328MX21CVM cung cấp sự kết hợp cân bằng giữa kết nối, mở rộng bộ nhớ và hỗ trợ đa phương tiện cho các sản phẩm như trình duyệt web di động, giao tiếp không dây và các thiết bị tương tác.Hỗ trợ USB OTG, MMC/SD và giao diện mạng mang lại sự linh hoạt trong việc xây dựng các thiết bị được kết nối.Những tính năng này làm cho nó hấp dẫn đối với các sản phẩm nhạy cảm với chi phí vẫn đòi hỏi chức năng phong phú.

4. Ứng dụng Công nghiệp và Ô tô

Nhờ phạm vi nhiệt độ cấp công nghiệp và độ tin cậy mạnh mẽ, MC9328MX21CVM cũng có thể được sử dụng trong các hệ thống công nghiệp và ô tô nhúng.Nó hỗ trợ màn hình đồ họa, ghi nhật ký dữ liệu và giao diện điều khiển trong môi trường cần hoạt động gồ ghề.Hiệu quả năng lượng của nó và nhiều giao diện I/O cho phép tích hợp dễ dàng vào các hệ thống thông tin giải trí xe, các đơn vị điều khiển hoặc các công cụ công nghiệp di động.

5. Hệ thống video và giám sát

Bộ xử lý tăng tốc phần cứng và giao diện cảm biến camera làm cho nó phù hợp cho các hệ thống quay và phát lại video công suất thấp.Nó có thể xử lý các tác vụ mã hóa và giải mã video trong khi cung cấp khả năng lưu trữ và hiển thị.Điều này làm cho nó có giá trị trong các thiết bị giám sát hoặc giám sát video cấp nhập cảnh trong đó hiệu quả năng lượng và kích thước nhỏ gọn là chìa khóa.

MC9328MX21CVM Các phần tương tự

Thông số kỹ thuật	MC9328MX21CVM	MC9328MX21CVK	MC9328MX21VM	MC9328MX21VK	MC9328MX21DVM	MC9328MX21DVK
Bộ xử lý lõi	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz
Bộ đệm trên chip	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache
Hỗ trợ đa phương tiện	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI
Giao diện bộ nhớ	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD
Kết nối	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1 dây	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1 dây	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1 dây	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1 dây	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1 dây	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1 dây
Loại gói	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289
Sân / Kích thước	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm
Phạm vi nhiệt độ	Mùi40 ° C đến +85 ° C	Mùi40 ° C đến +85 ° C	0 ° C đến +70 ° C	0 ° C đến +70 ° C	Hàng 30 ° C đến +70 ° C	Hàng 30 ° C đến +70 ° C
Cấp	Công nghiệp	Công nghiệp	Thuộc về thương mại	Thuộc về thương mại	Mở rộng	Mở rộng
Tình trạng vòng đời	Lỗi thời	Lỗi thời	Lỗi thời	Lỗi thời	Lỗi thời	Lỗi thời

MC9328MX21CVM Các bước lập trình

Trước khi lập trình MC9328MX21CVM, điều quan trọng là phải hiểu rằng bộ xử lý này là một phần của họ i.mx21, được thiết kế với sự kết hợp giữa các tính năng đa phương tiện, bộ nhớ và kết nối.Lập trình bao gồm cả khởi tạo phần cứng và cấu hình phần mềm để đảm bảo hoạt động hệ thống ổn định và hiệu quả.

1. Tài liệu tham khảo

Bước đầu tiên là xem lại bảng dữ liệu và hướng dẫn tham khảo cho MC9328MX21CVM.Các tài liệu này cung cấp chi tiết về bản đồ đăng ký, thiết lập đồng hồ, chức năng pin và chế độ khởi động.Không có điều này, các cấu hình sai trong các bước sau có thể gây ra sự cố khởi động hoặc hiệu suất không ổn định.

2. Cấu hình phần cứng và khởi động

Tiếp theo, định cấu hình nguồn điện, đầu vào đồng hồ và đặt lại các mạch theo yêu cầu của thiết bị.Các chân cấu hình khởi động xác định cách bộ xử lý sẽ tải mã ban đầu, cho dù từ cũng không phải là flash, flash NAND hoặc các nguồn nối tiếp.Thiết lập chính xác ở giai đoạn này đảm bảo CPU có đường dẫn thực hiện hợp lệ sau khi đặt lại.

3. Đa kênh PIN (Cài đặt I/O)

MC9328MX21CVM sử dụng các chân ghép kênh, có nghĩa là một chân có thể phục vụ nhiều chức năng.Thông qua các thanh ghi điều khiển ghép kênh (FMCR), bạn gán các chân cho các thiết bị ngoại vi như UART, SPI hoặc LCD.Cấu hình I/O thích hợp là quan trọng đối với các thiết bị ngoại vi để giao tiếp như mong đợi.

4. Khởi tạo đồng hồ và hẹn giờ

Bộ xử lý yêu cầu các nguồn đồng hồ cho các mô -đun lõi, thiết bị ngoại vi và đa phương tiện.Thiết lập mô -đun tạo đồng hồ đảm bảo rằng mỗi hệ thống con chạy ở tốc độ chính xác.Bộ định thời và giám sát sau đó có thể được kích hoạt để cung cấp thời gian và an toàn của hệ thống.

5. Cấu hình bộ nhớ

Bộ nhớ ngoài, chẳng hạn như SDRAM, NAND Flash hoặc MMC/SD, phải được khởi tạo với các tín hiệu thời gian và điều khiển đúng.Bộ xử lý hỗ trợ hiệu chỉnh lỗi (ECC) cho NAND để cải thiện độ tin cậy.Thiết lập bộ nhớ chính xác cho phép hệ thống tải và lưu trữ mã hoặc dữ liệu hiệu quả.

6. Khởi tạo ngoại vi

Sau khi bộ nhớ, bật và định cấu hình các thiết bị ngoại vi tiêu chuẩn như giao diện UART, USB OTG, I²C và âm thanh.Mỗi mô -đun được kiểm soát thông qua các thanh ghi chuyên dụng, trong đó tốc độ baud, chế độ chuyển và cài đặt ngắt được xác định.Bước này cho phép hệ thống kết nối và tương tác với các thiết bị bên ngoài.

7. Bộ tải khởi động hoặc tải hệ điều hành

Khi phần cứng ổn định, hãy tải bộ tải khởi động hoặc hệ điều hành vào SDRAM hoặc flash.Bộ tải khởi động thiết lập môi trường thực thi và chỉ ra chương trình đối diện với địa chỉ chính xác.Tại thời điểm này, bộ xử lý có thể bắt đầu chạy các ứng dụng cấp người dùng.

8. Cấu hình gia tốc đa phương tiện

Nếu các chức năng đa phương tiện là bắt buộc, bộ điều khiển tăng tốc đa phương tiện (EMMA) và LCD/CSI nâng cao cần phải được cấu hình.Các khối phần cứng này quản lý phát lại video, ghi hình ảnh và hiển thị cập nhật.Sử dụng chúng giảm tải các nhiệm vụ xử lý nặng từ CPU và cải thiện hiệu quả.

9. Gỡ lỗi và xác nhận

Với cốt lõi và thiết bị ngoại vi chạy, sử dụng JTAG hoặc các công cụ gỡ lỗi tương tự để kiểm tra hệ thống.Kiểm tra xem bộ nhớ đọc/ghi, đầu ra ngoại vi và các hàm đa phương tiện đang hoạt động như dự định.Gỡ lỗi ở giai đoạn này đảm bảo sự ổn định trước khi triển khai vào ứng dụng.

10. Tối ưu hóa năng lượng và hiệu suất

Cuối cùng, định cấu hình các chế độ công suất thấp và cho phép Watchdog cho an toàn hệ thống.Sử dụng bộ điều khiển DMA để chuyển dữ liệu cũng làm giảm tải và tăng hiệu quả của CPU.Tối ưu hóa cả năng lượng và hiệu suất giúp mở rộng thời lượng pin trong các ứng dụng di động trong khi vẫn giữ cho hệ thống phản hồi.

MC9328MX21CVM Ưu điểm và nhược điểm

Thuận lợi

• Xử lý LCD hiệu quả với SMART Refresh tiết kiệm năng lượng.

• Máy ảnh hỗ trợ phần cứng và xử lý video làm giảm tải CPU.

• Hỗ trợ bộ nhớ NAND + SDRAM hiệu quả về chi phí.

• Tích hợp SOC cân bằng của đa phương tiện, bộ nhớ và I/O.

• Tiêu thụ điện năng thấp lý tưởng cho các thiết bị di động.

Bất lợi

• Sử dụng Core ARM9 cũ hơn, hiệu suất hạn chế theo tiêu chuẩn ngày hôm nay.

• Hỗ trợ phần mềm và hệ sinh thái hiện đại hạn chế.

• Không có khả năng mở rộng với các tính năng nâng cao như đa lõi hoặc GPU.

• Thiết bị lỗi thời, khó tìm nguồn cho các thiết kế mới.

• Ít hơn trong tương lai để phát triển sản phẩm dài hạn.

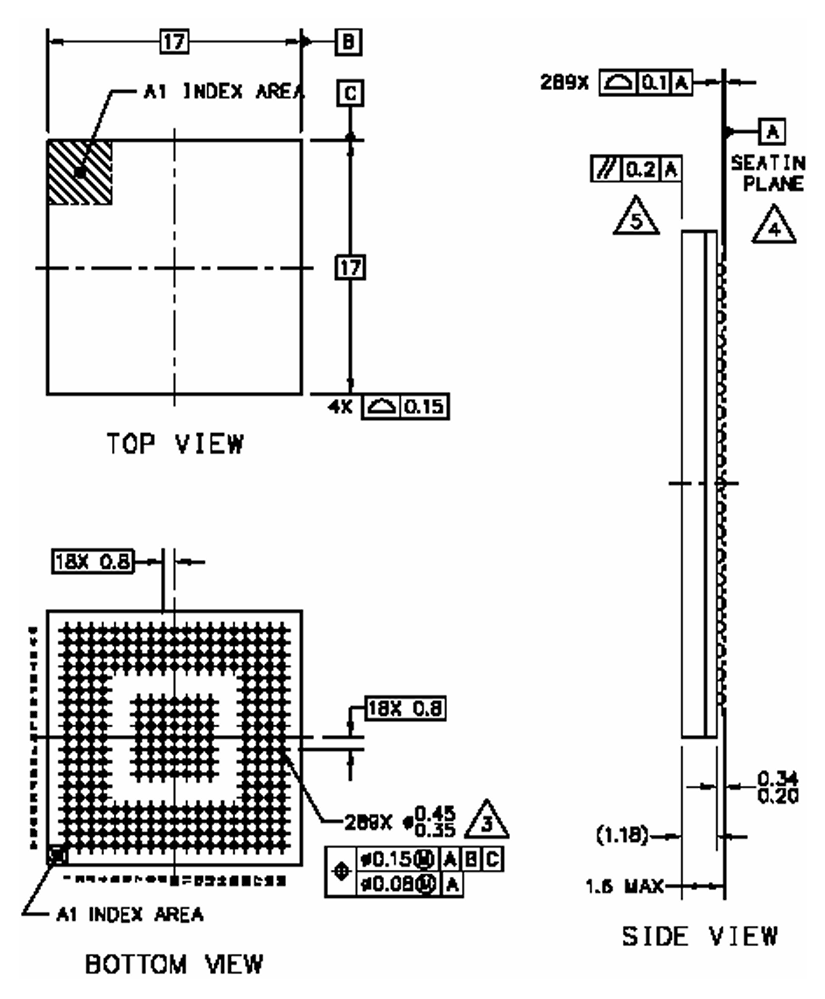

Kích thước bao bì MC9328MX21CVM

Kiểu	Tham số
Loại gói	LFBGA (BGA Fine-Pitch cấu hình thấp)
Kích thước cơ thể (L × W)	17 mm × 17 mm
Bóng sân	0,8 mm
Đếm bóng	289
Đường kính bóng	0,35 mm - 0,45 mm
Chiều cao gói tổng thể	1,6 mm (tối đa)
Chiều cao chỗ ngồi	0,20 mm - 0,34 mm
Chỉ mục đánh dấu (góc A1)	Chỉ báo định hướng PIN 1
Bố cục bóng	Lưới 18 × 18 với khoảng trống trung tâm
Loại gắn kết	Núi bề mặt

Nhà sản xuất MC9328MX21CVM

MC9328MX21CVM ban đầu được phát triển và sản xuất bởi Chất bán dẫn Freescale, một công ty chuyên về bộ xử lý nhúng và các giải pháp hệ thống trên chip.Vào năm 2015, Freescale đã được NXP bán dẫn, một nhà lãnh đạo toàn cầu về kết nối an toàn và công nghệ xử lý nhúng có trụ sở tại Hà Lan.Hôm nay, NXP là nhà sản xuất chính thức và người giám sát của gia đình I.MX21, bao gồm MC9328MX21CVM và cung cấp tất cả các tài liệu kỹ thuật, dữ liệu và hỗ trợ kế thừa cho thiết bị này.Mặc dù bộ phận này hiện đã lỗi thời, NXP tiếp tục duy trì thông tin sản phẩm cho khách hàng dài hạn và hướng các nhà thiết kế hướng tới các gia đình mới hơn của mình như là sự thay thế.

Phần kết luận

MC9328MX21CVM kết hợp hỗ trợ ARM9, video và hiển thị, tính linh hoạt của bộ nhớ và nhiều tùy chọn kết nối để cung cấp hiệu suất đáng tin cậy với việc sử dụng công suất thấp.Nó có thể được lập trình theo các bước rõ ràng, từ cài đặt thiết lập nguồn và cài đặt pin đến bộ nhớ, thiết bị ngoại vi, đa phương tiện và kiểm tra hệ thống.Điểm mạnh của nó là hiệu quả năng lượng, xử lý đa phương tiện và hỗ trợ I/O rộng, trong khi giới hạn của nó là một cốt lõi cũ và hỗ trợ phần mềm ít hiện đại hơn.Mặc dù bây giờ nó đã lỗi thời, nhưng nó vẫn hữu ích cho việc duy trì các hệ thống cũ hơn và NXP cung cấp hướng dẫn để chuyển sang bộ xử lý i.mx mới hơn.

Biểu dữ liệu PDF

MC9328MX21CVM DataSheets:

MC9328MX21 Tóm tắt sản phẩm.pdf
