Lattice LFEC3E-3QN208C Hướng dẫn PPGA: Các tính năng, biểu dữ liệu và các lựa chọn thay thế

Nếu bạn đang làm việc trên các dự án cần kiểm soát logic đáng tin cậy mà không vượt quá ngân sách, thì LFEC3E-3QN208C là điều đáng để biết.Nó cung cấp cho bạn sự kết hợp đúng của logic, bộ nhớ và tính linh hoạt I/O trong một gói nhỏ gọn.Trong hướng dẫn này, bạn sẽ thấy các tính năng chính của nó, cách nó hoạt động bên trong, nơi bạn có thể sử dụng nó, cách lập trình nó, và những lợi thế và giới hạn sẽ mong đợi.

Danh mục

LFEC3E-3QN208C là gì?

Các LFEC3E-3QN208C là một thiết bị của FPGA từ gia đình Semiconductor Lattice EC/ECP, được thiết kế như một phần của loạt logic lập trình lớp nền kinh tế của công ty.Được xây dựng để cân bằng hiệu quả chi phí với hiệu suất đáng tin cậy, thiết bị này cung cấp một kiến ​​trúc có thể mở rộng để triển khai logic kỹ thuật số.Hậu tố của QN QN208C xác định gói 208 chân nhỏ gọn của nó, làm cho nó phù hợp để tích hợp trong đó không gian bảng là một mối quan tâm.Là một thành viên của gia đình Latticiceec/ECP trưởng thành, nó mang dấu ấn của tính linh hoạt và thiết kế đáng tin cậy được tìm thấy trong dòng sản phẩm này.

Tìm kiếm LFEC3E-3QN208C?Liên hệ với chúng tôi để kiểm tra cổ phiếu hiện tại, thời gian dẫn và giá cả.

Các tính năng LFEC3E-3QN208C

• Khả năng logic

LFEC3E-3QN208C cung cấp khoảng 3.100 yếu tố logic, có thể được sử dụng để thực hiện các mạch kỹ thuật số, máy trạng thái và các dữ liệu tùy chỉnh.Mức độ mật độ này phù hợp cho các thiết kế tầm trung như giao diện truyền thông, kiểm soát công nghiệp và xử lý nhúng.

• Bộ nhớ trên chip

Nó tích hợp khoảng 56.320 bit RAM khối và RAM phân phối, cho phép lưu trữ bộ đệm dữ liệu, bảng tra cứu hoặc FIFO nhỏ trực tiếp bên trong FPGA.Điều này làm giảm sự phụ thuộc vào bộ nhớ ngoài cho nhiều tác vụ dữ liệu kích thước vừa phải.

• Tài nguyên I/O.

Được đặt trong gói QFP 208 chân, thiết bị hỗ trợ khoảng hơn 140 hơn các chân I/O của người dùng tùy thuộc vào cấu hình.Điều này làm cho nó linh hoạt cho các ứng dụng yêu cầu nhiều giao diện, xe buýt song song hoặc kết nối tín hiệu hỗn hợp.

• Điện áp hoạt động

Lõi hoạt động ở khoảng 1,2 V, với các ngân hàng I/O hỗ trợ nhiều tiêu chuẩn điện áp từ 1,2 V đến 3,3 V. Khả năng tương thích rộng này cho phép FPGA giao diện với cả hai hệ thống logic và di sản 3,3 V.

• Hệ thống đồng hồ

Thiết bị này bao gồm các PLL trên chip (SYSCLOCK ™) có thể nhân, chia hoặc đồng hồ đầu vào thay đổi pha.Điều này cho phép tạo ra các đồng hồ nội bộ chính xác cho các giao diện DDR, đường dẫn dữ liệu tốc độ cao và các miền logic được đồng bộ hóa.

• Hỗ trợ giao diện bộ nhớ

LFEC3E-3QN208C hỗ trợ các giao diện DDR SDRAM lên đến DDR-400 (đồng hồ 200 MHz).Điều này cung cấp cho nó khả năng kết nối trực tiếp với các chip bộ nhớ ngoài để lưu trữ công suất cao hơn hoặc đệm trong các ứng dụng sử dụng nhiều dữ liệu.

• Tiêu chuẩn I/O.

Nó hỗ trợ một loạt các giao thức báo hiệu tiêu chuẩn công nghiệp, bao gồm LVCMOS, LVTTL, SSTL, HSTL, PCI và LVD.Điều này đảm bảo khả năng tương thích với một tập hợp rộng các bộ xử lý, ASIC và giao diện giao tiếp.

• Lập trình trong hệ thống

FPGA có thể được lập trình thông qua JTAG (IEEE 1149.1) và hỗ trợ cấu hình lại trong hệ thống.Điều này làm cho sự phát triển, gỡ lỗi và nâng cấp trường đơn giản mà không cần loại bỏ thiết bị khỏi PCB.

• Gỡ lỗi và phân tích

Nó cung cấp hỗ trợ cho máy phân tích logic ISPtracy Lattice, trong đó thăm dò tín hiệu nội bộ theo thời gian.Tính năng này đơn giản hóa việc gỡ lỗi các thiết kế logic phức tạp mà không cần các đầu dò bên ngoài.

• Tình trạng vòng đời

LFEC3E-3QN208C thuộc họ Lattice EC, hiện được coi là một dòng sản phẩm trưởng thành hoặc đã ngừng hoạt động.

Sơ đồ khối Latticeec

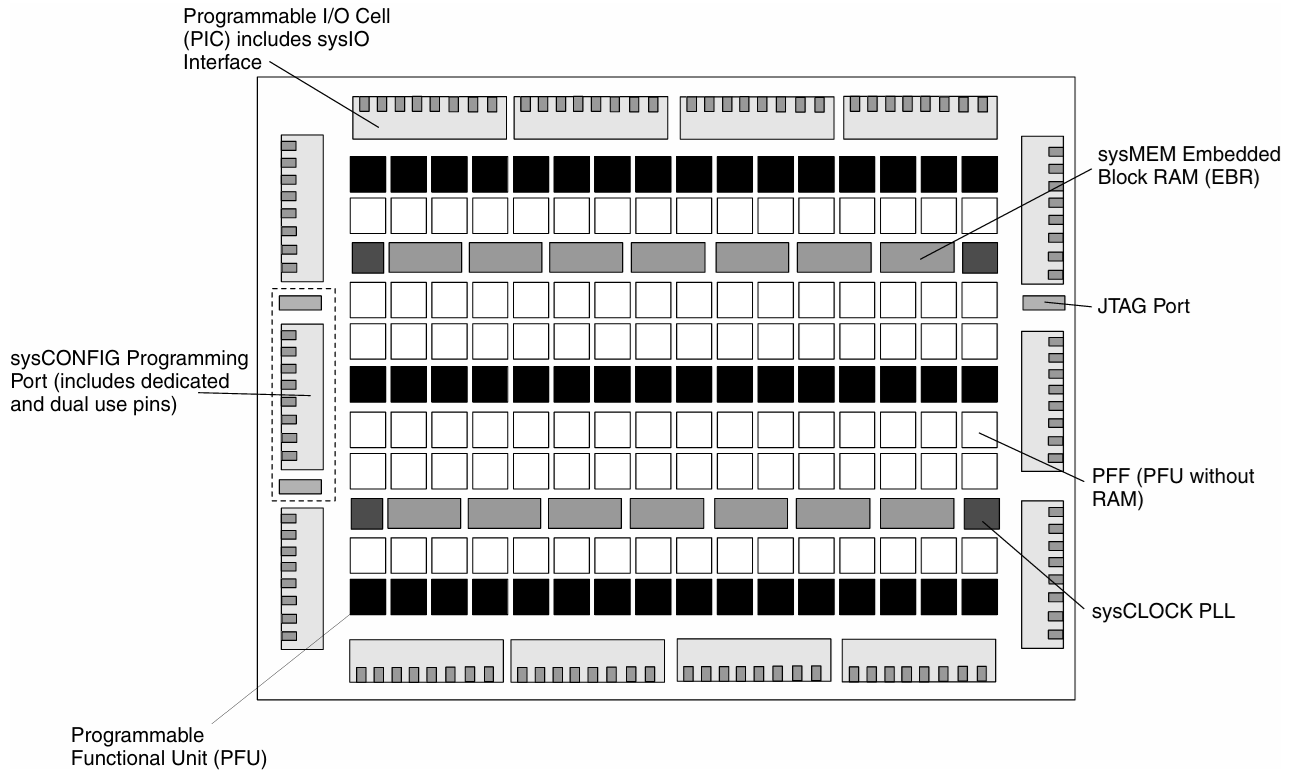

Sơ đồ khối của họ FPGA LATTICEEC (như LFEC3E-3QN208C) cho thấy kiến ​​trúc bên trong của nó được tổ chức để cân bằng logic, bộ nhớ và kết nối.Xung quanh các cạnh là các ô I/O có thể lập trình (PIC), xử lý giao tiếp với các thiết bị bên ngoài và hỗ trợ nhiều tiêu chuẩn điện áp để giao tiếp linh hoạt.Bên trong, lưới được lấp đầy với các đơn vị chức năng có thể lập trình (PFU), trong đó logic người dùng được triển khai, trong khi RAM khối nhúng sysmem chuyên dụng (EBR) cung cấp bộ nhớ tốc độ cao để lưu trữ dữ liệu và lưu trữ dữ liệu.Tài nguyên hệ thống bao gồm PLLS SYSCLOCK, quản lý việc tạo và đồng bộ hóa đồng hồ, đảm bảo hoạt động hiệu suất cao ổn định và các cổng SYSConfig/JTAG, cho phép lập trình và thử nghiệm trong hệ thống.Sự sắp xếp này làm cho FPGA đa năng, kết hợp logic có thể cấu hình lại, bộ nhớ nhúng và I/O mạnh mẽ cho một loạt các ứng dụng trong các hệ thống liên lạc, điều khiển và các hệ thống nhúng.

Sơ đồ ngân hàng mạng

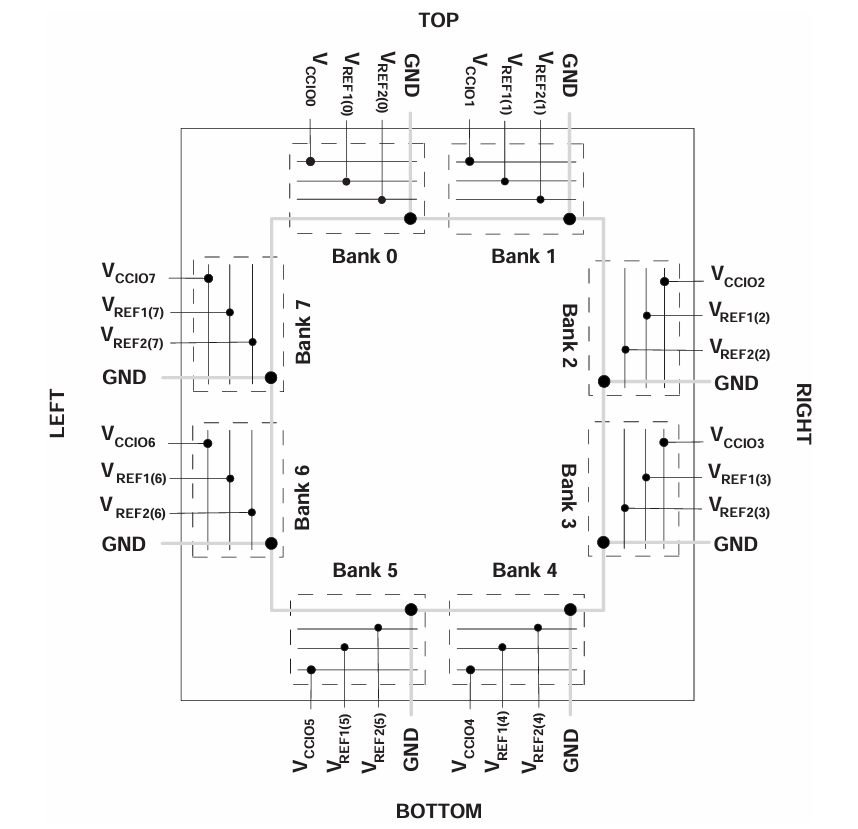

Sơ đồ ngân hàng LATTICEEC cho các thiết bị như LFEC3E-3QN208C minh họa cách các chân I/O của FPGA được tổ chức thành tám ngân hàng, mỗi chiếc có điện áp cung cấp và tham chiếu riêng.Mọi ngân hàng có thể được cung cấp năng lượng độc lập thông qua V của nó_CCIO Các chân, cho phép FPGA hỗ trợ nhiều tiêu chuẩn điện áp I/O (chẳng hạn như 1.2 V, 1.8 V, 2.5 V hoặc 3,3 V) đồng thời.Mỗi ngân hàng cũng bao gồm V_{Tham khảo} Các chân, rất phù hợp cho các tiêu chuẩn nhất định như SSTL và HSTL yêu cầu điện áp tham chiếu để đặt các ngưỡng logic thích hợp.Cấu trúc mô -đun này mang lại sự linh hoạt để giao tiếp với FPGA với các thành phần bên ngoài khác nhau như bộ xử lý, bộ nhớ và thiết bị ngoại vi mà không có bộ chuyển đổi cấp.Kiến trúc đánh dấu tăng cường tính linh hoạt của sản phẩm và giúp tích hợp vào các hệ thống điện áp hỗn hợp dễ dàng hơn, một lợi thế quan trọng trong các ứng dụng công nghiệp và truyền thông.

Thông số kỹ thuật LFEC3E-3QN208C

Kiểu	Tham số
Nhà sản xuất	Tập đoàn bán dẫn mạng lưới
Loạt	EC
Bao bì	Khay
Trạng thái một phần	Lỗi thời
Số lượng các yếu tố/ô logic	3100
Tổng số RAM bit	56.320
Số lượng I/O.	145
Điện áp - Cung cấp	1.14V ~ 1.26V
Loại gắn kết	Núi bề mặt
Nhiệt độ hoạt động	0 ° C ~ 85 ° C (TJ)
Gói / trường hợp	208-BFQFP
Gói thiết bị nhà cung cấp	208-PQFP (28 × 28)
Số sản phẩm cơ sở	Lfec3

Ứng dụng LFEC3E-3QN208C

1. Hệ thống điều khiển nhúng

LFEC3E-3QN208C có thể đóng vai trò là bộ điều khiển logic trung tâm trong tự động hóa công nghiệp, robot hoặc hệ thống điều khiển động cơ.Kiến trúc có thể lập trình lại của nó cho phép triển khai các máy trạng thái tùy chỉnh và logic quan trọng về thời gian mà không cần thiết kế lại phần cứng.Với điện áp lõi thấp và nhiều ngân hàng I/O, nó tích hợp liền mạch với cả cảm biến hiện đại và bộ điều khiển truyền thống.Điều này làm cho nó lý tưởng cho các giải pháp điều khiển nhúng đáng tin cậy, thời gian.

2. Chuyển đổi giao diện / giao thức giao diện

Bởi vì FPGA hỗ trợ nhiều tiêu chuẩn I/O và mức điện áp, nó có thể đóng vai trò là cầu nối giữa các giao thức truyền thông khác nhau.Ví dụ: nó có thể dịch giữa các bus di sản (như PCI hoặc giao diện song song) và các tiêu chuẩn mới hơn như bộ nhớ LVD hoặc DDR.Khả năng này giúp mở rộng tuổi thọ của các hệ thống hiện có trong khi cho phép tích hợp các thiết bị mới.Tính linh hoạt như vậy làm giảm nhu cầu logic keo bên ngoài và tăng tốc tích hợp hệ thống.

3. Xử lý tín hiệu trong truyền thông

LFEC3E-3QN208C có khả năng xử lý các tác vụ DSP cơ bản, bao gồm lọc, phát hiện lỗi hoặc xử lý gói trong các hệ thống truyền thông.RAM khối được nhúng và các ô logic của nó cung cấp các tài nguyên hiệu quả để đệm và quản lý các luồng dữ liệu.Bằng cách giảm tải các chức năng này từ bộ vi xử lý, thông lượng hệ thống tổng thể và khả năng đáp ứng cải thiện.Điều này làm cho nó phù hợp cho các mô-đun không dây, các trạm cơ sở quy mô nhỏ và thiết bị mạng.

4. Kiểm tra, đo lường & dụng cụ

Trong các thiết bị thử nghiệm và đo lường như dao động, bộ ghi dữ liệu hoặc máy phân tích logic, FPGA có thể được cấu hình để thu thập, lọc và xử lý trước dữ liệu.Các ngân hàng I/O có thể lập trình của nó cho phép kết nối trực tiếp với các mức tín hiệu khác nhau mà không cần chuyển đổi thêm mạch chuyển đổi.Bằng cách tận dụng RAM được nhúng của nó, dữ liệu tạm thời có thể được lưu trữ và chuyển tiếp đến các bộ xử lý bên ngoài một cách hiệu quả.Khả năng này cải thiện độ chính xác và giảm độ trễ trong các ứng dụng thiết bị.

5. Bộ tăng tốc phần cứng tạo mẫu và tùy chỉnh

Thiết bị cũng có thể phục vụ như một nền tảng để tạo mẫu phần cứng hoặc máy gia tốc quy mô nhỏ.Nó có thể thực hiện các khối mã hóa, trình tạo tổng kiểm tra hoặc các tác vụ chuyên sâu khác trực tiếp trong logic.Điều này rút ngắn chu kỳ phát triển so với ASICS và cho phép sửa đổi nhanh chóng trong lĩnh vực này.Đối với nghiên cứu, khởi nghiệp và các giải pháp nhúng tùy chỉnh, nó cung cấp một điểm nhập cảnh hiệu quả về chi phí vào gia tốc dựa trên FPGA.

LFEC3E-3QN208C Các phần tương tự

Đặc điểm kỹ thuật	LFEC3E-3QN208C	LFEC3E-3QN208I	LFEC3E-3Q208I	LFEC3E-3TN100C	LFEC3E-3TN144C	LFEC3E-3FN256C
Các yếu tố / ô logic	3.100	3.100	3.100	3.100	3.100	3.100
Bộ nhớ nhúng (bit)	56.320	56.320	56.320	56.320	56.320	56.320
Tần số hoạt động tối đa	~ 340 MHz	~ 340 MHz	~ 340 MHz	~ 340 MHz	340 MHz	340 MHz
Số lượng I/OS	145	145	145	~ 80 trận90	97	160
Phạm vi điện áp lõi	1.14 V - 1.26 V	1.14 V - 1.26 V	1.14 V - 1.26 V	1.14 V - 1.26 V	1.14 V - 1.26 V	1.14 V - 1.26 V
Nhiệt độ hoạt động	0 ° C đến 85 ° C	0 ° C đến 85 ° C	0 ° C đến 85 ° C	0 ° C đến 85 ° C	0 ° C đến 70 ° C	0 ° C đến 85 ° C
Loại gói	208 chân QFP	208 chân QFP	208 chân QFP	TQFP 100 chân	TQFP 144 chân	BGA 256-bóng
Tình trạng vòng đời	Lỗi thời	Lỗi thời	Lỗi thời	Lỗi thời	Lỗi thời	Lỗi thời
Tiêu chuẩn I/O được hỗ trợ	LVCMOS, LVTTL, LVDS, SSTL, HSTL, PCI	Như nhau	Như nhau	Giới hạn (ít ngân hàng)	Cùng một bộ, ít ghim hơn	Bộ đầy đủ với nhiều ngân hàng hơn
Hỗ trợ bộ nhớ bên ngoài	DDR lên đến DDR-400	DDR lên đến DDR-400	DDR lên đến DDR-400	DDR lên đến DDR-400	DDR lên đến DDR-400	DDR lên đến DDR-400

Các bước lập trình LFEC3E-3QN208C

Trước khi bạn có thể sử dụng FPGA LFEC3E-3QN208C, bạn cần lập trình với thiết kế tùy chỉnh của mình.Quá trình này liên quan đến việc tạo thiết kế logic của bạn, tạo ra một điều khiển và chuyển nó vào chip thông qua các giao diện được hỗ trợ.

1. Thiết kế & tạo ra BitStream

Bạn bắt đầu bằng cách viết thiết kế của mình bằng HDL (Verilog hoặc VHDL) và sau đó biên dịch nó bằng các công cụ phát triển của Lattice, như Isplever hoặc Diamond.Trong quá trình này, bạn sẽ tổng hợp logic, thực hiện vị trí và định tuyến và áp dụng các ràng buộc I/O và thời gian.Sau đó, công cụ tạo ra một tệp bitStream (.bit hoặc .jed), chứa tất cả các dữ liệu cấu hình theo yêu cầu của FPGA.Tệp này là những gì bạn sẽ chuyển vào thiết bị để đưa thiết kế của bạn vào cuộc sống.

2. Chọn chế độ cấu hình

Tiếp theo, bạn phải quyết định làm thế nào FPGA sẽ tải cấu hình của nó.LFEC3E-3QN208C hỗ trợ nhiều chế độ, chẳng hạn như lập trình JTAG để tải xuống trực tiếp hoặc các chế độ SYSConfig như khởi động nối tiếp hoặc song song từ bộ nhớ flash bên ngoài.Bạn chọn chế độ bằng cách đặt các chân cấu hình của thiết bị (CFG [2: 0]) hoặc bằng cách nối nó một cách thích hợp vào bộ nhớ ngoài.Chọn đúng chế độ phụ thuộc vào việc bạn muốn tạo mẫu nhanh hay cấu hình điện, vĩnh viễn.

3. Kết nối giao diện lập trình

Sau khi chọn chế độ, bạn kết nối phần cứng lập trình thích hợp.Đối với JTAG, bạn sẽ sử dụng cáp tải xuống hoặc lập trình viên được liên kết với các chân JTAG của FPGA.Nếu bạn sử dụng SysConfig, một flash hoặc vi điều khiển bên ngoài sẽ đóng vai trò là nguồn cấu hình.Đảm bảo hệ thống dây, phân công pin và trình tự công suất ở giai đoạn này là tốt cho lập trình đáng tin cậy.

4. Tải cấu hình

Với phần cứng tại chỗ, bây giờ bạn chuyển BITSTREAM vào FPGA.Lập trình viên gửi dữ liệu thông qua giao diện JTAG hoặc SysConfig và FPGA ghi nó vào bộ nhớ cấu hình nội bộ của nó.Trong quá trình này, thiết bị kiểm tra tính toàn vẹn của dữ liệu bằng CRC và tín hiệu thành công bằng cách khẳng định PIN High đã thực hiện.Tại thời điểm này, thiết kế của bạn trở nên hoạt động và FPGA bắt đầu hoạt động khi bạn lập trình nó.

5. Thời gian chạy & cấu hình lại

Cuối cùng, bạn có tùy chọn cấu hình lại thiết bị mà không cần loại bỏ nó khỏi hệ thống.Sử dụng lại JTAG hoặc SysConfig, bạn có thể cập nhật FPGA với một dòng điện mới nếu thiết kế của bạn thay đổi.Khả năng này hữu ích cho việc nâng cấp hiện trường hoặc thử nghiệm lặp.Bằng cách tận dụng khả năng lập trình trong hệ thống, bạn đảm bảo LFEC3E-3QN208C của bạn có thể thích ứng với các yêu cầu phát triển theo thời gian.

LFEC3E-3QN208C Ưu điểm và nhược điểm

Thuận lợi

• Tùy chọn FPGA chi phí thấp cho các thiết kế nhạy cảm với ngân sách

• Tiêu thụ năng lượng thấp so với nhiều lựa chọn thay thế

• Tài nguyên cân bằng mà không cần thiết kế quá mức

• Hệ sinh thái di sản mạnh mẽ và độ tin cậy đã được chứng minh

• Cấu hình linh hoạt thông qua các chế độ JTAG hoặc SYSConfig

Bất lợi

• Trần hiệu suất thấp hơn các PPGA cao cấp

• Mật độ logic và dung lượng bộ nhớ hạn chế

• Nguy cơ lỗi thời như là một phần của dòng trưởng thành/đã ngừng

• Thiếu các tính năng nâng cao như khối DSP hoặc serdes

• Sự đánh đổi sức mạnh/hiệu suất ở mức sử dụng cao hơn

Kích thước bao bì LFEC3E-3QN208C

Kiểu	Tham số
Loại gói	208-PQFP (Gói phẳng Quad nhựa)
Kích thước cơ thể (L × W)	28 mm × 28 mm
Chiều cao gói (tối đa)	3,40 mm
Sân (khoảng cách chì)	0,50 mm
Số lượng ghim	208
Chiều dài chì (l)	0,45 mm ~ 0,75 mm
Chiều rộng chì (b)	0,17 mm ~ 0,27 mm
General Head SPan (D/E)	30 mm ~ 30,5 mm
Mặt phẳng chỗ ngồi (A1)	0,05 mm ~ 0,15 mm
Mã gói	BFQFP-208 / PQFP-208

Nhà sản xuất LFEC3E-3QN208C

LFEC3E-3QN208C được sản xuất bởi Tập đoàn bán dẫn mạng lưới, một nhà cung cấp hàng đầu của các thiết bị logic lập trình yếu tố nhỏ, công suất nhỏ.Được thành lập vào năm 1983 và có trụ sở tại Hillsboro, Oregon, Hoa Kỳ, Lattice tập trung vào việc cung cấp các giải pháp PPGA và CPLD hiệu quả chi phí phù hợp với các ứng dụng liên lạc, điện toán, công nghiệp, ô tô và người tiêu dùng.Công ty được công nhận vì sự nhấn mạnh vào các kiến ​​trúc năng lượng thấp, tiêu chuẩn I/O linh hoạt và các giải pháp mở rộng vòng đời sản phẩm cho thị trường nhúng và công nghiệp.Với sự hiện diện toàn cầu trong thiết kế, hỗ trợ và phân phối, bộ bán dẫn mạng tiếp tục cung cấp cho các nhà phát triển các nền tảng đáng tin cậy, hiệu quả và có thể lập trình lại đáp ứng cả nhu cầu hệ thống hiện tại và di sản.

Phần kết luận

LFEC3E-3QN208C cung cấp sự kết hợp thực tế của mật độ logic, bộ nhớ nhúng, I/O linh hoạt và lập trình trong hệ thống, làm cho nó phù hợp với điều khiển, giao tiếp, tạo mẫu và thiết bị.Hỗ trợ của nó cho nhiều tiêu chuẩn và các ngân hàng điện áp linh hoạt đảm bảo khả năng tương thích với cả hệ thống hiện đại và di sản.Mặc dù nó cung cấp mức tiêu thụ năng lượng thấp, hiệu quả chi phí và độ tin cậy, nhưng nó đi kèm với sự đánh đổi như hiệu suất hạn chế và lỗi thời tiềm năng.Nhìn chung, thiết bị vẫn là một lựa chọn đáng tin cậy cho những người tìm kiếm một FPGA cân bằng cho một loạt các ứng dụng công nghiệp và nhúng.

Biểu dữ liệu PDF

LFEC3E-3QN208C DataSheets:

ECP, gia đình EC.pdf
