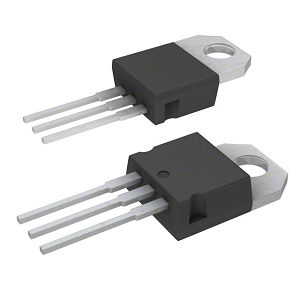

Bộ điều chỉnh điện áp LM317T: Giải pháp thay thế, Pinout và Biểu dữ liệu

Bài viết này khám phá bộ điều chỉnh điện áp LM317T, một thành phần đa năng được biết đến với khả năng điều chỉnh đầu ra điện áp từ 1.2V đến 37V.Được sử dụng rộng rãi trong một loạt các dự án điện tử, LM317T kết hợp hiệu suất đơn giản và hiệu quả.Thiết kế của nó hỗ trợ tích hợp dễ dàng để đáp ứng hiệu quả các yêu cầu ứng dụng đa dạng với độ chính xác.

Danh mục

Bộ điều chỉnh điện áp LM317T là gì?

Các LM317T Nổi bật như một bộ điều chỉnh điện áp thích ứng cao được bao bọc trong gói TO-220, được biết đến với thiết kế không phức tạp và hiệu suất ấn tượng trong việc quản lý đầu ra điện áp tích cực.Nó có thể chứa các dòng điện lớn hơn 1,5A, giảm bớt quản lý công suất bằng cách sử dụng dải phân cách điện trở để điều chỉnh điện áp chính xác.Khả năng này hỗ trợ một phạm vi điện áp rộng, giảm nhu cầu về nhiều bộ điều chỉnh cố định.LM317T được đặc trưng bởi các tính năng hỗ trợ điều chỉnh năng lượng hiệu quả.Thành thạo của nó trong việc duy trì điện áp đầu ra ổn định mặc dù các điều kiện đầu vào thay đổi nhấn mạnh hiệu quả của nó.Khi sử dụng LM317T, bảo vệ quá tải nhiệt và bảo vệ ngắn mạch của nó, cung cấp hiệu suất và khả năng phục hồi nhất quán ngay cả trong các môi trường đòi hỏi.LM317T thường được tích hợp vào các mạch cung cấp năng lượng cho các thiết bị có yêu cầu điện áp khác nhau.Thiết kế đơn giản của nó cho phép điều chỉnh và bảo trì dễ dàng, mang lại lợi ích trong các thiết lập giáo dục và thiết lập thử nghiệm.

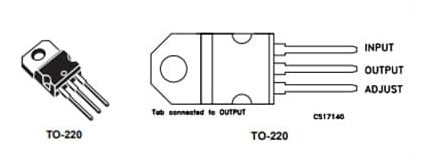

Cấu hình pin LM317T

Ghim số	Tên pin	Sự miêu tả
1	Điều chỉnh	Pin này điều chỉnh điện áp đầu ra
2	Điện áp đầu ra (Vout)	Điện áp đầu ra được quy định được đặt bởi pin được điều chỉnh có thể được lấy từ pin này
3	Điện áp đầu vào (VIN)	Điện áp đầu vào phải được quy định pin này

Biểu tượng và dấu hiệu LM317T

Các tính năng của LM317T

Điều chỉnh phạm vi điện áp

Một khía cạnh nổi bật của LM317T là phạm vi điện áp có thể điều chỉnh từ 1,2V đến 37V, phục vụ cho các ứng dụng cần quản lý điện áp được điều chỉnh tốt.Tính linh hoạt này thu hút nhiều ứng dụng điện tử, làm giảm các biến chứng thiết kế.

Khả năng xử lý hiện tại

Với sự hỗ trợ cho dòng điện trên 1.5A, LM317T được điều chỉnh cho các mạch có nhu cầu cao, tập trung vào việc duy trì sự ổn định trên các nhu cầu năng lượng khác nhau.Đặc tính này góp phần vào hoạt động thiết bị liền mạch, làm cho nó trở thành một thành phần có giá trị trong đó nhu cầu năng lượng là không thể đoán trước.

Độ chính xác trong quy định

LM317T vượt trội trong việc duy trì quy định chặt chẽ và tải trọng ở mức 0,1%, giảm thiểu biến đổi điện áp có thể phá vỡ hoặc làm giảm các thành phần nhạy cảm.

Hoạt động điện áp đa năng

Thiết kế điện áp nổi của LM317T giúp tăng cường tính linh hoạt của bố cục mạch, hỗ trợ việc sử dụng nó trong các kịch bản điện áp âm mà không cần phải cấu hình phức tạp.Khả năng này trở nên thuận lợi khi nhiều bộ điều chỉnh được tích hợp trong một hệ thống duy nhất.

Các tính năng bảo vệ

Được trang bị bảo vệ quá dòng, tắt máy và kiểm soát SOA, LM317T cung cấp các biện pháp bảo vệ mạnh mẽ, tăng tính toàn vẹn của hệ thống chống lại các mối đe dọa chung như mạch ngắn và quá nóng.Thông qua các tính năng này, nhiều người tạo ra một sự pha trộn hài hòa của sự đổi mới và độ tin cậy, thúc đẩy hiệu suất sản phẩm và tuổi thọ của chuyển tiếp.

Thông số kỹ thuật LM317T

Kiểu	Tham số
Tình trạng vòng đời	Active (Cập nhật lần cuối: 7 tháng trước)
Liên hệ mạ	Thiếc
Loại gắn kết	Qua lỗ
Số lượng ghim	3
Định danh gói nhà sản xuất	0015988_Typea_Rev_T
Bao bì	Ống
Mã JESD-609	E3
Mức độ nhạy cảm độ ẩm (MSL)	1 (không giới hạn)
Mã ECCN	EAR99
Số lượng chức năng	1
Số phần cơ sở	LM317
Số lượng đầu ra	1
Điện áp đầu ra	37V
Thời gian dẫn đầu của nhà máy	24 tuần
Gắn kết	Qua lỗ
Gói / trường hợp	TO-220-3
Cân nặng	2.299807G
Nhiệt độ hoạt động	0 ° C ~ 125 ° C.
Sức chịu đựng	5%
Trạng thái một phần	Tích cực
Số lượng chấm dứt	3
Vị trí thiết bị đầu cuối	ĐƠN
Terminal Pitch	2,54mm
Số pin	3
Điện áp - Đầu vào (Max)	40V
Loại đầu ra	Điều chỉnh
Max Output Dòng điện	1.5a
Điện áp đầu ra tối đa	37V
Tối thiểu điện áp đầu vào	4.2V
PSRR	80db ~ 85db (120Hz)
Điện áp đầu ra tối thiểu	1.2V
Chiều cao	9,15mm
Chiều rộng	4.6mm
Bức xạ cứng	KHÔNG
Dẫn đầu miễn phí	Dẫn đầu miễn phí
Cấu hình đầu ra	Tích cực
Số lượng cơ quan quản lý	1
Các tính năng bảo vệ	Trên dòng điện, nhiệt độ quá
Điện áp tham chiếu	1.25V
Tỷ lệ từ chối nguồn điện (PSRR)	80db
Chiều dài	10,4mm
Đạt được SVHC	Không có SVHC
Trạng thái Rohs	Rohs3 tuân thủ

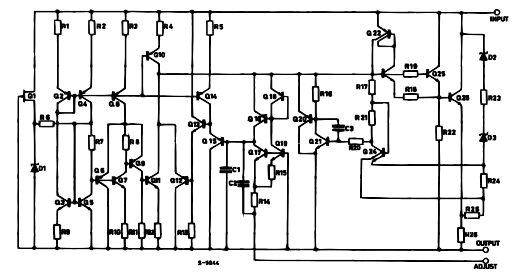

Sơ đồ LM317T

Các lựa chọn thay thế cho LM317T

Số phần	Sự miêu tả	Nhà sản xuất
LM317KC	3/4 pin 1.5a điều chỉnh điều chỉnh điện áp tích cực 3-to-220 0 đến 125	Công cụ Texas
LM317T#PBF	IC Vreg 1.2 V-37 V điều chỉnh tích cực có thể điều chỉnh, PSFM3, Nhựa, TO-220, 3 pin, bộ điều chỉnh tiêu chuẩn đầu ra dương có thể điều chỉnh	Công nghệ tuyến tính
LM317T/NOPB	IC Vreg 1.2 V-37 V điều chỉnh tích cực có thể điều chỉnh, PSFM3, Rohs tuân thủ, nhựa, TO-220, 3 pin, đầu ra đơn tích cực có thể điều chỉnh Điều chỉnh tiêu chuẩn	Tập đoàn bán dẫn quốc gia
LM317T2	1.2 V-37V điều chỉnh điều chỉnh có thể điều chỉnh, PSFM3, nhựa, TO-220, 3 pin	Trên chất bán dẫn

Tương đương LM317T bổ sung bao gồm:LM317EMPThìLM317AEMPThìLM317LidrThì LM317LMX, và những người khác.

Ở đâu và làm thế nào để sử dụng LM317?

Điều khiển năng lượng đa năng với nguồn cung cấp điện áp thay đổi

LM317 tìm thấy việc sử dụng rộng rãi trong các ứng dụng cung cấp điện áp thay đổi do khả năng điều chỉnh mức điện áp đầu ra.Trong môi trường giáo dục và phòng thí nghiệm điện tử, nó hỗ trợ phát triển và thử nghiệm các mạch đa dạng.Với phạm vi đầu ra linh hoạt từ 1,25V đến 37V, hãy tận hưởng một loạt các khả năng.

Các giải pháp quá dòng đơn giản với các bộ hạn chế hiện tại

Đối với các ứng dụng yêu cầu giới hạn hiện tại, LM317 cung cấp một cách tiếp cận hiệu quả và đơn giản.Đặc điểm này chứng tỏ có lợi trong bộ sạc pin và hệ thống quản lý năng lượng nơi cần bảo vệ chống quá dòng.Bằng cách chèn một điện trở nối tiếp với đầu ra, bộ điều chỉnh đảm bảo dòng điện được duy trì trong các giới hạn an toàn, bảo tồn cả nguồn nguồn và thiết bị được kết nối.Một phương pháp như vậy đáng kể làm tăng tuổi thọ và độ tin cậy của thiết bị.

Điều khiển chính xác trong các ứng dụng điều khiển động cơ

Khả năng thích ứng của LM317 mở rộng tiện ích của nó cho bộ điều khiển động cơ, nơi nó điều chỉnh điện áp cho động cơ DC trong cài đặt robot và tự động hóa, cung cấp điều khiển tốc độ động cơ chính xác.Bộ điều chỉnh này tạo điều kiện cho sự chuyển đổi trơn tru trong gia tốc và giảm tốc, được sử dụng đặc biệt cho các ứng dụng đòi hỏi các chuyển động chính xác, chẳng hạn như trong cánh tay robot hoặc máy móc CNC.Hiệu quả của nó trong việc cung cấp chức năng động cơ ổn định trong điều kiện tải thay đổi làm nổi bật tính thực tế của nó trong các kịch bản công nghiệp khác nhau.

Đánh giá các cân nhắc điện áp bỏ học

Mặc dù các tính năng mạnh mẽ của nó, điện áp bỏ học LM317 2.5V đòi hỏi phải đánh giá cẩn thận.Khía cạnh này có khả năng ảnh hưởng đến ứng dụng của nó trong các kịch bản điện áp thấp trong đó chênh lệch đầu vào-đầu ra phải là tối thiểu.Bạn cần xác minh rằng điện áp đầu vào vượt qua đầu ra mong muốn bằng ít nhất giá trị bỏ học này để đảm bảo hoạt động hiệu quả.Trong trường hợp điện áp bỏ học có thể hạn chế chức năng, việc xem xét các bộ điều chỉnh giảm giá thấp (LDO) thay thế có thể phù hợp hơn, cân bằng các nhu yếu phẩm kỹ thuật với các giải pháp sáng tạo.

Vai trò nâng cao trong Điện tử tiêu dùng

LM317 tìm thấy việc sử dụng rộng rãi trên các thiết bị điện tử tiêu dùng khác nhau như PCS và đầu DVD.Độ tin cậy và tính đơn giản của nó làm nổi bật các nhiệm vụ điều chỉnh sức mạnh, mở rộng từ việc cung cấp năng lượng đến các mạch logic để ổn định điện áp cho các thành phần nhạy cảm.Tính linh hoạt này nhấn mạnh vai trò của LM317 trong việc tăng hiệu suất và độ tin cậy của thiết bị, góp phần vào chức năng không bị gián đoạn của các thiết bị gia đình.

Ứng dụng mạch LM317

Quy định điện áp

Khả năng đầu ra có thể điều chỉnh LM317 cho phép nó duy trì đầu ra điện áp nhất quán mặc dù có sự dao động trong điều kiện điện áp hoặc tải điện áp, đảm bảo các thiết bị điện tử nhạy cảm hoạt động đáng tin cậy.Quy định điện áp đóng vai trò trong các ứng dụng như bộ sạc pin và thiết bị di động.Mức điện áp ổn định có thể kéo dài thời lượng pin và nâng cao hiệu suất của thiết bị.

Giới hạn hiện tại

Giới hạn hiện tại là chìa khóa để ngăn chặn các điều kiện quá dòng có thể gây hại cho các thành phần mạch.Bằng cách tự động điều chỉnh để quản lý luồng hiện tại, nó đóng vai trò là một lá chắn hiệu quả đối với các kịch bản hiện tại cao ngoài ý muốn.Trong các cài đặt thực tế, nó yêu cầu trong các mạch kết hợp nhiều thành phần khác nhau với xếp hạng hiện tại khác nhau, duy trì hoạt động an toàn và tối ưu mà không quá nóng hoặc thất bại.

Bảo vệ phân cực

Bảo vệ phân cực giải quyết các vấn đề phổ biến như kết nối cung cấp năng lượng không chính xác thường gặp phải trong quá trình tạo mẫu sản phẩm hoặc điều chỉnh thông thường.Thiết kế và bảo trì mạch cho thấy giá trị của bảo vệ phân cực trong việc đảm bảo độ bền lâu dài và hiệu suất đáng tin cậy trong các trường hợp hoạt động khác nhau.

Gói cho LM317T

TO-220 (chỉ số đơn) Thông tin gói

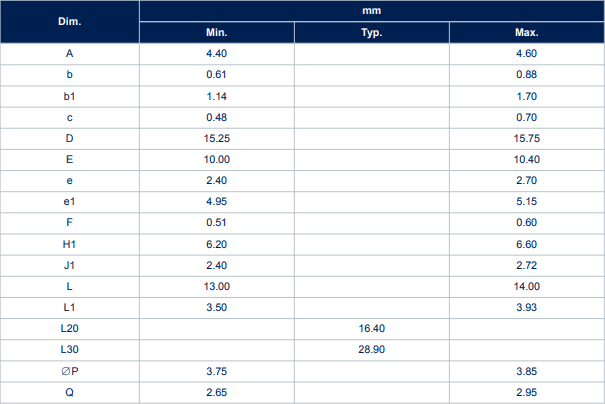

TO-220 (số đo đơn) dữ liệu cơ học

Thông tin nhà sản xuất LM317T

Stmicroelectronics nổi bật trong ngành công nghiệp bán dẫn, làm phong phú thêm sự phát triển và sáng tạo của hệ thống trên công nghệ chip (SOC).Tác động của công ty trải dài trên các ứng dụng vi điện tử khác nhau, ảnh hưởng đến các ngành công nghiệp toàn cầu và thúc đẩy sự pha trộn của các công nghệ khác nhau.STMicroelectronics nổi tiếng với sự tiến bộ của nó trong các giải pháp SOC, hợp nhất các chức năng khác nhau trên một chip duy nhất.Sự tích hợp này nhằm mục đích tăng cường hiệu suất, giảm sử dụng năng lượng và thu hẹp tổng kích thước của hệ thống.Cam kết của stmicroelectronics đối với sự đổi mới thúc đẩy việc thăm dò các khu vực mới trong vi điện tử, khuyến khích sự phát triển liên tục của các khả năng.Các sáng kiến ​​nghiên cứu và phát triển của họ không chỉ nhằm tăng cường các công nghệ hiện tại mà còn để xây dựng các mô hình mới giải quyết các vấn đề hiện đại như phát triển bền vững và bảo tồn năng lượng.

Biểu dữ liệu PDF

LM317T DataSheets:

LM217, LM317.pdf
