Bộ điều chỉnh điện áp LM317K (1.2V-37V): Pinout, Breakdown hoàn thành bảng dữ liệu và các ứng dụng chính

Trong bài viết này, chúng tôi sẽ khám phá một công cụ mạnh mẽ trong quy định điện áp LM317K.Bộ điều chỉnh điện áp có thể điều chỉnh này được thiết kế để cung cấp hơn 1,5A dòng tải trong khi cung cấp phạm vi điện áp đầu ra rộng từ 1,2V đến 37V.Khả năng thích ứng của nó làm cho nó trở thành một thành phần cần thiết cho các ứng dụng khác nhau, từ việc cung cấp năng lượng cho các hệ thống vi điều khiển điện áp thấp đến xử lý các mạch công suất cao.Khả năng điều chỉnh điện áp của LM317K chỉ bằng một bộ chia điện trở đơn giản cho phép các quy trình công việc hiệu quả hơn trong quá trình tạo mẫu và phát triển, giảm nhu cầu về nhiều nguồn cung cấp năng lượng.

Danh mục

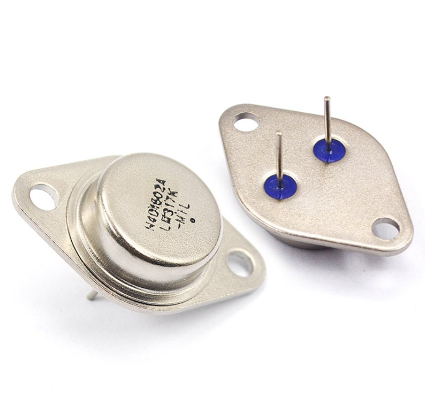

Tổng quan LM317K

Các LM317K, một mạch tích hợp nguyên khối đa năng, được cung cấp trong các gói khác nhau như TO-220, isowatt220, TO-3 và D2 ​​PAK.Được thiết kế để hoạt động như một bộ điều chỉnh điện áp có thể điều chỉnh tích cực, thiết bị này tự hào có khả năng cung cấp hơn 1,5A dòng tải với điện áp đầu ra có thể điều chỉnh giữa 1,2V và 37V.Với việc sử dụng bộ chia điện trở đơn giản để đặt điện áp đầu ra, LM317K hợp lý hóa quy trình cho bạn, giảm sự phụ thuộc vào nhiều bộ điều chỉnh cố định.

Thiết bị này vượt trội trong các kịch bản trong đó quy định điện áp chính xác là phải.Trong nguồn cung cấp năng lượng cho các thiết bị điện tử, duy trì điện áp nhất quán là nền tảng cho hiệu suất và tuổi thọ.Tính linh hoạt của LM317K cho phép nó phục vụ cho một loạt các thiết bị, định vị nó như một lựa chọn hiệu quả và hiệu quả cho bạn.Phạm vi điện áp đầu vào rộng của nó và khả năng xử lý dòng điện đáng chú ý cho phép tích hợp liền mạch vào các hệ thống hiện có.Ví dụ, trong các kịch bản sạc pin, đảm bảo đầu ra ổn định và có thể điều chỉnh có thể tăng cường đáng kể hiệu quả sạc và kéo dài thời lượng pin.Sự dễ dàng mà điện áp đầu ra có thể được sửa đổi bằng cách sử dụng bộ chia điện trở nhấn mạnh tiện ích thực tế của nó, phù hợp với nhu cầu của các ứng dụng khác nhau, cả đơn giản và phức tạp.

Hiệu quả hoạt động là nhãn hiệu của LM317K, đảm bảo hiệu suất đáng tin cậy trong các điều kiện tải khác nhau.Hiệu quả này góp phần mở rộng tuổi thọ hoạt động của các hệ thống điện tử, do đó làm giảm nhu cầu sửa chữa và bảo trì thường xuyên.Một khía cạnh đáng chú ý của hiệu quả của nó là các cơ chế điều chỉnh nhiệt và bảo vệ được nhúng trong thiết kế của nó, bảo vệ các bộ phận khỏi thiệt hại tiềm tàng do quá nóng và tăng cường độ bền và độ tin cậy tổng thể của hệ thống.

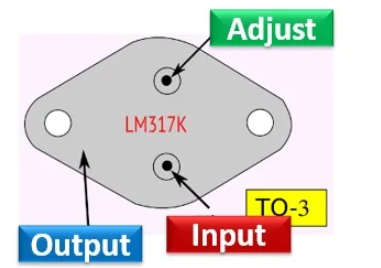

Cấu hình pin của LM317K

Mô hình thiết kế LM317K

Biểu tượng điện của LM317K

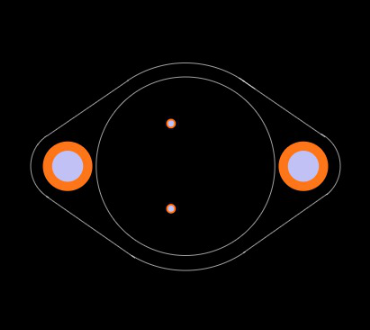

Dấu chân của LM317K

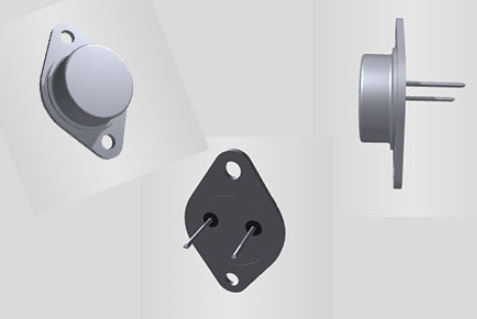

Trực quan hóa 3D của LM317K

Thuộc tính chính của LM317K

Tính năng	Sự miêu tả
Phạm vi điện áp đầu ra	1.2V đến 37V
Đầu ra hiện tại	Vượt quá 1,5A
Quy định về dòng và tải	0,10%
Hoạt động nổi	Thích hợp cho các ứng dụng điện áp cao
Cơ chế bảo vệ	Giới hạn hiện tại, tắt nhiệt và hoạt động an toàn Kiểm soát khu vực (SOA)

Thông số kỹ thuật

Kiểu	Tham số
Gắn kết	Qua lỗ
Loại gắn kết	Qua lỗ
Gói / trường hợp	TO-204AA, TO-3
Số lượng ghim	2
Cân nặng	6.40101g
Nhiệt độ hoạt động	0 ° C ~ 125 ° C.
Bao bì	Số lượng lớn
Sức chịu đựng	5%
Mã JESD-609	E3
Trạng thái một phần	Lỗi thời
Mức độ nhạy cảm độ ẩm (MSL)	1 (không giới hạn)
Số lượng chấm dứt	3
Mã ECCN	EAR99
Kết thúc thiết bị đầu cuối	TIN MATTE (SN)
Phương pháp đóng gói	ỐNG
Vị trí thiết bị đầu cuối	ĐÁY
Mẫu đầu cuối	Pin/chốt
Số lượng chức năng	1
Số phần cơ sở	LM317
Số pin	2
Số lượng đầu ra	1
Điện áp - Đầu vào (Max)	40V
Điện áp đầu ra	37V
Loại đầu ra	Điều chỉnh
Max Output Dòng điện	1.5a
Cấu hình đầu ra	Tích cực
Điện áp đầu ra tối đa	37V
Số lượng cơ quan quản lý	1
Tối thiểu điện áp đầu vào	4.2V
Các tính năng bảo vệ	Trên dòng điện, nhiệt độ quá
PSRR	80db ~ 65db (120Hz)
Điện áp tham chiếu	1.3V
Điện áp đầu ra tối thiểu	1.2V
Tỷ lệ từ chối nguồn điện (PSRR)	80db
Chiều cao	8,7mm
Chiều dài	39,5mm
Chiều rộng	26.2mm
Đạt được SVHC	Không có SVHC
Bức xạ cứng	KHÔNG
Trạng thái Rohs	Rohs3 tuân thủ
Dẫn đầu miễn phí	Dẫn đầu miễn phí

Sơ đồ Nguyên tắc hoạt động LM317K

LM317K thay thế

Số phần	Sự miêu tả	Nhà sản xuất
IP117AHVSMD05 -POWER Mạch	Điều chỉnh điều chỉnh tiêu chuẩn tích cực có thể điều chỉnh, 1,25V phút, 60V Max, CBCC3, gốm, SMD-05, 3 pin	Điện trở điện tử TT
M38510/11704SyxPower	1.2 V-37V Điều chỉnh tích cực có thể điều chỉnh, MBFM2	Công cụ Texas
Mạch IP117AHVIGPOWER	1.25 V-60V Điều chỉnh tích cực có thể điều chỉnh, MSFM3, Bị cô lập, TO 257, 3 pin	TT Electronics Power và Hybrid / Semelab Limited
Mạch OM1320STMPBFPOWER	Điều chỉnh điều chỉnh tiêu chuẩn tích cực, 1,2V phút, 37V Max, MSFM3, bị cô lập, ẩn dật Hermetic, TO 257, 3 pin	Bộ chỉnh lưu quốc tế
7703405Tapower Mạch	Bộ điều chỉnh, 1 đầu ra, lưỡng cực	Infineon Technologies AG
Mạch OM1321STMPower	Bộ điều chỉnh tiêu chuẩn tích cực có thể điều chỉnh, 1,2V phút, 57V Max, lưỡng cực, MSFM3, TO-257, 3 pin	Omnirel Corp
LM317AHVKKR1POWER Mạch	Bộ điều chỉnh tích cực có thể điều chỉnh, MBFM2, TO-3, 3 pin	TT Electronics Power và Hybrid / Semelab Limited
Mạch IP117HVRPower	Điều chỉnh điều chỉnh tiêu chuẩn tích cực có thể điều chỉnh, 1,25V phút, 60V Tối đa, MBFM2, TO-66, 2 pin	Điện trở điện tử TT
Mạch IP117HVSMD1Power	1,25 V-60V Điều chỉnh tích cực có thể điều chỉnh, CBCC3, gốm, SMD-1, 3 pin	TT Electronics Power và Hybrid / Semelab Limited

Xếp hạng tối đa LM317K

Biểu tượng	Tham số	Giá trị	Đơn vị
Vi - O.	Điện áp vi sai đầu vào-đầu ra	40	V
Io	Đầu ra hiện tại	Giới hạn nội bộ	-
TOp​	Nhiệt độ tiếp giáp vận hành cho:		° C.
	LM117	-55 đến 150
	LM217	-25 đến 150
	LM317	0 đến 125
PTot​	Tiêu tan điện	Giới hạn nội bộ	-
TSTG​	Nhiệt độ lưu trữ	-65 đến 150	° C.

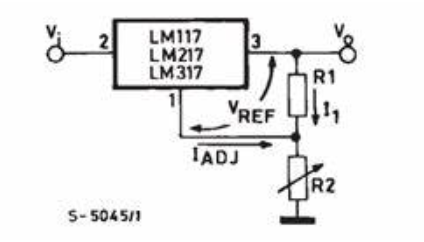

LM317K Cài đặt điều chỉnh có thể điều chỉnh cơ bản

Sử dụng nâng cao của LM317K

Bộ điều chỉnh điện áp LM317K thể hiện tính linh hoạt đáng chú ý do điện áp tham chiếu bên trong là 1,25V, được thiết lập giữa các thiết bị đầu ra và thiết bị điều chỉnh.Cấu hình này cho phép một dòng điện không đổi chảy qua bộ chia điện trở bên ngoài, đặt điện áp đầu ra (Vo) là VO = VREF (1 + R2/R1) + IADJ R2.Đáng chú ý, thiết bị giảm thiểu thuật ngữ IADJ (tối đa 100 Lờia) để duy trì tính nhất quán bất kể thay đổi tải và dòng, thường dẫn đến IADJ R2 là không đáng kể.Thiết kế nội tại này đảm bảo độ tin cậy của LM317K trong các kịch bản ứng dụng khác nhau.

Tính linh hoạt trong điều chỉnh điện áp

Một thuộc tính chính của LM317K là khả năng trả lại tất cả các dòng điện không hoạt động cho thiết bị đầu ra.Điều này đòi hỏi một dòng tải tối thiểu để ngăn chặn sự gia tăng điện áp, đóng vai trò tích cực trong việc ổn định các hệ thống dễ bị biến động điện áp không thể đoán trước.Là một bộ điều chỉnh nổi, LM317K có thể xử lý một cách khéo léo các nguồn cung cấp điện áp cao so với mặt đất, cung cấp vi sai đầu vào đầu ra vẫn an toàn.Khả năng này phù hợp với một loạt các ứng dụng điện áp cao, chủ yếu là trong thế giới của các giải pháp quản lý năng lượng mạnh mẽ và có thể thích ứng.

Quy định hiện tại chính xác

Bằng cách đặt một điện trở cố định giữa các thiết bị đầu ra và đầu ra, LM317K có thể chuyển đổi thành bộ điều chỉnh dòng chính xác.Các cấu hình như vậy là vô giá trong đó việc phân phối hiện tại ổn định được khăng khăng, như trong sạc pin và các kịch bản lái xe LED.Để tăng cường quy định tải, việc định vị điện trở tập hợp hiện tại R1 ở gần với bộ điều chỉnh và nối đất R2 gần với mặt đất tải là nên.Thiết lập này làm giảm các giọt điện áp tiềm năng, do đó cải thiện độ chính xác tổng thể.

Nâng cao hiệu suất với các tụ điện

Thêm chiến lược các tụ điện có thể tăng đáng kể hiệu suất của LM317K.Một tụ điện đầu vào của 0,1.Một tụ điện từ thiết bị đầu cuối điều chỉnh đến mặt đất (C_ADJ) của 10 Phaf.Những tụ điện này có thể cải thiện sự từ chối gợn và ổn định điện áp.Hơn nữa, việc kết hợp một tụ điện đầu ra (lý tưởng là 1 Phaf Tantalum hoặc 25 Pha FLuminum Electrolytic) có thể tăng cường đáp ứng thoáng qua.Điều này làm cho bộ điều chỉnh điện áp nhanh hơn trong việc đáp ứng với các thay đổi điều kiện tải đột ngột, một tính năng được chứng thực bởi các trải nghiệm thực tế nhấn mạnh sự cần thiết phải điều chỉnh điện áp ổn định và chính xác.

Các biện pháp bảo vệ

Để bảo vệ bộ điều chỉnh khỏi thiệt hại tiềm tàng do các mạch ngắn đầu vào và đầu ra, việc lắp đặt điốt bảo vệ được khuyến nghị (như được mô tả trong Hình 5).Những điốt này cung cấp một lớp an toàn lớn, củng cố tuổi thọ và độ tin cậy của LM317K trong các cài đặt hoạt động khác nhau.Các chiến lược bảo vệ như vậy đã được áp dụng rộng rãi trong môi trường phòng thí nghiệm và công nghiệp, trong đó các lỗi thiết bị có thể gây ra gián đoạn hoạt động đáng chú ý.

Thông tin nhà sản xuất LM317K

Stmicroelectronics, một thực thể xuất sắc trong ngành công nghiệp điện tử và chất bán dẫn, sinh năm 1987 từ việc sáp nhập các chất bán dẫn Thomson của Pháp và SGS Microelettrona của Ý.Công ty hoạt động từ trụ sở chính của mình tại Plan-les-ouates gần Geneva, Thụy Sĩ.Là nhà sản xuất chip bán dẫn doanh thu cao nhất của châu Âu, STMicroelectronics ảnh hưởng đáng kể đến tiến trình công nghệ và thiết lập các tiêu chuẩn công nghiệp.Định vị đáng chú ý này đã đạt được sự công nhận và tôn trọng của công ty trong cộng đồng công nghệ toàn cầu.

Stmicroelectronics thể hiện phạm vi toàn cầu rộng lớn của nó thông qua trụ sở khu vực.Trụ sở toàn cầu và EMEA (Châu Âu, Trung Đông và Châu Phi) có trụ sở tại Geneva, một trung tâm cho các quyết định và hoạt động chiến lược kết nối các lục địa khác nhau.Đối với các vấn đề hành chính, công ty cổ phần, STMicroelectronics n.v., được đăng ký tại Hà Lan.Ở Bắc Mỹ, nơi đổi mới công nghệ phát triển mạnh, trụ sở của công ty ở Coppell, Texas.Vị trí này nhấn mạnh chỗ đứng mạnh mẽ của công ty trong một thị trường cạnh tranh mạnh mẽ.

Trụ sở chính của Stmicroelectronics tại Singapore đóng vai trò là trung tâm hoạt động của nó ở khu vực châu Á-Thái Bình Dương.Được định vị trong một thị trường năng động và đang phát triển nhanh chóng, vị trí chiến lược này thúc đẩy chuyên môn khu vực trong sản xuất và phát triển công nghệ.Ngoài ra, đối với các hoạt động của Nhật Bản và Hàn Quốc, công ty đã thành lập trụ sở tại Tokyo, một thành phố đồng nghĩa với sự đổi mới và tiến bộ công nghệ.Trong China, một trong những thị trường công nghệ toàn cầu có ảnh hưởng nhất, STMicroelectronics đã chọn Thượng Hải cho trụ sở khu vực của mình.Sự lựa chọn này củng cố sự hiện diện của công ty trong một thị trường được biết đến với tiềm năng lớn và những tiến bộ công nghệ nhanh chóng.

Biểu dữ liệu PDF

Các bộ dữ liệu LM317K:

Bộ giữ pin hình trụ.pdf

Câu hỏi thường gặp [Câu hỏi thường gặp]

1. IC LM317K là gì?

LM317K là bộ điều chỉnh điện áp dương 3 đầu cực đa năng.Nó có thể cung cấp hơn 1.5A với điện áp đầu ra có thể điều chỉnh từ 1,2V đến 37V.Thiết kế của nó rất đơn giản, chỉ cần hai điện trở bên ngoài để đặt điện áp đầu ra.Được biết đến để điều khiển điện áp chính xác, nó trở nên cần thiết trong các ứng dụng trong đó độ chính xác chiếm ưu thế.Trong các kịch bản thực tế khác nhau, nó ổn định nguồn điện trong cả thiết bị điện tử tiêu dùng và thiết bị công nghiệp.Bạn có thể đánh giá cao độ tin cậy của nó, xem nó là một thành phần đáng tin cậy trong vô số dự án.

2. Điều gì phân biệt LM317K với LM317T?

Sê -ri LM317 bao gồm một số mô hình, bao gồm LM317K, LM317H, LM317T và LM317MP.Những mô hình này chia sẻ chức năng giống hệt nhau.Sự khác biệt chính nằm trong bao bì, với hậu tố "T" cho biết loại gói TO-220.Phương sai đóng gói ảnh hưởng đến sự tản nhiệt và khả năng gắn kết, mang lại sự linh hoạt trong thiết kế.Ví dụ, gói TO-220, thường được chọn cho các dự án liên quan đến sự phân tán nhiệt cao hơn, có một tab kim loại giúp tăng cường quản lý nhiệt.Bạn có thể chọn loại gói thích hợp dựa trên các yêu cầu nhiệt cụ thể của chúng, cho phép hiệu suất tối ưu trong các môi trường khác nhau.
