Hướng dẫn so sánh LGA và BGA cho thiết kế hệ thống điện tử

Trong bài viết này, bạn sẽ tìm hiểu những khác biệt chính giữa các gói LGA (Land Grid Array) và BGA (Ball Grid Array).Bạn sẽ hiểu cách mỗi gói được xây dựng, cách kết nối với PCB và nơi nó thường được sử dụng.Nội dung cũng so sánh cấu trúc, hiệu năng cũng như ưu nhược điểm thực tế của chúng.Cuối cùng, bạn sẽ biết cách chọn gói phù hợp dựa trên nhu cầu thiết kế của mình.

Danh mục

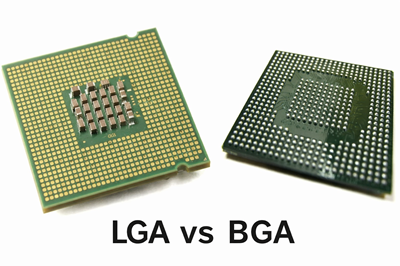

Hình 1. Tổng quan về LGA và BGA

LGA (Mảng lưới đất) là gì?

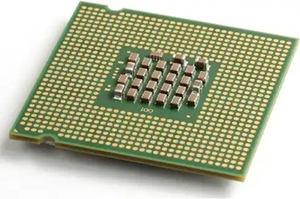

Hình 2. Gói LGA

LGA (Land Grid Array) là một loại gói IC trong đó các miếng dẫn điện phẳng, được gọi là land, được đặt ở dưới cùng của bộ phận thay vì chân hoặc bóng hàn.Những vùng đất này tiếp xúc với các chân cắm lò xo trong ổ cắm trên PCB, tạo ra kết nối điện mà không cần hàn vĩnh viễn.Thiết kế này được sử dụng rộng rãi trong các CPU và bộ xử lý hiệu năng cao vì nó cho phép lắp đặt và thay thế dễ dàng.Bản thân gói không chứa các phần tử hàn, do đó kết nối cuối cùng được xác định bởi giao diện ổ cắm chứ không phải chip.Cấu trúc này cũng đơn giản hóa việc kiểm tra trực quan vì các điểm tiếp xúc có thể tiếp cận được trên bề mặt.

BGA (Mảng lưới bóng) là gì?

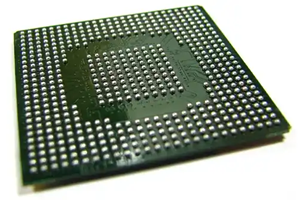

Hình 3. Gói BGA

BGA (Ball Grid Array) là gói gắn trên bề mặt sử dụng một dãy các bóng hàn nhỏ ở mặt dưới của chip để tạo thành các kết nối điện.Trong quá trình lắp ráp, những quả bóng hàn này tan chảy trong quá trình nóng chảy lại và liên kết trực tiếp với các miếng đệm trên PCB, tạo ra các mối nối vĩnh viễn.Phương pháp đóng gói này cho phép bố trí nhỏ gọn với số lượng lớn các kết nối trong một diện tích nhỏ.Các gói BGA thường được sử dụng trong các thiết bị điện tử có mật độ cao như điện thoại thông minh, GPU và hệ thống nhúng.Các quả bóng hàn cũng giúp phân phối ứng suất cơ học trên toàn bộ gói trong quá trình vận hành.

LGA vs BGA: Sự khác biệt về vật lý và cấu trúc

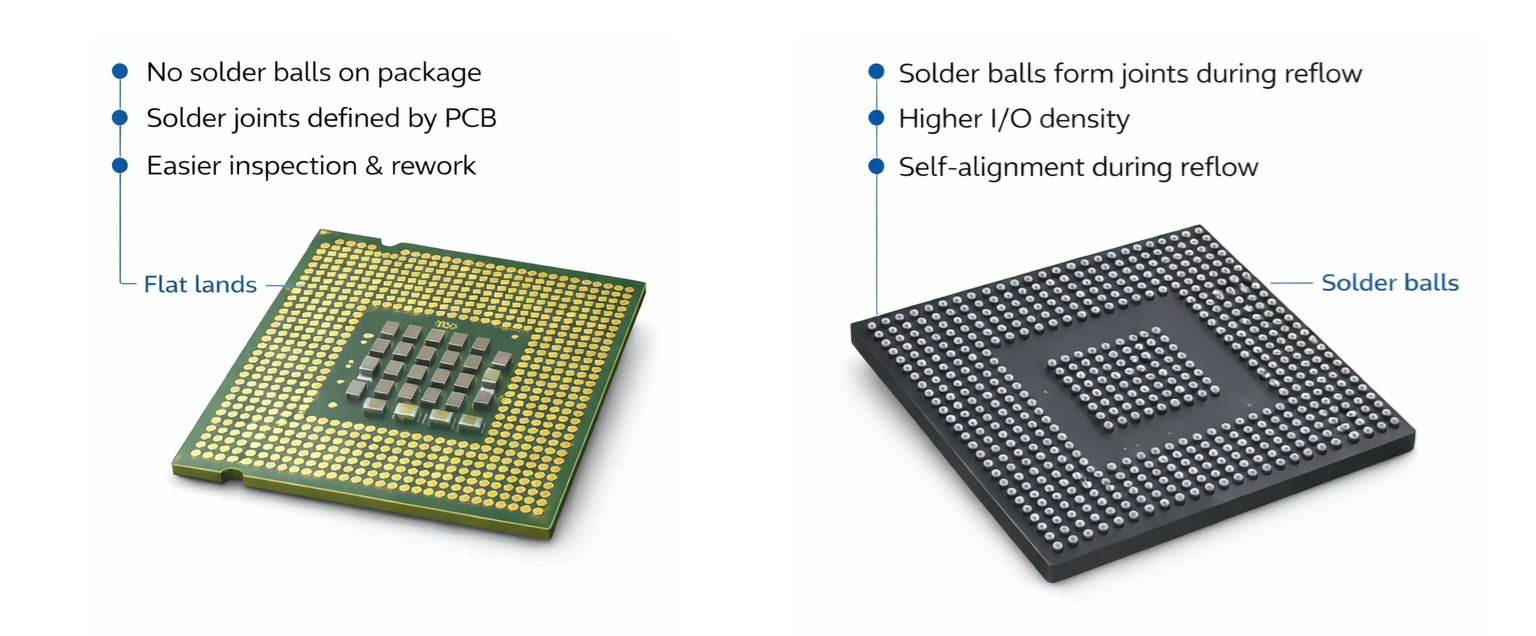

Hình 4. So sánh cấu trúc

Các gói LGA sử dụng các vùng đất kim loại phẳng được sắp xếp thành dạng lưới ở mặt dưới của chip, thẳng hàng với các chân tương ứng trong ổ cắm.Những gói này yêu cầu hệ thống giữ cơ học, chẳng hạn như ổ cắm và cơ cấu khóa, để duy trì áp suất tiếp xúc đáng tin cậy.Việc không có bóng hàn có nghĩa là bản thân chip không liên kết trực tiếp với PCB, khiến nó có thể tháo rời và tái sử dụng.Bố cục được xác định bằng các miếng tiếp xúc lộ ra có thể nhìn thấy rõ ràng và có thể tiếp cận để kiểm tra.Ngược lại, phương pháp lắp phụ thuộc vào sự căn chỉnh chính xác trong ổ cắm thay vì gắn bằng hàn.Như trong hình, bề mặt đệm phẳng và đồng nhất giúp phân biệt LGA với các loại gói khác.

Mặt khác, các gói BGA có một loạt các quả cầu hàn đóng vai trò vừa là kết nối điện vừa là neo cơ học.Những quả bóng hàn này được gắn sẵn vào bao bì và tan chảy trong quá trình nung chảy lại để tạo thành các mối nối cố định với PCB.Không giống như LGA, các thành phần BGA được gắn trực tiếp lên bo mạch mà không cần ổ cắm, khiến chúng không thể tháo rời nếu không có thiết bị làm lại chuyên dụng.Các kết nối được ẩn bên dưới gói hàng, khiến việc kiểm tra trực quan trở nên khó khăn hơn.Lưới các bóng hàn cũng cho phép khoảng cách chặt chẽ hơn và số lượng chân cắm cao hơn trong cùng một diện tích.Như được hiển thị trong hình, các điểm tiếp xúc hình cầu nâng lên giúp phân biệt rõ ràng cấu trúc của BGA với vùng đất bằng phẳng của LGA.

LGA vs BGA: Hiệu suất nhiệt và điện

Hiệu suất Khía cạnh	LGA (Lưới đất mảng)	BGA (Lưới bóng mảng)
nhiệt tản nhiệt	Truyền nhiệt phụ thuộc vào sự tiếp xúc của ổ cắm và hiệu suất tản nhiệt;ít trực tiếp hơn một chút đường dẫn nhiệt	Hàn trực tiếp kết nối với PCB cải thiện hiệu quả dẫn nhiệt và lan truyền nhiệt
nhiệt Điện trở (θJA)	Thông thường cao hơn do các lớp giao diện giữa gói và PCB	Nhiệt độ thấp hơn sức đề kháng do gắn trực tiếp và đường truyền nhiệt tốt hơn
Nhiệt Tính đồng nhất phân phối	Có thể không đồng đều truyền nhiệt phụ thuộc vào phân bố áp suất tiếp xúc	Đồng đều hơn phân phối nhiệt qua các mối hàn và PCB
Tính toàn vẹn tín hiệu	Hơi dài hơn đường dẫn tín hiệu qua ổ cắm có thể tạo ra sự thay đổi trở kháng	Ngắn gọn, trực tiếp kết nối giảm mất tín hiệu và cải thiện tính toàn vẹn
Ký sinh trùng Điện cảm	Cao hơn do chân ổ cắm và giao diện liên lạc	Thấp hơn do kết nối bóng hàn nhỏ gọn
Điện Kháng cự	Thay đổi tùy theo về áp suất tiếp xúc và độ sạch của chân cắm	Thấp và ổn định do các mối hàn luyện kim vĩnh viễn
Cung cấp điện Hiệu quả	Tốt nhưng phụ thuộc vào chất lượng ổ cắm và tính nhất quán của tiếp xúc pin	Hiệu quả hơn do đường dẫn trở kháng thấp và kết nối ổn định
Tần số cao Hiệu suất	Có thể trải nghiệm suy giảm tín hiệu nhỏ ở tần số rất cao	Phù hợp hơn dành cho thiết kế RF và tốc độ cao do độ dài đường dẫn tín hiệu tối thiểu
Điện từ Hiệu suất	Cao hơn một chút Rủi ro EMI do đường dẫn kết nối dài hơn	EMI thấp hơn do bố trí nhỏ gọn và các vòng điện ngắn hơn
Độ tin cậy Đang tải	Hiệu suất có thể thay đổi theo thời gian do hao mòn hoặc nhiễm bẩn ở các tiếp điểm ổ cắm	Tính ổn định cao hiệu suất theo thời gian do các mối hàn cố định

Ưu điểm và nhược điểm của LGA

Ưu điểm của LGA

• Cho phép lắp đặt và thay thế dễ dàng mà không cần hàn, lý tưởng cho các hệ thống có thể nâng cấp.

• Đơn giản hóa việc kiểm tra và bảo trì vì các điểm tiếp xúc được để lộ và có thể tiếp cận được.

• Giảm nguy cơ hư hỏng gói hàng trong quá trình xử lý vì không có chân cắm dễ vỡ trên chip.

• Hỗ trợ số lượng chân cắm cao đồng thời duy trì độ tin cậy cơ học thông qua thiết kế ổ cắm.

Nhược điểm của LGA

• Cần có ổ cắm, làm tăng chi phí tổng thể của hệ thống và độ phức tạp của bo mạch.

• Độ tin cậy của tiếp điểm phụ thuộc vào áp suất ổn định và tình trạng ổ cắm.

• Dấu chân cơ học lớn hơn so với các gói được gắn trực tiếp.

• Dễ xảy ra các vấn đề về kết nối nếu xảy ra nhiễm bẩn hoặc lệch trục.

Ưu điểm và nhược điểm của BGA

Ưu điểm của BGA

• Cho phép mật độ I/O rất cao trong một kích thước nhỏ gọn dành cho các thiết bị điện tử hiện đại.

• Cung cấp các kết nối cơ và điện chắc chắn thông qua các mối hàn.

• Cải thiện hiệu suất điện với đường dẫn tín hiệu ngắn hơn và độ tự cảm thấp hơn.

• Hỗ trợ truyền nhiệt hiệu quả thông qua việc gắn trực tiếp PCB.

Nhược điểm của BGA

• Khó kiểm tra các mối hàn vì chúng bị giấu dưới bao bì.

• Yêu cầu thiết bị chuyên dụng cho quá trình lắp ráp và làm lại.

• Không dễ dàng thay thế một khi đã hàn vào PCB.

• Các khuyết tật trong sản xuất như lỗ hàn hoặc cầu nối có thể khó phát hiện hơn.

Làm cách nào để chọn giữa các gói LGA và BGA?

1. Xác định các yêu cầu về khả năng phục vụ

Nếu sản phẩm của bạn yêu cầu nâng cấp dễ dàng hoặc thay thế tại hiện trường, LGA thường phù hợp hơn vì nó cho phép cài đặt không cố định.Điều này đặc biệt quan trọng trong các hệ thống như máy tính để bàn hoặc máy chủ, nơi các thành phần có thể cần được hoán đổi.Ngược lại, BGA được thiết kế để lắp cố định và không được thiết kế để thay thế thường xuyên.Xem xét tần suất bảo trì hoặc nâng cấp sẽ diễn ra trong vòng đời sản phẩm.Lựa chọn dựa trên khả năng bảo trì giúp giảm chi phí vận hành lâu dài và thời gian ngừng hoạt động.

2. Đánh giá các hạn chế về kích thước và không gian

Đối với các thiết bị nhỏ gọn như điện thoại thông minh hoặc hệ thống nhúng, BGA thường được ưa thích hơn do kích thước nhỏ hơn và mật độ cao hơn.LGA yêu cầu thêm không gian cho ổ cắm và hệ thống giữ cơ học, có thể làm tăng kích thước bo mạch.Trong các thiết kế có không gian hạn chế, việc giảm thiểu dấu chân là điều tốt cho hình thức tổng thể của sản phẩm.BGA cho phép bố trí chặt chẽ hơn và sử dụng diện tích PCB hiệu quả hơn.Bước này đảm bảo lựa chọn gói của bạn phù hợp với các giới hạn thiết kế vật lý.

3. Xem xét khả năng sản xuất

Quy trình lắp ráp sẵn có của bạn đóng vai trò quan trọng trong việc lựa chọn gói hàng.BGA yêu cầu các công cụ kiểm tra và hàn nóng chảy lại có kiểm soát như hệ thống Tia X, những công cụ này có thể không có sẵn ở tất cả các cơ sở sản xuất.Mặt khác, LGA đơn giản hóa việc lắp ráp bằng cách sử dụng ổ cắm thay vì hàn.Đánh giá xem dây chuyền sản xuất của bạn có thể hỗ trợ độ phức tạp của việc lắp ráp BGA hay không.Việc kết hợp loại bao bì với khả năng sản xuất sẽ tránh được rủi ro trong sản xuất.

4. Phân tích yêu cầu về hiệu suất

Các ứng dụng tốc độ cao và tần số cao thường được hưởng lợi từ BGA do đường dẫn điện ngắn hơn và tính toàn vẹn tín hiệu tốt hơn.LGA vẫn có thể hỗ trợ các ứng dụng hiệu năng cao nhưng phụ thuộc vào chất lượng và thiết kế socket.Nếu ứng dụng của bạn đòi hỏi hiệu suất điện cao thì việc lựa chọn gói sẽ trở nên quan trọng.Xem xét các yếu tố như tốc độ tín hiệu, tiếng ồn và độ ổn định cung cấp điện.Điều này đảm bảo hiệu suất tối ưu cho trường hợp sử dụng cụ thể của bạn.

5. Đánh giá các hạn chế về chi phí

Các cân nhắc về ngân sách bao gồm cả chi phí thành phần và chi phí cấp hệ thống.LGA có thể làm tăng chi phí do ổ cắm và các bộ phận cơ khí, trong khi BGA có thể giảm độ phức tạp của bo mạch nhưng lại làm tăng chi phí sản xuất.Tổng chi phí phải bao gồm lắp ráp, thử nghiệm và khả năng làm lại.Đánh giá sự cân bằng giữa chi phí trả trước và chi phí dài hạn.Chọn số dư phù hợp giúp duy trì lợi nhuận và khả năng mở rộng.

6. Xác định nhu cầu về độ tin cậy

Đối với các ứng dụng tiếp xúc với rung động, chu kỳ nhiệt hoặc môi trường khắc nghiệt, BGA thường mang lại độ ổn định cơ học mạnh hơn nhờ các kết nối hàn.LGA dựa vào áp suất cơ học, có thể kém bền hơn trong điều kiện khắc nghiệt.Yêu cầu về độ tin cậy khác nhau tùy thuộc vào ngành, chẳng hạn như ô tô hoặc điện tử công nghiệp.Xem xét các yếu tố căng thẳng môi trường khi lựa chọn gói.Bước này đảm bảo độ bền lâu dài và độ tin cậy của sản phẩm.

Ứng dụng của gói LGA và BGA

Ví dụ về các thành phần LGA

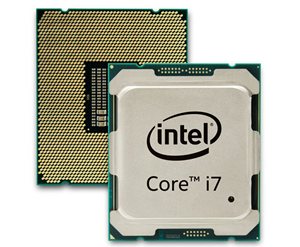

Hình 5. Ví dụ về thành phần LGA

• CPU máy tính để bàn và máy chủ - Nhiều bộ xử lý, chẳng hạn như dòng Intel Core và Xeon, sử dụng gói LGA để cài đặt dựa trên ổ cắm.Điều này cho phép nâng cấp hoặc thay thế CPU mà không cần hàn.Thiết kế hỗ trợ số lượng chân cắm cao cần thiết cho các tác vụ xử lý phức tạp.Nó được sử dụng rộng rãi trong máy tính cá nhân và trung tâm dữ liệu.

• Bộ điều khiển giao diện mạng - Một số bộ điều khiển Ethernet nhất định áp dụng gói LGA để cho phép tích hợp mô-đun trên bo mạch chủ.Điều này giúp đơn giản hóa việc bảo trì và thay thế phần cứng mạng.Gói hỗ trợ kết nối điện ổn định để truyền dữ liệu tốc độ cao.Nó thường được tìm thấy trong các thiết bị mạng doanh nghiệp.

• IC quản lý nguồn - Một số thiết bị điều khiển nguồn sử dụng LGA để có hiệu suất tiếp xúc và nhiệt đáng tin cậy.Thiết kế miếng đệm phẳng đảm bảo kết nối nhất quán với PCB hoặc ổ cắm.Những thành phần này được sử dụng trong hệ thống điều chỉnh điện áp và phân phối điện.Thiết kế của họ hỗ trợ tích hợp cấp hệ thống hiệu quả.

• Mô-đun RF - LGA được sử dụng trong một số mô-đun RF nhất định yêu cầu kích thước nhỏ gọn và tiếp xúc đáng tin cậy.Gói hỗ trợ xử lý tín hiệu tần số cao với kết nối ổn định.Nó thường được sử dụng trong các thiết bị truyền thông và hệ thống không dây.Cấu trúc cho phép tích hợp dễ dàng vào các thiết kế mô-đun.

• Bộ xử lý nhúng - Một số mô-đun điện toán nhúng sử dụng bao bì LGA để mang lại sự linh hoạt trong các hệ thống công nghiệp.Điều này cho phép nâng cấp và bảo trì dễ dàng hơn trong các ứng dụng có tuổi thọ cao.Gói hỗ trợ hoạt động ổn định trong môi trường được kiểm soát.Nó thường được sử dụng trong các hệ thống tự động hóa và điều khiển.

Ví dụ về các thành phần BGA

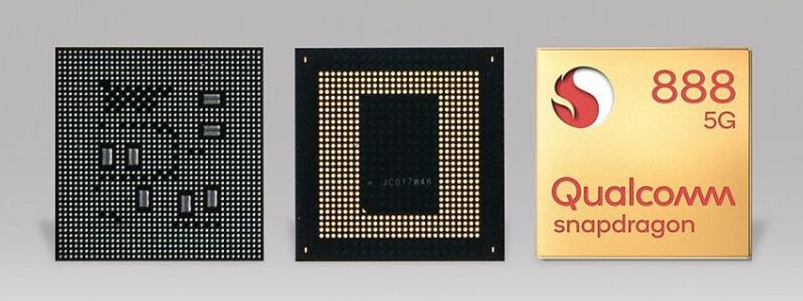

Hình 6. Ví dụ về thành phần BGA

• Đơn vị xử lý đồ họa (GPU) - GPU thường sử dụng gói BGA để hỗ trợ mật độ pin cao và truyền dữ liệu nhanh.Thiết kế nhỏ gọn cho phép tích hợp vào card đồ họa và máy tính xách tay.Kết nối hàn cải thiện hiệu suất và độ tin cậy dưới khối lượng công việc nặng.Gói này rất quan trọng đối với các hệ thống đồ họa hiệu suất cao hiện đại.

• Bộ xử lý SoC di động - Bộ xử lý điện thoại thông minh, chẳng hạn như dòng Snapdragon, dựa vào BGA để có thiết kế nhỏ gọn và hiệu quả.Gói hỗ trợ tích hợp cao các tính năng CPU, GPU và kết nối.Nó cho phép cấu hình thiết bị mỏng và sức mạnh xử lý cao.Điều này làm cho nó trở nên lý tưởng cho các thiết bị điện tử di động và cầm tay.

• Mảng cổng lập trình trường (FPGA) - FPGA thường sử dụng các gói BGA để đáp ứng số lượng lớn kết nối I/O.Thiết kế hỗ trợ các hoạt động logic phức tạp và giao tiếp tốc độ cao.Các thành phần này được sử dụng trong các hệ thống viễn thông, AI và xử lý dữ liệu.Gói này đảm bảo hiệu suất ổn định trong các ứng dụng đòi hỏi khắt khe.

• Chip bộ nhớ (DRAM/Flash) - Nhiều thiết bị bộ nhớ sử dụng bao bì BGA để xếp chồng mật độ cao và bố trí PCB hiệu quả.Dấu chân nhỏ cho phép nhiều chip được đặt gần nhau.Điều này cải thiện hiệu suất hệ thống và giảm độ trễ.Nó được sử dụng rộng rãi trong các hệ thống điện tử và máy tính tiêu dùng.

• Chipset và bộ điều khiển - Chipset bo mạch chủ và bộ điều khiển nhúng thường xuyên sử dụng BGA để có kết nối lâu dài và đáng tin cậy.Gói hỗ trợ chức năng phức tạp trong một không gian nhỏ gọn.Nó thường được sử dụng trong máy tính xách tay, máy tính bảng và hệ thống nhúng.Thiết kế đảm bảo sự ổn định và hiệu suất lâu dài.

Kết luận

LGA và BGA khác nhau chủ yếu ở cách chúng kết nối với PCB, trong đó LGA sử dụng các tiếp điểm dựa trên ổ cắm và BGA dựa vào các mối hàn.LGA cung cấp khả năng thay thế và kiểm tra dễ dàng hơn, trong khi BGA cung cấp mật độ cao hơn, hiệu suất điện tốt hơn và độ ổn định cơ học mạnh hơn.Mỗi gói đều có sự cân bằng về chi phí, khả năng sản xuất và độ tin cậy tùy thuộc vào ứng dụng.Việc lựa chọn phương án phù hợp phụ thuộc vào việc cân bằng khả năng sử dụng, hạn chế về không gian, nhu cầu về hiệu suất và khả năng sản xuất.
