Các khối IO giải thích: Chức năng và ứng dụng

Các hệ thống báo cháy đóng vai trò nghiêm túc trong việc bảo vệ cuộc sống và tài sản bằng cách đảm bảo các phản ứng nhanh chóng và phối hợp trong các trường hợp khẩn cấp.Chiếm ưu thế cho chức năng này là bộ điều khiển báo động và các thành phần hỗ trợ của nó, bao gồm các mô -đun đầu vào/đầu ra, van xả khói, cửa màn trập lửa và các thiết bị cơ bản khác.Cùng với nhau, các yếu tố này tạo ra một mạng được đồng bộ hóa được thiết kế để phát hiện, tín hiệu và kích hoạt các biện pháp an toàn với độ chính xác.Bài viết này khám phá các hoạt động và tính năng phức tạp của các mô-đun đầu vào/đầu ra GST-LD-8301 và GST-LD-8303, các thành phần tiên tiến giúp tăng cường độ tin cậy và khả năng thích ứng của các hệ thống an toàn lửa.Từ tính linh hoạt mã hóa điện tử đến các hoạt động hệ thống dây điện mạnh mẽ, chúng tôi đào sâu vào các thuộc tính chính làm cho các mô -đun này cần thiết trong các chiến lược phòng cháy chữa cháy hiện đại.Cho dù bạn có tối ưu hóa sự an toàn trong các tòa nhà cao tầng hoặc các cơ sở công nghiệp, hiểu được chức năng của các mô-đun này là hàng đầu để đảm bảo tính toàn vẹn và sẵn sàng của hệ thống.

Danh mục

Chức năng

Trong trường hợp báo cháy, bộ điều khiển báo động đảm nhận vai trò chính, kích hoạt các thiết bị điều khiển bên ngoài khác nhau được liên kết thông qua mô -đun đầu ra.Hệ thống phức tạp này bao gồm một số thành phần hoạt động song song, chẳng hạn như van xả khói, van cung cấp không khí, cửa trập lửa, quạt và chuông báo thức.Mỗi thiết bị được thiết kế tỉ mỉ để đáp ứng các lệnh của bộ điều khiển đồng thời hoạt động kết hợp trong các trường hợp khẩn cấp.Mô -đun đầu ra, được kết nối với bus vòng lặp của bộ điều khiển, có thể được định vị chiến lược gần với thiết bị mà nó giám sát hoặc trong hộp thiết bị đầu cuối, tăng cường cả khả năng tiếp cận và hiệu quả hoạt động.

Khả năng của hệ thống về mã hóa điện tử tại chỗ sẽ thêm một lớp linh hoạt, cho phép sửa đổi phù hợp với nhu cầu kỹ thuật cụ thể.Khả năng thích ứng này trở nên đáng chú ý trong môi trường nơi các biện pháp an toàn hỏa hoạn phải được tùy chỉnh để phù hợp với các đặc điểm cấu trúc và hoạt động riêng biệt.Ví dụ, trong các tòa nhà cao tầng, việc tích hợp chính xác các van xả khói và cửa chớp lửa có thể được lập trình để quản lý hiệu quả khói, do đó bảo vệ các tuyến đường sơ tán và đảm bảo sự an toàn của các cá nhân trong những khoảnh khắc nghiêm trọng.

Khi bộ điều khiển phát hiện tín hiệu báo động từ máy dò, nó nhanh chóng gửi tín hiệu điều khiển qua xe buýt đến mô-đun đầu ra, sau đó kích hoạt thiết bị chữa cháy cần thiết.Trình tự này minh họa một cơ chế phản ứng phối hợp tốt, không chỉ tuân thủ các tiêu chuẩn quy định mà còn là hiện thân của các thực tiễn tốt nhất trong việc chuẩn bị khẩn cấp.Sự tương tác chất lỏng giữa các thành phần khác nhau của hệ thống báo cháy làm giảm đáng kể rủi ro và tăng cường sự an toàn của tất cả người cư ngụ.

Tổng quan về sản phẩm

Đặc trưng

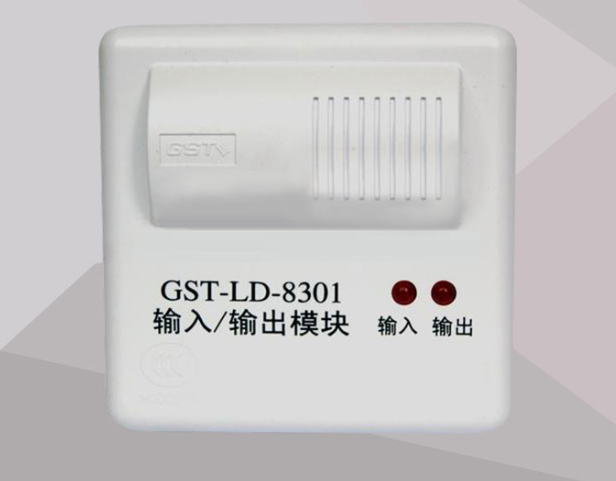

Mô-đun đầu vào/đầu ra GST-LD-8301 đóng vai trò là giao diện điều khiển dựa trên bus tiên tiến, được chế tạo tỉ mỉ cho các thiết bị hành động kép.Điều này bao gồm các hệ thống nguy hiểm như cửa màn trập chống cháy hai bước, máy bơm nước và quạt hút khói.Mô -đun này là công cụ để đảm bảo vị trí chính xác của cửa màn trập lửa, cho phép kiểm soát trên các cấp độ khác nhau từ các vị trí trên và trung bình đến giữa.Khả năng thích ứng của nó là đáng chú ý;Nó có thể hoạt động như hai mô-đun đầu vào/đầu ra GST-8301 riêng biệt, tăng cường đáng kể tính linh hoạt hoạt động trong các thiết lập phức tạp.

Trong các kịch bản thực tế, độ tin cậy của các giao diện điều khiển là chiếm ưu thế.Ví dụ, trong các môi trường áp suất cao như các tòa nhà thương mại hoặc cơ sở công nghiệp, khả năng quản lý nhanh chóng và chính xác cửa màn trập lửa có thể tác động quyết định đến kết quả an toàn.Những hiểu biết từ nhiều cài đặt cho thấy sự tích hợp của các mô -đun như vậy dẫn đến những cải tiến rõ rệt trong thời gian đáp ứng trong trường hợp khẩn cấp, do đó tăng cường các giao thức an toàn tổng thể.

Mô-đun đầu vào/đầu ra GST-LD-8303 tự hào có hai địa chỉ được mã hóa liên tục, chứa tối đa 242 mã.Chức năng này cho phép mô -đun nhận các lệnh cho hai hành động riêng biệt từ bộ điều khiển, cung cấp hai đầu ra điều khiển và hai đầu vào xác nhận.Hoạt động trên tín hiệu chuyển đổi mở thông thường, sau khi được kích hoạt, nó sẽ truyền tín hiệu này đến bộ điều khiển thông qua bus liên kết, kích hoạt báo thức và hiển thị địa chỉ của thiết bị hành động.Trong trường hợp lỗi mô -đun, bộ điều khiển được lập trình để tạo báo động đồng thời chỉ ra số mô -đun cụ thể, đảm bảo nhận thức ngay lập tức về bất kỳ biến chứng nào.Sự hiện diện của hai cặp tiếp xúc thường mở và thường đóng, ngoài hai đầu ra hoạt động, thêm khuếch đại các khả năng của mô -đun.Hơn nữa, nó kết hợp phát hiện dòng cho cả đầu vào và đầu ra, là động để bảo tồn tính toàn vẹn hoạt động.

Thông số kỹ thuật

Thông số kỹ thuật chính	Chi tiết
Điện áp làm việc	Điện áp xe buýt: Xe buýt 24V
	Điện áp cung cấp điện: DC24V
Giám sát dòng điện	BUS Dòng điện: ≤1ma
	Nguồn điện hiện tại: ≤6ma
Hiện tại hoạt động	BUS Dòng điện: ≤4MA
	Nguồn điện hiện tại: ≤35mA
Hệ thống dây	Kết nối với bộ điều khiển bằng tín hiệu không phân cực hai xe buýt và kết nối với nguồn điện DC24V sử dụng công suất không phân cực hai xe buýt.
Khả năng đầu ra	DC24V/1A (tổng công suất đầu ra tối đa của Hai nhóm là DC24V/1A).
Chế độ điều khiển đầu ra	Xung, mức (rơle thường mở/thường đóng thụ động đầu ra liên hệ;Thời gian kéo rơle là 10s khi xung bắt đầu).
Thiết lập gốc	Phương pháp kiểm tra dòng hai chiều thường mở.
Môi trường hoạt động	Nhiệt độ: -10+55
	Độ ẩm tương đối: ≤95% (không ngưng tụ)
Mức độ bảo vệ vỏ	IP30
Kích thước tổng thể	110mm × 86mm × 43mm (có vỏ dưới cùng).

Chi tiết hệ thống dây điện

Trong thế giới hệ thống dây cho các mô -đun được chỉ định là trạng thái "đường kiểm tra mở thường", một cách tiếp cận chu đáo liên quan đến việc kết nối một điện trở đầu cuối 4,7kΩ song song ở cuối dòng đầu vào mô -đun, đặc biệt là ở đầu cuối từ mô -đun.Vị trí cẩn thận này phục vụ để ổn định tín hiệu trong khi giảm hiệu quả nhiễu nhiễu.Các biện pháp như vậy có thể củng cố đáng kể độ tin cậy của hệ thống, cho phép nó thực hiện với sự tự tin cao hơn.Đối với các mô -đun được cấu hình thành trạng thái "Dòng kiểm tra đóng bình thường", việc cài đặt điện trở kết thúc 4,7kΩ trong cùng một thiết bị đầu cuối được khuyến nghị.Thiết lập này đóng một vai trò động trong việc bảo tồn tính toàn vẹn của mạch, đảm bảo rằng hệ thống vận hành dự đoán trong nhiều điều kiện hoạt động.

Khi đánh giá pha đầu ra của mô -đun, nên kết nối một điện trở cuối 4,7kΩ song song với một diode In4007 nối tiếp.Cấu hình này đáp ứng hai chức năng cơ bản: điện trở đảm bảo chấm dứt tín hiệu phù hợp, trong khi diode hoạt động như một biện pháp bảo vệ chống lại sự phân cực ngược tiềm năng, điều này có thể dẫn đến thiệt hại mạch.Sự tích hợp chu đáo của các thành phần này thể hiện sự hiểu biết sắc thái về động lực mạch và sự cần thiết cho các biện pháp bảo vệ trong các thiết kế điện tử.

Kinh nghiệm thực tế trong lĩnh vực cho thấy sự chú ý tỉ mỉ đến chi tiết trong cấu hình hệ thống dây điện có thể ngăn chặn nhiều thách thức chung, bao gồm suy thoái tín hiệu và lỗi thiết bị.Ví dụ, các kỹ thuật viên thường xuyên quan sát rằng việc không chấm dứt đúng các dòng có thể dẫn đến hành vi hệ thống thất thường.Điều này nhấn mạnh giá trị của việc tuân thủ các thực tiễn đã được thiết lập, không chỉ thúc đẩy hoạt động mượt mà hơn mà còn góp phần vào tuổi thọ của thiết bị.
