Hướng dẫn đến AT24C256 EEPROM: Pinout, DataSheet và địa chỉ bộ nhớ

AT24C256 EEPROM nổi bật như một thành phần bộ nhớ nối tiếp hai dây đáng tin cậy và linh hoạt, cung cấp 256 kilobits lưu trữ để hỗ trợ các tác vụ bảo tồn dữ liệu điện tử khác nhau.Bài viết này cung cấp một hướng dẫn toàn diện cho AT24C256, bao gồm bảng dữ liệu, cấu hình pin và cơ chế địa chỉ độc đáo.Chúng tôi cũng sẽ khám phá khả năng tương thích của nó với các bộ vi điều khiển Arduino.Tham gia với chúng tôi khi chúng tôi đào sâu vào các chi tiết kỹ thuật của EEPROM này, tiềm năng mở rộng bộ nhớ và các ứng dụng thực tế của nó trên các cảnh quan công nghệ khác nhau.Cho dù bạn muốn tăng cường ghi nhật ký dữ liệu, hợp lý hóa lưu trữ hoặc bảo mật dữ liệu của bạn, AT24C256 có nhiều thứ để cung cấp.

Danh mục

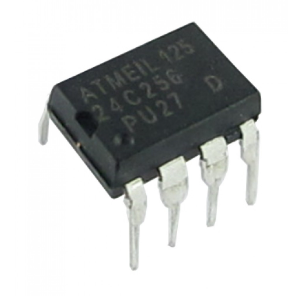

Tổng quan về AT24C256 EEPROM

Các AT24C256 EEPROM là một thành phần bộ nhớ 8 chân đa chức năng và đáng tin cậy với dung lượng lưu trữ ấn tượng là 32 kbytes.Nó giữ lại hiệu quả dữ liệu, bảo quản thông tin ngay cả khi mất điện, tương tự như chức năng của ổ USB.Đặc tính này đảm bảo lưu trữ dữ liệu an toàn, cung cấp một điểm tham chiếu liên tục bất kể gián đoạn điện.Khả năng hỗ trợ cập nhật và truy xuất dữ liệu của nó làm cho nó phù hợp cho các ứng dụng khác nhau, đặc biệt là trong môi trường đòi hỏi phải sửa đổi dữ liệu thường xuyên.

Có thể hoạt động trong khung điện áp từ 1,7V đến 5,5V, AT24C256 hài hòa với cả hệ thống 3,3V và 5V, làm phong phú thêm việc sử dụng của nó trên các cảnh quan công nghệ.Khả năng thích ứng này tạo điều kiện cho sự kết hợp trơn tru của nó vào các môi trường điện tử đa dạng, từ các thiết bị gia đình đến các hệ thống điều chỉnh công nghiệp, nơi tính linh hoạt như vậy có thể tăng hiệu quả của thiết bị.Ví dụ, bạn thường có thể tìm thấy giá trị trong đặc điểm này vì nó hỗ trợ trong việc chế tạo các sản phẩm được sắp xếp hợp lý mà không cần thiết cho nhiều biến thể của các thành phần.

AT24C256 EEPROM cho phép kết nối tối đa 8 EEPROM tương tự, tạo ra lưu trữ mở rộng để giải quyết các bộ dữ liệu lớn hơn hoặc tăng nhu cầu của bạn.Khả năng mở rộng này chứng tỏ đặc biệt có lợi trong các lĩnh vực như ghi nhật ký dữ liệu trong các cuộc điều tra khoa học hoặc lưu trữ tham số rộng rãi trong viễn thông.Trong các tình huống thực tế, bạn có thể tận dụng khả năng này để đạt được năng lực dữ liệu cao mà không phải hy sinh hiệu suất hệ thống hoặc dấu chân vật lý.

Cấu hình pin

Ghim số	Tên pin	Sự miêu tả
1	A0	Chip có thể định cấu hình người dùng
2	A1	Chip có thể định cấu hình người dùng
3	NC	Không có kết nối
4	GND	Pin mặt đất
5	SDA	Pin dữ liệu nối tiếp
6	SCL	Pin đồng hồ nối tiếp
7	WP	Viết pin bảo vệ
8	VCC	Pin cung cấp điện

Tài nguyên CAD

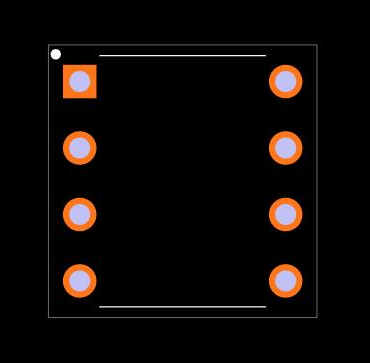

Dấu chân

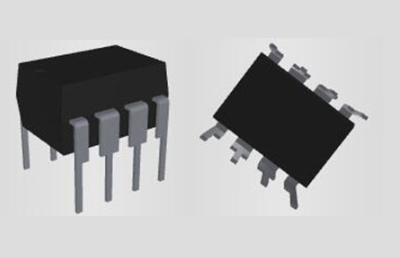

Trực quan hóa 3D

Thông số kỹ thuật

Công nghệ vi mạch AT24C256B-PU Thông số kỹ thuật và thuộc tính.

Kiểu	Tham số
Gắn kết	Qua lỗ
Loại gắn kết	Qua lỗ
Gói / trường hợp	8-DIP (0.300, 7,62mm)
Số lượng ghim	8
Gói thiết bị nhà cung cấp	8-PDIP
Loại bộ nhớ	Không bay hơi
Nhiệt độ hoạt động	-40 ° C ~ 85 ° C TA
Bao bì	Ống
Xuất bản	1997
Trạng thái một phần	Lỗi thời
Mức độ nhạy cảm độ ẩm (MSL)	1 (không giới hạn)
Nhiệt độ hoạt động tối đa	85 ° C.
Nhiệt độ hoạt động tối thiểu	-40 ° C.
Điện áp - Cung cấp	1.8V ~ 5,5V
Tính thường xuyên	1MHz
Số phần cơ sở	AT24C256
Giao diện	2 dây, I2C, nối tiếp
Điện áp cung cấp tối đa	5.5V
Điện áp tối thiểu	1.8V
Kích thước bộ nhớ	256kb (32k x 8)
Cung cấp danh nghĩa hiện tại	3mA
Tần số đồng hồ	1MHz
Thời gian truy cập	550ns
Định dạng bộ nhớ	EEPROM
Giao diện bộ nhớ	I2c
Viết thời gian chu kỳ - từ, trang	5ms
Tỉ trọng	256 kb
Tần số tối đa	400kHz
Đạt được SVHC	Không có SVHC
Bức xạ cứng	KHÔNG
Trạng thái Rohs	Rohs3 tuân thủ

Đặc trưng

Tính năng	Sự miêu tả
Hoạt động điện áp	Hoạt động điện áp thấp và điện áp tiêu chuẩn: 1.8V (VCC = 1,8V đến 5,5V)
Tổ chức	Được tổ chức nội bộ là 32.768 x 8
Giao diện	Giao diện nối tiếp hai dây
Ức chế tiếng ồn	Schmitt kích hoạt với các đầu vào được lọc cho nhiễu đàn áp
Giao thức truyền dữ liệu	Giao thức truyền dữ liệu hai chiều
Khả năng tương thích tốc độ	1 MHz (5.0V, 2,7V, 2,5V), 400 kHz (1,8V)
Viết bảo vệ	Viết mã pin bảo vệ cho dữ liệu phần cứng và phần mềm sự bảo vệ
Chế độ ghi trang	Chế độ ghi trang 64 byte (ghi một phần ghi cho phép)
Viết thời gian chu kỳ	Chu kỳ ghi tự thời gian (tối đa 5 ms)
Độ tin cậy	Độ bền: Một triệu chu kỳ viết
	Dữ liệu lưu giữ: 40 năm
Tuân thủ môi trường	Các thiết bị không có chì/không có halogen có sẵn
Tùy chọn gói	Jedec PDIP 8-LEAD, Jedec Soic, Eiaj Soic, siêu mỏng Gói mảng nhỏ (SAP), TSSOP và DBGA2
Bán chết	Hình thức Wafer, Gói bánh quế và bánh quế va chạm

Công dụng đa dạng của AT24C256 EEPROM

Ghi nhật ký dữ liệu

EEPROM AT24C256 thường thấy việc sử dụng trong các hệ thống để ghi dữ liệu, cung cấp lưu trữ mạnh mẽ trong đó độ tin cậy của dữ liệu không thể bị xâm phạm.Với đặc tính không bay hơi của nó, dữ liệu vẫn còn nguyên vẹn giữa các sự gián đoạn năng lượng, chứng minh là vô giá khi ghi lại các điều kiện môi trường nhạy cảm với thời gian như nhiệt độ và độ ẩm.Bạn có thể chu đáo xây dựng các thiết lập để thường xuyên nắm bắt và bảo mật thông tin cảm biến, thể hiện khả năng thích ứng và khả năng phục hồi của EEPROM trong các ứng dụng thực tế.

Thiết bị âm thanh

Trong các thiết bị âm thanh, bao gồm trình phát âm thanh kỹ thuật số và máy trợ thính, AT24C256 EEPROM đóng vai trò chính trong việc giữ lại các chi tiết và sở thích cấu hình.Khả năng duy trì dữ liệu của nó mà không cần điện đảm bảo các tiện ích này bảo tồn các cài đặt cá nhân, cung cấp tương tác liền mạch ngay cả sau chu kỳ điện.Phần sụn đã được điều chỉnh khéo léo, tăng cường cả hiệu quả của các hoạt động đọc và ghi và hỗ trợ hiệu suất thiết bị lâu dài.

Giải pháp lưu trữ thứ cấp

Khi được sử dụng làm tài nguyên lưu trữ thứ cấp, AT24C256 EEPROM là một tùy chọn nhỏ gọn, thực tế cho các thiết bị cần mở rộng bộ nhớ vừa phải.Ứng dụng này giúp các hệ thống điều khiển vi điều khiển quản lý dữ liệu không quan trọng, bảo lưu bộ nhớ chính cho các quy trình chuyên sâu hơn.Bạn có thể thiết kế các hệ thống này với sự tập trung sâu sắc vào các mẫu truy cập bộ nhớ, tận dụng quản lý lưu trữ hiệu quả để mở rộng tuổi thọ của tài nguyên bộ nhớ.

Phân tích dữ liệu

Liên quan đến các phân tích dữ liệu nâng cao, chủ yếu là trong các thiết bị di động hoặc cạnh, EEPROM AT24C256 đóng vai trò lưu trữ phụ trợ cho dữ liệu và tham số chuyển tiếp.Giao diện đơn giản của nó đơn giản hóa sự kết hợp vào các khung phân tích, cho phép triển khai thuật toán nhanh chóng, được sử dụng để truy cập các hệ số được lưu trữ hoặc hồ sơ lịch sử.Bạn có thể quan sát tác động biến đổi của nó trong việc tăng hiệu quả tính toán, đôi khi mở khóa những tiến bộ đáng chú ý.

Nhu cầu bộ nhớ bổ sung

Trong các kịch bản mà kiến ​​trúc hệ thống yêu cầu mở rộng bộ nhớ để tăng chức năng, EEPROM AT24C256 trình bày một con đường giá cả phải chăng.Nó chủ yếu là lợi thế cho các hệ thống nhúng với không gian bảng chặt chẽ hoặc ngân sách hạn chế cho các lựa chọn thay thế đắt tiền hơn.Bạn thường có thể sử dụng EEPROM này để tăng cường khả năng mà không cần thiết kế lại lớn, phản ánh tiện ích thực tế của nó trong việc điều hướng các phức tạp thiết kế và thúc đẩy sự khéo léo công nghệ.Những chiến lược này làm nổi bật sự đóng góp nổi bật của EEPROM cho sự tiến hóa của Điện tử hiện đại.

Tương đương

• 24LC512

Lựa chọn thay thế

• 24C04

• 24LC1026

• 25LC040

• 24C32

Tham gia tối ưu với AT24C256 EEPROM

Cấu hình giao tiếp I2C

Việc sử dụng EEPROM AT24C256 đến mức tối đa liên quan đến việc khởi tạo kênh truyền thông I2C đáng tin cậy.Các sơ đồ kết nối hoạt động như các hướng dẫn cơ bản, chỉ đạo hệ thống dây chính xác của các chân SCK và SDA cho vi điều khiển của bạn.Tích hợp các điện trở kéo phù hợp giúp tăng cường độ tin cậy và khả năng phục hồi của các dòng này, giúp tránh các vấn đề dữ liệu do nhiễu.Quá trình điều chỉnh các giá trị điện trở để phù hợp với các nhu cầu cần thiết có thể củng cố đáng kể tính toàn vẹn tín hiệu, thúc đẩy luồng dữ liệu an toàn.

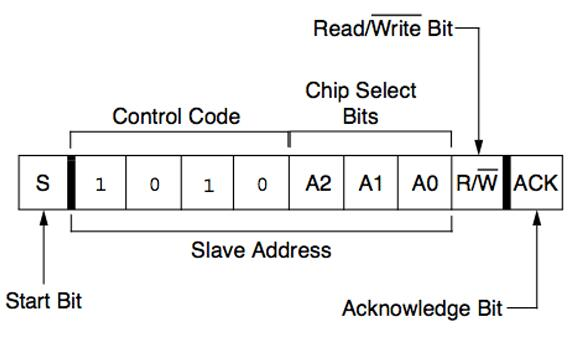

Giải quyết nhiều eeproms

Nhiệm vụ giải quyết việc đạt được ý nghĩa khi điều phối nhiều đơn vị EEPROM.Bằng cách định cấu hình các chân địa chỉ A0, A1 và A2, mỗi đơn vị nhận được một danh tính duy nhất, cho phép vi điều khiển điều hướng nhiều thiết bị một cách trơn tru và tránh các cuộc đụng độ giao tiếp.Lập kế hoạch chiến lược Thiết lập địa chỉ trong giai đoạn thiết kế phần cứng có thể giảm bớt các mở rộng trong tương lai, giảm các thách thức về khả năng mở rộng dự án và tạo điều kiện nâng cấp hệ thống.

Duy trì tính toàn vẹn bảo mật và dữ liệu

Chức năng Viết bảo vệ trong AT24C256 bảo vệ thông tin nhạy cảm chống lại các thay đổi trái phép.Kích hoạt điều khiển này đảm bảo dữ liệu nghiêm trọng, chủ yếu trong các kịch bản trong đó tính toàn vẹn dữ liệu là một sự cân nhắc đáng kể.Bắt đầu các tính năng bảo mật này sớm trong các giai đoạn thiết kế có thể làm giảm bớt các rủi ro tiềm ẩn, khuếch đại sự mạnh mẽ của hệ thống.Ngoài ra, các ứng dụng tiết lộ rằng việc kết hợp bảo vệ phần cứng với các giao thức bảo mật phần mềm hình thành một biện pháp bảo vệ mạnh mẽ, đảm bảo an toàn dữ liệu toàn diện.

Thực hiện truyền dữ liệu một cách hiệu quả

Độ chính xác trong việc lập trình Địa chỉ đăng ký là chìa khóa cho các hoạt động truyền dữ liệu trơn tru, cho phép đọc và ghi đáng tin cậy trong khi giảm thiểu các lỗi.Hiểu khung địa chỉ của thiết bị kết hợp với thực tiễn lập trình thực hành đang hoạt động trong việc tối đa hóa các khả năng của EEPROM.Hơn nữa, việc trao đổi những hiểu biết hoặc chiến thuật trong việc cấu hình các thanh ghi này có thể dẫn đến một thiết kế gắn kết, nâng cao trong các dự án định hướng nhóm.

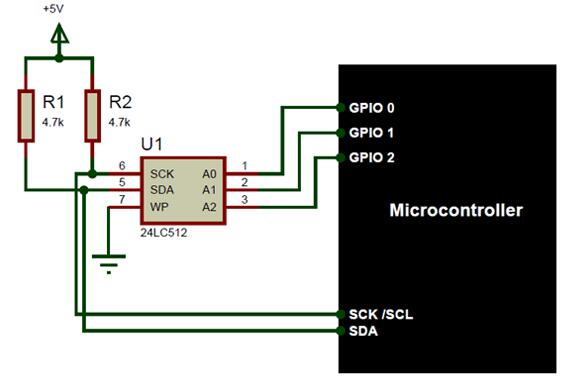

Cân nhắc thiết kế mạch cho AT24C256 EEPROM

Kết nối các dòng SCK và SDA của AT24C256 EEPROM với các chân vi điều khiển thích hợp, đảm bảo kết hợp các điện trở kéo phù hợp.Các điện trở này là công cụ để duy trì các đường xe buýt I2C ở trạng thái cao ổn định và mặc định, giảm nhiễu nhiễu và cải thiện tính toàn vẹn tín hiệu.Trong môi trường dễ bị nhiễu điện từ, việc duy trì giao tiếp ổn định trên các dòng này trở nên hữu ích cho việc truyền dữ liệu đáng tin cậy.

Địa chỉ ghim A0, A1 và A2 ảnh hưởng đáng kể đến việc lựa chọn các chip EEPROP riêng lẻ.Trong các hệ thống yêu cầu nhiều EEPROM, các chân này cho phép lựa chọn duy nhất của từng chip bằng cách đặt cấu hình địa chỉ riêng biệt.Điều này tạo điều kiện cho sự tích hợp liền mạch của nhiều thiết bị.Tránh các lỗi dữ liệu trong các thiết kế mạch dày đặc đòi hỏi các bài tập địa chỉ duy nhất để ngăn chặn việc truy cập không chủ ý của các chip không chính xác, một mối quan tâm thường được quan sát trong các thiết kế hệ thống phức tạp.

Viết pin bảo vệ hoạt động như một biện pháp phòng ngừa cho EEPROM.Tham gia vào mã PIN này có thể khóa dữ liệu một cách an toàn, chặn vô ý ghi và bảo vệ thông tin được lưu trữ.Tính năng này chứng tỏ đặc biệt có lợi trong các hệ thống nơi bảo tồn tính toàn vẹn của dữ liệu là nghiêm trọng, vì những thay đổi ngoài ý muốn có thể dẫn đến sự cố hệ thống đáng kể hoặc mất dữ liệu.Tương tác với AT24C256 EEPROM liên quan đến việc sử dụng địa chỉ thanh ghi để quản lý một cách khéo léo các tác vụ đọc hoặc ghi một byte cùng một lúc.Bằng cách truy cập một cách có phương pháp các thanh ghi, bạn có thể thực hiện các hoạt động dữ liệu hiệu quả.Thiết kế mạch chuyên nghiệp nhấn mạnh giao tiếp có cấu trúc này để đảm bảo các thiết bị hoạt động trong các tham số dự kiến, giảm thiểu các lỗi xử lý dữ liệu tiềm năng.

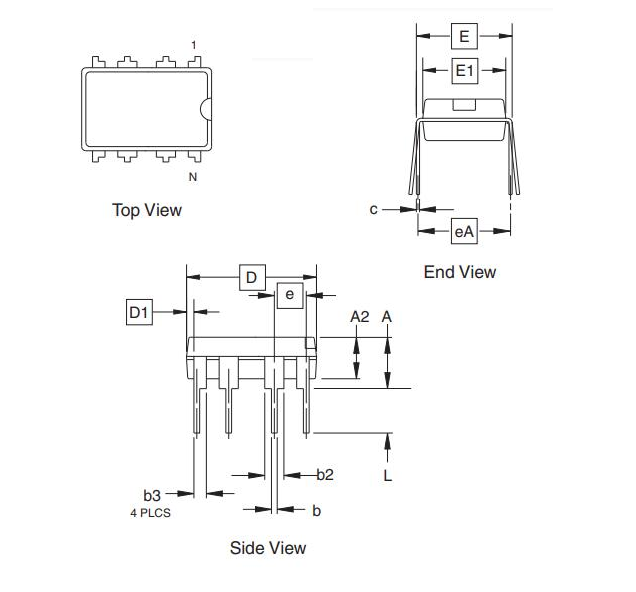

Kích thước

Nhà sản xuất

Công nghệ vi mạch có trụ sở tại Chandler, Arizona, và nổi tiếng với chuyên môn về vi điều khiển và giải pháp tương tự.Tập trung vào việc cung cấp các sản phẩm đáng tin cậy, công ty nhằm mục đích giảm chi phí hệ thống và tăng tốc thị trường.Phạm vi sản phẩm rộng lớn của họ phục vụ các ứng dụng khác nhau trên toàn cầu, bao gồm các hệ thống ô tô, thiết bị điện tử tiêu dùng và máy móc công nghiệp.Kháng cáo rộng này minh họa khả năng của vi mạch để thích nghi và đáp ứng các yêu cầu phức tạp của các thị trường khác nhau.

Công nghệ vi mạch đặt trọng tâm mạnh mẽ vào sự đổi mới và đảm bảo chất lượng, trao quyền cho các ngành công nghiệp theo đuổi độ chính xác và chức năng.Bằng cách kết hợp các biện pháp an toàn tiên tiến và các lựa chọn kết nối, các giải pháp của Microchip theo kịp các nhu cầu luôn thay đổi của cơ sở hạ tầng công nghệ hiện đại.Sự cống hiến của công ty đối với các thiết kế tiết kiệm năng lượng cũng thúc đẩy các hoạt động bền vững, phù hợp với việc chuyển hướng ngành công nghiệp hướng tới việc giảm thiểu tác động môi trường trong thiết bị điện tử.

Biểu dữ liệu PDF

AT24C256B-PU DataSheets:
