Mã màu xám: Làm thế nào nó hoạt động và tại sao nó quan trọng?

Gray Code, một hệ thống mã hóa nhị phân độc đáo, đóng vai trò chính trong công nghệ kỹ thuật số bằng cách đảm bảo chuyển đổi liền mạch giữa các trạng thái.Không giống như mã nhị phân truyền thống, mã màu xám chỉ thay đổi một chút một, giảm lỗi trong các thay đổi trạng thái trong các mạch kỹ thuật số.Tài sản này đã làm cho nó cần thiết trong các ứng dụng từ sửa lỗi và giao tiếp kỹ thuật số đến mã hóa vị trí trong bộ mã hóa quay.Trong bài viết này, chúng tôi đào sâu vào nền tảng đáng chú ý, tiến hóa lịch sử và các ứng dụng thực tế của mã màu xám.Bằng cách khám phá tầm quan trọng của nó trong các kịch bản thực tế và các phương pháp được sử dụng cho thế hệ của nó, chúng tôi nhằm mục đích khám phá các nguyên tắc cơ bản làm cho mã màu xám trở thành nền tảng của các hệ thống kỹ thuật số hiện đại.

Danh mục

Tổng quan về mã màu xám

Mã màu xám là một hệ thống mã hóa nhị phân tinh tế được đặc trưng bởi thuộc tính hấp dẫn mà các mã liền kề chỉ khác nhau bởi một chữ số nhị phân duy nhất.Tính năng khác biệt này cho phép chuyển đổi suôn sẻ giữa các giá trị tối đa và tối thiểu với thay đổi bit đơn độc bất cứ lúc nào.Do đó, nó thường được gọi là mã tuần hoàn hoặc mã phản xạ.Trong bối cảnh của các hệ thống kỹ thuật số, tầm quan trọng của việc chuyển đổi mã chính xác là sâu sắc.Chẳng hạn, khi sử dụng mã nhị phân 8421 thông thường, việc chuyển từ 0111 sang 1000 nhắc tất cả bốn bit để thay đổi cùng một lúc, điều này có thể dẫn đến các trạng thái sai lầm tạm thời trong các mạch.Ngược lại, mã màu xám giảm thiểu hiệu quả các vấn đề này bằng cách đảm bảo rằng chỉ có một bit bị thay đổi tại một thời điểm, do đó làm giảm đáng kể nguy cơ lỗi mạch.

Sự phức tạp của mã màu xám vượt ra ngoài định nghĩa cuối cùng của nó;Nó hoạt động như một công cụ sôi động trong nhiều ứng dụng khác nhau, chẳng hạn như:

• Sửa lỗi

• Giao tiếp kỹ thuật số

• Mã hóa vị trí trong bộ mã hóa quay

Việc thực hiện nó có thể quan sát được trong các kịch bản hàng ngày, chẳng hạn như phát triển các giao thức giao tiếp kiên cường trong đó giảm thiểu cơ hội giải thích sai trong quá trình truyền tín hiệu có ý nghĩa lớn.

Các tính năng của mã màu xám

Tính năng	Sự miêu tả
Mã hóa độ tin cậy	Mã màu xám giảm thiểu lỗi bằng cách chỉ thay đổi một bit Trong quá trình chuyển đổi giữa các giá trị liền kề, giảm sự nhầm lẫn logic và Các gai hiện tại trong các mạch kỹ thuật số so với mã nhị phân tự nhiên.
Giảm thiểu lỗi	Không giống như mã nhị phân tự nhiên, trong đó tất cả các bit có thể thay đổi (ví dụ: từ thập phân 3 đến 4), chuyển đổi mã màu xám chỉ liên quan đến một bit thay đổi, giảm nguy cơ lỗi đáng chú ý trong thời gian góc Chuyển đổi chuyển đổi sang số.
Phương pháp mã hóa tuyệt đối	Mã màu xám sử dụng một phương thức mã hóa tuyệt đối, đảm bảo Độ tin cậy và giảm khả năng các lỗi đáng chú ý trong dữ liệu ngẫu nhiên thu hồi.
Đặc điểm một bước và tuần hoàn	Tính năng một bước của mã màu xám chỉ đảm bảo một bit Thay đổi giữa các mã liên tiếp.Bản chất theo chu kỳ của nó hỗ trợ liền mạch Chuyển tiếp, tăng cường độ chính xác và độ tin cậy.
Các tính năng tự bổ sung và phản xạ	Bản chất phản xạ và tự bổ sung đơn giản hóa Hoạt động phủ định và đảm bảo tính nhất quán trong quá trình mã hóa và giải mã.
Mã trọng lượng thay đổi	Mỗi bit mã màu xám không có trọng lượng cố định, làm cho So sánh kích thước trực tiếp hoặc hoạt động số học khó khăn.Chuyển đổi sang Mã nhị phân tự nhiên là cần thiết để xử lý thêm.
Mã quan trọng	Trọng lượng của mã màu xám được định nghĩa là 2Tôi1 (với thấp nhất bit i = 1), làm cho nó phù hợp cho các ứng dụng cụ thể yêu cầu duy nhất mã hóa.
Tính nhất quán chẵn lẻ	Sự tương đương của số thập phân tương đương của mã màu xám phù hợp tính tương đương của số lượng 1 trong từ mã, đảm bảo tính nhất quán trong Kiểm tra ngang giá.

Đồng hồ bấm giờ nâng cao

Số thập phân	Mã nhị phân tự nhiên 4 bit	Mã màu xám điển hình 4 chữ số	Mã ba thập phân	Mã số sáu ngày trống thập phân	Thập phân nhảy sáu mã màu xám	Mã bước
0	0	0	10	0	0	0
1	1	1	110	1	1	1
2	10	11	111	11	11	11
3	11	10	101	10	10	111
4	100	110	100	110	110	1111
5	101	111	1100	1110	111	11111
6	110	101	1101	1110	101	11110
7	111	100	1111	1011	100	11100
8	1000	1100	1110	1001	1100	11000
9	1001	1101	1010	1000	10000	10000
10	1010	1111	----	----	----	----
11	1011	1110	----	----	----	----
12	1100	1010	----	----	----	----
13	1101	1011	----	----	----	----
14	1110	1001	----	----	----	----
15	1111	1000	----	----	----	----

Lịch sử phát triển của mã màu xám

Diện mạo	Chi tiết
Khái niệm ban đầu	Được giới thiệu bởi Jean-Maurice Baudot vào năm 1880 như một biến thể của Mã màu xám.
Giới thiệu chính thức	Được đề xuất bởi Frank Gray tại Bell Labs vào những năm 1940.
Mục đích	Để giảm lỗi trong truyền tín hiệu, đặc biệt là trong Hệ thống điều chế mã xung (PCM).
Chi tiết bằng sáng chế	Được nộp bởi Frank Gray vào năm 1947 và được cấp vào năm 1953 theo Tiêu đề "Giao tiếp mã xung."
Sự tiến hóa chính	Mã màu xám trở nên cần thiết cho tương tự sang số Chuyển đổi, đánh dấu một cột mốc quan trọng trong công nghệ kỹ thuật số.
Nhận con nuôi sớm	George Stibitz đã sử dụng mã màu xám vào năm 1941 để phát triển một Bộ đếm mã màu xám 8 phần tử để đơn giản hóa thiết kế mạch kỹ thuật số và Giảm thiểu lỗi trong quá trình chuyển đổi trạng thái.
Bối cảnh lịch sử	Xuất hiện trong giữa thế kỷ 20, một khoảng thời gian nhanh chóng Những tiến bộ công nghệ và nhu cầu cao về giao tiếp đáng tin cậy hệ thống.
Ý nghĩa	Mã màu xám kết nối những tiến bộ lý thuyết với thực tế các ứng dụng, đảm bảo truyền dữ liệu chính xác trong kỹ thuật số đang phát triển phong cảnh.

Phương pháp chuyển đổi mã màu xám

Việc tạo mã màu xám sử dụng một kỹ thuật đệ quy tận dụng các đặc điểm phản xạ của nó.Cách tiếp cận này không chỉ thể hiện sự tinh tế của mã màu xám mà còn cho thấy các cách sử dụng rộng rãi của nó trong các trường như thiết kế mạch kỹ thuật số và điều chỉnh lỗi, trong đó độ chính xác có giá trị sâu sắc.

Quá trình tạo đệ quy

Hành trình bắt đầu với sự hình thành của các từ mã 2^n ban đầu trong mã màu xám (n+1).Các từ mã này được thiết kế để phản ánh mã màu xám n-bit, với mỗi mã được tiền tố bởi 0. Bước ban đầu này đưa ra một cấu trúc rõ ràng và có phương pháp để mở rộng theo các chuỗi hiện có.Chất lượng phản chiếu của mã màu xám nổi bật đáng kể.Các từ mã 2^n tiếp theo bao gồm mã màu xám n-bit được trình bày theo thứ tự ngượcthay đổi.Các đặc điểm như vậy đã tìm thấy ứng dụng rộng rãi trong các khu vực như bộ mã hóa quay và hệ thống truyền thông kỹ thuật số, trong đó tính khẩn cấp để giảm thiểu các lỗi cộng hưởng sâu sắc.

Tạo trình tự hiệu quả

Bản chất có tổ chức của phương pháp đệ quy này thúc đẩy việc tạo ra các chuỗi mã màu xám hiệu quả.Bằng cách khai thác các thuộc tính nội tại của mã màu xám, cách tiếp cận làm giảm độ phức tạp tính toán.Hiệu quả này chứng tỏ chủ yếu là lợi thế trong các hệ thống thực tế, trong đó nhu cầu về tốc độ và độ chính xác thường xen kẽ với áp lực của hiệu suất.

Ứng dụng mã màu xám

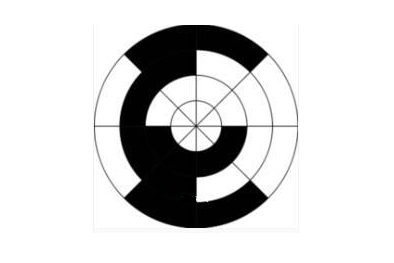

Mã màu xám tìm thấy vị trí của nó trong nhiều ứng dụng trên các trường khác nhau, chủ yếu là trong các cảm biến góc, dụng cụ máy móc và hệ thống phanh ô tô.Trong các bối cảnh này, các cảm biến được giao nhiệm vụ truyền các vị trí cơ học chính xác, cần thiết để đảm bảo cả an toàn và hiệu suất.Ví dụ, một đĩa mã hóa có thể được gắn các liên hệ tạo ra mã nhị phân 3 bit, phản ánh vòng quay của đĩa.Các lĩnh vực tối hơn của đĩa tương ứng với tín hiệu logic 1, trong khi các lĩnh vực nhẹ hơn biểu thị logic 0. Sử dụng mã màu xám cho các lĩnh vực này đảm bảo rằng chỉ một bit thay đổi duy nhất với mỗi mã liên tiếp.Đặc điểm này chủ yếu có giá trị vì nó giảm thiểu các lỗi tiềm ẩn xuất phát từ sự khác biệt sản xuất, do đó củng cố độ tin cậy của các cảm biến.

Mã màu xám cũng góp phần đáng kể vào việc đơn giản hóa các chức năng logic thông qua bản đồ Karnaugh.Sự đơn giản hóa này không chỉ hỗ trợ trong việc thiết kế các mạch kỹ thuật số mà còn giúp hợp lý sự phức tạp và nâng cao hiệu quả tổng thể.Hơn nữa, mức độ liên quan của mã màu xám mở rộng đến các tình huống giải quyết vấn đề, chẳng hạn như chín vấn đề nối tiếp, trong đó các chuyển đổi trạng thái tuân thủ các nguyên tắc mã màu xám.Kết nối này minh họa cho khả năng thích ứng của mã màu xám vượt ra ngoài biểu diễn số đơn giản;Nó hoạt động như một khái niệm ban đầu trong các thách thức logic và tính toán khác nhau.

Trong bối cảnh của Tháp câu đố Hà Nội, mỗi vòng có thể hiển thị hai trạng thái được biểu thị bằng 0 và 1, cùng nhau tạo thành một chuỗi nhị phân theo chu kỳ.Số lượng thay đổi trạng thái cần thiết để giải câu đố này phù hợp với số thập phân 341, được liên kết với biểu diễn mã màu xám của 111111111..
