Mảng cổng lập trình hiện trường (FPGA): Những tiến bộ, kiến ​​trúc và ứng dụng trong các thiết bị điện tử hiện đại

Hướng dẫn này khám phá công nghệ FPGA (mảng cổng lập trình trường), đổi mới thúc đẩy tương lai của thiết kế mạch kỹ thuật số.Không giống như các chip chức năng cố định, các FPGA có thể được lập trình lại để thích nghi với nhu cầu thay đổi.Bài báo bao gồm vai trò quan trọng của họ trong các ngành công nghiệp như viễn thông và xử lý tín hiệu số, cung cấp những hiểu biết sâu sắc về kiến ​​trúc, ứng dụng và tác động ngày càng tăng của họ đối với các thiết bị điện tử hiện đại.

Danh mục

Tiến bộ trong công nghệ FPGA

Công nghệ Gate Array (FPGA) có thể lập trình trường nổi bật về khả năng thích ứng của nó, cung cấp các giải pháp phần cứng có thể lập trình lại có thể được tùy chỉnh cho các ứng dụng khác nhau, không giống như các chip chức năng cố định như ASICS.Tính linh hoạt này đã làm cho các FPGA trở nên quan trọng trong các lĩnh vực như hệ thống truyền thông, xử lý tín hiệu số và học máy.Các quốc gia như China đang đóng một vai trò trong việc thúc đẩy sự đổi mới của FPGA bằng cách phát triển các giải pháp tinh vi giúp tăng cường vị thế công nghệ của họ.Khi FPGA phát triển, họ mở đường cho sự hợp tác và đổi mới xuyên biên giới, giúp các ngành công nghiệp giải quyết các thách thức hiện đại với phần cứng hiệu suất cao, tùy chỉnh.Không giống như các phương pháp điện toán truyền thống, dựa vào xử lý tuần tự, FPGA tận dụng xử lý song song để xử lý các nhiệm vụ phức tạp hiệu quả hơn.Nhiều người sử dụng các ngôn ngữ mô tả phần cứng (HDL) để lập trình các chip này, cho phép chúng thiết kế các thuật toán phức tạp trực tiếp trong phần cứng để thực hiện nhanh hơn.Làm chủ sự phát triển của FPGA đòi hỏi sự cân bằng của kiến ​​thức lý thuyết và kinh nghiệm thực hành trong tích hợp phần mềm phần cứng.Cách tiếp cận độc đáo này để tính toán mang lại cho các FPGA một lợi thế trong các lĩnh vực như mã hóa, AI và xử lý dữ liệu, làm cho chúng trở thành công cụ tuyệt vời cho các tiến bộ công nghệ trong tương lai trong các ngành công nghiệp.

Hành trình của công nghệ FPGA

Khi Xilinx giới thiệu XC2064 PPGA vào năm 1985, nó đã kích thích sự chuyển đổi trong công nghệ, thay đổi cảnh quan trong một thời gian mới bắt đầu nắm lấy máy tính cá nhân, internet và điện thoại di động.Những đổi mới này đã gây ra một kỷ nguyên mới tập trung vào hội nhập kỹ thuật số.Ban đầu thực hiện các tác vụ logic cơ bản, FPGA đã nhanh chóng tiến triển, tìm kiếm giá trị trong xử lý kỹ thuật số và các ứng dụng nhúng.Với hai thập kỷ phát triển không ngừng, các FPGA đã phát triển từ các bộ phận phụ trợ sang các cường quốc tự lực, phản ánh sự tiến hóa nhanh chóng trong ngành công nghiệp bán dẫn.Hành trình của họ thể hiện một bước nhảy vọt nổi bật trong sự phức tạp, tiến lên từ quá trình 2 μM sớm với 85.000 bóng bán dẫn đến các thiết bị chuyển đổi tỷ tỷ tiên tiến bằng cách sử dụng các công nghệ như 65nm vào năm 2007.Trên khắp các quá trình sáng tạo và đánh giá trong ngành.Sự tăng trưởng công nghệ đang diễn ra này đã thúc đẩy ngành công nghiệp FPGA, đáp ứng nhu cầu ngày càng tăng đối với các giải pháp bán dẫn phức tạp.Khả năng tích hợp và sử dụng các công nghệ mới của FPGAS đóng vai trò là một minh chứng cho tầm quan trọng của khả năng thích ứng và tầm nhìn xa trong kỹ thuật.Bằng cách tăng cường không mệt mỏi và mở rộng các chức năng của chúng, các FPGA không chỉ theo kịp các tiến bộ công nghệ mà thường ảnh hưởng đến quỹ đạo trong tương lai của nó.

Nguyên tắc của chức năng FPGA

Cấu trúc và các thành phần của FPGA

Các mảng cổng lập trình trường (FPGA) sử dụng một kiến ​​trúc phức tạp được gọi là mảng ô logic (LCA).Khung này kết hợp các khối logic có thể định cấu hình (CLB), các khối đầu ra đầu vào (IOBS) và một mạng lưới kết nối rộng rãi.Một kiến ​​trúc như vậy đặt nền tảng cho các thiết kế logic có thể điều chỉnh cao.Không giống như các mạch logic cố định truyền thống, các FPGA tự hào với khả năng cấu hình lại đáng chú ý.Mặc dù các mạch tĩnh vẫn không thay đổi, FPGA biến đổi các hoạt động logic thông qua việc tải chính xác dữ liệu có thể định cấu hình thành các tế bào RAM tĩnh, tăng cường khả năng thích ứng của chúng.Đặc điểm này tăng cường giá trị của chúng khi cả hai thành phần phần cứng động và nền tảng cho các ứng dụng tiên phong trên các trường khác nhau.

Điều chỉnh quy trình logic

Khung rộng và có thể lập trình lại của các FPGAS trao quyền để áp dụng các biến đổi logic khác nhau nhiều lần.Bằng cách tải cẩn thận dữ liệu cấu hình cụ thể vào các thành phần bộ nhớ của họ, các cá nhân có thể tùy chỉnh các tác vụ logic với độ chính xác đặc biệt.Tùy chỉnh như vậy hỗ trợ một loạt các nhu cầu của dự án và làm nổi bật sự ra đi của FPGA từ những người tiền nhiệm cố định của họ như PALS và CPLD, tạo điều kiện cho các cơ hội lập trình lại logic gần như vô biên.Khả năng thích ứng này chứng tỏ là vô giá trong các ngành công nghiệp đòi hỏi những thay đổi thường xuyên, chẳng hạn như viễn thông và xử lý tín hiệu.

Tích hợp ứng dụng đa dạng

FPGAS hoạt động như một cầu nối hiệu quả giữa các thiết bị logic cố định và các mạch tích hợp cụ thể của ứng dụng (ASIC), cung cấp khả năng thích ứng mà không phải chịu chi phí dốc của phần cứng tùy chỉnh.Tính linh hoạt của họ thúc đẩy việc sử dụng trong các ứng dụng khác nhau, bao gồm các hệ thống giao dịch tần số cao và công nghệ hàng không vũ trụ.Chất lượng này là lợi thế trong các giai đoạn tạo mẫu, nơi các cải tiến lặp lại có thể xảy ra mà không cần thiết kế lại phần cứng hoàn chỉnh.Trong môi trường phức tạp, khả năng của các FPGA để quản lý đồng thời nhiều nhiệm vụ minh họa cho sự tương tác hài hòa giữa phần cứng đáp ứng và nhu cầu động của phần mềm hiện đại.Phản ánh về kiến ​​trúc và tiềm năng của FPGA cho thấy sức mạnh thực sự của họ là trong sự linh hoạt rộng rãi của họ.Thuộc tính này cách mạng hóa các phương pháp giải quyết vấn đề công nghiệp, cho phép các giải pháp tiến bộ bên cạnh những tiến bộ công nghệ.Những hiểu biết trong ngành chỉ ra rằng khả năng cấu hình lại vốn có của các FPGA làm cho chúng trở thành một thành phần cho các ứng dụng hướng tới, trong đó sự khác biệt giữa phần mềm và phần cứng ngày càng trở nên không rõ ràng.

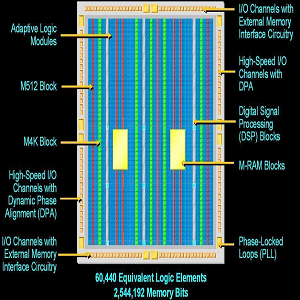

Cấu trúc cốt lõi của các thiết bị FPGA

Các thiết bị của FPGA thuộc danh mục các mạch bán tùy chọn trong các mạch tích hợp chuyên dụng, được chế tạo để cung cấp tính linh hoạt và một loạt các chức năng.Họ kết hợp nhiều tài nguyên như các đơn vị đầu vào/đầu ra có thể lập trình, các khối logic có thể định cấu hình và các mô -đun để quản lý đồng hồ kỹ thuật số.Các thành phần này tạo ra một nền tảng động, cho phép lập trình đáng chú ý, giúp giải quyết các thách thức mà các thiết bị có số lượng cổng giới hạn.Các tài nguyên kết nối rộng rãi được nhúng trong FPGA tạo điều kiện cho các thiết kế tích hợp cao và đáng tin cậy, đòi hỏi các khoản đầu tư ban đầu tương đối vừa phải.Đặc điểm này làm cho các fpgas hấp dẫn trong các mạch kỹ thuật số.

Hành trình thiết kế các FPGA thường tuân thủ một phương pháp có tổ chức.Để bắt đầu, kiến ​​trúc thuật toán được chế tạo, phục vụ như một kế hoạch chiến lược cho các giai đoạn tiếp theo.Theo đó, mô phỏng hệ thống diễn ra, cung cấp những hiểu biết sâu sắc về các vấn đề tiềm ẩn trước khi chuyển sang thực hiện vật lý.Bước cuối cùng liên quan đến việc xác nhận về phần cứng thông qua tạo mẫu lặp, đảm bảo rằng bất kỳ điều chỉnh nào đều thực tế vừa hiệu quả.Chu kỳ phát triển mở rộng này được làm phong phú bởi các quy trình khác nhau sử dụng các công cụ tự động hóa thiết kế điện tử (EDA).Những công cụ này góp phần tinh chỉnh và tối ưu hóa thiết kế để phù hợp với các yêu cầu thực tế.

Một yếu tố quan trọng của quá trình phát triển này là bản chất theo chu kỳ của sáng tạo và thử nghiệm.Khi các thiết kế lý thuyết được hoàn thiện và tinh chỉnh thông qua các mô phỏng, các ràng buộc mới được thực thi và xác thực trên phần cứng FPGA thực tế.Sự tương tác liên tục giữa thiết kế và thử nghiệm vật lý đảm bảo rằng kết quả vừa mạnh mẽ và hiệu quả.Một quan điểm dày dạn đánh giá cao tầm quan trọng của các chu kỳ lặp đi lặp lại này, nhận ra sự cân bằng giữa các lý tưởng khái niệm và những hạn chế thực tế, cuối cùng dẫn đến các thiết kế FPGA thành công.Đỉnh cao của những nỗ lực này tạo ra một hệ thống PPGA chi tiết, dễ thích nghi và đáng tin cậy, được trang bị để giải quyết sự phức tạp của mạch kỹ thuật số.

Nguyên tắc làm việc cho thiết kế chip FPGA

Thiết kế chip FPGA đòi hỏi một khung có cấu trúc tốt và một cách tiếp cận có phương pháp phù hợp với các nhu cầu cụ thể của kiến ​​trúc FPGA.Quá trình này bao gồm việc dịch các thuật toán phức tạp thành các thiết kế thực tế bằng các công cụ nâng cao như MATLAB hoặc C. Bằng cách áp dụng các ngôn ngữ mô tả phần cứng (HDL) với độ chính xác, bạn có thể đảm bảo sự rõ ràng, chức năng và tích hợp hiệu quả các thành phần trong khung FPGA.Khía cạnh của thiết kế FPGA là sự tích hợp liền mạch của các thành phần phần cứng và chú ý đến sơ đồ.Giống như cách các kiến ​​trúc sư dựa vào các bản thiết kế chi tiết, các nhà thiết kế FPGA tập trung vào việc kết nối các lớp cổng logic và giao diện để đạt được hiệu suất mong muốn.Sự phối hợp này trên tất cả các yếu tố thiết kế đảm bảo rằng sản phẩm cuối cùng hoạt động hiệu quả và đáp ứng các yêu cầu chức năng.

Phát triển và dịch thuật toán là các bước chính trong thiết kế FPGA.Nhiều người tạo ra các thuật toán phức tạp trong các ngôn ngữ cấp cao và tinh chỉnh chúng lặp đi lặp lại để đảm bảo chúng chuyển chính xác thành các kiến ​​trúc tương thích của FPGA.Quá trình phản ánh các chu kỳ phát triển phần mềm, trong đó thử nghiệm và cải tiến liên tục dẫn đến hiệu suất tốt hơn.Làm chủ HDLS tăng cường hơn nữa quá trình này bằng cách làm cho mã dễ đọc hơn, hiệu quả hơn và dễ gỡ lỗi hơn.Xác minh và gỡ lỗi ở cấp bảng là cần thiết để đảm bảo rằng thiết kế cuối cùng là đáng tin cậy và đáp ứng mong đợi của người dùng.Bước này liên quan đến thử nghiệm kỹ lưỡng, tương tự như danh sách kiểm tra trước chuyến bay, để nắm bắt bất kỳ vấn đề tiềm ẩn nào trước khi triển khai.Thực tiễn xác minh nghiêm ngặt làm giảm rủi ro và cải thiện độ tin cậy chung của chip FPGA, đảm bảo chức năng dài hạn và thời gian thị trường nhanh hơn.

Thiết kế ngôn ngữ và nền tảng

Tiến bộ trong thực tiễn thiết kế FPGA

Các mảng cổng lập trình trường (FPGA) là các thiết bị phần cứng linh hoạt cao có thể được tùy chỉnh để thực hiện các tác vụ cụ thể.Để thiết kế các chức năng tùy chỉnh này, nhiều người dựa vào các ngôn ngữ mô tả phần cứng (HDL), cho phép chúng xác định cách thức hoạt động của một hệ thống kỹ thuật số.Hai trong số các HDL được sử dụng phổ biến nhất trong thiết kế FPGA là VHDL và Verilog HDL.Các ngôn ngữ này đóng vai trò là nền tảng để tạo ra các mạch kỹ thuật số phức tạp bằng cách cung cấp một cách để mô hình hóa hành vi của hệ thống trước khi nó được thực hiện vật lý.Khả năng này để mô tả hành vi phần cứng thông qua mã giúp tối ưu hóa hiệu suất hệ thống và đạt được chức năng chính xác.

VHDL, viết tắt của ngôn ngữ mô tả phần cứng VHSIC, là một ngôn ngữ được áp dụng rộng rãi trong thiết kế FPGA vì sự nhấn mạnh vào tính độc lập về tính di động và thiết kế.Nó cho phép viết mã có thể thích nghi với các kiến ​​trúc phần cứng khác nhau, giúp việc sử dụng lại các thiết kế dễ dàng hơn trên nhiều dự án.VHDL rất hữu ích cho các dự án yêu cầu mức độ kiểm soát cao đối với kiến ​​trúc hệ thống, vì nó cho phép xây dựng các giải pháp tùy chỉnh cao phù hợp với các ứng dụng cụ thể.Mặt khác, Verilog thường được ưu tiên cho cú pháp đơn giản hơn, giống như C, giúp nó dễ tiếp cận hơn, những người quen thuộc với các ngôn ngữ lập trình truyền thống.Verilog là phổ biến cho các quy trình thiết kế nhiều giai đoạn, quy mô lớn, nơi cần có sự rõ ràng và dễ sử dụng.

Cả VHDL và Verilog đều tiếp tục phát triển, giới thiệu các tính năng nâng cao hơn làm cho quy trình công việc thiết kế FPGA hiệu quả hơn.Các ngôn ngữ này hiện hỗ trợ các cấu trúc logic tinh vi hơn, hợp lý hóa quy trình thiết kế và cải thiện năng suất.Bản chất lặp của thiết kế FPGA khuyến khích học tập và cải tiến liên tục, cho phép đẩy ranh giới của những gì các thiết bị thích ứng này có thể đạt được trong các ngành công nghiệp khác nhau.

Môi trường phát triển tích hợp (IDES)

Ngoài các ngôn ngữ mô tả phần cứng, thiết kế FPGA yêu cầu các công cụ phần mềm chuyên dụng được gọi là môi trường phát triển tích hợp (IDE) để quản lý toàn bộ quy trình thiết kế.IDE cung cấp một bộ công cụ toàn diện giúp viết, kiểm tra và gỡ lỗi các thiết kế PPGA.Hai trong số các IDE được sử dụng rộng rãi nhất trong phát triển FPGA là Quartus II, được phát triển bởi Intel và Vivado, được phát triển bởi Xilinx.Các nền tảng này hợp lý hóa quá trình phát triển bằng cách tích hợp các tác vụ thiết kế khác nhau vào một giao diện duy nhất, giúp quản lý các dự án phức tạp từ đầu đến cuối dễ dàng hơn.

Một trong những chức năng chính của các IDE này là giúp viết và sắp xếp mã hiệu quả.Ngoài việc chỉnh sửa mã cơ bản, các nền tảng này cũng cung cấp các công cụ mô phỏng cho phép kiểm tra các thiết kế của chúng hầu như trước khi thực hiện chúng trong phần cứng.Đây là một bước quan trọng trong quá trình thiết kế vì nó giúp xác định và khắc phục các vấn đề tiềm ẩn sớm, giảm nguy cơ các lỗi tốn kém trong giai đoạn thực hiện vật lý.IDES cũng cung cấp các công cụ gỡ lỗi cho phép phân tích cách các hệ thống kỹ thuật số của họ sẽ hoạt động trong các điều kiện khác nhau, đảm bảo rằng thiết kế cuối cùng thực hiện như mong đợi.

Khả năng lặp lại nhanh chóng trên các thiết kế và kiểm tra nhiều cấu hình là một lợi thế lớn của việc sử dụng IDE.Bạn có thể điều chỉnh các thiết kế dựa trên phản hồi từ các mô phỏng và các phiên gỡ lỗi để tối ưu hóa hiệu suất và độ tin cậy.Quá trình lặp này tiết kiệm thời gian bằng cách giảm thiểu sự cần thiết của các nguyên mẫu vật lý và rút ngắn chu kỳ phát triển tổng thể.Bằng cách sử dụng IDE, bạn có thể đảm bảo rằng các thiết kế cuối cùng đáp ứng tất cả các yêu cầu kỹ thuật và các ràng buộc thực tế, dẫn đến các hệ thống điện tử mạnh mẽ và hiệu quả hơn.Khi các ứng dụng của FPGA tiếp tục mở rộng sang các lĩnh vực như IoT, AI và tính toán cạnh, các môi trường phát triển này sẽ đóng một vai trò ngày càng quan trọng trong việc tăng tốc đổi mới.

Ứng dụng của FPGA

Hệ thống xử lý video nâng cao

FPGA đóng góp cho sự phát triển của các hệ thống xử lý video.Bằng cách khai thác tốc độ và tính linh hoạt của chúng, các hệ thống này tăng cường các công nghệ video như phân đoạn cho màn hình nhiều màn hình hiện đại.Họ đáp ứng nhu cầu ngày càng tăng về chất lượng video đặc biệt thông qua xử lý dữ liệu pipelined và song song.FPGA quản lý hiệu quả DataFlows bằng cách trình bày các luồng video đáp ứng các yêu cầu xử lý đặc biệt, kết hợp các hoạt động đọc/ghi được hỗ trợ bởi các cấu hình RAM và FIFO nhúng trong các kiến ​​trúc hệ thống phức tạp.Sự tiến hóa nhanh chóng được quan sát trong lĩnh vực này được hưởng lợi từ các thử nghiệm thử nghiệm liên tục và các triển khai cấp cao điển hình của môi trường hiển thị động.

Hệ thống quản lý dữ liệu hiệu quả

Trong độ trễ dữ liệu và thiết kế lưu trữ, FPGA thực hiện các vai trò, đặc biệt là trong các dòng độ trễ có thể lập trình được sử dụng trong các cài đặt giao tiếp.Thông qua các chiến lược bộ nhớ và phản công, được cung cấp bởi RAM hoặc FIFO, họ tối ưu hóa hiệu quả của hệ thống, liền mạch để cung cấp các thay đổi trong các giao thức kết nối dữ liệu.Hiệu quả này đáng chú ý làm giảm chi phí toàn thân trong các mạng điện tử.Tập thể dục FPGAs kiểm soát trực tiếp các hoạt động thẻ SD, sắp xếp các giải pháp quản lý dữ liệu với cảnh quan luôn thay đổi của các thách thức thuật toán.

Đổi mới ngành viễn thông

FPGA phục vụ nổi bật trong viễn thông, xử lý các giao thức phức tạp trong các trạm cơ sở và đảm bảo hoạt động liền mạch giữa các giao thức thích ứng liên tục.Sự nhanh nhẹn của họ bổ sung cho các nhu cầu kinh tế và chức năng trong các khu vực đông đúc các thiết bị thiết bị đầu cuối.Mặc dù ban đầu được ưa chuộng trong giai đoạn sơ khai của các hệ thống truyền thông, FPGA đã duyên dáng chuyển sang hỗ trợ ASIC khi các hệ thống này trưởng thành, tích cực hỗ trợ các mạng trong các giai đoạn tăng trưởng và thay đổi hoạt động.Tính linh hoạt này thể hiện rõ trong các dự án thí điểm được thiết kế để củng cố độ tin cậy và thông lượng của mạng.

Ứng dụng công nghiệp trên phạm vi rộng

Ngoài viễn thông, FPGA tìm thấy việc sử dụng trong các lĩnh vực an ninh, công nghiệp, quân sự và hàng không vũ trụ.Khả năng thích ứng của chúng phù hợp với giao thức thay đổi trong các hệ thống bảo mật, trong khi các FPGA nhỏ gọn giải quyết các nhu cầu công nghiệp sắc thái với các giải pháp phù hợp.Sự kiên định của họ đóng một vai trò trong các ứng dụng quốc phòng.Khi các đấu trường công nghệ như 5G và AI mở rộng, các FPGA đã sẵn sàng để mở khóa nhiều con đường công nghiệp.Các nghiên cứu thí điểm trong các ngành này cho thấy lợi ích đầy hứa hẹn về hiệu quả và đổi mới, báo hiệu một người giàu tương lai với các ứng dụng đa dạng.
