Hướng dẫn USB FT234XD-R: Pinout, Sơ đồ khối chức năng và các lựa chọn thay thế

Trong bối cảnh công nghệ ngày nay, các thiết bị đang bị thu hẹp trong khi kỳ vọng hiệu suất tiếp tục tăng.Nhập FT234XD-R, giao diện UART USB-to-serial tiên tiến, tạo ra sự cân bằng hoàn hảo giữa thiết kế nhỏ gọn và chức năng mạnh mẽ.Được lên kế hoạch trong gói DFN 12 chân 3 mm x 3 mm nhỏ, giao diện này rất lý tưởng cho các ứng dụng bị hạn chế không gian mà không ảnh hưởng đến hiệu suất.Khả năng chuyển đổi hiệu quả của nó thành tín hiệu UART, cùng với các tính năng quản lý năng lượng nâng cao, làm cho nó trở thành một giải pháp cho tự động hóa công nghiệp, điện tử tiêu dùng, v.v.

Danh mục

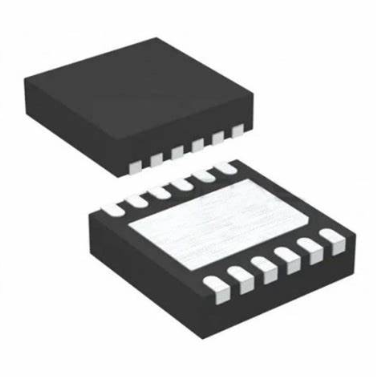

Tổng quan về FT234XD-R

Các FT234XD-R nhằm mục đích đơn giản hóa giao diện UART USB thành UART, được phân biệt bởi sự nhỏ gọn ấn tượng của nó trong gói DFN 12 chân 3 mm x 3 mm, thuận lợi cho bố cục PCB dày đặc.Phù hợp với đặc tả USB 2.0, thiết bị này đã kiếm được USB-IF ID-ID (TID) 40001465 (Rev D), thể hiện sự tuân thủ các tiêu chuẩn ngành công nghiệp nghiêm ngặt.Một nhà lãnh đạo trong danh mục của mình, FT234XD-R cung cấp hiệu suất cao cùng với mức tiêu thụ năng lượng thấp.Hỗ trợ cho các giao thức truyền thông mới nhất.Chuyển dữ liệu đáng tin cậy trên các môi trường phần cứng khác nhau.

Trong thực tế, FT234XD-R chứng minh vô giá trong các kịch bản yêu cầu chuyển đổi USB thành UART hiệu quả.Thiết kế nhỏ gọn của nó cho phép kết hợp liền mạch vào nhiều thiết bị, tăng cường chức năng mà không thỏa hiệp.Các ứng dụng thực tế bao gồm các hệ thống kiểm soát công nghiệp, điện tử tiêu dùng và các công cụ phát triển.Tích hợp của nó có lợi cho môi trường đòi hỏi độ tin cậy không ngừng và hiệu quả không gian.Khi bạn tích hợp FT234XD-R vào các thiết kế của chúng, bạn cần xem xét bố cục PCB, quản lý nhiệt và tính toàn vẹn tín hiệu.

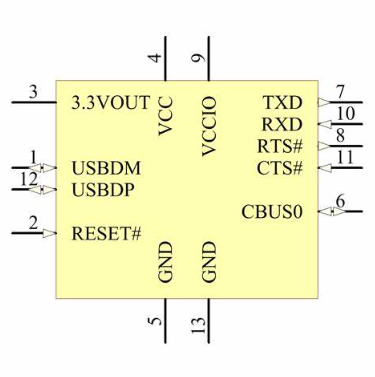

Cấu hình pin FT234XD-R

Số pin số	Tên	Kiểu	Sự miêu tả
4	VCC	QUYỀN LỰC Đầu vào	5 v (hoặc 3,3V) Cung cấp cho IC
9	Vccio	QUYỀN LỰC Đầu vào	1.8V - Cung cấp 3,3V cho các tế bào IO
3	3.3vout	QUYỀN LỰC Đầu ra	3.3v đầu ra ở 50mA.Có thể được sử dụng để cung cấp năng lượng cho vccio.Khi VCC là 3,3V;pin 3 là một PIN đầu vào và nên được kết nối với chân 4.
5, 13	GND	QUYỀN LỰC Đầu vào	0V Đầu vào mặt đất.
1	USBDM	Đầu vào/đầu ra	USB Tín hiệu dữ liệu trừ đi.
12	USBDP	Đầu vào/đầu ra	USB Tín hiệu dữ liệu cộng với.
2	CÀI LẠI#	Đầu vào	Cài lại đầu vào (hoạt động thấp).
7	TXD	Đầu ra	Truyền Đầu ra dữ liệu không đồng bộ.
10	RXD	Đầu vào	Nhận Đầu vào dữ liệu không đồng bộ.
8	RTS#	Đầu ra	Lời yêu cầu Để gửi tín hiệu đầu ra / bắt tay điều khiển.
11	CTS#	Đầu vào	Thông thoáng Để gửi tín hiệu đầu vào / bắt tay điều khiển.
6	CBUSO	I/o	Cấu hình CBU I/O PIN.Chức năng của pin này được cấu hình trong bộ nhớ MTP của thiết bị.

Mô hình CAD của FT234XD-R

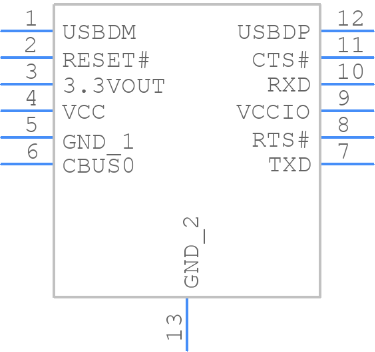

Biểu tượng

Dấu chân

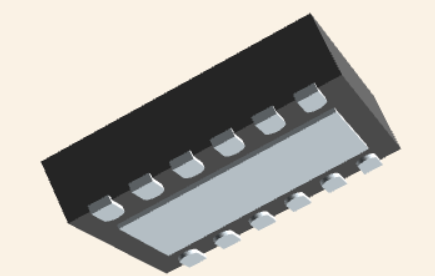

Đại diện 3D

Các lựa chọn thay thế cho FT234XD-R

• Ft234xd-t

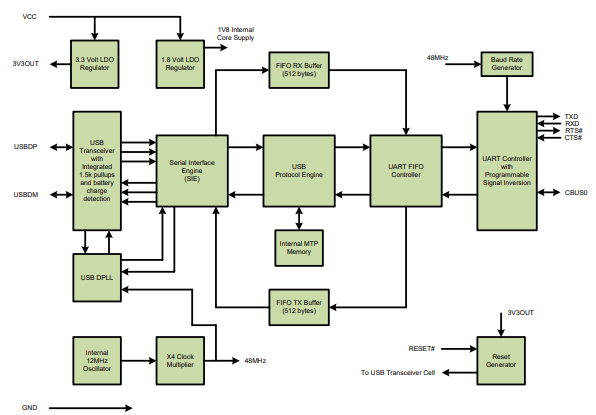

Sơ đồ chặn FT234XD-R

Các ứng dụng phổ biến cho FT234XD-R

USB để giao tiếp nối tiếp

FT234XD-R tìm thấy sử dụng tuyệt vời trong việc chuyển đổi USB thành các định dạng RS232, RS422 hoặc RS485, thu hẹp khoảng cách giữa các hệ thống kế thừa và giao diện USB hiện đại.Nó cho phép các hệ thống cũ tham gia một cách dễ dàng với các công nghệ USB đương đại.

Tăng cường thiết bị ngoại vi kế thừa

Bằng cách tích hợp kết nối USB vào các thiết bị ngoại vi cũ hơn, FT234XD-R sẽ thổi sức sống mới vào các thiết bị này.Nó không chỉ tăng cường chức năng của họ mà còn nâng cao khả năng sử dụng, dành sự cần thiết cho việc đại tu rộng rãi.

Thiết kế mô -đun và tạo mẫu

Khi thiết kế các hệ thống mô-đun, FT234XD-R mang lại tính linh hoạt và khả năng mở rộng vào phương trình.Tính năng này trở thành điều cần thiết trong các kịch bản phát triển, trong đó tạo mẫu nhanh chóng và thử nghiệm nghiêm ngặt mở đường cho sự đổi mới.

Hỗ trợ viễn thông

FT234XD-R đóng vai trò tích cực trong các thiết bị viễn thông, từ điện thoại di động đến không dây.Khả năng quản lý truyền dữ liệu USB hiệu quả hỗ trợ cả phát triển và ứng dụng, thúc đẩy những tiến bộ trong công nghệ truyền thông.

Tích hợp với MCU, PLD và FPGAs

Kết hợp FT234XD-R vào các đơn vị vi điều khiển (MCU), các thiết bị logic có thể lập trình (PLD) hoặc mảng cổng lập trình trường (FPGA) đơn giản hóa quy trình trao đổi dữ liệu.Tích hợp này làm giảm sự phức tạp về thiết kế và tăng cường hiệu quả hệ thống tổng thể.

Dữ liệu video âm thanh và băng thông thấp

Đối với các ứng dụng cần truyền dữ liệu âm thanh chính xác, chẳng hạn như giao diện âm thanh kỹ thuật số, FT234XD-R cung cấp các giải pháp dựa trên USB đáng tin cậy.Nó cũng hỗ trợ dữ liệu video băng thông thấp, phù hợp cho các yêu cầu phát video đơn giản.

Đầu đọc thẻ thông minh USB

FT234XD-R hỗ trợ đầu đọc thẻ thông minh USB, cần thiết cho các giao dịch dữ liệu an toàn và các hệ thống kiểm soát truy cập mạnh mẽ.Điều này thêm một lớp bảo mật đáng kể cho các ứng dụng khác nhau.

Giao diện thiết bị USB

Phục vụ như một giao diện cho thiết bị USB, FT234XD-R hỗ trợ trong các tác vụ phân tích và thu thập dữ liệu.Chức năng này là vô giá trong nghiên cứu kỹ thuật và khoa học, cung cấp xử lý dữ liệu chính xác và đáng tin cậy.

Thúc đẩy sự đổi mới và hiệu quả

Bạn có thể khai thác các khả năng phức tạp của FT234XD-R, để đẩy ranh giới hiệu quả và đổi mới trong các thiết kế và ứng dụng của họ.Nó hoạt động như một chất xúc tác, biến các ý tưởng thành các giải pháp chức năng, hợp lý.

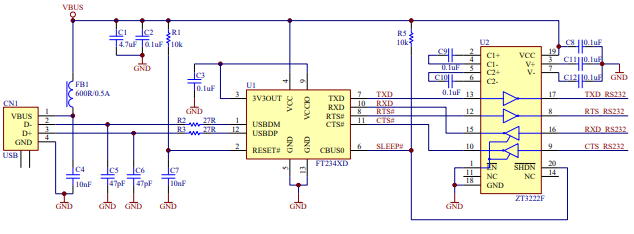

Mạch ví dụ có FT234XD-R

Một ví dụ minh họa, như được hiển thị trong hình đi kèm, cho thấy việc sử dụng FT234XD làm bộ chuyển đổi USB sang RS232.Trong thiết lập này, IC bộ chuyển đổi cấp 3V3 sang RS232 được sử dụng để chuyển các mức logic FT234XD 3V3 sang tiêu chuẩn RS232.Các thiết bị khác nhau, chẳng hạn như trình điều khiển dòng của Zywyn, có thể xử lý hiệu quả việc dịch chuyển mức này bằng cách sử dụng chân SHDN# để giảm thiểu mức tiêu thụ điện trong chế độ treo USB.Đáng chú ý, Zywyn ZT3222F, tương thích với cấu hình này, hỗ trợ giao tiếp RS232 ở tốc độ dữ liệu lên tới 1000k Baud.

Việc triển khai FT234XD-R cho phép chuyển đổi liền mạch giữa các giao diện USB và RS232, mang lại một số lợi ích trong thiết kế điện tử.Bằng cách tích hợp IC bộ chuyển đổi cấp 3V3 sang cấp độ RS232, chẳng hạn như thiết bị được cung cấp bởi Zywyn, các thiết kế có thể duy trì khả năng tương thích với một loạt các thiết bị RS232.Hơn nữa, các thiết kế mạch hiện đại thường yêu cầu các thành phần tiết kiệm năng lượng;Tính năng PIN SHDN# trong trình điều khiển dòng Zywyn được yêu cầu để đáp ứng các nhu cầu này.Điều này góp phần đáng kể vào việc giảm mức tiêu thụ năng lượng tổng thể, chủ yếu là khi thiết bị vào chế độ treo USB, do đó kéo dài thời lượng pin trong các ứng dụng di động.

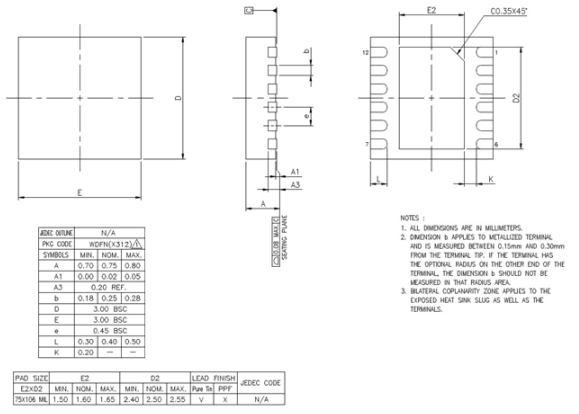

Gói FT234XD-R

Thông số kỹ thuật FT234XD-R

Dưới đây là một bảng có cấu trúc tốt cho FTDI (Future Technology Devices International Ltd) FT234XD-R với các thông số kỹ thuật, thuộc tính và tham số, cùng với các phần tương tự.

Kiểu	Tham số
Nhà máy Thời gian dẫn đầu	11 Tuần
Gắn kết	Bề mặt Gắn kết
Bưu kiện / Trường hợp	12-VFDFN Pad lộ ra
Con số của ghim	12
Hoạt động Nhiệt độ	-40 ° C. đến 85 ° C.
Bao bì	Băng & Reel (TR)
Xuất bản	2006
Phần Trạng thái	Tích cực
Độ ẩm Mức độ nhạy cảm (MSL)	3 (168 giờ)
Con số chấm dứt	12
Điện áp - Cung cấp	2.97V đến 5,5V
Phần cuối Chức vụ	Hai
Phần cuối Hình thức	KHÔNG Chỉ huy
Đỉnh cao Nhiệt độ phản xạ (° C)	260 ° C.
Cung cấp Điện áp	5V
Phần cuối Sân bóng đá	0,45mm
Thời gian @ Đỉnh phản xạ Temp-Max (S)	40
Chức năng	Cầu, USB đến UART
Trình độ chuyên môn Trạng thái	Không Đạt tiêu chuẩn
Hoạt động Cung cấp điện áp	5V
Giao diện	Uart
Hoạt động Cung cấp hiện tại	8mA
Con số của các cổng	1
Danh nghĩa Cung cấp hiện tại	8mA
Phương/Phacs/ngoại vi Loại ICS	Xe buýt Bộ điều khiển, xe buýt nối tiếp phổ quát
Dữ liệu Tỷ lệ	3 Mbps
Giao thức	USB
USB Tiêu chuẩn	USB 2.0
Xe buýt Khả năng tương thích	I2c
Xung quanh Phạm vi nhiệt độ cao	85 ° C.
Chiều cao	800μm
Chiều dài	3 mm
Chiều rộng	3 mm
VỚI TỚI SVHC	KHÔNG SVHC
Rohs Trạng thái	Rohs Tuân thủ
Không có chì	Không có chì

Biểu dữ liệu PDF

FT234XD-R DataSheets:

Ft234xd.pdf
