Khám phá CD4017: Chức năng, Pinout và các lựa chọn thay thế

CD4017 là một mạch tích hợp phổ biến (IC) được biết đến với thiết kế đơn giản và một loạt các ứng dụng.Là một bộ đếm thập kỷ, nó xử lý các tín hiệu để tạo ra các đầu ra tuần tự, làm cho nó trở nên lý tưởng cho các mạch liên quan đến thời gian, đếm và giải trình tự.Bài viết này khám phá các tính năng CD4017, bao gồm cấu hình pin, hoạt động, ứng dụng thực tế và tương đương.

Danh mục

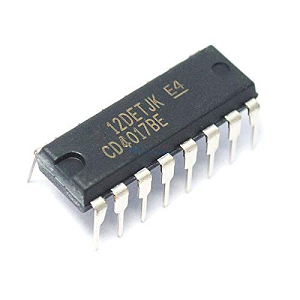

Tổng quan về bộ đếm IC 4017 Decade

Quầy thập kỷ này, được gọi là CD4017 và bao gồm công nghệ CMOS, được công nhận về tính thực tế của nó trong các ứng dụng có yêu cầu đếm khiêm tốn, trở thành một thành phần ấp ủ trong các dự án điện tử khác nhau.Mạch tích hợp này tính toán một cách khéo léo các số từ 0 đến 10, trình bày các lợi ích đáng chú ý về kích thước và tính đơn giản cho thiết kế mạch.Nó thu hút sự tương đồng với bộ giải mã 10 giai đoạn của Johnson, cung cấp một giải pháp hiệu quả để tạo ra các đầu ra tuần tự.Tính linh hoạt của IC 4017 trở nên rõ ràng trong các mạch định hướng LED, trong đó nó hỗ trợ các chuỗi chiếu sáng chính xác và có cấu trúc, pha trộn đếm với các chức năng giải mã để tăng cường phạm vi ứng dụng của nó.

Khung của IC 4017 tối đa hóa tối ưu hóa không gian và thiết kế mạch sắp xếp hợp lý hóa.Những đặc điểm này trao quyền cho người tạo ra để hiện thực hóa các dự án với sự phức tạp kiến ​​trúc tối thiểu.Ứng dụng thực tế của nó thường xuất hiện trong bộ dụng cụ DIY mới bắt đầu, nơi đèn LED sáng theo trình tự, hiển thị các cơ chế đếm cơ bản.Các ứng dụng hữu hình này minh họa lợi ích của các khái niệm thiết kế thân thiện trong giáo dục điện tử.

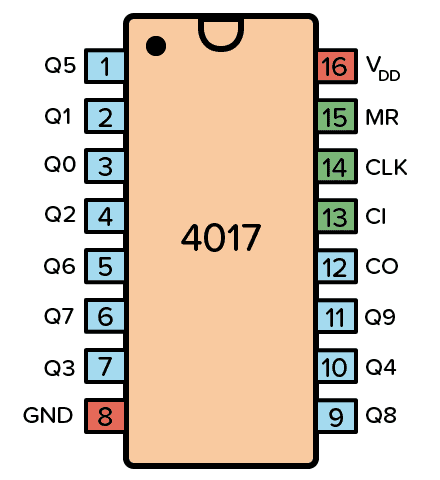

Cấu hình pin CD4017

Tên pin	Số pin số	Kiểu	Sự miêu tả
Vdd	16	Quyền lực	Điện áp cung cấp (+3 đến +15V)
GND	8	Quyền lực	Mặt đất (0V)
Q0-Q9	1-7, 9-11	Đầu ra	QX cao khi bộ đếm là x
Đồng	12	Đầu ra	Tiến hành.Lên cao sau mười xung đồng hồ
Ci	13	Đầu vào	Đồng hồ ức chế.Bỏ qua đầu vào đồng hồ
CLK	14	Đầu vào	Đầu vào đồng hồ.Tăng bộ đếm bằng một
ÔNG	15	Đầu vào	Đặt lại bộ đếm thành 0

Các tính năng của ic CD4017

Phạm vi điện áp và khả năng tương thích

IC CD4017 được chế tạo để hoạt động hiệu quả trong phạm vi công suất 3-15V, cung cấp khả năng thích ứng cho một loạt các ứng dụng.Khả năng tương thích của nó với công nghệ TTL giúp tăng cường khả năng ứng dụng của nó trong các hệ thống điện tử đa dạng, đặc biệt phổ biến khi sử dụng logic TTL.

Khả năng tốc độ và đầu ra

Hoạt động ở tốc độ lên tới 5 MHz, CD4017 cung cấp xử lý dữ liệu nhanh chóng, đảm bảo thực hiện lệnh kịp thời trong các hệ thống điện tử.Nó hỗ trợ 10 đầu ra, làm cho nó có hiệu quả cao trong các ứng dụng truy vấn và giải trình tự.Các tính năng này cho phép khai thác các khả năng của nó trong các thiết kế logic nâng cao, trong đó thời gian chính xác và nhiều đầu ra là quan trọng.Các ứng dụng như màn hình LED và mạch phân chia tần số được hưởng lợi từ việc xem xét tốc độ hoạt động và nhiều đầu ra.

Bao bì và mức tiêu thụ năng lượng

IC CD4017 có sẵn trong một số tùy chọn bao bì để đáp ứng các yêu cầu thiết kế cụ thể, từ các định dạng nhỏ gọn cho các dự án giới hạn không gian đến thiết lập mạnh mẽ cho sử dụng công nghiệp.Nó hoạt động trên công suất thấp đáng kể, khoảng 10 μW trong điều kiện tiêu chuẩn, làm cho nó phù hợp với các thiết bị chạy bằng pin.Việc sử dụng năng lượng hiệu quả mở rộng tuổi thọ của thiết bị và giảm thiểu sản lượng nhiệt, tăng cường tuổi thọ và hiệu quả của hệ thống.

Sự ổn định và độ tin cậy

Sự ổn định của CD4017 trên các tốc độ và nhiệt độ khác nhau làm nổi bật sự mạnh mẽ của nó trong các môi trường khác nhau.Nó cung cấp khả năng miễn dịch tiếng ồn cao và hoạt động tĩnh nhất quán để duy trì tính toàn vẹn của hệ thống trong các kịch bản hoạt động khác nhau.Các thuộc tính này làm cho nó trở thành một lựa chọn ưa thích trong các ứng dụng có độ tin cậy cao như hệ thống tự động và các mạch điều khiển.Miễn dịch tiếng ồn và hoạt động tĩnh trở thành lợi thế rõ ràng trong môi trường dễ bị nhiễu điện từ.

Sử dụng IC CD4017 ở đâu?

CD4017 là một mạch tích hợp đa năng thường được sử dụng trong các thiết bị điện tử hiện đại để giải mã tín hiệu và khả năng phân chia tần số.Các tính năng này làm cho nó trở thành một thành phần quan trọng trong các thiết kế mạch yêu cầu quản lý tín hiệu và thời gian chính xác, chẳng hạn như trong hệ thống truyền dữ liệu và viễn thông.Trong các công tắc điều khiển từ xa, CD4017 đảm bảo quy định tín hiệu chính xác, cho phép hoạt động trơn tru và đáng tin cậy.Khả năng đếm tuần tự của nó cũng làm cho nó trở thành một lựa chọn cho các dự án như LED Chasers, nơi nó cung cấp các chuỗi chiếu sáng chất lỏng giúp tăng cường sự hấp dẫn trực quan của các thiết bị và màn hình nghệ thuật.

Với chức năng đếm và mang mạnh mẽ, CD4017 vượt trội trong các ứng dụng yêu cầu đầu ra logic có tổ chức.Nó có giá trị trong các nhiệm vụ liên quan đến trình tự LED phức tạp, trong đó nó cung cấp sự kiểm soát chính xác đối với các mẫu ánh sáng, kết hợp hiệu quả chức năng với sự hấp dẫn thẩm mỹ.Nhiều người chọn CD4017 để có độ tin cậy và dễ sử dụng trong các dự án yêu cầu đầu ra tuần tự lên đến mười bước, chứng minh tính linh hoạt của nó trên một loạt các ứng dụng.

Hiểu về sơ đồ thời gian

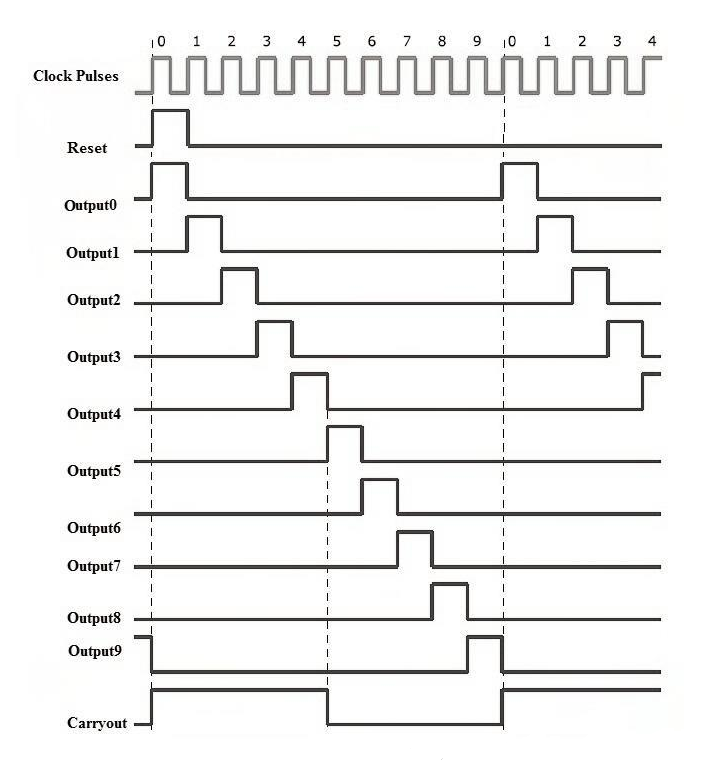

Khi tìm cách mở rộng các khả năng đếm vượt xa phạm vi cơ bản, hãy chuyển sang việc xếp tầng chiến lược của nhiều ICS CD4017.Hình dưới đây cho thấy hoạt động đếm của bộ đếm thập kỷ CD4017 bằng cách sử dụng các dạng sóng, minh họa việc kích hoạt tuần tự các đầu ra để đáp ứng với các xung đồng hồ và điều kiện đặt lại.

Bằng cách phối hợp một cách nghệ thuật các xung đồng hồ với tín hiệu đặt lại, bạn được trao quyền để tinh chỉnh thời gian và trình tự của mỗi lần tăng.Vì mỗi IC trong Cascade chuyên nghiệp phù hợp với những người khác, các sơ đồ thời gian cho thấy sự phức tạp của chúng, cấp các chức năng đếm chính xác.Chúng được áp dụng trong việc tạo ra màn hình ánh sáng tuần tự hấp dẫn hoặc trong các hoạt động lắp ráp tự động chính xác, trong đó cần độ chính xác thời gian.

Mạch CD4017 hoạt động như thế nào?

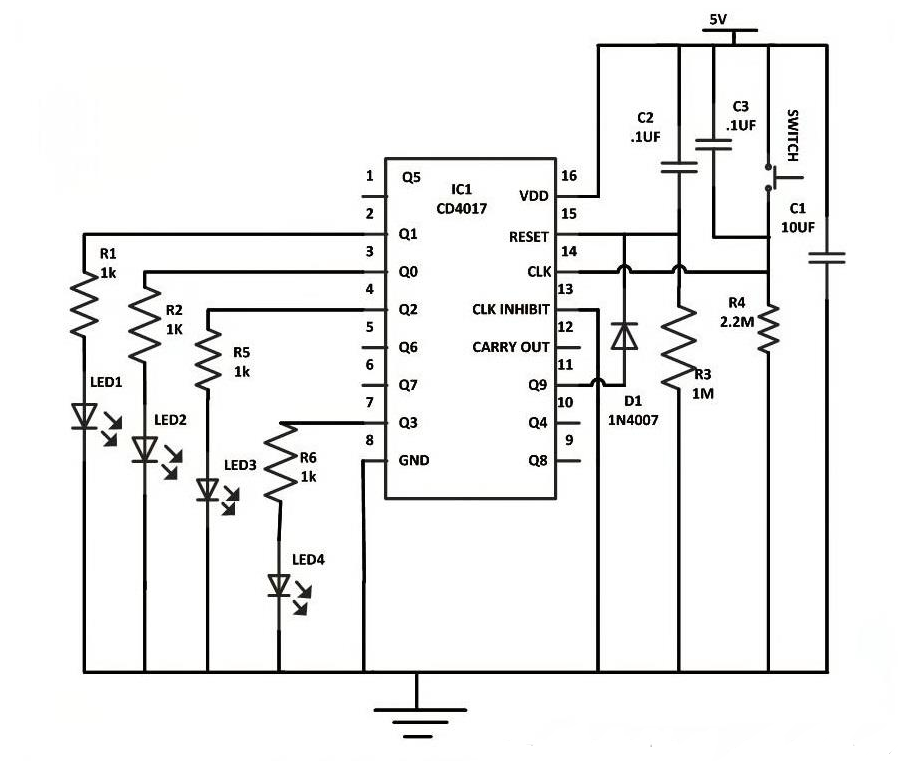

Việc kích hoạt một công tắc thiết lập việc đếm trong chuyển động, bắt đầu cuộc hành trình của bộ đếm từ 0.Mỗi xung hướng đến pin 14 kích hoạt duy nhất các đèn LED, dẫn đến một mẫu phát sáng tiến bộ đặt lại khi đạt được số 9.Hoạt động được chế tạo này phụ thuộc vào sự lựa chọn chu đáo của các bộ phận để duy trì hiệu suất chính xác và phù hợp.Hình dưới đây cho thấy sơ đồ mạch của bộ đếm thập kỷ CD4017, làm nổi bật các kết nối để kích hoạt LED tuần tự bằng cách sử dụng xung đồng hồ và cơ chế đặt lại.

Việc sử dụng các tụ điện và điốt tăng cường sâu sắc các chuyển đổi xung.Các tụ điện ổn định nguồn cung cấp điện áp bằng cách giảm các dao động tiềm năng có thể gây ra số lượng không chính xác.Đồng thời, các điốt đóng vai trò là người bảo vệ, hướng dẫn dòng điện một cách chính xác, do đó ngăn chặn các dòng ngược có thể làm tổn hại hệ thống đếm mong manh.Sự hiện diện của họ trong thiết kế minh họa tầm nhìn xa và xem xét cẩn thận trong việc lựa chọn và sắp xếp các thành phần một cách hiệu quả.

Động lực hoạt động của CD4017

Động lực xung đồng hồ và chuyển động tuần tự

CD4017 là một bộ đếm thập kỷ tiến triển đầu ra của nó để đáp ứng với các xung đồng hồ.Mỗi tín hiệu đồng hồ đẩy bộ đếm về phía trước, cho phép nó điều hướng qua mười đầu ra của nó một cách có trật tự.Sự tiến triển này đạt được bằng cách chuyển từng xung đến các chân được chỉ định, sau đó đạt được trạng thái cao.Điều này tạo thành một chuỗi đầu ra sôi động và có tổ chức.

Đặt lại cơ chế và quy định hài hòa

Một khía cạnh cốt lõi của chức năng của CD4017 là khả năng thiết lập lại cho các thiết lập yêu cầu quay trở lại bắt đầu sau khi hoàn thành chuỗi.Cơ chế này cho phép tái tạo lại số lượng, thúc đẩy khởi động lại hài hòa, giữ cho các quá trình theo chu kỳ chạy trơn tru.Các quy trình công việc có cấu trúc thường dựa vào các điểm đặt lại để duy trì tính liên tục của chất lỏng.Các hệ thống tự động hóa thường xuyên sử dụng các tính năng đặt lại như vậy để duy trì đồng bộ hóa trên các dây chuyền sản xuất, cho phép các hoạt động liền mạch mà không cần giám sát liên tục.

Chuyển đổi pin đầu ra và bối cảnh ứng dụng

Với mỗi tín hiệu đồng hồ, các chân đầu ra (Q0 sang Q9) trải qua quá trình chuyển đổi sang trạng thái cao theo tuần tự.Sự chuyển tiếp này lặp lại một hiệu ứng xếp tầng, trong đó mỗi xung có một đầu ra cụ thể, tương tự như điều hướng một đường dẫn được xác định trước trong một khu vườn nơi mỗi bước được cân nhắc và mong đợi.Cấu hình này phục vụ các ứng dụng bao gồm hiển thị LED, với các chuỗi ánh sáng cụ thể được biên đạo trước.

Khả năng thích ứng của CD4017

Thuộc tính duy nhất của CD4017 xuất hiện từ khả năng thích ứng và độ chính xác của nó trong các trạng thái tuần tự quản lý thông qua các xung đồng hồ cơ bản.Việc xử lý chuyển tiếp liền mạch của nó mở ra những cơ hội rộng lớn trên một số lĩnh vực.Trong các ứng dụng thực tế, tận dụng thiết bị này với tính linh hoạt thường dựa vào sự hiểu biết sáng suốt về động lực thời gian của nó và thiết lập lại khả năng, khuyến khích các nhà thiết kế tạo ra các giải pháp sáng tạo phù hợp với các yêu cầu khác nhau.

Chức năng và khả năng của CD4017

Bộ phận phân chia tần số và bộ đệm đầu ra

CD4017 vượt trội khi phân chia tần số và đầu ra đệm, giúp quản lý và đồng bộ hóa các hoạt động của nhiều mạch được kết nối.Sự phân chia tần số làm giảm tín hiệu tần số cao xuống tần số thấp hơn, được sử dụng rộng rãi trong các ứng dụng thời gian và kiểm soát, bao gồm đồng hồ kỹ thuật số và các metronomes điện tử.Bộ đệm đầu ra củng cố tính toàn vẹn của tín hiệu, duy trì mức năng lượng đầy đủ để đảm bảo các tín hiệu điều khiển hiệu quả các giai đoạn mạch tiếp theo mà không ảnh hưởng đến chất lượng.Tính năng này có giá trị trong các thiết lập mạch phức tạp, CD4017 phân phối hiệu quả các tín hiệu điều khiển trên nhiều đầu ra, giống như một dây dẫn phối hợp một dàn nhạc để tạo ra âm nhạc cộng hưởng.

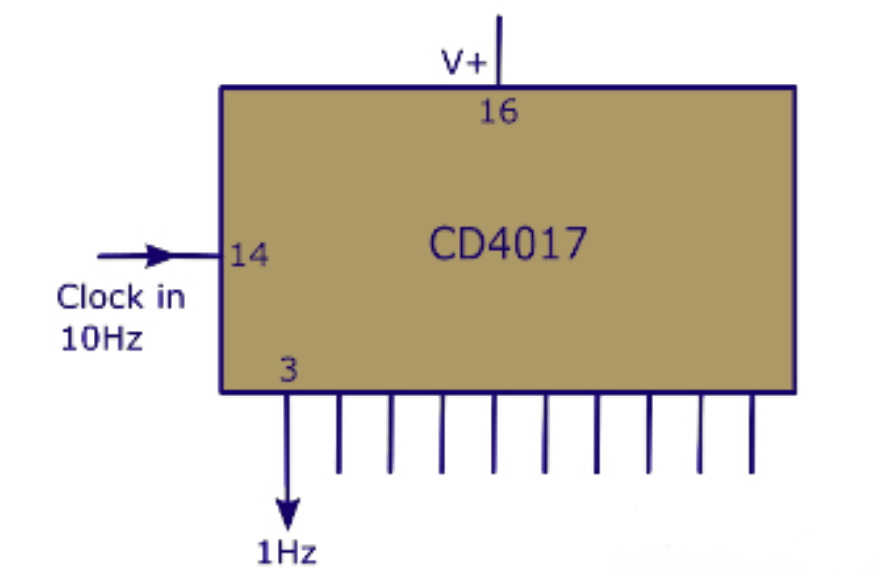

Phân chia tần số CD4017

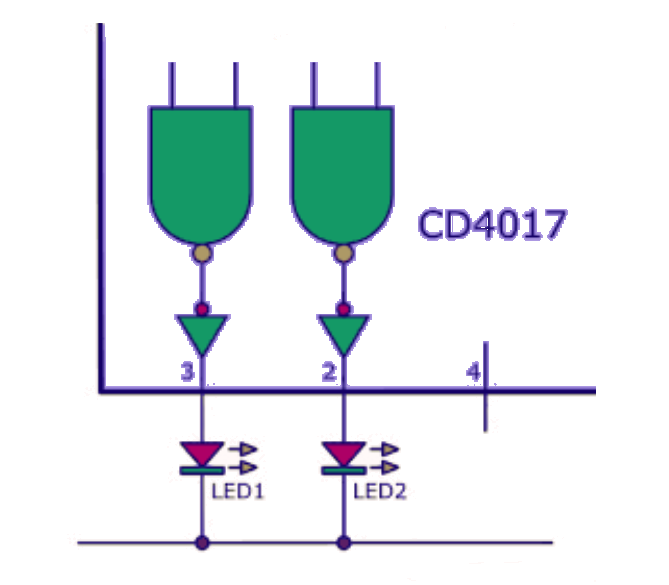

Bộ đệm đầu ra CD4017

Vai trò của ghim kiểm soát: Đặt lại và bật đồng hồ

Đặt lại và cho phép đồng hồ là các chân điều khiển ở trung tâm của khả năng điều chỉnh và ổn định chức năng của CD4017.Chân đặt lại là tuyệt vời để tái tạo bộ đếm vào trạng thái cài đặt sẵn trong quá trình khởi động hoặc đồng bộ hóa.Trong các thiết kế mạch, đồng bộ hóa thành phần là cần phải ngăn ngừa các lỗi logic.Đồng hồ cho phép pin bổ sung cho điều này bằng cách điều chỉnh việc thu các xung đồng hồ, kiểm soát các hoạt động đếm.Bằng cách quản lý các xung đồng hồ một cách chọn lọc, nó đảm bảo bộ đếm hoạt động hài hòa với các chức năng mạch dự định, tránh các dao động không mong muốn.Cùng với nhau, các tính năng này thể hiện một cách tiếp cận kiểm soát tinh vi, giống như các nhà điều hướng lão luyện lái qua các vùng nước đầy thách thức.

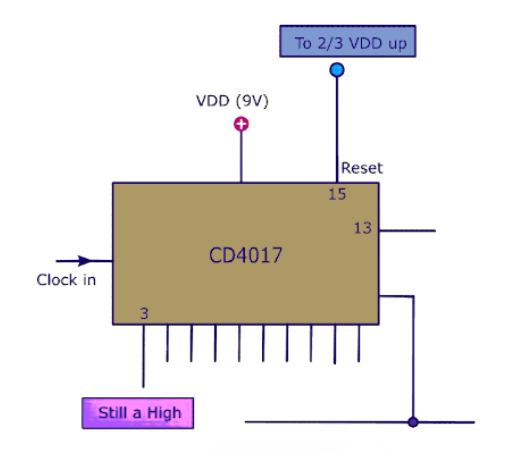

CD4017 Đặt lại pin

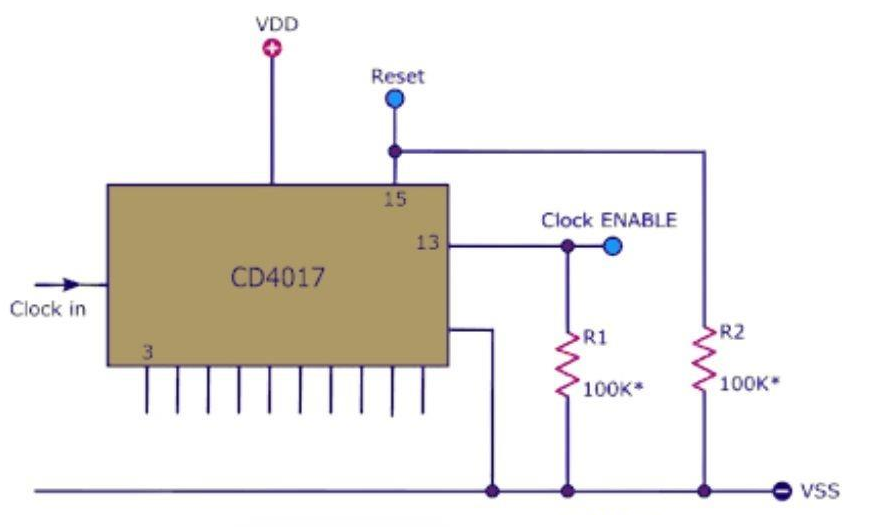

Mã PIN cho phép đồng hồ CD4017

Sử dụng IC CD4017 để đếm tuần tự

Để sử dụng IC CD4017 một cách hiệu quả, hãy bắt đầu bằng cách đặt điện áp nguồn trong phạm vi chấp nhận từ 3V đến 15V.Nếu bạn đang làm việc với biến thể HEF4017, hãy đảm bảo điện áp không vượt quá 15V.Kết nối chân VDD với thiết bị đầu cuối dương của nguồn điện và chân GND với thiết bị đầu cuối âm.Những kết nối này cung cấp cho IC.

CD4017 là một bộ đếm thập kỷ, có nghĩa là nó được tính từ 0 đến 9 theo cách tuần tự.Mỗi cạnh tăng của xung đồng hồ (áp dụng cho đồng hồ (CLK) PIN) kích hoạt bộ đếm để tiến lên một bước.IC có mười chân đầu ra được dán nhãn Q0 đến Q9 và mỗi chân tương ứng với một trong các số đếm.Khi tín hiệu đồng hồ tiến triển, các đầu ra kích hoạt từng cái một, bắt đầu từ Q0 và kết thúc tại Q9.Khi Q9 được kích hoạt, bộ đếm đặt lại cho Q0 và chu kỳ lặp lại.

Để quan sát trực quan chuỗi đầu ra, bạn có thể kết nối các điện trở và đèn LED với các chân đầu ra (Q0 đến Q9).Các đèn LED sẽ sáng theo trình tự, giúp theo dõi hoạt động của bộ đếm dễ dàng hơn.Đồng hồ ức chế (CI) pin kiểm soát xem bộ đếm tiến bộ hay tạm dừng.Khi chân CI cao, bộ đếm dừng phản hồi xung đồng hồ.Khi nó thấp, bộ đếm tiếp tục hoạt động bình thường.

PIN thực hiện (CO) đóng vai trò là một chỉ số về hoàn thành chu kỳ đầy đủ.Chân này tăng cao khi số lượng đạt 10 (q9) và vẫn cao trong một nửa chu kỳ tiếp theo (năm xung đồng hồ).PIN CO rất hữu ích cho việc xếp tầng nhiều IC CD4017, cho phép chúng đếm vượt quá mười bằng cách liên kết đầu vào và đầu ra của chúng.

CD4017 Đèn LED chạy

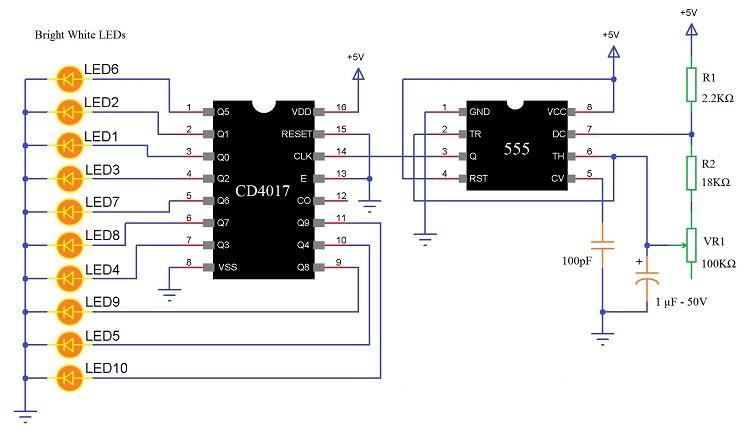

Mạch ví dụ CD4017

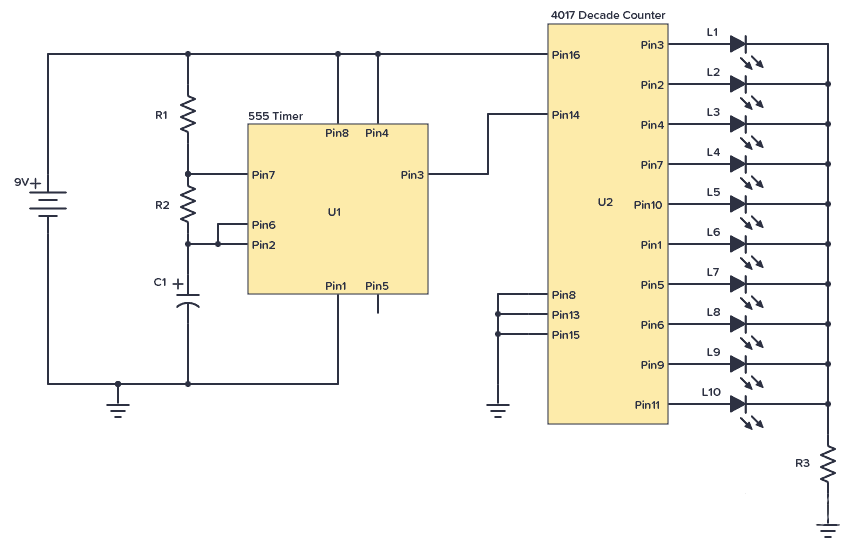

Một trong những ứng dụng phổ biến nhất của IC CD4017 là tạo màn hình "Chạy đèn LED".Trong thiết lập này, IC bộ hẹn giờ 555 được cấu hình ở chế độ Astable để tạo tín hiệu đồng hồ liên tục.Tín hiệu này điều khiển bộ đếm CD4017, khiến các đèn LED được kết nối với các chân đầu ra (Q0, Q9) sáng lên tuần tự.Kết quả là một hiệu ứng ánh sáng chuyển động là lý tưởng cho các dự án như ánh sáng trang trí, màn hình lễ hội hoặc thậm chí là các thí nghiệm giáo dục.

Ở đây, cách thức hoạt động của nó: Khi bộ đếm tiến qua Q0 đến Q9, đèn LED sáng lên mỗi lần.Khi Q9 được kích hoạt, bộ đếm đặt lại cho Q0 và trình tự bắt đầu lại.Nếu bạn muốn có một chuỗi ngắn hơn, bạn có thể kết nối bất kỳ chân đầu ra nào (ví dụ: Q6) với mã PIN RESET (MR) chính (MR).Điều này làm cho bộ đếm được đặt lại trước đó trong chu kỳ, giới hạn màn hình ở ít đèn LED hơn (ví dụ: Q0 đến Q5).Thiết lập này có khả năng thích ứng cao.Bằng cách thay đổi kết nối pin hoặc sửa đổi tín hiệu đồng hồ, bạn có thể tạo các mẫu và hiệu ứng khác nhau.Ví dụ: bạn có thể điều chỉnh chuỗi kích hoạt để tạo ra nhấp nháy, mờ dần hoặc hiển thị trực quan khác tùy thuộc vào nhu cầu của bạn.

Sơ đồ IC CD4017

Phần	Giá trị	Ghi chú
R1, R2, R3	10 kΩ	Ba điện trở tiêu chuẩn
C1	4,7 f	Tụ điện phân cực
L1 đến L10	DẪN ĐẾN	Điốt phát sáng tiêu chuẩn
U1	NE555	555 TIMER IC
U2	CD4017b	Bộ đếm 4017 thập kỷ

Danh sách thành phần

Làm thế nào để đặt tốc độ chạy trên mạng?

Tốc độ mà đèn LED sáng lên (tốc độ chạy trên mạng) được xác định bởi tần số của tín hiệu đồng hồ được tạo bởi IC hẹn giờ 555.Tần suất, được đo bằng Hertz (Hz), chỉ ra trình tự tiến triển nhanh như thế nào.Chẳng hạn, tín hiệu đồng hồ với tần số 10 Hz sẽ đạp xe qua tất cả mười đèn LED trong một giây.

Bạn có thể tính toán tần số bằng công thức:

Trong công thức này:

• R1 và R2 là điện trở,

• C1 là một tụ điện.

Để tránh làm hỏng IC hẹn giờ 555, hãy đảm bảo R1 có điện trở ít nhất 1 kΩ.Điều chỉnh các giá trị của R1, R2 và C1 cho phép bạn điều chỉnh tốc độ mà đèn LED sáng lên.Tần số cao hơn dẫn đến chuyển đổi nhanh hơn, trong khi tần số thấp hơn làm chậm chúng.Bạn có thể sử dụng máy tính hẹn giờ 555 để thử nghiệm các giá trị điện trở và tụ điện khác nhau.Công cụ này giúp bạn tìm thấy sự kết hợp lý tưởng để đạt được tốc độ chớp mắt mong muốn.Bằng cách điều chỉnh các thành phần này, bạn có thể tùy chỉnh hiệu ứng "Đèn LED" cho phù hợp với nhiều kiểu dáng và yêu cầu dự án, tăng cường cả chức năng và sự sáng tạo của thiết kế của bạn.

Cascading của bộ đếm IC CD4017

Sử dụng các kỹ thuật xếp tầng với các bộ đếm CD4017 mở khóa tiềm năng đáng kể để mở rộng khả năng đếm một cách liền mạch.Sự tích hợp cẩn thận của nhiều chip CD4017 đẩy giới hạn đếm vượt xa tiêu chuẩn 10. Ví dụ: thiết lập cấu hình tầng được suy nghĩ kỹHệ thống cho hiệu quả và độ chính xác.Hình dưới đây cho thấy một sơ đồ sơ đồ để kết nối hai bộ đếm thập kỷ CD4017 theo chuỗi, trình bày cách mở rộng phạm vi đếm bằng cách sử dụng chân mang của bộ đếm thứ nhất để kích hoạt đầu vào đồng hồ của bộ đếm thứ hai.

Xếp tầng hai bộ đếm IC 4017 cho 17 đầu ra

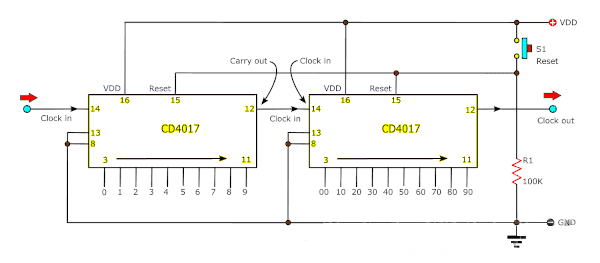

Sử dụng hai bộ đếm IC 4017 có thể mở rộng số lượng đầu ra từ 10 đến 17 bằng cách làm theo một vài bước.Đầu tiên, kết nối chân "mang" (chân 12) của bộ đếm đầu tiên (IC1) với chân "đầu vào đồng hồ" (chân 14) của bộ đếm thứ hai (IC2), đảm bảo IC2 chỉ bắt đầu đếm sau khi IC1 hoàn thành chu kỳ của nó.Cả hai IC nên chia sẻ một tín hiệu đồng hồ để duy trì đồng bộ hóa.Tiếp theo, hãy nối chân chân "đặt lại" (chân 15) và chân "cho phép đồng hồ" (chân 13) trên cả hai IC để ngăn chặn các thiết lập lại hoặc gián đoạn tình cờ.Để điều khiển thủ công, thêm điện trở 100K nối tiếp với công tắc tạm thời vào chân đặt lại, cho phép các bộ đếm được đặt lại mà không gây ra sự bất ổn.

Trình tự hoạt động như sau: IC1 tạo ra 9 đầu ra đầu tiên trong chu kỳ của nó và trên xung thứ 10, tín hiệu "thực hiện" kích hoạt IC2, bắt đầu trình tự của nó.Thiết lập này đảm bảo sự chuyển đổi suôn sẻ giữa IC1 và IC2, dẫn đến 17 đầu ra có thể sử dụng.Cấu hình này là lý tưởng cho các dự án quy mô vừa phải như hệ thống tự động hóa từng bước, trình tự đèn LED hoặc bảng điều khiển sự kiện cơ bản.

Xếp tầng ba bộ đếm IC 4017 cho 25 đầu ra

Thêm IC thứ ba 4017 vào Cascade mở rộng trình tự đầu ra lên 25 bước, nhưng nó cũng yêu cầu các điều khiển bổ sung để đảm bảo mỗi IC hoạt động theo đúng thứ tự, giảm thiểu lỗi và duy trì trình tự đáng tin cậy.Mã pin "mang" của IC đầu tiên (IC1) kết nối với "đầu vào đồng hồ" của IC thứ hai (IC2), giống như trong thiết lập hai IC, trong khi mã PIN "thực hiện" của IC2 đến"Đầu vào đồng hồ" của IC thứ ba (IC3).Để đồng bộ hóa thao tác, mỗi IC chờ phần trước hoàn thành chu kỳ của nó trước khi bắt đầu IC2 chỉ được tính sau khi IC1 hoàn thành chuỗi của nó và IC3 vẫn nhàn rỗi cho đến khi IC2 hoàn thành đầu ra.Để cải thiện thời gian trình tự, các thành phần trung gian như bộ đa biến có thể điều chỉnh được có thể được thêm vào giữa các IC để đảm bảo thời gian chính xác, ngăn các tín hiệu chồng chéo và đảm bảo chuyển đổi trơn tru giữa các bộ đếm.Cấu hình này rất phù hợp cho các tác vụ phức tạp như hiển thị ánh sáng kỹ thuật số, sự kiện tuần tự kích hoạt trong các hệ thống công nghiệp hoặc các quy trình tự động hóa nhiều giai đoạn.

Cascading bốn bộ đếm IC 4017 cho 33 đầu ra

Bằng cách thêm IC 4017 thứ tư vào Cascade, bạn có thể tạo tối đa 33 đầu ra tuần tự, làm cho thiết lập này có khả năng mở rộng và lý tưởng cho các dự án yêu cầu các chuỗi rộng rãi.Để mở rộng dòng thác, kết nối chân "mang" của IC thứ ba (IC3) với chân "đầu vào đồng hồ" của IC thứ tư (IC4), theo cùng một mẫu như trước.Mỗi IC chỉ bắt đầu đếm sau khi IC trước hoàn thành chu kỳ của nó, vì vậy để duy trì sự đồng bộ hóa chính xác, hãy xem xét sử dụng các mạch có thể điều trị bổ sung hoặc chậm trễ cho thời gian chính xác.Để tăng cường độ ổn định và kiểm soát, hãy nối liền các chân "đặt lại" và "cho phép đồng hồ" trên cả bốn IC để ngăn chặn các thiết lập lại tình cờ và, nếu cần điều khiển thủ công, bao gồm các công tắc tạm thời với điện trở.Để tránh sự chồng chéo tín hiệu, sử dụng các tín hiệu xung rõ ràng và khác biệt giữa các IC, giới thiệu sự chậm trễ nhỏ giữa các chuyển đổi khi cần thiết.Thiết lập tầng bốn IC này rất hữu ích cho các hệ thống tiên tiến như chiếu sáng sân khấu, máy phân loại tự động hoặc các ứng dụng đếm công nghiệp quy mô lớn.

Các ứng dụng của CD4017 trong thiết kế mạch

• Tạo các mẫu ánh sáng động và màn hình LED.

• Hoạt động như một bộ ghép kênh cho định tuyến tín hiệu hoặc dữ liệu.

• Kiểm soát tuần tự đầu vào trong máy trộn âm thanh và các hệ thống tương tự.

• Chuyển đổi và điều khiển thời gian trong các mạng cảm biến.

• Tích hợp vào hệ thống nhà thông minh để tự động hóa.

• Lái xe quy trình công nghiệp tự động yêu cầu thời gian chính xác.

Các lựa chọn thay thế và tương đương của CD4017

CD4017beThì CD4017bm96Thì CD4017bpwr, CD4017bnsr, CD4017bee4, CD4017bmThì CD4017bpw, CD4017bm96g4, CD4017bmg4, CD4017BFThì CD4017bf3a.

Phần kết luận

IC CD4017 nổi bật như một thành phần linh hoạt và thực tế cho các mạch điện tử hiện đại.Khả năng thực hiện đếm và giải mã tuần tự của nó làm cho nó trở thành một công cụ vô giá trong việc tạo ra các thiết kế hiệu quả và nhỏ gọn.IC này đơn giản hóa các nhiệm vụ phức tạp, làm cho nó lý tưởng cho cả các dự án sở thích và mục đích giáo dục.Tích hợp CD4017 vào các ứng dụng khác nhau, bạn có thể đạt được điều khiển chính xác và tăng cường chức năng của các dự án điện tử, thể hiện vai trò của nó trong sự phát triển của thiết kế mạch.
