Khám phá RAM khối trong loạt SP3 SP3: Các tính năng, sự khác biệt và tối ưu hóa

Hướng dẫn này khám phá vai trò của RAM khối trong sê -ri SP3 của Xilinx, với công suất lên tới 1,87 Mbit và sử dụng đa năng như bộ đệm dữ liệu, FIFOS và bộ đệm.Nó giải thích cách khối RAM tăng hiệu suất hệ thống thông qua tính linh hoạt và so sánh nó với RAM phân phối.Bằng cách hiểu các tính năng của nó, bạn có thể tối ưu hóa RAM khối cho các thiết kế hệ thống hiệu quả và mạnh mẽ hơn.

Danh mục

Tổng quan

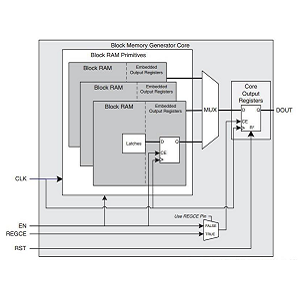

Block Ram (BRAM) là một thành phần quan trọng trong các FPGA hiện đại, đặc biệt là trong loạt SP3 của Xilinx.SP3 FPGA cung cấp hai loại RAM: RAM khối và RAM phân phối, mỗi loại được thiết kế cho các tác vụ xử lý dữ liệu cụ thể.Nó cung cấp tới 1,87 Mbit của RAM khối, được sử dụng cho các tác vụ như bộ nhớ đệm dữ liệu, cấu trúc FIFO và đệm trong các hệ thống hiệu suất cao.Mỗi đơn vị RAM khối có dung lượng 18 kbit và hỗ trợ chức năng cổng kép thực sự.Điều này có nghĩa là nó bao gồm hai bus dữ liệu 36 bit độc lập để các hoạt động đọc và ghi đồng thời, tối đa hóa hiệu quả.Bạn có thể định cấu hình nó dưới dạng RAM một cổng đơn với băng thông lên tới 72 bit hoặc RAM cổng kép với băng thông 36 bit, cho phép linh hoạt cho các nhu cầu truy cập dữ liệu khác nhau.

Các đơn vị RAM khối cũng có thể được xếp tầng lên tới 104 đơn vị có thể kết nối liền mạch để mở rộng dung lượng bộ nhớ và hỗ trợ các tác vụ xử lý phức tạp hơn.Tính năng này cho phép xây dựng các hệ thống bộ nhớ đa năng với tỷ lệ khung hình tùy chỉnh và chuyển đổi băng thông dữ liệu.Trong thực tế, RAM khối tăng cường hiệu suất trong các ứng dụng yêu cầu truy cập dữ liệu nhanh, chẳng hạn như xử lý tín hiệu số (DSP).Khả năng thực hiện các hoạt động đọc/ghi nhanh của nó giúp cải thiện thông lượng và giảm độ trễ, trong khi các hoạt động tương đương đảm bảo độ tin cậy của dữ liệu.Thiết kế cổng kép và khả năng xếp tầng làm cho Block Ram trở thành một công cụ mạnh mẽ để tạo ra các kiến ​​trúc bộ nhớ hiệu quả.Khi nhu cầu xử lý dữ liệu tốc độ cao tăng lên, sự hiểu biết và tận dụng tiềm năng RAM khối ngày càng quan trọng trong thiết kế hệ thống dựa trên FPGA.

Sự khác biệt với RAM phân tán

RAM khối yêu cầu sử dụng đầy đủ trong một trường hợp duy nhất, có nghĩa là nếu cần ít bộ nhớ hơn những gì đơn vị RAM khối cung cấp, phần không sử dụng sẽ không có sẵn cho các mục đích khác.Điều này có thể dẫn đến sự thiếu hiệu quả và tài nguyên lãng phí, đặc biệt là trong các hệ thống có nhu cầu bộ nhớ động hoặc dao động.Ngược lại, RAM phân tán cung cấp tính linh hoạt cao hơn bằng cách cho phép phân bổ chính xác chỉ bộ nhớ cần thiết, làm cho nó trở nên lý tưởng cho các ứng dụng có yêu cầu thay đổi, chẳng hạn như xử lý dữ liệu thời gian.Những khác biệt về kiến ​​trúc này ảnh hưởng đến các chiến lược thiết kế, với RAM phân tán thường cho phép quản lý tài nguyên hiệu quả hơn, giảm mức tiêu thụ năng lượng và cải thiện hiệu suất hệ thống.Lựa chọn giữa RAM khối và RAM phân phối phụ thuộc vào ứng dụng cụ thể, cân bằng khả năng mở rộng, hiệu suất và hiệu quả chi phí.
