Mọi thứ về bộ điều chỉnh điện áp LM7809

Quy định điện áp là một chìa khóa của các thiết bị điện tử hiện đại, đảm bảo hiệu suất và độ tin cậy nhất quán trên các ứng dụng khác nhau.Bộ điều chỉnh điện áp LM7809 minh họa cho sự cần thiết này bằng cách cung cấp đầu ra 9V ổn định, cho phép hoạt động liền mạch cho các thiết bị nhạy cảm với dao động điện áp.Cho dù cung cấp năng lượng cho các bộ vi điều khiển, cảm biến hoặc trình điều khiển động cơ, LM7809 nổi bật vì tính đơn giản, độ tin cậy và khả năng thích ứng của nó.Bài viết này đào sâu vào các tính năng, thông số kỹ thuật và ứng dụng của LM7809, cung cấp những hiểu biết có giá trị cho bạn nhằm mục đích tối ưu hóa quy định điện áp trong các dự án của họ.

Danh mục

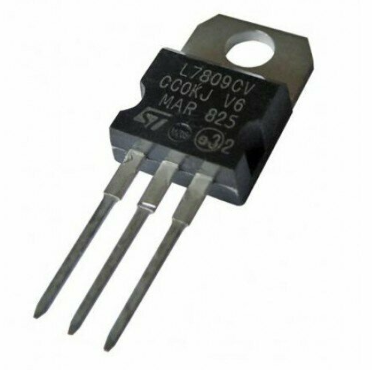

Tổng quan về bộ điều chỉnh điện áp LM7809

Các LM7809 là một IC điều chỉnh điện áp tích cực đáng tin cậy, nổi tiếng là cung cấp đầu ra 9V ổn định trong các ứng dụng khác nhau.Với khả năng xử lý các dòng điện từ 1a đến 1.5A, nó tìm thấy việc sử dụng rộng rãi trong các lĩnh vực như robot và hệ thống nhúng, trong đó cung cấp điện áp nhất quán là nghiêm trọng.Để đạt được hiệu suất tối ưu, LM7809 yêu cầu điện áp đầu vào ít nhất 11V, duy trì khoảng không tối thiểu 2V để cung cấp đầu ra được quy định.Thiết kế một nguồn điện thích hợp với dự trữ đầu vào đầy đủ là cần thiết để đảm bảo hiệu quả và ngăn chặn sự gián đoạn trong dòng điện.

Với sự hỗ trợ cho điện áp đầu vào cao tới 35V, LM7809 chứng tỏ khả năng thích ứng cao với các môi trường nơi dao động điện áp là phổ biến, chẳng hạn như thiết bị điện tử ô tô và dụng cụ hiện trường.Khả năng xử lý tăng điện áp của nó giúp tăng cường độ tin cậy, làm cho nó trở thành một lựa chọn ưa thích cho bạn quản lý các hệ thống với các điều kiện đầu vào thay đổi.Tuy nhiên, việc quản lý tản nhiệt được sử dụng, vì chênh lệch điện áp giữa đầu vào và đầu ra tạo ra nhiệt.Thiết kế nhiệt phù hợp, bao gồm cả việc sử dụng các tản nhiệt thích hợp, được yêu cầu để đảm bảo hoạt động hiệu quả và mở rộng tuổi thọ của thiết bị.

Các tính năng tích hợp như tắt máy và bảo vệ ngắn mạch tiếp tục tăng cường độ tin cậy của LM7809, bảo vệ nó trong điều kiện bất lợi.Những biện pháp bảo vệ này làm cho cơ quan quản lý có giá trị trong cả bối cảnh thương mại và giáo dục, không chỉ cung cấp hiệu suất đáng tin cậy mà còn là cơ hội để học thực hành về an toàn mạch.Các biện pháp bảo vệ nhúng này góp phần vào tính thực tế của nó trong các ứng dụng đòi hỏi độ tin cậy cao và bảo trì thấp, củng cố vai trò của nó như là IC điều chỉnh điện áp đa năng.

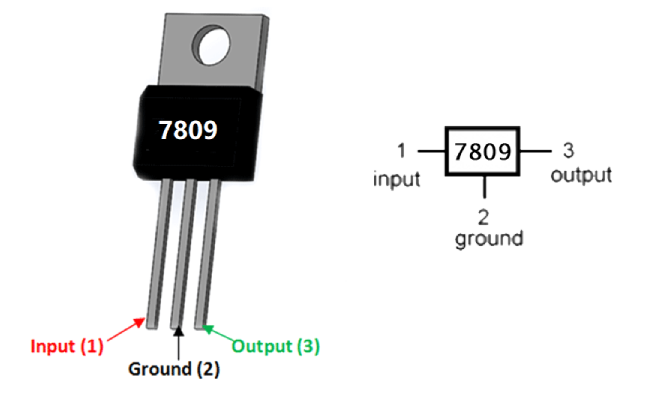

Bố cục pin

Số pin số	Tên pin	Sự miêu tả
1	Đầu vào (V+)	Điện áp đầu vào không được kiểm soát
2	Đất	Kết nối với mặt đất
3	Đầu ra (VO)	Đầu ra quy định +9V

Đặc trưng

Tính năng	Chi tiết
Phạm vi đầu ra hiện tại	1A đến 1.5A
Hiệu quả chi phí	Đúng
Phù hợp ứng dụng	Ứng dụng thương mại
Điện áp đầu ra	Đầu ra 9V ổn định và nhất quán
Điện áp đầu vào tối đa	35V DC
Tiêu thụ hiện tại dự phòng	Cực kỳ thấp, chỉ 8mA
Điện áp đầu vào cần thiết tối thiểu	11v
Điện áp đầu vào cho phép tối đa	35V
Tỷ lệ từ chối cấp nguồn (PSRR)	55 dB
Dung sai điện áp đầu ra	9V ± 4%
Điện áp bỏ học (VI-VO)	2.0V
Loại đầu ra	Đã sửa
Bảo vệ nhiệt và hiện tại	Quá tải nhiệt bên trong và dòng điện ngắn mạch Giới hạn
Nhiệt độ điểm nối tối đa	125 ° C.
Loại gói	TO-220, TO-3, KTE

Thông số kỹ thuật

Kiểu	Tham số
Cung cấp danh nghĩa hiện tại	5 Ma
Dòng điện hoạt động	8 Ma
Cấu hình đầu ra	Tích cực
Điện áp bỏ học (Max)	TYP 2V @ 1A
Vị trí thiết bị đầu cuối	ĐƠN
Các tính năng bảo vệ	Quá nhiệt độ, ngắn mạch
Điện áp bỏ học	2V
Điện áp bỏ học1-nom	2V
Độ chính xác điện áp đầu ra	4%

Cân nhắc nhiệt cho bộ điều chỉnh điện áp 7809

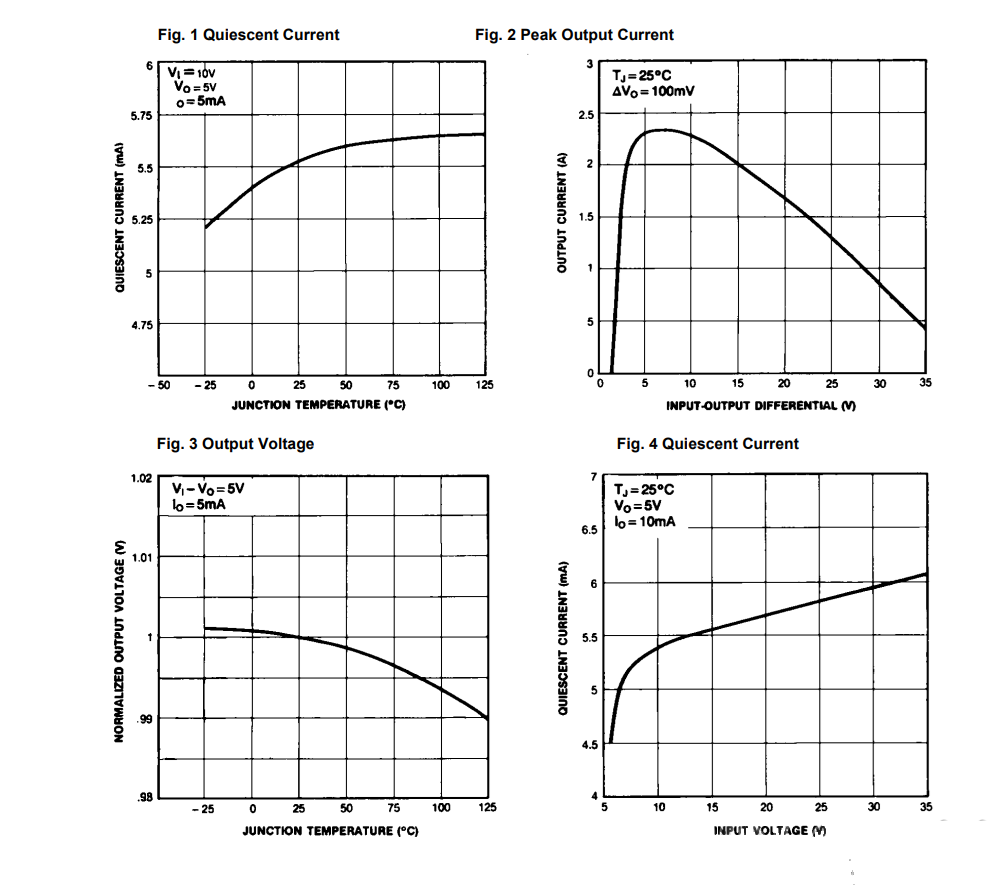

LM7809 Đặc điểm hiệu suất điển hình

Nổi tiếng 7809 Bộ điều chỉnh điện áp nổi tiếng không chỉ vì độ chính xác của nó trong sản lượng mà còn vì khả năng đặc biệt của nó để cung cấp một nguồn cung cấp điện áp cực kỳ trơn tru, thường vượt qua nhiều bộ chuyển đổi DC-DC về mặt này.Tuy nhiên, tạo ra nhiều nhiệt là một sản phẩm phụ đáng chú ý của thuộc tính này.Độ mịn vượt trội này phần lớn là do sự hiện diện của bóng bán dẫn vượt qua ở đầu ra, đóng vai trò chính trong việc kiềm chế điện áp dư thừa.

Để phân biệt lượng công suất tiêu tán, người ta có thể áp dụng công thức: (điện áp đầu vào - điện áp đầu ra) X dòng đầu ra.Giả sử điện áp đầu vào là 12V với dòng điện đầu ra tương ứng là 1A.Trong tình huống này, sự phân tán năng lượng được tính là 3 watt, cho thấy các chiến lược quản lý nhiệt hiệu quả, như tản nhiệt, được khuyến khích.

Sự cần thiết cho việc quản lý nhiệt trở nên rõ ràng khi bộ điều chỉnh tiêu tán vượt qua 1,25 watt, ngưỡng vượt quá mức cần làm mát bổ sung.Trong thiết kế mạch, đảm bảo tản nhiệt đủ là một nhiệm vụ cuối cùng hữu ích để duy trì cả hiệu suất và độ tin cậy của hệ thống.

Sử dụng 7809 cho nguồn điện 9V ổn định

Bộ điều chỉnh 7809 điện áp đóng vai trò cuối cùng trong việc cung cấp công suất 9V đáng tin cậy trong các kịch bản trong đó môi trường đầu vào có thể thay đổi.Nó xử lý hiệu quả các điện áp đầu vào trong khoảng từ 11V đến 35V, đảm bảo dòng đầu ra ổn định thường vượt quá 1A, với khả năng cực đại đạt tới 2.2A.Điều này làm cho nó trở thành một lựa chọn phù hợp cho bạn, những người coi trọng sự tin cậy.

Khi nguồn năng lượng được đặt cách vị trí cài đặt hơn 10 inch, việc kết hợp một tụ điện đầu vào từ 0,33UF trở lên là nên sử dụng.Việc chọn tụ điện có điện trở loạt tương đương thấp (ESR) có thể giúp giảm mất năng lượng.Các cấu hình này đóng một vai trò đáng chú ý trong việc tăng hiệu suất của bộ điều chỉnh điện áp, chủ yếu trong việc duy trì sự ổn định giữa các điều kiện khác nhau.

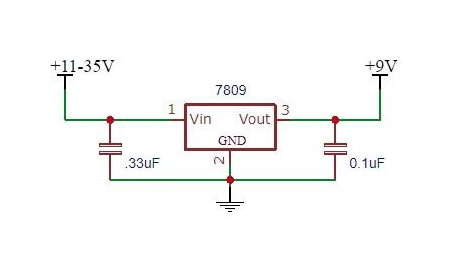

7809 9V Điều chỉnh với mũ bỏ qua

L7809 đóng vai trò là bộ điều chỉnh điện áp +9V

Thêm một tụ điện đầu ra 0,1UF tùy chọn có thể tăng cường phản ứng thoáng qua của 7809 đáng kể.Điều này dẫn đến những cải tiến đáng chú ý khi đối mặt với sự dao động trong tải trọng hoặc điện áp đầu vào, do đó làm tăng khả năng phục hồi tổng thể của hệ thống.Mặc dù thường được thực hành, thật sâu sắc khi khám phá các cấu hình tùy chỉnh phù hợp với các yêu cầu môi trường cụ thể.

Các mô hình tương đương

• LM7806

• LM7824

• LM7815

• LM7812

• LM317

• LM7905

• LM7912

Ứng dụng

Vi điều khiển và cảm biến

LM7809 được sử dụng rộng rãi để cung cấp đầu ra 9V nhất quán, chủ yếu phù hợp với các bộ vi điều khiển và cảm biến.Khả năng của thiết bị này để duy trì hiệu suất mặc dù điện áp đầu vào dao động hỗ trợ tính toàn vẹn của dữ liệu cảm biến nhạy cảm và các hoạt động vi điều khiển, cuối cùng tăng cường độ bền của các hệ thống điện tử.Đảm bảo quy định điện áp hiệu quả thường được theo đuổi trong các ứng dụng thực tế để tránh các vấn đề như tham nhũng hoặc mất dữ liệu trong vi điều khiển.

Giảm điện áp

Khi cần giảm kích thước chính xác từ điện áp cao hơn xuống 9V, LM7809 vượt trội do sự thành thạo của nó trong việc giảm thiểu sự không nhất quán điện áp.Tính năng này đặc biệt có giá trị trong các kịch bản trong đó các thiết bị, như hệ thống tự động hóa gia đình tinh vi hoặc thiết bị điện tử di động, dễ bị đe dọa quá điện áp.Việc tích hợp LM7809 làm giảm khả năng gây hại do các biến thể điện áp đầu vào.

Khung cung cấp năng lượng

Trong các hệ thống cung cấp năng lượng, LM7809 được công nhận là cung cấp đầu ra nhất quán, hữu ích cho các hoạt động thường xuyên.Trong cả hai môi trường công nghiệp và thiết bị điện tử tiêu dùng, nó ngăn chặn sự gián đoạn điện năng có thể dẫn đến sự suy giảm đắt tiền hoặc quản lý sai dữ liệu.Bảo vệ nhiệt tích hợp của nó bổ sung một lớp khả năng phục hồi, cho phép LM7809 xử lý các điều kiện thoáng qua thường gặp trong môi trường.

Trình điều khiển động cơ

Khi được sử dụng trong các thiết lập trình điều khiển động cơ, LM7809 cung cấp độ ổn định cần thiết cho động cơ để thực hiện một cách nhất quán.Thuộc tính này là chính cho các ứng dụng như robot hoặc sản xuất chính xác, trong đó động cơ phải hoạt động ở tốc độ hoặc hình xuyến được chỉ định.Khả năng của bộ điều chỉnh trong dao động điện áp mịn đảm bảo hiệu quả hoạt động được duy trì.

Sạc pin và năng lượng mặt trời

Trong sạc pin và hệ thống năng lượng mặt trời, LM7809 đóng vai trò cơ bản trong việc cung cấp điện áp sạc liên tục, do đó kéo dài thời lượng và hiệu quả của pin.Nó chủ yếu có lợi trong các hệ mặt trời với điện áp đầu vào thay đổi trong suốt cả ngày.Việc tích hợp LM7809 hỗ trợ chu kỳ sạc được tối ưu hóa trong các điều kiện đầu vào khác nhau.

Vi điều khiển

Hoạt động như một nguồn năng lượng chính cho các bộ vi điều khiển, LM7809 giảm thiểu những thách thức liên quan đến độ nhạy và tính nhất quán của công suất.Cung cấp nguồn cung cấp năng lượng ổn định được sử dụng trong các thiết lập phức tạp trong đó độ ổn định công suất chính xác đảm bảo hoạt động liền mạch của các nhiệm vụ điều khiển vi xử lý.

Bộ điều chỉnh có thể điều chỉnh và quản lý hiện tại

LM7809 có giá trị như là một phần của các hệ thống điều chỉnh có thể điều chỉnh, trong đó các mức điện áp khác nhau là cần thiết cho các giai đoạn riêng biệt.Nó cũng hỗ trợ trong các tình huống cần các hạn chế hiện tại, bảo vệ các thiết bị liên kết với các thiết bị bất ngờ.Bằng cách kết hợp LM7809, bạn có thể đảm bảo không chỉ hằng số điện áp mà còn là quản lý hiện tại hiệu quả, một sự xem xét có thể vắng mặt trong các thiết kế hệ thống rộng hơn.

Hệ thống cung cấp kép

Trong các hệ thống cung cấp kép yêu cầu phòng thủ phân cực đầu ra, LM7809 cung cấp sự bảo vệ chống lại các kết nối không chính xác.Khía cạnh này được yêu cầu trong các thiết kế điện tử phức tạp trong đó phân cực ngược có thể dẫn đến thiệt hại thành phần.Khả năng của LM7809 để chịu đựng các điều kiện như vậy mà không mất hiệu suất giới thiệu khả năng phục hồi lớn, góp phần hoạt động hệ thống không bị gián đoạn.

Mô hình CAD

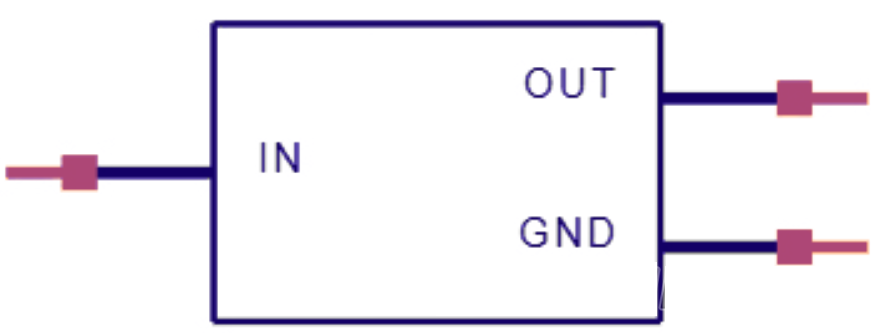

Biểu tượng

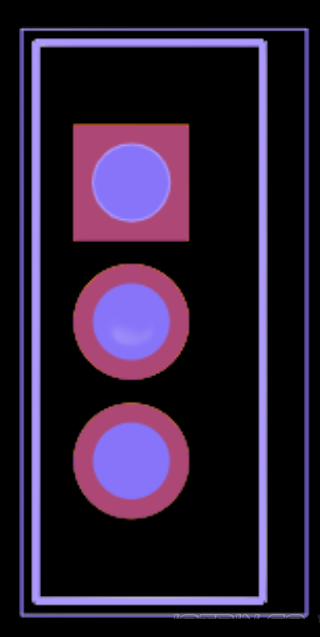

Dấu chân

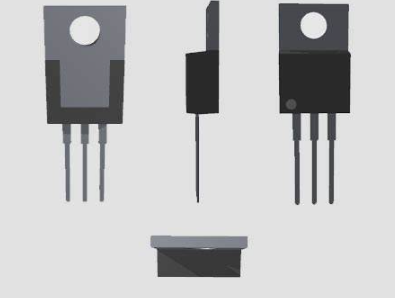

Mô hình 3D

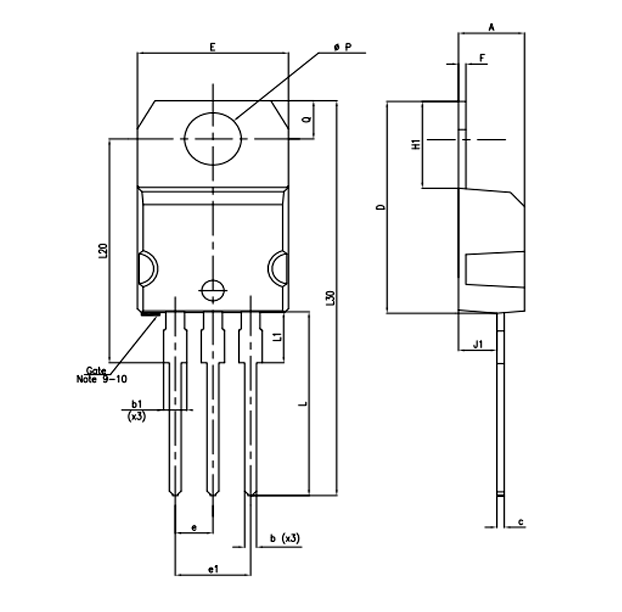

Mô hình 2D của LM7809

Phần kết luận

Bộ điều chỉnh điện áp LM7809 là một giải pháp đáng tin cậy để duy trì đầu ra 9V ổn định, thể hiện hiệu suất đáng chú ý trong các ứng dụng điện tử đa dạng.Thiết kế đơn giản của nó, kết hợp với các tính năng mạnh mẽ như bảo vệ nhiệt và an toàn ngắn mạch, đảm bảo độ tin cậy trong cả hai hệ thống tạo mẫu và hoàn thiện.Bằng cách giải quyết các thách thức như dao động điện áp và tản nhiệt, LM7809 tăng cường hiệu quả và tuổi thọ của thiết bị.Khi công nghệ phát triển, LM7809 tiếp tục đóng một vai trò năng động trong việc mang lại sức mạnh ổn định, thúc đẩy đổi mới và đảm bảo độ bền của các thiết kế điện tử cho bạn.
