Giải thích về hệ thống truyền động EV: Cách thức hoạt động, các thành phần, loại và ứng dụng

Khi bạn lái một chiếc xe điện (EV), hệ thống truyền động là hệ thống biến năng lượng điện thành chuyển động.Trong bài viết này, bạn sẽ tìm hiểu hệ thống truyền động EV là gì, nó hoạt động như thế nào và các bộ phận chính giúp nó chạy hiệu quả.Bạn cũng sẽ hiểu sự khác biệt giữa hệ thống 400V và 800V cũng như cách chúng ảnh hưởng đến hiệu suất và quá trình sạc.Ngoài ra, bạn sẽ khám phá các loại hệ truyền động EV khác nhau, cùng với những lợi ích, giới hạn và cách sử dụng phổ biến của chúng.

Danh mục

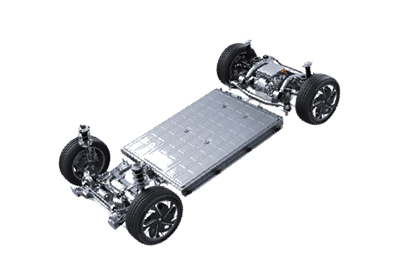

Hình 1. Tổng quan về hệ thống truyền động EV

Hệ thống truyền động EV là gì?

Hệ thống truyền động EV là hệ thống chuyển đổi năng lượng điện thành chuyển động cơ học để lái xe.Nó đóng vai trò là cơ chế cốt lõi chịu trách nhiệm về lực đẩy của xe điện.Thay vì dựa vào quá trình đốt cháy nhiên liệu, nó sử dụng năng lượng điện được lưu trữ để tạo ra chuyển động một cách hiệu quả.Hệ thống truyền động EV đảm bảo khả năng tăng tốc mượt mà, kiểm soát tốc độ và vận hành xe đáng tin cậy.Nó được thiết kế để cung cấp năng lượng trực tiếp tới các bánh xe với mức tổn thất năng lượng tối thiểu.Mục đích chính của nó là mang lại hiệu suất lái xe sạch sẽ, hiệu quả và phản ứng nhanh.

Hệ thống truyền động EV hoạt động như thế nào?

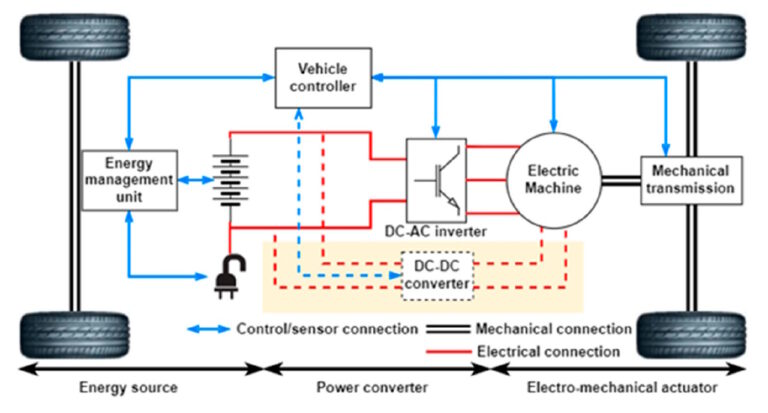

Hình 2. Nguyên lý làm việc của hệ thống truyền động EV

Hệ thống truyền động EV hoạt động bằng cách chuyển năng lượng điện được lưu trữ thành chuyển động có thể sử dụng được thông qua quy trình dòng năng lượng được kiểm soát.Năng lượng bắt đầu dưới dạng dòng điện một chiều được lưu trữ trong pin và được điều chỉnh trước khi chuyển đổi thành dạng phù hợp cho chuyển động truyền động.Việc chuyển đổi này cho phép hệ thống cung cấp năng lượng chính xác dựa trên đầu vào của trình điều khiển.Khi năng lượng di chuyển qua hệ thống, nó liên tục được điều chỉnh để phù hợp với yêu cầu về tốc độ và mô-men xoắn.

Năng lượng chuyển đổi sau đó được sử dụng để tạo ra lực quay làm quay các bánh xe của xe.Hệ thống điều khiển quản lý quá trình này để đảm bảo khả năng tăng tốc mượt mà và vận hành hiệu quả.Trong quá trình giảm tốc, một số năng lượng chuyển động có thể được chuyển hướng trở lại hệ thống để cải thiện hiệu suất tổng thể.Dòng năng lượng liên tục này cho phép xe vận hành ổn định trong các điều kiện lái khác nhau.

Kiến trúc hệ thống truyền động 400V so với 800V

Kiến trúc hệ thống truyền động 400V và 800V đề cập đến mức điện áp được sử dụng trong hệ thống xe điện.Những kiến ​​trúc này xác định cách phân phối và sử dụng năng lượng điện trong xe.Hệ thống 400V là tiêu chuẩn truyền thống được sử dụng trong nhiều xe điện, trong khi hệ thống 800V thể hiện thiết kế điện áp cao hơn để cải thiện hiệu suất.Sự khác biệt chính nằm ở cách phân phối và quản lý năng lượng hiệu quả.Hệ thống điện áp cao hơn làm giảm các yêu cầu hiện tại cho cùng một công suất đầu ra.Điều này ảnh hưởng trực tiếp đến tốc độ sạc và hiệu quả tổng thể của hệ thống.

Kiến trúc 800V cho phép sạc nhanh hơn vì nó có thể xử lý mức năng lượng cao hơn mà ít thất thoát nhiệt hơn.Nó cũng cải thiện hiệu quả bằng cách giảm điện trở trong hệ thống.Ngược lại, hệ thống 400V được sử dụng rộng rãi hơn và tiết kiệm chi phí hơn.Các phương tiện sử dụng hệ thống 800V thường đạt hiệu suất tốt hơn và giảm tổn thất năng lượng trong quá trình vận hành.Tuy nhiên, chúng có thể yêu cầu các thành phần và cơ sở hạ tầng tiên tiến hơn.Cả hai kiến ​​trúc đều được thiết kế để đáp ứng các yêu cầu về hiệu suất và chi phí khác nhau trong thiết kế xe điện.

Các loại hệ truyền động EV

Xe hybrid điện (HEV)

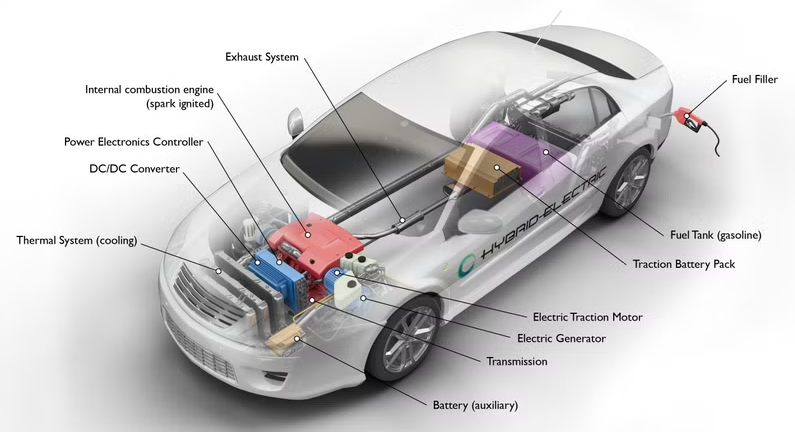

Hình 3. Sơ đồ cấu hình hệ thống truyền động HEV

Xe điện hybrid (HEV) sử dụng cả động cơ đốt trong và động cơ điện để cung cấp năng lượng cho xe.Nó không yêu cầu sạc bên ngoài vì pin được sạc bên trong trong quá trình hoạt động.Hệ thống kết hợp hai nguồn năng lượng để nâng cao hiệu quả tổng thể.Động cơ điện hỗ trợ động cơ khi tăng tốc và lái xe ở tốc độ thấp.Động cơ cung cấp thêm sức mạnh khi cần thiết, đặc biệt ở tốc độ cao hơn.Bố cục tích hợp cho thấy cả hai hệ thống hoạt động cùng nhau như thế nào trong xe.Loại hệ thống truyền động này thường được sử dụng để cân bằng giữa hiệu quả sử dụng nhiên liệu và hiệu suất.

Xe điện hybrid cắm điện (PHEV)

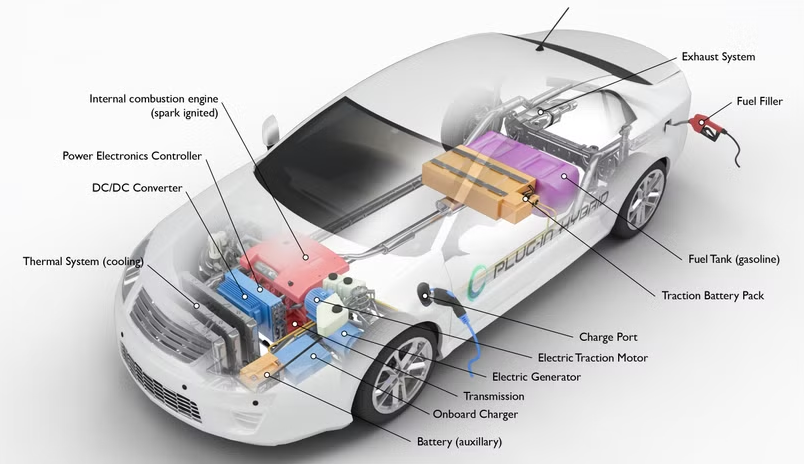

Hình 4. Sơ đồ cấu hình hệ thống truyền động PHEV

Xe điện hybrid cắm điện (PHEV) kết hợp động cơ đốt trong với hệ thống pin sạc.Không giống như các mẫu hybrid tiêu chuẩn, nó có thể được sạc bằng nguồn điện bên ngoài.Điều này cho phép xe vận hành ở chế độ điện trong quãng đường ngắn.Động cơ được sử dụng khi năng lượng pin yếu hoặc cần bổ sung năng lượng.Thiết kế hệ thống làm nổi bật cả khả năng sạc và nguồn điện kép.Nó mang lại sự linh hoạt trong cách sử dụng năng lượng trong quá trình lái xe.Loại hệ truyền động này hỗ trợ cả truyền động điện và vận hành phạm vi mở rộng.

Xe điện chạy pin (BEV)

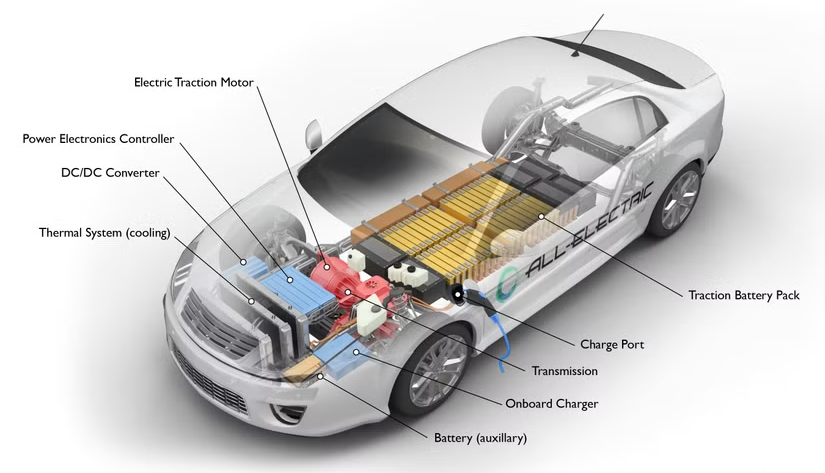

Hình 5. Sơ đồ cấu hình hệ thống truyền động BEV

Xe điện chạy pin (BEV) được cung cấp năng lượng hoàn toàn bằng năng lượng điện được lưu trữ trong bộ pin.Nó không sử dụng động cơ đốt trong hoặc hệ thống sử dụng nhiên liệu.Chiếc xe chỉ dựa vào động cơ điện để tạo lực đẩy.Cách bố trí thể hiện rõ sự vắng mặt của các thành phần nhiên liệu.Năng lượng được cung cấp trực tiếp từ pin để truyền động cho các bánh xe.Loại hệ thống truyền động này được thiết kế để vận hành hoàn toàn bằng điện.Nó đại diện cho hình thức di chuyển điện trực tiếp nhất.

Xe điện chạy bằng pin nhiên liệu (FCEV)

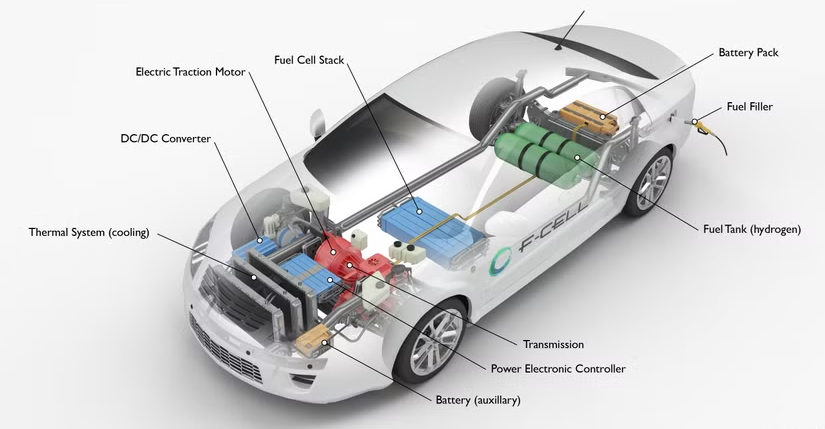

Hình 6. Sơ đồ cấu hình hệ thống truyền động FCEV

Xe điện chạy bằng pin nhiên liệu (FCEV) tạo ra điện bằng nhiên liệu hydro thay vì lưu trữ trong pin lớn.Nó sử dụng một ngăn xếp pin nhiên liệu để tạo ra năng lượng điện cung cấp năng lượng cho động cơ.Hydro được lưu trữ trong các thùng chứa trên tàu và cung cấp cho hệ thống khi cần thiết.Sơ đồ cho thấy pin nhiên liệu tích hợp như thế nào với các bộ phận điện khác.Hệ thống liên tục tạo ra điện trong quá trình hoạt động.Loại hệ thống truyền động này tập trung vào việc tạo ra năng lượng theo yêu cầu.Nó cho phép lái xe điện mà không chỉ dựa vào việc lưu trữ pin.

Xe điện phạm vi mở rộng (EREV)

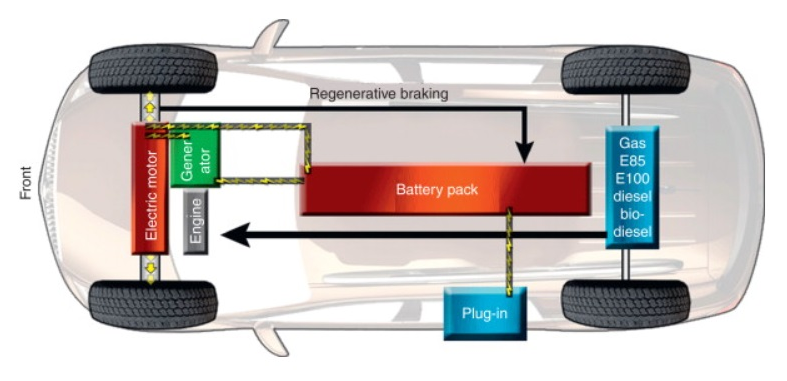

Hình 7. Sơ đồ cấu hình hệ thống truyền động EREV

Xe điện phạm vi mở rộng (EREV) chủ yếu được điều khiển bởi động cơ điện với sự hỗ trợ từ máy phát điện thứ cấp.Xe hoạt động chủ yếu bằng nguồn pin trong quá trình lái xe bình thường.Khi mức pin yếu, máy phát điện sẽ tạo ra điện để mở rộng phạm vi lái xe.Cách bố trí hệ thống cho thấy sự tách biệt rõ ràng giữa động cơ đẩy và năng lượng tạo ra.Máy phát điện không trực tiếp dẫn động các bánh xe.Thay vào đó, nó cung cấp năng lượng điện để duy trì hoạt động.Loại hệ thống truyền động này đảm bảo di chuyển lâu hơn mà không cần phụ thuộc hoàn toàn vào bộ sạc.

Hệ truyền động EV so với hệ truyền động Động cơ đốt trong (ICE)

Khía cạnh	Hệ truyền động EV	Hệ truyền động ICE
Nguồn năng lượng	Pin điện (thường là hệ thống 300–800 V)	Xăng hoặc diesel (mật độ năng lượng ~12.000 Wh/kg)
Cơ chế cốt lõi	Động cơ điện (hiệu suất 90–97%)	nội bộ động cơ đốt trong (hiệu suất 20–40%)
Khí thải	0 g/km ống xả CO₂	~100–250 g/km CO₂ (phương tiện chở khách thông thường)
Bộ phận chuyển động	~20–30 đang di chuyển các bộ phận trong hệ thống truyền động	~200–2.000 bộ phận chuyển động trong hệ thống động cơ
năng lượng Hiệu quả	~85–90% hiệu suất truyền động	~25–35% hiệu suất truyền động
Độ ồn	~50–60 dB trong thời gian hoạt động	~70–90 dB tùy theo tải động cơ
Bảo trì Khoảng thời gian	Ít dịch vụ hơn các mặt hàng;không thay dầu	dầu mỏ thay đổi mỗi ~5.000–10.000 km
năng lượng chuyển đổi	Điện → cơ khí (truyền động trực tiếp)	Hóa chất → nhiệt → cơ học (tổn thất nhiều giai đoạn)
truyền dẫn	Tốc độ đơn hộp số giảm tốc (tỷ lệ ~8:1–10:1)	Đa tốc độ hộp số (điển hình là 5–10 bánh răng)
Thời gian khởi động	Mô-men xoắn tức thời (Độ trễ 0 mili giây)	Khởi động động cơ độ trễ ~ 0,5–2 giây
Mất nhiệt	~10–15% năng lượng mất đi dưới dạng nhiệt	~60–75% năng lượng mất đi dưới dạng nhiệt
Hệ thống nhiên liệu	Không có bình nhiên liệu hoặc hệ thống phun	Bình nhiên liệu, máy bơm, kim phun cần thiết
tái sinh phanh	Phục hồi ~10–30% năng lượng	Không có năng lượng phục hồi
Hệ thống điều khiển	Hoàn toàn điện tử (ECU + điện tử công suất)	Cơ khí + điều khiển động cơ điện tử
Tiếp nhiên liệu / Thời gian sạc	20–40 phút (nhanh sạc), 6–12 giờ (AC)	3–5 phút tiếp nhiên liệu

Ưu điểm của hệ truyền động EV

• Hiệu suất năng lượng cao với tổn thất tối thiểu

• Ít phải bảo trì do có ít bộ phận chuyển động hơn

• Không có khí thải từ ống xả trong quá trình vận hành

• Cảm giác lái êm ái và yên tĩnh

• Mô-men xoắn tức thời giúp tăng tốc nhanh chóng

• Giảm sự phụ thuộc vào nhiên liệu hóa thạch

Hạn chế của hệ truyền động EV

• Chi phí pin cao

• Phạm vi lái xe hạn chế ở một số mẫu xe

• Thời gian sạc lâu hơn so với việc tiếp nhiên liệu

• Tính khả dụng của cơ sở hạ tầng tính phí thay đổi

• Pin xuống cấp theo thời gian

• Hệ thống lưu trữ năng lượng nặng hơn

Ứng dụng của hệ truyền động EV

1. Xe chở khách - Hệ truyền động EV được sử dụng rộng rãi trên ô tô để vận chuyển cá nhân.Chúng cung cấp khả năng di chuyển sạch sẽ và hiệu quả để đi lại hàng ngày.Những hệ thống này giúp giảm lượng khí thải đô thị và ô nhiễm tiếng ồn.Nhiều người áp dụng nền tảng EV cho các phương tiện hiện đại.Ứng dụng này đóng một vai trò quan trọng trong giao thông bền vững.

2. Giao thông công cộng - Xe buýt điện và hệ thống vận tải sử dụng hệ truyền động EV để vận chuyển trong thành phố.Chúng làm giảm mức tiêu thụ nhiên liệu và cải thiện chất lượng không khí ở khu vực thành thị.Những phương tiện này hoạt động hiệu quả trong điều kiện giao thông phải dừng và đi.Ứng dụng này hỗ trợ các mục tiêu môi trường quy mô lớn.

3. Xe thương mại - Xe tải và xe tải giao hàng sử dụng hệ truyền động EV để vận chuyển hàng hóa và hậu cần.Họ cung cấp chi phí vận hành thấp hơn theo thời gian.Những hệ thống này lý tưởng cho việc giao hàng ở khoảng cách ngắn và đô thị.Ứng dụng này cải thiện hiệu quả trong chuỗi cung ứng.

4. Thiết bị công nghiệp - Hệ truyền động EV được sử dụng trong xe nâng và máy móc kho bãi.Chúng cung cấp hoạt động đáng tin cậy và yên tĩnh trong môi trường trong nhà.Những hệ thống này làm giảm lượng khí thải trong không gian hạn chế.Họ cũng cải thiện sự an toàn và hiệu quả hoạt động.Ứng dụng này rất quan trọng trong các ngành công nghiệp hiện đại.

5. Xe hai bánh và khả năng di chuyển siêu nhỏ - Xe máy điện và xe máy sử dụng hệ truyền động EV nhỏ gọn.Chúng thích hợp cho việc di chuyển quãng đường ngắn và di chuyển trong đô thị.Những phương tiện này tiết kiệm năng lượng và dễ bảo trì.Họ hỗ trợ các giải pháp vận chuyển chặng cuối.Ứng dụng này đang phát triển nhanh chóng ở các thành phố.

6. Xe địa hình và xe chuyên dụng - Hệ truyền động EV được sử dụng trong các phương tiện khai thác mỏ, máy nông nghiệp và thiết bị xây dựng.Họ cải thiện hiệu quả trong môi trường đòi hỏi khắt khe.Những hệ thống này làm giảm sự phụ thuộc vào nhiên liệu và lượng khí thải.Họ cũng hỗ trợ hệ thống tự động hóa và điều khiển tiên tiến.Ứng dụng này mở rộng việc sử dụng EV ngoài đường tiêu chuẩn.

Kết luận

Hệ thống truyền động EV cung cấp một phương pháp sạch và hiệu quả để cung cấp năng lượng cho các phương tiện sử dụng điện thay vì nhiên liệu.Họ sử dụng các thành phần chính như pin, động cơ và hệ thống điều khiển để mang lại hiệu suất mượt mà.Các thiết kế và chủng loại khác nhau cho phép linh hoạt dựa trên nhu cầu về chi phí, phạm vi và hiệu quả.Mặc dù có một số thách thức nhưng việc sử dụng chúng vẫn tiếp tục phát triển trong nhiều ứng dụng.Hệ truyền động EV đóng một vai trò quan trọng trong giao thông hiện đại.
