EPM7160ELC84-15: Biểu dữ liệu, tính năng, pinout, lập trình và ứng dụng

Hướng dẫn này là tất cả về EPM7160ELC84-15, một con chip đặc biệt giúp xây dựng các mạch logic kỹ thuật số tùy chỉnh.Bạn có thể lập trình nó bằng kết nối JTAG và thậm chí cập nhật nó trong khi nó đã được cài đặt trong hệ thống của bạn.Nó cũng có các tính năng bảo mật để bảo vệ thiết kế của bạn.Bài viết này giải thích mọi thứ về chip, bao gồm bố cục pin, tính năng, sử dụng và cách lập trình nó.Cho dù bạn đang làm việc trên máy móc, xe hơi hoặc thiết bị mạng, hướng dẫn này giúp bạn hiểu tại sao chip này lại hữu ích.

Danh mục

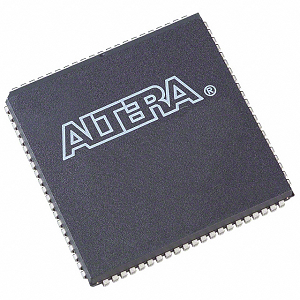

Tổng quan EPM7160ELC84-15

Các EPM7160ELC84-15 là một phần của chuỗi CPLD tối đa 7000 của Intel, sử dụng kiến ​​trúc tối đa thế hệ thứ hai nâng cao của Altera.Các thiết bị này, được chế tạo bằng công nghệ CMOS cao cấp, được thiết kế riêng cho các triển khai mạch logic kỹ thuật số có mật độ cao và hiệu suất cao.Mô hình này có 160 macrocell và cung cấp khoảng 3.200 cổng có thể sử dụng, đáp ứng nhu cầu của các hệ thống kỹ thuật số phức tạp.Nó hoạt động trên nguồn cung cấp 5V, với độ trễ pin-to-pin điển hình là 15 ns, cho phép tốc độ bộ đếm lên tới 175,4 MHz, đảm bảo xử lý tín hiệu nhanh và hiệu suất hệ thống hiệu quả.CPLD này hỗ trợ cả lập trình trong hệ thống và lập trình lại thông qua giao diện JTAG tích hợp, tuân thủ IEEE STD.1149.1, Tăng cường tính linh hoạt và dễ dàng cập nhật sau khi cài đặt.Nó cũng cung cấp một tính năng bit bảo mật để ngăn chặn việc sao chép trái phép dữ liệu cấu hình, một bổ sung có giá trị để bảo vệ sở hữu trí tuệ.

Nếu bạn đang tìm cách đảm bảo mọi thứ mà doanh nghiệp của bạn cần, thì bây giờ là thời điểm hoàn hảo để đặt hàng số lượng lớn với chúng tôi.Chúng tôi đã sẵn sàng để giúp bạn tiết kiệm thời gian, cắt giảm chi phí và nhận được chính xác những gì bạn cần.

EPM7160ELC84-15 Sơ đồ pinout

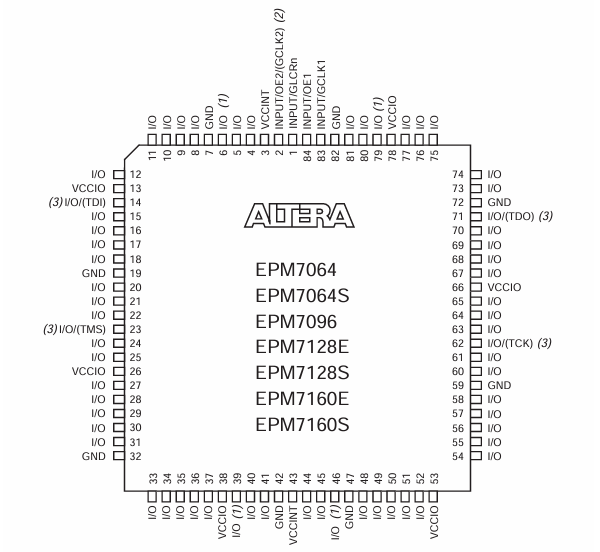

Sơ đồ pinout cho EPM7160ELC84-15 Thiết bị minh họa bố cục vật lý và chức năng của 84 chân của nó trong gói PLCC (hãng vận chuyển chip dẫn nhựa).Sơ đồ hiển thị một cấu hình vuông, trong đó mỗi pin được gán một nhãn cụ thể cho biết chức năng của nó, chẳng hạn như I/o (đầu vào/đầu ra), GND (mặt đất), hoặc Vccio (Cung cấp điện áp cho I/O).Ghim được dán nhãn là I/o biểu thị các đường đầu vào hoặc đầu ra kỹ thuật số có thể định cấu hình, được sử dụng để giao diện với các thiết bị khác trong một mạch. Vccio Pins cung cấp điện áp cho Ngân hàng I/O., Và GND Ghim cung cấp tài liệu tham khảo mặt đất.Chân chức năng đặc biệt bao gồm TDIThì TDOThì TMS, Và TCK, được sử dụng cho Jtag lập trình và kiểm tra quét ranh giới.Ngoài ra, ghim như Input1/CLK1 Và Input2/CLK2 được chỉ định đồng hồ hoặc đầu vào tín hiệu điều khiển cho thời gian logic nội bộ.

Các mô hình CAD EPM7160ELC84-15

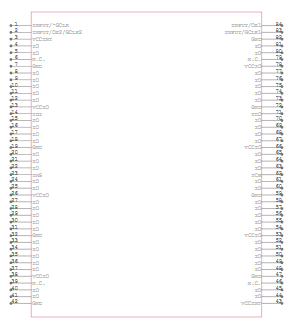

Biểu tượng EPM7160ELC84-15

Dấu chân EPM7160ELC84-15

Mô hình 3D EPM7160ELC84-15

Các tính năng EPM7160ELC84-15

• Logic mật độ cao: EPM7160ELC84-15 cung cấp 160 macrocell và khoảng 3.200 cổng có thể sử dụng, làm cho nó rất phù hợp cho các thiết kế kỹ thuật số phức tạp.Mật độ này cho phép tích hợp nhiều chức năng vào một thiết bị duy nhất, tạo điều kiện cho các thiết kế mạch nhỏ gọn và hiệu quả hơn.

• Hiệu suất nhanh: Với độ trễ lan truyền tối đa là 15 ns và khả năng hỗ trợ tần số hoạt động lên tới 100 MHz, CPLD này đảm bảo xử lý tín hiệu nhanh và hiệu suất tốc độ cao cho các ứng dụng nhạy cảm với thời gian.

• Khả năng lập trình trong hệ thống (ISP): Có một IEEE Std tích hợp.Giao diện 1149.1 (JTAG), thiết bị hỗ trợ lập trình trong hệ thống.Khả năng này cho phép thiết bị được lập trình và lập trình lại sau cài đặt, cung cấp tính linh hoạt cho các bản cập nhật và thay đổi chức năng mà không cần thay thế vật lý.

• Giao diện I/O MultiVolt ™ : Giao diện I/O đa cực hỗ trợ các điện áp vận hành khác nhau, làm cho CPLD tương thích với các mức logic 5.0 V, 3,3 V và 2,5 V.Tính năng này cho phép thiết bị được sử dụng trong các hệ thống điện áp hỗn hợp, tăng cường khả năng thích ứng với các môi trường điện tử khác nhau.

• Cấu hình I/O linh hoạt: Nó cung cấp 64 chân I/O có thể lập trình cung cấp các tùy chọn giao thoa đa năng.Tính linh hoạt này rất quan trọng đối với các ứng dụng yêu cầu một loạt các cấu hình đầu vào/đầu ra, hỗ trợ một loạt các kết nối và chức năng.

• Bộ nhớ dựa trên EEPROM: Sử dụng công nghệ EEPROM để lưu trữ cấu hình, CPLD có thể được lập trình lại tới 100 lần.Bộ nhớ không bay hơi này đảm bảo rằng thiết bị vẫn giữ cấu hình của nó ngay cả sau khi các chu kỳ nguồn để độ tin cậy và dễ bảo trì.

• Các tính năng bảo mật: Thiết bị này bao gồm một bit bảo mật ngăn chặn quyền truy cập trái phép vào logic được lập trình, bảo vệ sở hữu trí tuệ và ngăn ngừa giả mạo, điều này tốt cho các ứng dụng trong môi trường nhạy cảm với bảo mật.

EPM7160ELC84-15 Sơ đồ khối

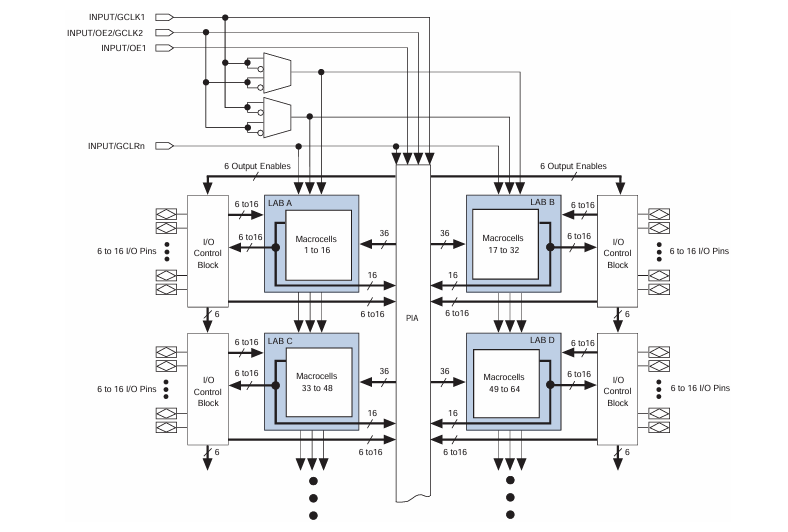

Sơ đồ khối của EPM7160ELC84-15, đại diện cho một kiến ​​trúc nội bộ có cấu trúc tốt bao gồm bốn Các khối mảng logic (phòng thí nghiệm) dán nhãn MỘTThì BThì C, Và D.Mỗi phòng thí nghiệm chứa 16 macrocells, làm tổng cộng 64 macrocells, là các đơn vị xây dựng để tạo các chức năng logic.Các macrocell này có thể triển khai logic kết hợp hoặc đã đăng ký bằng cách sử dụng các kết nối và tín hiệu điều khiển có thể lập trình.Ở trung tâm, Mảng kết nối có thể lập trình (PIA) đóng vai trò là xương sống giao tiếp, cho phép định tuyến linh hoạt các tín hiệu giữa Phòng thí nghiệm Và I/o ghim.Mỗi phòng thí nghiệm kết nối với PIA với 36 dòng đầu vào và 16 dòng đầu ra, đảm bảo mức độ kết nối logic cao.Xung quanh ngoại vi, Các khối điều khiển I/O Quản lý tín hiệu đầu vào và đầu ra, cung cấp từ 6 đến 16 chân I/O trên mỗi bên, giao diện trực tiếp với hệ thống bên ngoài.Nó cũng cho thấy các tín hiệu điều khiển toàn cầu như đồng hồ (GCLK1, GCLK2), Bật đầu ra (OE1) và Clear (GCLRN) được phân phối cho tất cả các phòng thí nghiệm để kiểm soát logic được đồng bộ hóa và tập trung.Những tín hiệu này có thể được định tuyến thông qua bộ ghép kênh để cung cấp tính linh hoạt và hiệu quả của thiết kế.

EPM7160ELC84-15 Thông số kỹ thuật

Kiểu	Tham số
Nhà sản xuất	Altera/Intel
Loạt	MAX® 7000
Bao bì	Ống
Trạng thái một phần	Lỗi thời
Loại lập trình	Ee pld
Thời gian trễ TPD (1) Tối đa	15 ns
Cung cấp điện áp - nội bộ	4,75V ~ 5,25V
Số lượng phần tử/khối logic	10
Số lượng macrocells	160
Số lượng cổng	3200
Số lượng I/O.	64
Nhiệt độ hoạt động	0 ° C ~ 70 ° C (TA)
Loại gắn kết	Núi bề mặt
Gói / trường hợp	84-LCC (J-Lead)
Gói thiết bị nhà cung cấp	84-PLCC (29.31x29.31)
Số sản phẩm cơ sở	EPM7160

Các ứng dụng EPM7160ELC84-15

Tự động hóa công nghiệp

Trong tự động hóa công nghiệp, EPM7160ELC84-15 được sử dụng để kiểm soát logic trong bộ điều khiển logic lập trình (PLC), bộ điều khiển động cơ và giao diện cảm biến.Khả năng xử lý các hoạt động logic phức tạp và chuyển đổi I/O nhanh làm cho nó lý tưởng cho các tác vụ tự động hóa yêu cầu kiểm soát và thời gian chính xác.

Hệ thống nhúng

CPLD này rất hữu ích trong các hệ thống nhúng trong đó hiệu quả không gian và năng lượng là quan trọng.Nó tìm thấy các ứng dụng trong các thiết bị robot, Internet of Things (IoT) và thiết bị điện tử tiêu dùng, trong đó khả năng lập trình của nó cho phép tùy chỉnh và thích ứng với các yêu cầu chức năng cụ thể.

Viễn thông

Thiết bị được sử dụng trong các thiết bị viễn thông như bộ định tuyến và công tắc để quản lý thời gian, định tuyến dữ liệu và xử lý giao thức.Hiệu suất tốc độ cao và khả năng hoạt động ở các mức điện áp khác nhau làm cho nó phù hợp với cơ sở hạ tầng mạng đòi hỏi độ tin cậy và thông lượng dữ liệu cao.

Điện tử ô tô

Trong lĩnh vực ô tô, EPM7160ELC84-15 hỗ trợ các ứng dụng trong các hệ thống thông tin giải trí, các mô-đun điều khiển cơ thể và các đơn vị quản lý động cơ.Sự mạnh mẽ và hỗ trợ của CPLD cho một loạt các điện áp đầu vào/đầu ra cho phép nó thực hiện đáng tin cậy trong các điều kiện đòi hỏi của môi trường ô tô.

Thiết bị y tế

CPLD cũng được áp dụng trong công nghệ thiết bị y tế, đặc biệt là trong thiết bị chẩn đoán và hệ thống theo dõi bệnh nhân.Các tính năng bảo mật của nó và hoạt động ổn định trong các điều kiện môi trường khác nhau đảm bảo rằng nó có thể xử lý các ứng dụng nhạy cảm và chăm sóc sức khỏe một cách an toàn và hiệu quả.

EPM7160ELC84-15 Các phần tương tự

• EPM7160EQC100-20

• EPM7160ELI84-20

• EPM7160EQC100-12

EPM7160ELC84-15 Các bước lập trình

Lập trình EPM7160ELC84-15, CPLD từ chuỗi Max 7000 của Intel, liên quan đến một quy trình có cấu trúc để đảm bảo rằng thiết bị hoạt động theo thông số kỹ thuật.Dưới đây là các bước liên quan đến lập trình CPLD này:

1. Thiết kế nhập cảnh: Bắt đầu bằng cách sử dụng ngôn ngữ mô tả phần cứng (HDL) như VHDL hoặc Verilog hoặc công cụ chụp sơ đồ đồ họa để tạo thiết kế logic kỹ thuật số của bạn.Bước đầu tiên này đặt nền tảng cho chức năng bạn muốn thực hiện trong CPLD.Sử dụng phần mềm thiết kế tương thích với loạt Max 7000, chẳng hạn như Quartus II hoặc Max+Plus II của Altera, cung cấp các công cụ để mã hóa, biên dịch và mô phỏng thiết kế của bạn.

2. Tổng hợp và mô phỏng: Biên dịch thiết kế của bạn để dịch mã HDL hoặc sơ đồ thành định dạng nhị phân mà CPLD có thể thực thi.Bước này cũng kiểm tra mọi lỗi cú pháp và đảm bảo rằng logic đáp ứng các yêu cầu thiết kế.Mô phỏng thiết kế được biên dịch để xác nhận chức năng của nó.Điều này liên quan đến việc chạy các trường hợp thử nghiệm chống lại thiết kế để xác minh logic và thời gian của nó, đảm bảo nó hoạt động như mong đợi trước khi nó được lập trình trên thiết bị vật lý.

3. Thiết lập phần cứng lập trình: Kết nối EPM7160ELC84-15 với phần cứng lập trình phù hợp.Điều này có thể liên quan đến việc thiết lập giao diện JTAG với các thiết bị như ByteBlasterMV, MasterBlaster hoặc USB-Blaster.Đảm bảo CPLD được cấp nguồn đúng cách và thiết lập ở chế độ cấu hình chính xác để lập trình, thường sử dụng nguồn điện 5.0 V.

4. Quá trình lập trình: Mở phần mềm lập trình (như lập trình viên Quartus II) và định cấu hình nó để nhận ra EPM7160ELC84-15 thông qua giao diện JTAG.Tải tệp lập trình phù hợp (.pof hoặc .sof) vào phần mềm.Các tệp này chứa dữ liệu thiết kế được biên dịch cần thiết để định cấu hình CPLD.Thực hiện lệnh lập trình trong phần mềm để chuyển thiết kế sang CPLD.Giám sát quy trình cho bất kỳ lỗi nào và xác nhận hoàn thành lập trình thành công.

5. Xác minh: Sau khi lập trình hoàn tất, hãy thực hiện quy trình xác minh để đảm bảo rằng CPLD hoạt động chính xác trong ứng dụng dự định của nó.Điều này có thể bao gồm tiến hành kiểm tra quét ranh giới hoặc kiểm tra chức năng trong hệ thống thực tế nơi CPLD được thực hiện.Xác minh rằng tất cả các chức năng được thực hiện như được thiết kế và thiết bị tương tác chính xác với các thành phần khác trong hệ thống.

Ưu điểm EPM7160ELC84-15

Hiệu quả chi phí

EPM7160ELC84-15 là một giải pháp hiệu quả về chi phí để cần các khả năng logic phức tạp mà không có thẻ giá cao liên quan đến CPLD hoặc FPGA mới hơn.Điều này làm cho nó hấp dẫn đối với các dự án nhạy cảm với ngân sách và cho các ứng dụng công nghiệp quy mô nhỏ hoặc quy mô nhỏ.

Cấu hình không bay hơi

Sử dụng công nghệ EEPROM, EPM7160ELC84-15 giữ lại cấu hình được lập trình của nó ngay cả khi công suất bị tắt.Sự không biến động này đảm bảo độ tin cậy và tính nhất quán của thiết bị trong hiệu suất trong các chu kỳ năng lượng, loại bỏ sự cần thiết của các thành phần bộ nhớ không bay hơi bên ngoài.

Phạm vi điện áp hoạt động rộng

Thiết bị này hỗ trợ phạm vi điện áp hoạt động rộng từ 4,75 V đến 5,25 V, chứa các nguồn cung cấp năng lượng khác nhau và đảm bảo khả năng tương thích với cả thiết kế hệ thống cũ hơn và mới hơn.Tính linh hoạt này có lợi trong môi trường điện áp hỗn hợp trong đó các thành phần hệ thống có thể không chia sẻ cùng một mức điện áp tiêu chuẩn.

Hiệu suất đáng tin cậy

Thiết bị này cung cấp hiệu suất đáng tin cậy với độ trễ lan truyền 15 ns và hỗ trợ cho tần số hoạt động lên tới 100 MHz.Điều này đảm bảo xử lý kịp thời và hiệu quả các hoạt động logic, làm cho nó phù hợp với các ứng dụng nhạy cảm với thời gian trong viễn thông, điện tử ô tô và hệ thống kiểm soát công nghiệp.

Kích thước bao bì EPM7160ELC84-15

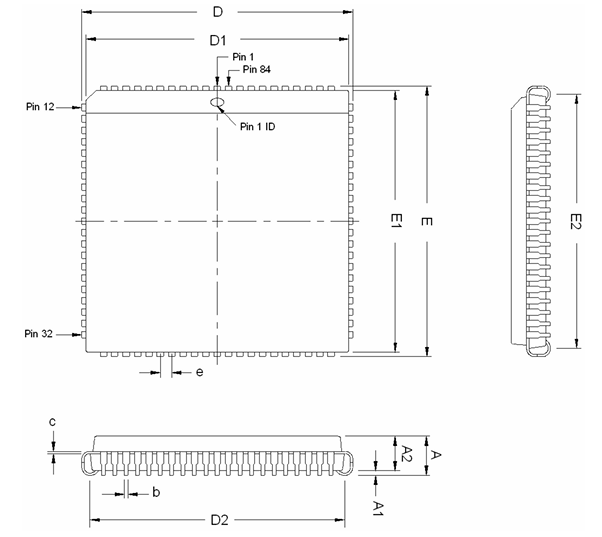

Bảng phác thảo bảng thứ nguyên

Biểu tượng	Inch
	Tối thiểu.	NOM.	Tối đa.
MỘT	0,165	0,172	0,18
A1	0,02	-	-
A2	0.150 TYP
D	1.185	1.190	1.195
D1	1.150	1.154	1.158
D2	1.082	1.110	1.138
E	1.185	1.190	1.195
E1	1.150	1.154	1.158
E2	1.082	1.110	1.138
b	0,013	-	0,021
c	0,008 TYP
e	0,050 typ

Đề cương gói

Nhà sản xuất EPM7160ELC84-15

EPM7160ELC84-15 được sản xuất bởi Tập đoàn Intel, một nhà lãnh đạo toàn cầu về công nghệ bán dẫn.Ban đầu được phát triển bởi Altera, CPLD này đã trở thành một phần của danh mục sản phẩm của Intel sau khi mua lại Altera vào năm 2015. Kể từ đó, Intel đã tiếp tục hỗ trợ loạt MAX 7000, bao gồm EPM7160ELC84-15, theo nhóm giải pháp lập trình.Quản lý của Intel, đảm bảo thiết bị được hưởng lợi từ các tiêu chuẩn sản xuất tiên tiến, độ tin cậy dài hạn và hỗ trợ tài liệu.Mặc dù hiện được phân loại là lỗi thời, di sản của Intel trong các thiết bị logic có thể lập trình như EPM7160ELC84-15 vẫn tiếp tục phục vụ trong các hệ thống cũ và các ứng dụng chuyên dụng trên toàn thế giới.

Phần kết luận

EPM7160ELC84-15 là một CPLD có khả năng cao phù hợp với các kỹ sư và nhà thiết kế hệ thống tìm kiếm sự tích hợp logic hiệu quả chi phí với khả năng lập trình linh hoạt.Bộ nhớ dựa trên EEPROM của nó, độ trễ lan truyền nhanh và khả năng tương thích với nhiều mức điện áp làm cho nó phù hợp mạnh mẽ cho các môi trường điện tử đa dạng.Được hỗ trợ bởi Di sản sản xuất Intel, và được xây dựng với các tính năng như Tuân thủ I/O và JTAG MultiVolt, thiết bị tiếp tục phục vụ trong các hệ thống di sản và chuyên ngành mặc dù đã lỗi thời.Cho dù bạn làm việc trong tự động hóa công nghiệp, các ứng dụng nhúng hoặc cơ sở hạ tầng viễn thông, EPM7160ELC84-15 cung cấp hiệu suất đáng tin cậy và giá trị dài hạn.
