Tổng quan về chip logic lập trình EPM7128ATC100-10

Làm việc với các hệ thống kỹ thuật số thường có nghĩa là bạn cần logic linh hoạt có thể thích ứng với các đường dẫn tín hiệu và tác vụ điều khiển khác nhau.EPM7128ATC100-10 cung cấp cho bạn giải pháp logic lập trình có thể được cấu hình để quản lý thời gian, định tuyến và điều khiển logic bên trong các hệ thống điện tử.Với 128 macrocell và hàng nghìn cổng logic có thể sử dụng, bạn có thể xây dựng các hàm logic tùy chỉnh bên trong một thiết bị nhỏ gọn.Gói gắn trên bề mặt của nó dễ dàng phù hợp với các bảng mạch hiện đại, trong khi thời gian ổn định và kết nối đầu vào và đầu ra linh hoạt giúp bạn xử lý nhiều loại tác vụ điều khiển kỹ thuật số trong hệ thống nhúng.

Danh mục

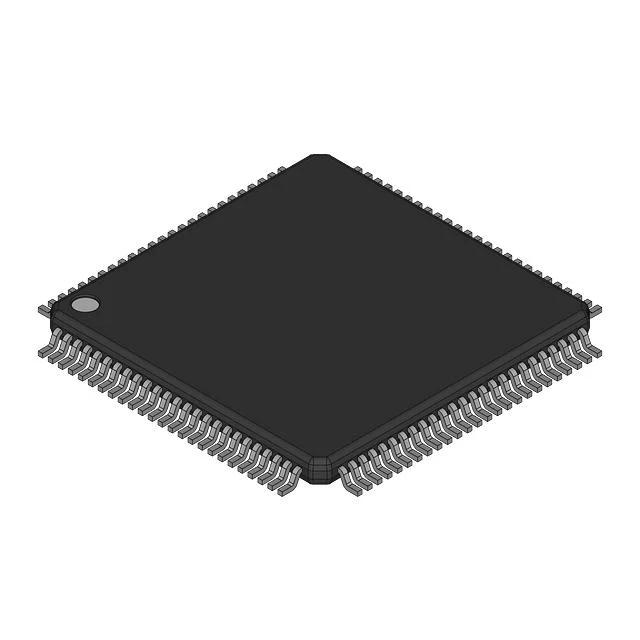

Tổng quan về EPM7128ATC100-10

EPM7128ATC100-10 là một thiết bị logic lập trình được thiết kế để thực hiện các chức năng điều khiển kỹ thuật số có thể định cấu hình trong các hệ thống điện tử nhúng.Thiết bị này chứa 128 macrocell và khoảng 2500 cổng logic cho phép các nhà thiết kế tạo ra các mạch logic tùy chỉnh như logic điều khiển, quản lý giao diện và máy trạng thái.Cấu trúc của nó tổ chức logic lập trình trong nhiều khối mảng logic được kết nối thông qua mạng định tuyến nội bộ để phân phối tín hiệu trên toàn thiết bị.Hoạt động trong phạm vi nguồn điện từ 3 V đến 3,6 V và hỗ trợ độ trễ truyền lên tới 10 ns, nó cho phép định thời logic có thể dự đoán được.Gói TQFP 100 pin hỗ trợ lắp đặt gắn trên bề mặt nhỏ gọn trong các thiết kế mạch hạn chế về không gian.

Bạn đang tìm kiếm EPM7128ATC100-10?Liên hệ với chúng tôi để kiểm tra lượng hàng tồn kho hiện tại, thời gian giao hàng và giá cả.

Cấu hình chân của EPM7128ATC100-10

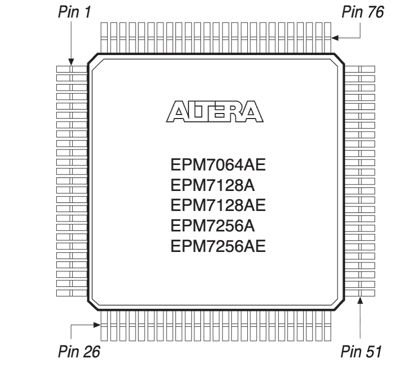

Bố cục gói hình vuông thể hiện một thiết bị kiểu bốn mặt phẳng với các dây dẫn kim loại kéo dài từ cả bốn phía của thân máy.Các số chốt được sắp xếp tuần tự xung quanh chu vi, bắt đầu bằng chốt số 1 ở góc trên bên trái và tiếp tục dọc theo mỗi bên theo thứ tự cho đến khi các chốt cuối cùng xuất hiện trên các cạnh còn lại.Các chỉ báo góc đánh dấu các điểm định hướng chính được sử dụng để đặt thiết bị chính xác trên bảng mạch in.Khu vực trung tâm chứa các dấu hiệu nhận dạng thiết bị được liên kết với dòng logic lập trình MAX 7000A.Khoảng cách dây dẫn và sự sắp xếp đối xứng hỗ trợ lắp đặt gắn trên bề mặt và cho phép mỗi chân bên ngoài kết nối với định tuyến tín hiệu trên bo mạch.

Ví dụ về chân ra của EPM7128ATC100-10

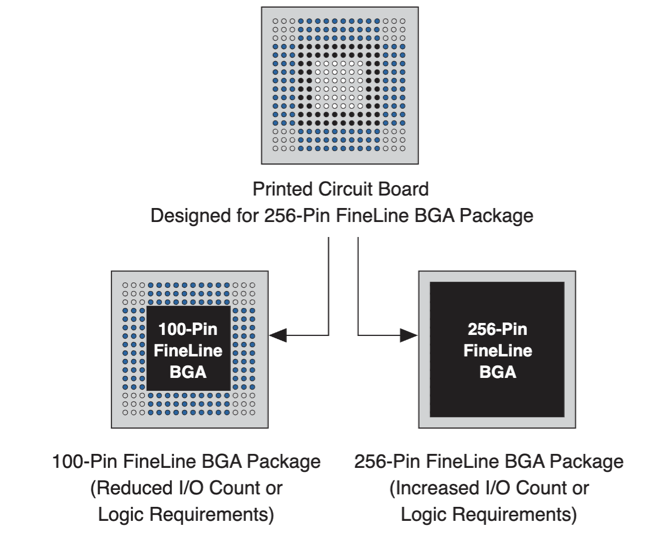

Sự sắp xếp chân cắm thể hiện bố cục bảng mạch in dùng chung hỗ trợ nhiều kích cỡ gói FineLine BGA.Một thiết kế bo mạch trung tâm ban đầu được chuẩn bị cho dấu chân FineLine BGA 256 pin được hiển thị với một mạng lưới dày đặc các vị trí bóng hàn.Cách bố trí cho phép đặt thiết bị FineLine BGA 100 pin nhỏ hơn trong cùng một trường pin trong khi vẫn duy trì các kết nối định tuyến tương thích.Các vị trí bóng bên ngoài vẫn không được sử dụng khi cài đặt gói nhỏ hơn, trong khi toàn bộ lưới được sử dụng cho thiết bị lớn hơn.Sự sắp xếp này cho phép thiết kế một bo mạch duy nhất để hỗ trợ các thiết bị có số lượng đầu ra đầu vào hoặc yêu cầu logic khác nhau mà không thay đổi bố cục PCB.

Tính năng của EPM7128ATC100-10

Kiến trúc logic lập trình được

Thiết bị sử dụng cấu trúc logic lập trình dựa trên macrocell cho phép cấu hình các mạch kỹ thuật số sau khi sản xuất.Mỗi macrocell có thể triển khai các chức năng logic tổ hợp hoặc logic đã đăng ký, giúp các nhà thiết kế linh hoạt khi xây dựng đường dẫn điều khiển, logic định tuyến tín hiệu và mạch định thời.Kiến trúc này cho phép tích hợp một số chức năng logic rời rạc vào một thiết bị trong khi vẫn duy trì hành vi logic có thể dự đoán được.

Khối mảng logic có cấu trúc

Tài nguyên logic bên trong được tổ chức thành các khối mảng logic nhóm các macrocell và chia sẻ tài nguyên định tuyến.Sự sắp xếp này giúp đơn giản hóa việc phân phối tín hiệu bên trong và giúp duy trì hoạt động logic ổn định trên toàn thiết bị.Tín hiệu có thể được định tuyến giữa các khối thông qua mạng kết nối nội bộ hỗ trợ các sắp xếp logic kỹ thuật số phức tạp.

Kết nối đầu vào và đầu ra rộng

Có tới 84 chân đầu vào và đầu ra cho phép thiết bị kết nối trực tiếp với nhiều tín hiệu số trong một hệ thống nhúng.Các chân này có thể được cấu hình cho hoạt động đầu vào, đầu ra hoặc hai chiều tùy thuộc vào yêu cầu thiết kế.Tính linh hoạt này cho phép thiết bị quản lý giao tiếp giữa bộ xử lý, thiết bị bộ nhớ và mạch logic ngoại vi.

Phản hồi logic nhanh

Thiết bị hỗ trợ độ trễ truyền lên tới 10 nano giây, cho phép hoạt động logic kỹ thuật số phản hồi nhanh.Hiệu suất định thời này hỗ trợ các chức năng điều khiển yêu cầu chuyển đổi tín hiệu nhất quán và đồng bộ hóa đáng tin cậy với các thành phần kỹ thuật số khác trong hệ thống.

Logic lập trình lại bằng điện

Cấu hình được lưu trữ bằng công nghệ lập trình có thể xóa bằng điện cho phép cập nhật logic của thiết bị khi yêu cầu hệ thống thay đổi.Nhà thiết kế có thể sửa đổi logic kỹ thuật số trong quá trình phát triển hoặc bảo trì hệ thống mà không cần thay thế thành phần phần cứng.

Hoạt động điện áp thấp

Hoạt động trong phạm vi cung cấp từ ba volt đến ba, sáu volt cho phép thiết bị tích hợp với nhiều hệ thống kỹ thuật số hiện đại.Dải điện áp này hỗ trợ các mức logic ổn định trong khi vẫn duy trì khả năng tương thích với các tiêu chuẩn giao diện kỹ thuật số phổ biến.

Gói gắn bề mặt nhỏ gọn

Thiết bị được cung cấp trong một gói phẳng hình tứ giác mỏng 100 chân được thiết kế để lắp ráp trên bề mặt.Kích thước gói nhỏ gọn giúp tiết kiệm không gian bo mạch và hỗ trợ các quy trình sản xuất tự động được sử dụng trong sản xuất điện tử hiện đại.

Khả năng điều khiển kỹ thuật số tích hợp

Việc kết hợp logic lập trình, định tuyến linh hoạt và các kết nối đầu vào và đầu ra có thể định cấu hình cho phép thiết bị thực hiện các tác vụ điều khiển kỹ thuật số khác nhau.Nó có thể thay thế nhiều mạch logic rời rạc trong khi vẫn duy trì hoạt động tín hiệu ổn định trên các thiết kế điện tử nhúng.

Thông số kỹ thuật EPM7128ATC100-10

Thuộc tính sản phẩm	Giá trị thuộc tính
nhà sản xuất	Altera (Intel)
Nguồn điện áp - Bên trong	3V ~ 3.6V
Gói thiết bị của nhà cung cấp	100-TQFP (14x14)
loạt	MAX® 7000A
Loại lập trình được	EE PLD
Gói / Thùng	100-TQFP
Gói	số lượng lớn
Nhiệt độ hoạt động	0°C ~ 70°C (TA)
Số lượng macrocell	128
Số phần tử/khối logic	8
Số lượng I/O	84
Số lượng cổng	2500
Kiểu lắp	Gắn bề mặt
Thời gian trễ tpd(1) Max	10 giây
Số sản phẩm cơ sở	EPM7128
Trạng thái RoH	RoHS không tuân thủ
Mức độ nhạy cảm với độ ẩm (MSL)	3 (168 giờ)
Trạng thái TIẾP CẬN	REACH Không bị ảnh hưởng
ECCN	EAR99
HTSUS	8542.39.0001

Sơ đồ khối thiết bị của EPM7128ATC100-10

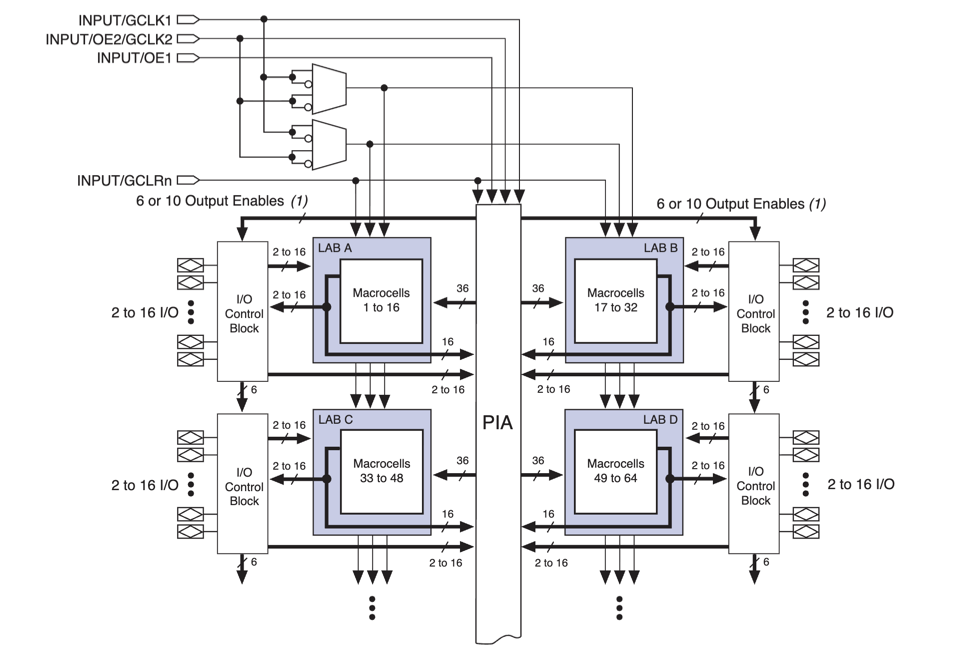

Sơ đồ minh họa kiến trúc logic bên trong được sử dụng bởi các thiết bị CPLD MAX 7000A như EPM7128ATC100-10.Cấu trúc được tổ chức xung quanh nhiều Khối mảng logic được gắn nhãn LAB A, LAB B, LAB C và LAB D, mỗi khối chứa các nhóm macrocell thực hiện các chức năng logic lập trình được.Các macrocell này hỗ trợ các hoạt động logic tổ hợp và logic đã đăng ký trong thiết bị.Khối mảng logic được kết nối thông qua Mảng kết nối có thể lập trình trung tâm để định tuyến tín hiệu giữa các phần logic.Mỗi Khối mảng logic kết nối với Khối điều khiển IO để quản lý các chân đầu vào và đầu ra của thiết bị.Các tín hiệu điều khiển chung bao gồm đầu vào đồng hồ, tín hiệu cho phép đầu ra và đầu vào xóa toàn cục đi vào từ đỉnh kiến ​​trúc và phân phối tín hiệu điều khiển trên cấu trúc logic bên trong để điều phối hoạt động của thiết bị.

Macrocell của EPM7128ATC100-10

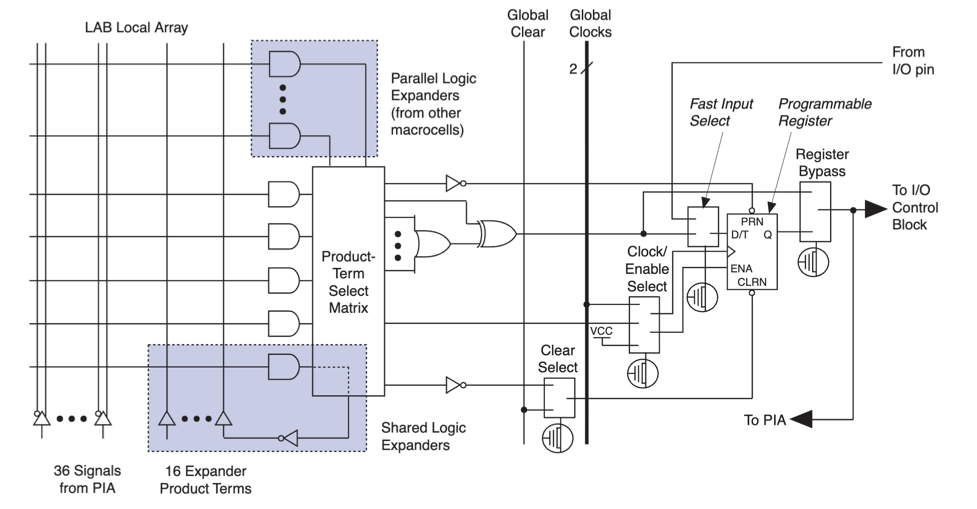

Các tín hiệu logic đi vào macrocell từ Mảng kết nối có thể lập trình thông qua 36 đường định tuyến được kết nối với mảng cục bộ LAB.Ma trận chọn thuật ngữ sản phẩm kết hợp các tín hiệu này với tối đa 16 thuật ngữ sản phẩm mở rộng để tạo ra các hàm logic có thể lập trình.Bộ mở rộng logic song song cho phép các thuật ngữ bổ sung từ các macrocell lân cận, trong khi bộ mở rộng logic chia sẻ phân phối các thuật ngữ sản phẩm bổ sung trên khối mảng logic để tăng dung lượng logic.Đường dẫn đầu ra cung cấp một thanh ghi có thể lập trình hoạt động với đồng hồ toàn cầu và các đường điều khiển rõ ràng, cho phép đầu ra tổ hợp được đăng ký hoặc trực tiếp.Đường dẫn chọn đầu vào nhanh chấp nhận tín hiệu từ chân IO bên ngoài và đường dẫn bỏ qua thanh ghi cho phép tín hiệu đi qua mà không cần lưu trữ theo đồng hồ.Tín hiệu đầu ra cuối cùng được định tuyến đến khối điều khiển IO cho các chân bên ngoài hoặc quay trở lại Mảng kết nối có thể lập trình để định tuyến tín hiệu bên trong.

Ứng dụng của EPM7128ATC100-10

Logic điều khiển hệ thống nhúng

Các thiết bị logic lập trình được như thiết bị này thường được sử dụng để triển khai logic điều khiển tùy chỉnh bên trong các hệ thống nhúng.Nó có thể phối hợp các mối quan hệ về thời gian giữa bộ xử lý, cảm biến và thiết bị liên lạc trong khi vẫn duy trì luồng tín hiệu ổn định trên toàn hệ thống.

Bộ điều khiển tự động hóa công nghiệp

Thiết bị tự động hóa thường yêu cầu logic chuyên dụng để quản lý các cảm biến, rơle và tín hiệu truyền động.Thiết bị có thể được lập trình để xử lý các trình tự điều khiển, kiểm tra an toàn và các tác vụ định tuyến tín hiệu được sử dụng trong các máy tự động và hệ thống giám sát.

Logic giao diện viễn thông

Thiết bị truyền thông sử dụng logic lập trình để quản lý việc định tuyến tín hiệu giữa bộ xử lý và mạch giao diện.Thiết bị có thể hỗ trợ chuyển mạch kỹ thuật số, xử lý giao thức và điều hòa tín hiệu giúp duy trì liên lạc đáng tin cậy giữa các thành phần hệ thống.

Mạch điều khiển điện tử tiêu dùng

Các sản phẩm tiêu dùng kỹ thuật số thường dựa vào các thiết bị logic nhỏ gọn để điều phối hoạt động nội bộ.Thiết bị có thể quản lý thời gian, xử lý đầu vào và điều khiển tín hiệu trong các sản phẩm điện tử như thiết bị đa phương tiện, thiết bị điện tử gia dụng và thiết bị ngoại vi.

Quản lý giao diện và định tuyến tín hiệu số

Các hệ thống kết hợp nhiều hệ thống con kỹ thuật số yêu cầu định tuyến tín hiệu được kiểm soát giữa các thành phần.Cấu trúc logic lập trình cho phép các nhà thiết kế tạo logic định tuyến tùy chỉnh để điều hướng tín hiệu giữa bộ nhớ, bộ xử lý và giao diện bên ngoài.

Triển khai máy trạng thái

Nhiều hệ thống điện tử dựa vào máy trạng thái để quản lý các chuỗi hoạt động.Thiết bị có thể triển khai các cấu trúc điều khiển dựa trên trạng thái này bằng cách sử dụng các đường dẫn logic có thể lập trình để đáp ứng các điều kiện đầu vào và sự kiện định thời.

Thay thế cho các thành phần logic rời rạc

Một số cổng logic và mạch điều khiển riêng biệt thường có thể được hợp nhất thành một thiết bị lập trình.Cách tiếp cận này làm giảm độ phức tạp của bo mạch đồng thời cho phép điều chỉnh hành vi logic thông qua cập nhật cấu hình khi yêu cầu hệ thống thay đổi.

Ưu điểm và nhược điểm của EPM7128ATC100-10

Ưu điểm

• Logic lập trình linh hoạt cho phép các nhà thiết kế triển khai các mạch kỹ thuật số tùy chỉnh

• Chu kỳ phát triển nhanh hơn so với các thiết bị logic cố định

• Tích hợp nhỏ gọn nhiều chức năng logic trong một thiết bị duy nhất

• Hoạt động đáng tin cậy với độ trễ truyền tương đối thấp cho các tác vụ logic điều khiển

• Hỗ trợ nhiều kết nối đầu vào và đầu ra thông qua 84 chân I/O

• Kiến trúc có thể lập trình lại cho phép cập nhật thiết kế trong quá trình phát triển

• Thích hợp để thay thế một số IC logic rời rạc trong các hệ thống nhúng

Nhược điểm

• Mật độ logic thấp hơn so với các thiết bị FPGA hiện đại

• Tài nguyên nội bộ hạn chế so với các họ logic lập trình mới hơn

• Phạm vi nhiệt độ hoạt động bị hạn chế so với các thiết bị cấp công nghiệp

• Phiên bản không tuân thủ RoHS có thể hạn chế sử dụng trong một số thiết kế tuân thủ môi trường hiện đại

Các lựa chọn thay thế EPM7128ATC100-10

Mã sản phẩm	nhà sản xuất	Các tính năng chính	Trường hợp sử dụng/Ghi chú
EPM7128ATC100-12F	thay đổi	CPLD dòng MAX 7000A với 128 ô macro và khoảng 2.500 cổng logic có thể sử dụng được.Sử dụng công nghệ logic lập trình có thể xóa bằng điện và gói TQFP 100 chân với nhiều kết nối I/O có thể lập trình.	Được sử dụng cho logic điều khiển kỹ thuật số, logic giao diện bus và logic kết nối hệ thống trong đó một số chức năng kỹ thuật số phải được triển khai trong một thiết bị lập trình.
EPM7128ATC100-6	thay đổi	CPLD cấp tốc độ cao hơn từ kiến trúc MAX 7000A.Cung cấp các macrocell có thể lập trình, tài nguyên định tuyến nội bộ và các chân đầu vào và đầu ra kỹ thuật số linh hoạt.	Thích hợp cho logic kỹ thuật số nhạy cảm với thời gian, quản lý giao diện và hệ thống điều khiển nhúng yêu cầu phản hồi logic nhanh hơn.
EPM7128ATC144-10	thay đổi	Thiết bị CPLD sử dụng kiến trúc MAX 7000A với bộ nhớ cấu hình không biến đổi và gói lớn hơn hỗ trợ nhiều kết nối I/O hơn để tích hợp hệ thống kỹ thuật số.	Phổ biến trong các bảng điều khiển công nghiệp, phần cứng truyền thông và các tác vụ điều khiển logic khả trình, nơi phải xử lý các tín hiệu bên ngoài bổ sung.

Giới thiệu về Altera (Intel)

Altera là một công ty bán dẫn nổi tiếng với việc phát triển các thiết bị logic lập trình được sử dụng trong các hệ thống kỹ thuật số và thiết bị điện tử nhúng.Công ty chuyên về mảng cổng lập trình được tại hiện trường và các thiết bị logic lập trình phức tạp cho phép các nhà thiết kế triển khai các mạch kỹ thuật số tùy chỉnh trong một thành phần duy nhất.Các dòng sản phẩm của nó được sử dụng rộng rãi trong thiết bị truyền thông, nền tảng máy tính, hệ thống điều khiển công nghiệp và điện tử tiêu dùng.Vào năm 2015, công ty đã trở thành một phần của Intel, nơi các công nghệ logic lập trình của họ tiếp tục được phát triển và tích hợp vào trung tâm dữ liệu, mạng và nền tảng điện toán nhúng.

Kết luận

EPM7128ATC100-10 là thiết bị logic lập trình được thiết kế để xử lý các tác vụ điều khiển kỹ thuật số có thể định cấu hình trong các hệ thống điện tử.Nó kết hợp 128 macrocell và cấu trúc định tuyến nội bộ cho phép bạn xây dựng các chức năng logic tùy chỉnh bên trong một con chip nhỏ gọn.Thiết bị tổ chức các tài nguyên logic của nó thông qua các khối mảng logic kết nối thông qua mạng định tuyến có thể lập trình.Cấu hình chân cắm và gói TQFP nhỏ gọn hỗ trợ các thiết kế gắn trên bề mặt được sử dụng trong các bảng mạch hiện đại.Bạn có thể sử dụng thiết bị này để quản lý các chức năng định tuyến tín hiệu, tuần tự logic và điều khiển trên nhiều ứng dụng kỹ thuật số.Tính linh hoạt này giúp đơn giản hóa thiết kế mạch trong khi vẫn có thể dự đoán được hoạt động của hệ thống.
