EP2S60F672C4

Trong hướng dẫn này, bạn sẽ nhận được một cái nhìn tổng quan rõ ràng về EP2S60F672C4, một FPGA mạnh mẽ từ gia đình Intel tựa Stratix II.Bạn sẽ tìm hiểu về các tính năng chính, kiến ​​trúc, cấu trúc khối và thông số kỹ thuật để hiểu cách nó phù hợp với các thiết kế kỹ thuật số tiên tiến.Nó cũng hướng dẫn bạn qua các bước lập trình, ứng dụng, ưu điểm và nhược điểm của nó để bạn có thể thấy chính xác nơi và cách sử dụng thiết bị này.

Danh mục

EP2S60F672C4 là gì?

Các EP2S60F672C4 là một PPGA mật độ cao từ Intel (trước đây là Altera), thuộc họ Stratix II.Được xây dựng trên quy trình SRAM bằng đồng 90nm, 1,2 V, nó cung cấp công suất logic đáng kể trong gói FBGA 672 bóng, làm cho nó trở nên lý tưởng cho các hệ thống kỹ thuật số phức tạp.Là một phần của sê-ri EP2S, thiết bị của 60 60 nằm trong phạm vi từ giữa đến-upper của dòng Stratix II, cung cấp sự cân bằng mạnh mẽ của mật độ logic, bộ nhớ nhúng và tài nguyên I/O.Được biết đến với kiến ​​trúc và độ tin cậy mạnh mẽ, FPGA này vẫn là một lựa chọn đáng tin cậy trong nhiều thiết kế nâng cao.

Tìm kiếm EP2S60F672C4?Liên hệ với chúng tôi để kiểm tra cổ phiếu hiện tại, thời gian dẫn và giá cả.

Các mô hình CAD EP2S60F672C4

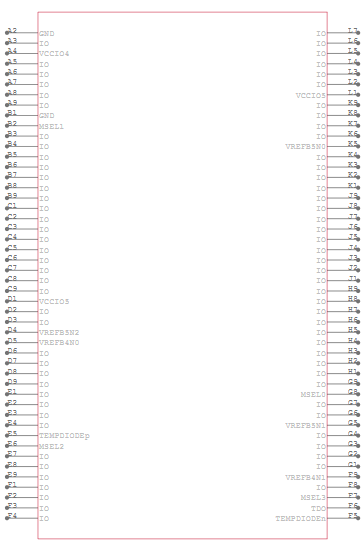

Biểu tượng EP2S60F672C4

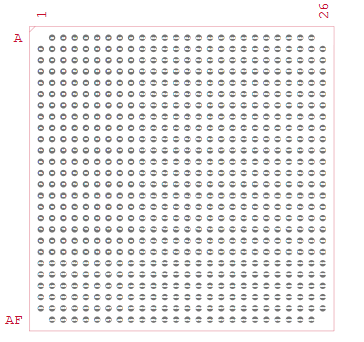

Dấu chân EP2S60F672C4

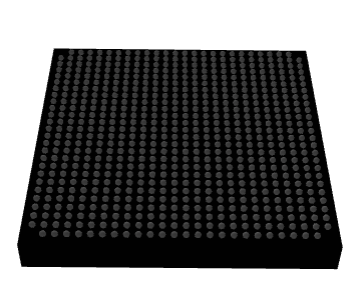

Mô hình 3D EP2S60F672C4

Các tính năng EP2S60F672C4

• Nâng cao 90nm, 1,2 V CMOS

EP2S60F672C4 được chế tạo trên quy trình CMOS đồng toàn lớp 90nm chạy ở điện áp lõi 1,2 V.Công nghệ này cho phép tốc độ cao, giảm tiêu thụ năng lượng và mật độ logic lớn hơn so với các thế hệ FPGA cũ.

• Kiến trúc mô -đun logic thích ứng (ALM)

Thiết bị sử dụng bố thí làm khối xây dựng logic thay vì các yếu tố logic truyền thống.Kiến trúc này cải thiện việc sử dụng tài nguyên, cho phép các hàm logic phức tạp hơn được thực hiện hiệu quả trong cùng một khu vực silicon.

• Mật độ logic cao

Với khoảng 60.440 yếu tố logic (bố thí 24.176), FPGA hỗ trợ các thiết kế kỹ thuật số lớn và tinh vi.Công suất cao này làm cho nó phù hợp cho các ứng dụng như xử lý tín hiệu, truyền thông và hệ thống điều khiển nhúng.

• Trimatrix ™ Bộ nhớ trên chip

EP2S60F672C4 tích hợp ba loại khối RAM, (M512, M4K và M-RAM) để cung cấp tổng cộng khoảng 2,4 Mbit của bộ nhớ nhúng.Hỗn hợp này cho phép thực hiện FIFOS nhỏ, bộ đệm trung bình và ký ức hai cổng lớn một cách hiệu quả.

• Các khối DSP chuyên dụng

Thiết bị này bao gồm 36 khối DSP chuyên dụng được thiết kế cho các hoạt động số học như nhân, tích lũy và lọc FIR.Các khối này tăng hiệu suất trong các nhiệm vụ sử dụng tính toán trong khi tiết kiệm tài nguyên logic chung.

• I/O tốc độ cao và tính toàn vẹn tín hiệu

Nó hỗ trợ các tiêu chuẩn I/O khác nhau và khác nhau cùng với mạch liên kết pha động (DPA).Các tính năng này cho phép chuyển đổi dữ liệu tốc độ cao, ổn định lên tới 1 Gbps, đảm bảo giao tiếp đáng tin cậy với các thành phần bên ngoài.

• Hỗ trợ giao diện bộ nhớ ngoài phong phú

FPGA tương thích với DDR, DDR2, QDR II, RLDRAM II và các tiêu chuẩn bộ nhớ khác.Hỗ trợ giao diện tích hợp đơn giản hóa thiết kế bảng và đạt được thông lượng dữ liệu cao cho các ứng dụng sử dụng nhiều bộ nhớ.

• Quản lý đồng hồ linh hoạt

Lên đến 12 PLL trên chip cho phép nhân đồng hồ, phân chia, thay đổi pha và chuyển đổi không trục trặc.Bạn có thể tinh chỉnh các miền đồng hồ và giảm jitter, hỗ trợ tần số đồng hồ bên trong lên tới 500 Ném550 MHz.

• Mã hóa và cấu hình lại

EP2S60F672C4 hỗ trợ mã hóa bitstream dựa trên AES để đảm bảo sở hữu trí tuệ.Nó cũng cung cấp khả năng cấu hình lại từ xa, cho phép cập nhật trường mà không cần thay thế thiết bị.

Sơ đồ khối Stratix II

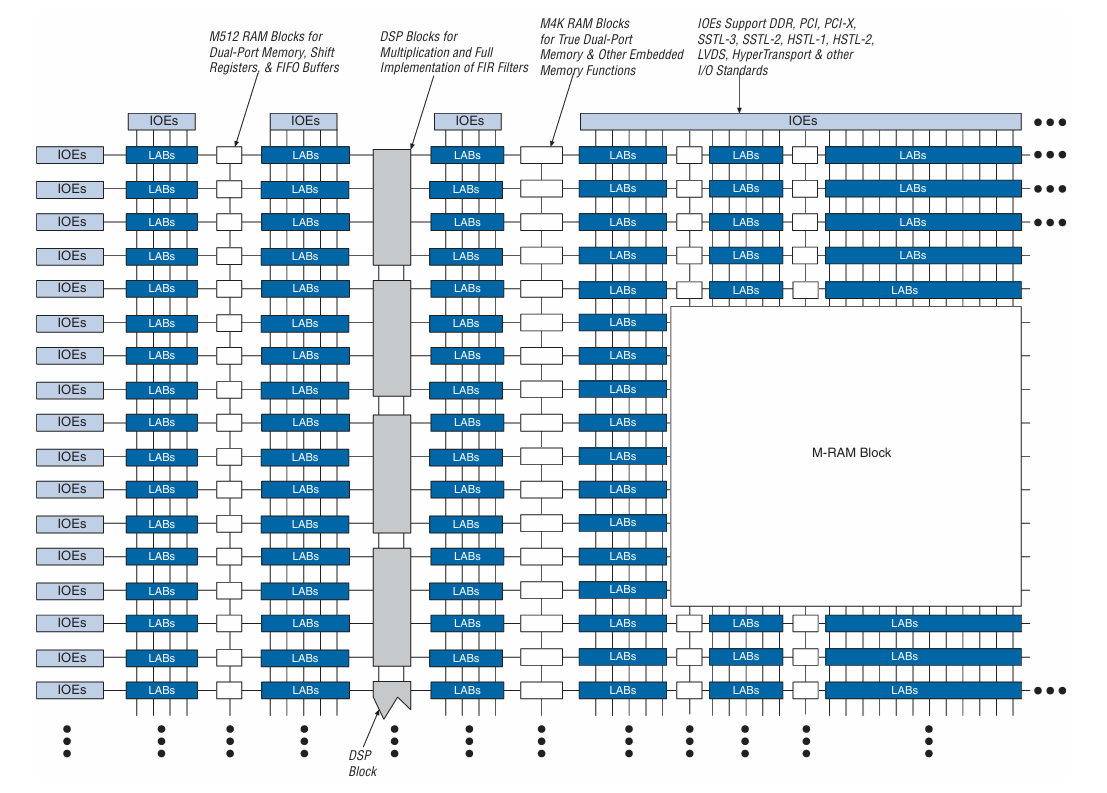

Sơ đồ khối Stratix II, như được hiển thị cho EP2S60F672C4, minh họa sự sắp xếp bên trong của các tài nguyên logic, bộ nhớ và DSP tạo thành lõi PPGA.Các khối mảng logic (LABS) được sắp xếp trong một lưới thông thường, được bao quanh bởi các cột RAM và DSP nhúng, cung cấp các khả năng lưu trữ số học và trên chip nhanh.Các phần tử I/O ngoại vi và mạng đồng hồ đóng khung cấu trúc này, cho phép truyền dữ liệu hiệu quả và kiểm soát thời gian giữa FPGA và các thiết bị bên ngoài.Biểu đồ này rất quan trọng vì nó giúp hiểu các khối chức năng khác nhau được tổ chức vật lý như thế nào, cho phép chúng tối ưu hóa vị trí, định tuyến và hiệu suất hệ thống tổng thể.

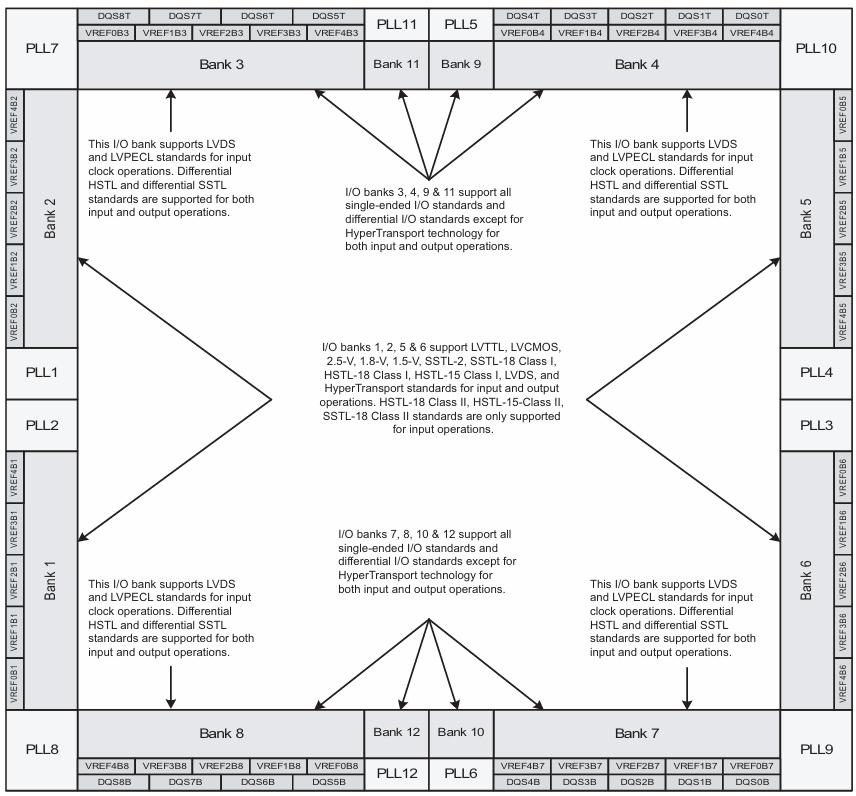

Sơ đồ ngân hàng I/O Stratix II

Sơ đồ ngân hàng I/O Stratix II này minh họa cách các chân đầu vào/đầu ra của EP2S60F672C4 được nhóm lại và các tiêu chuẩn điện mà mỗi nhóm hỗ trợ.Mỗi ngân hàng I/O được thiết kế để xử lý các mức điện áp cụ thể, các loại tín hiệu và các chức năng như LVTTL, SSTL, LVD hoặc tiêu chuẩn đầu vào đồng hồ.Bố cục cho thấy các ngân hàng khác nhau như thế nào (ví dụ: 1, 2, 5, 6 so với 3, 4, 7, 8, v.v.) được tối ưu hóa cho tín hiệu vi sai I/O có mục đích chung, bao gồm hỗ trợ cho đầu vào đồng hồ LVD/LVPECL ở các cạnh.Hiểu cấu trúc này rất quan trọng khi gán các chân, bởi vì lựa chọn ngân hàng phù hợp đảm bảo khả năng tương thích điện, đơn giản hóa định tuyến bảng và tối đa hóa hiệu suất của FPGA trong các thiết kế tốc độ cao.

Thông số kỹ thuật EP2S60F672C4

Kiểu	Tham số
Nhà sản xuất	Altera/Intel
Loạt	Stratix® II
Bao bì	Khay
Trạng thái một phần	Lỗi thời
Số lượng phòng thí nghiệm/CLB	3022
Số lượng các yếu tố/ô logic	60.440
Tổng số RAM bit	2.544.192
Số lượng I/O.	492
Điện áp - Cung cấp	1.15 V ~ 1.25 V
Loại gắn kết	Núi bề mặt
Nhiệt độ hoạt động	0 ° C ~ 85 ° C (TJ)
Gói / trường hợp	672-bbga
Gói thiết bị nhà cung cấp	672-fbga (27 × 27)
Số sản phẩm cơ sở	EP2S60

Các ứng dụng EP2S60F672C4

1. Xử lý tín hiệu số (DSP) và lọc

EP2S60F672C4 rất phù hợp để thực hiện các hàm DSP hiệu suất cao như bộ lọc FIR và IIR, xử lý FFT và các hoạt động số học phức tạp.Các khối DSP chuyên dụng của nó xử lý nhân và tích lũy một cách hiệu quả, giải phóng các tài nguyên logic chung cho các tác vụ khác.Bộ nhớ Trimatrix ™ trên chip cho phép đệm dữ liệu và đường ống trơn tru, rất phù hợp cho việc xử lý thời gian thực ở tốc độ mẫu cao.Điều này làm cho thiết bị lý tưởng cho các ứng dụng tín hiệu âm thanh, video và radar nâng cao.

2. Giao tiếp và kết nối tốc độ cao

Các giao diện I/O tốc độ cao của FPGA và Hỗ trợ mạch liên kết pha động (DPA) hỗ trợ đáng tin cậy, truyền dữ liệu cấp độ Gigabit.Nó có thể thực hiện các giao thức truyền thông và các chức năng lớp vật lý cho các hệ thống như bộ định tuyến, công tắc và kết nối bảng nối tiếp.Với khả năng logic lớn và PLL linh hoạt, nó có thể quản lý các chuyển đổi thời gian và giao thức phức tạp giữa nhiều giao diện tốc độ cao.Những khả năng này làm cho nó phù hợp mạnh mẽ cho cơ sở hạ tầng viễn thông và thiết bị mạng băng thông cao.

3. Bộ điều khiển bộ nhớ và hệ thống xử lý dữ liệu

EP2S60F672C4 hỗ trợ các giao diện bộ nhớ ngoài khác nhau bao gồm DDR, DDR2, RLDRAM II và QDR II, làm cho nó trở nên lý tưởng để thiết kế các bộ điều khiển bộ nhớ băng thông cao.Nó có thể xử lý bộ đệm dữ liệu, tạo địa chỉ và trọng tài ở tốc độ cao với độ trễ tối thiểu.Sự kết hợp của các mạng đồng hồ nhanh và các khối RAM được nhúng cho phép quản lý hiệu quả các luồng dữ liệu lớn.Điều này làm cho FPGA phù hợp để xử lý hình ảnh, phát trực tuyến video và các nền tảng tính toán khoa học dựa vào thông lượng dữ liệu nặng.

4. Logic tùy chỉnh và gia tốc nhúng

Với hơn 60.000 yếu tố logic và quản lý đồng hồ phong phú, FPGA có thể lưu trữ máy gia tốc phần cứng tùy chỉnh cho các thuật toán cụ thể.Các nhà thiết kế thường sử dụng nó để giảm tải các tác vụ chuyên sâu về tính toán từ CPU, chẳng hạn như mã hóa, phân tích giao thức hoặc các vòng điều khiển thời gian thực.Nó cũng có thể tích hợp nhiều khối chức năng, làm cho nó phù hợp cho các thiết kế giống như SoC phức tạp.Tính linh hoạt này làm cho nó có giá trị trong các ứng dụng như tự động hóa công nghiệp, hệ thống bảo mật và các đơn vị kiểm soát hàng không vũ trụ.

5. Nền tảng phát triển giáo dục và tạo mẫu

Thiết bị EP2S60 thường được tìm thấy trên bộ dụng cụ phát triển FPGA được sử dụng để tạo mẫu, thử nghiệm và nghiên cứu học thuật.Sự cân bằng về khả năng logic, số lượng I/O và khả năng DSP của nó cho phép các kỹ sư và sinh viên triển khai và xác minh các hệ thống đầy đủ trên một chip duy nhất.Nó hỗ trợ lặp lại nhanh chóng các thiết kế kỹ thuật số, cho phép xác minh phần cứng trước khi cam kết phát triển ASIC.Nhiều trường đại học và phòng thí nghiệm R & D sử dụng nó để dạy các khái niệm thiết kế và xử lý tín hiệu kỹ thuật số tiên tiến.

EP2S60F672C4 Các phần tương tự

Đặc điểm kỹ thuật	EP2S60F672C4	EP2S60F672C3N	EP2S60F672C5	EP2S60F672C5N	EP2S60F672I4	EP2S60F672I3N
Gia đình / sê -ri	Stratix II	Stratix II	Stratix II	Stratix II	Stratix II	Stratix II
Các yếu tố logic (LE)	60.440	60.440	60.440	60.440	60.440	60.440
Bố thí	24.176	24.176	24.176	24.176	24.176	24.176
Bưu kiện	FBGA-672	FBGA-672	FBGA-672	FBGA-672	FBGA-672	FBGA-672
Tốc độ	C4 (STD)	C3 (nhanh hơn)	C5 (nhanh hơn)	C5 (nhanh hơn)	I4 (STD)	I3 (nhanh hơn)
Nhiệt độ cấp	Thương mại (0 ~ 70 ° C)	Thuộc về thương mại	Thuộc về thương mại	Thuộc về thương mại	Công nghiệp (−40 ~ 100 ° C)	Công nghiệp (−40 ~ 100 ° C)
Ghim i/o	492	492	492	492	492	492
Bộ nhớ trên chip	2,4 Mbit	2,4 Mbit	2,4 Mbit	2,4 Mbit	2,4 Mbit	2,4 Mbit
Điện áp cốt lõi	1.2 v	1.2 v	1.2 v	1.2 v	1.2 v	1.2 v
Sự khác biệt chính	Tốc độ thương mại cơ bản	Thùng tốc độ C3, không có chì	Thùng tốc độ cao hơn	Tốc độ cao hơn Bin, biến thể của N N	Nhiệt độ công nghiệp, mật độ tương tự	Công nghiệp, tốc độ nhanh hơn, không có chì

Các bước lập trình EP2S60F672C4

Trước khi bạn có thể sử dụng FPGA EP2S60F672C4 trong thiết kế của mình, bạn cần phải định cấu hình đúng với BITSTREAM được biên dịch của mình.Quá trình này liên quan đến việc chuẩn bị tệp lập trình, thiết lập giao diện phần cứng và đảm bảo rằng cấu hình tải chính xác khi bật nguồn.

Bước 1: Tạo và biên dịch thiết kế của bạn

Bạn bắt đầu bằng cách phát triển thiết kế logic của mình bằng phần mềm Intel Quartus II.Sau khi hoàn thành thiết kế, bạn biên dịch nó để tạo tệp lập trình (.sof hoặc .pof) dành riêng cho thiết bị EP2S60F672C4.Quá trình biên dịch kiểm tra thời gian, phân công pin và sử dụng tài nguyên để đảm bảo rằng thiết kế của bạn phù hợp với kiến ​​trúc của FPGA.Sau khi được biên dịch, bitStream của bạn đã sẵn sàng cho cấu hình thiết bị.

Bước 2: Thiết lập phần cứng lập trình

Tiếp theo, bạn chuẩn bị giao diện lập trình vật lý giữa PC và bảng FPGA của bạn.Thông thường, điều này liên quan đến việc kết nối cáp JTAG USB-Blaster hoặc tương thích với cổng JTAG của thiết bị.Bạn nên xác minh rằng Quartus II nhận ra lập trình viên và thiết bị đích được phát hiện chính xác.Bước này đảm bảo giao tiếp ổn định trước khi bắt đầu quá trình cấu hình.

Bước 3: Tải tệp lập trình vào thiết bị

Sử dụng công cụ lập trình qua Quartus II, bạn thêm tệp .sof hoặc .pof được biên dịch và chọn EP2S60F672C4 từ danh sách thiết bị được phát hiện.Sau đó, bạn bắt đầu trình tự lập trình, trong thời gian đó, BITSTREAM được chuyển và tải vào các ô cấu hình SRAM của FPGA.Bạn nên theo dõi thanh tiến trình và tin nhắn trạng thái để xác nhận cấu hình thành công.Sau khi hoàn thành, FPGA bắt đầu thực hiện logic được lập trình ngay lập tức.

Bước 4: Xác minh cấu hình và hoạt động

Sau khi lập trình, bạn xác minh rằng thiết bị đang hoạt động như dự định.Quartus II cung cấp tùy chọn xác minh để kiểm tra CRC và tín hiệu trạng thái Cấu hình, đảm bảo rằng thiết kế được tải chính xác.Bạn cũng có thể kiểm tra chức năng I/O của mình hoặc chạy mô phỏng chức năng để xác nhận hành vi hệ thống.Bước cuối cùng này đảm bảo thiết kế của bạn hoạt động đầy đủ và ổn định trên phần cứng.

Ưu điểm và nhược điểm của EP2S60F672C4

Thuận lợi

• Mật độ logic cao cho các thiết kế phức tạp

• Tỷ lệ hiệu suất trên chi phí tốt

• di cư dễ dàng trong cùng một gia đình

• Các công cụ phát triển ổn định và trưởng thành

• Độ tin cậy đã được chứng minh trong sử dụng công nghiệp

Bất lợi

• lỗi thời và khó hơn để nguồn

• Tiêu thụ năng lượng cao hơn các PPGA mới hơn

• Không có bộ thu phát tốc độ cao hiện đại

• Đóng thời gian khó khăn hơn khi sử dụng cao

• Khả năng mở rộng hạn chế cho các giao thức trong tương lai

Kích thước bao bì EP2S60F672C4

Kiểu	Tham số
Loại gói	672-FBGA (Fineline BGA)
Kích thước cơ thể (L × W)	27,00 mm × 27,00 mm
Tổng chiều cao gói (a)	Tối đa 3,50 mm
Chiều cao độc lập (A1)	Tối thiểu 0,30 mm
Độ dày chất nền (A2)	Tối đa 3,00 mm
Đường kính bóng (B)	0,50 mm - 0,70 mm
Sân bóng (E)	1,00 mm
Số lượng bóng	672
Phong cách gắn kết	Núi bề mặt
Mô tả gói	FBGA, lưới 27 × 27 mm

Nhà sản xuất EP2S60F672C4

FPGA EP2S60F672C4 được sản xuất bởi Tập đoàn Altera, một người tiên phong hàng đầu trong các thiết bị logic lập trình.Năm 2015, Altera đã được mua lại bởi Intelvà sản phẩm hiện thuộc nhóm Giải pháp lập trình Intel (PSG), tiếp tục hỗ trợ và cung cấp cho các gia đình FPGA được thành lập của Altera.Intel duy trì dòng Stratix II như là một phần của danh mục sản phẩm kế thừa của mình, đảm bảo tài liệu, hỗ trợ công cụ và tính khả dụng dài hạn cho các ứng dụng công nghiệp và truyền thông.

Phần kết luận

EP2S60F672C4 kết hợp mật độ logic cao, kiến ​​trúc bộ nhớ linh hoạt và các tính năng I/O mạnh mẽ để hỗ trợ các hệ thống kỹ thuật số phức tạp.Thiết kế dựa trên ALM, bộ nhớ Trimatrix ™, các khối DSP và quản lý đồng hồ cho phép triển khai hiệu quả các ứng dụng đòi hỏi.Mặc dù nó cung cấp độ tin cậy đã được chứng minh và hỗ trợ phát triển trưởng thành, nhưng nó phải đối mặt với những hạn chế như lỗi thời và thiếu bộ thu phát hiện đại so với các thế hệ FPGA mới hơn.Nhìn chung, hiệu suất cân bằng và tính linh hoạt của nó làm cho nó trở thành một lựa chọn vững chắc để xử lý tín hiệu, giao tiếp, xử lý dữ liệu và các ứng dụng tạo mẫu.
