EP20K100EFC324-1X PPGA: Các tính năng, thông số kỹ thuật, ứng dụng và hướng dẫn lập trình

EP20K100EFC324-1X là một chip có thể lập trình (FPGA) từ loạt Intel APEX-20KE® của Intel.Nó được thiết kế để xử lý các mạch kỹ thuật số phức tạp và hỗ trợ xử lý dữ liệu tốc độ cao.Hướng dẫn này giải thích các tính năng, thông số kỹ thuật của nó, cách lập trình và lợi thế của nó, làm cho nó trở thành một nguồn tài nguyên hữu ích cho mọi người.

Danh mục

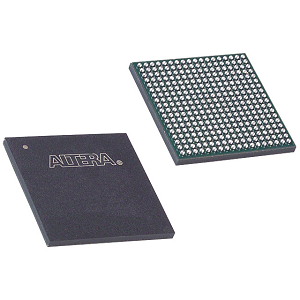

Tổng quan EP20K100EFC324-1X

Các EP20K100EFC324-1X là một phần của loạt APEX-20KE® của Intel, một mảng cổng lập trình trường (FPGA) được điều chỉnh cho các ứng dụng logic lập trình mật độ cao, đòi hỏi phải tích hợp hệ thống-chip có thể lập trình (SOPC).Thiết bị này được phân biệt bằng cách tích hợp 4.160 phần tử logic hoặc ô và 416 khối mảng logic (LABS), tạo điều kiện cho khả năng cấu hình đáng kể cho các thiết kế mạch kỹ thuật số khác nhau.Nó cũng tự hào có một lượng đáng kể bộ nhớ nhúng phù hợp với các yêu cầu lưu trữ dữ liệu đòi hỏi trong FPGA.Tăng cường hơn nữa tính linh hoạt của ứng dụng, EP20K100EFC324-1X hỗ trợ 246 chân I/O và cung cấp số cổng đáng kể khoảng 263.000 cổng tương đương, hoạt động hiệu quả trong khoảng từ 1,71V đến 1,89V.Nó được đóng gói trong một mảng bóng bóng mịn 324 quả bóng (FBGA), hỗ trợ tích hợp vật lý mạnh mẽ vào các cụm điện tử.

EP20K100EFC324-1X là lựa chọn hoàn hảo khi bạn đã sẵn sàng đặt hàng số lượng lớn với chúng tôi cho các dự án hoặc dòng sản phẩm của bạn.

Các mô hình CAD EP20K100EFC324-1X

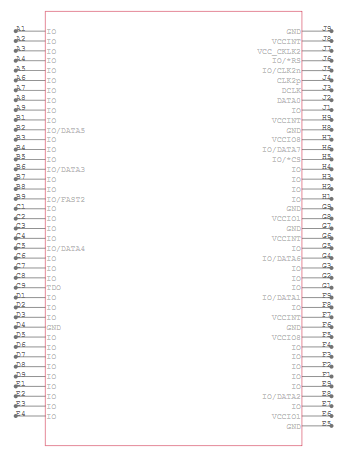

Biểu tượng EP20K100EFC324-1X

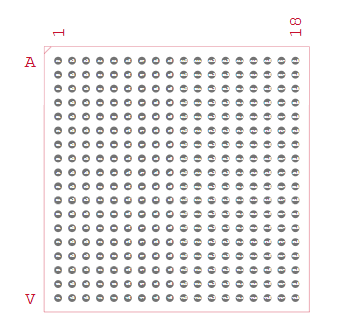

Dấu chân EP20K100EFC324-1X

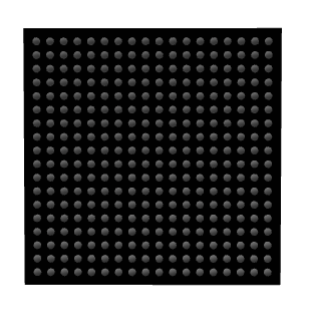

Mô hình 3D EP20K100EFC324-1X

Các tính năng EP20K100EFC324-1X

• Mật độ logic cao: FPGA được trang bị 4.160 phần tử logic (LES) và 416 khối mảng logic (phòng thí nghiệm).Mật độ cao của các ô logic này cho phép thiết kế và thực hiện các mạch và hệ thống kỹ thuật số phức tạp trong một chip duy nhất, làm cho nó trở nên lý tưởng cho các ứng dụng yêu cầu khả năng xử lý logic mạnh mẽ.

• Bộ nhớ nhúng: Cung cấp 53.248 bit RAM, FPGA này cung cấp tài nguyên bộ nhớ nhúng đáng kể.Tính năng này tốt cho các ứng dụng yêu cầu lưu trữ và truy xuất dữ liệu nhanh, cho phép xử lý hiệu quả các tác vụ sử dụng nhiều dữ liệu.

• Khả năng I/O mở rộng: Với 246 chân đầu vào/đầu ra, EP20K100EFC324-1X đảm bảo kết nối toàn diện và các tùy chọn giao thoa.Phạm vi rộng của các khả năng I/O này cho phép nó dễ dàng kết nối với vô số thiết bị và hệ thống bên ngoài, tăng cường tiện ích của nó trong các cụm điện tử phức tạp.

• Hỗ trợ nhiều điện áp: Thiết bị hỗ trợ phạm vi điện áp lõi từ 1,71V đến 1,89V và có giao diện I/O MultiVolt ™ I/O.Điều này cho phép FPGA tương thích với các thành phần điện tử khác hoạt động ở các mức logic khác nhau, bao gồm 1.8V, 2.5V, 3,3V và 5.0V, mang lại sự linh hoạt tuyệt vời trong thiết kế hệ thống.

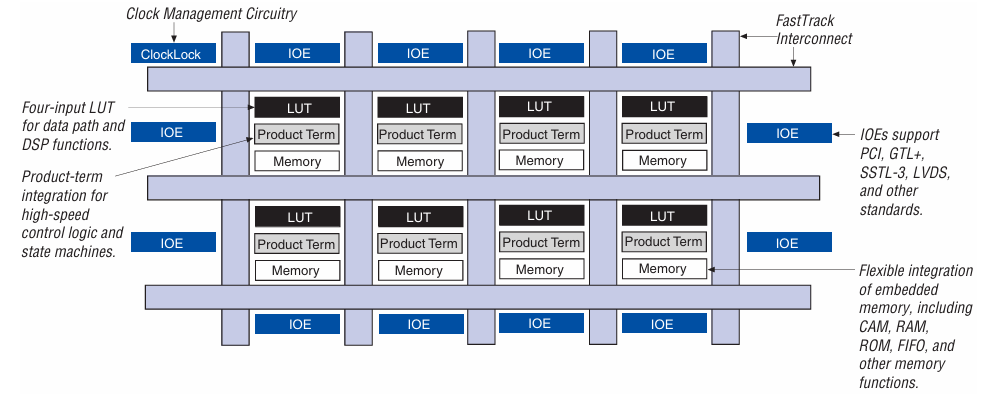

Sơ đồ khối EP20K100EFC324-1X

Các Sơ đồ khối EP20K100EFC324-1X Đại diện cho cấu trúc bên trong của thiết bị FPGA (mảng cổng lập trình trường), hiển thị các đơn vị chức năng khác nhau của nó.Sơ đồ bao gồm các khối logic được kết nối với nhau, các phần tử bộ nhớ, quản lý đồng hồ và các phần tử I/O.Tại cốt lõi của thiết kế là Khối mảng logic (Phòng thí nghiệm), trong đó chứa Bảng tra cứu (LUTS) và logic dựa trên thuật ngữ sản phẩm.Các yếu tố này cho phép triển khai logic linh hoạt, làm cho FPGA phù hợp với logic điều khiển tốc độ cao, máy trạng thái và chức năng DSP.Các Kết nối FastTrack Cung cấp một đường dẫn giao tiếp tốc độ cao giữa các yếu tố logic, đảm bảo định tuyến tín hiệu hiệu quả trong toàn bộ thiết bị.Các Mạch quản lý đồng hồ , bao gồm tính năng Clocklock, đảm bảo hoạt động đáng tin cậy và đồng bộ hóa bằng cách ổn định và phân phối tín hiệu đồng hồ trên FPGA.Các Các yếu tố đầu vào/đầu ra (IOES), được định vị xung quanh vải FPGA, đóng vai trò là giao diện để giao tiếp bên ngoài.Những iOES này hỗ trợ nhiều giao thức tiêu chuẩn công nghiệp như PCIThì GTL+Thì SSTL-3, Và LVD, cho phép FPGA giao diện với nhiều hệ thống bên ngoài.Các IOES này đảm bảo khả năng tương thích với các mức điện áp và tiêu chuẩn báo hiệu khác nhau, tăng cường tính linh hoạt của FPGA trong các ứng dụng nhúng. Khối bộ nhớ nhúng Cung cấp các giải pháp lưu trữ linh hoạt trong FPGA.Các yếu tố bộ nhớ này có thể hoạt động như Bộ nhớ địa chỉ nội dung (Cam), Bộ nhớ truy cập ngẫu nhiên (ĐẬP), Bộ nhớ chỉ đọc (Rom), Đầu tiên trước hết (FIFO) Bộ đệm, và các cấu trúc bộ nhớ khác.Khả năng tích hợp bộ nhớ trực tiếp trong vải FPGA giúp cải thiện hiệu quả xử lý dữ liệu, giảm phụ thuộc và độ trễ bộ nhớ ngoài.

Thông số kỹ thuật EP20K100EFC324-1X

Kiểu	Tham số
Nhà sản xuất	Intel
Loạt	APEX-20KE®
Bao bì	Khay
Trạng thái một phần	Lỗi thời
Số lượng phòng thí nghiệm/CLB	416
Số lượng các yếu tố/ô logic	4160
Tổng số RAM bit	53248
Số lượng I/O.	246
Số lượng cổng	263000
Điện áp - Cung cấp	1.71V ~ 1.89V
Loại gắn kết	Núi bề mặt
Nhiệt độ hoạt động	0 ° C ~ 85 ° C (TJ)
Gói / trường hợp	324-BGA
Gói thiết bị nhà cung cấp	324-FBGA (19x19)
Số sản phẩm cơ sở	EP20K100

Các ứng dụng EP20K100EFC324-1X

Mạng và truyền thông

FPGA này là lý tưởng cho các thiết bị kết nối mạng như bộ định tuyến và công tắc, nơi nó quản lý định tuyến dữ liệu, xử lý tín hiệu và xử lý giao thức.Mật độ logic cao và khả năng I/O rộng lớn của nó cho phép nó hỗ trợ các hoạt động dữ liệu tốc độ cao, phức tạp cần thiết trong cơ sở hạ tầng truyền thông hiện đại.

Hệ thống kiểm soát công nghiệp

Trong lĩnh vực công nghiệp, EP20K100EFC324-1X vượt trội trong các hệ thống tự động hóa.Khả năng lập trình và khả năng xử lý mạnh mẽ của nó cho phép kiểm soát và giám sát chính xác để tăng cường hiệu quả hoạt động và độ tin cậy trong các quy trình sản xuất.

Điện tử ô tô

FPGA đóng vai trò là một thành phần trong các ứng dụng ô tô, đặc biệt là trong các hệ thống thông tin giải trí trên xe tải tiên tiến (ADAs) và hệ thống thông tin giải trí trong xe.Nó cung cấp sức mạnh xử lý cần thiết và khả năng thích ứng để xử lý dữ liệu và hỗ trợ các chức năng tinh vi cần thiết trong các phương tiện hiện đại.

Điện tử tiêu dùng

Do tính linh hoạt và hiệu suất cao của nó, EP20K100EFC324-1X cũng được tìm thấy trong các thiết bị điện tử tiêu dùng như TV độ phân giải cao và bảng điều khiển chơi game.Nó hỗ trợ các chức năng phức tạp và AIDS trong việc rút ngắn các chu kỳ phát triển sản phẩm, đáp ứng nhu cầu nhanh chóng của thị trường Điện tử tiêu dùng.

Thiết bị y tế

Trong lĩnh vực y tế, FPGA này đóng góp vào chức năng của thiết bị hình ảnh y tế và các công cụ chẩn đoán.Khả năng xử lý dữ liệu của nó ở tốc độ cao đảm bảo rằng các thiết bị này có thể cung cấp kết quả chẩn đoán chính xác và kịp thời để điều trị và chụp ảnh y tế hiệu quả.

EP20K100EFC324-1X Các phần tương tự

• EP20K100EFC144-3

• EP20K100EFC144-2

• EP20K100EFC324-2

Các bước lập trình EP20K100EFC324-1X

Để lập trình hiệu quả EP20K100EFC324-1X, một thành viên của loạt FPGA APEX-20KE® của Altera, điều quan trọng là phải tuân theo một chuỗi các bước có cấu trúc.Quá trình này đảm bảo rằng thiết kế của bạn được dịch một cách hiệu quả thành một định dạng mà FPGA có thể thực hiện.Dưới đây, tôi phác thảo một cách tiếp cận chi tiết để lập trình mô hình FPGA này, tích hợp các bước và sửa đổi cụ thể cho thiết bị này.

1. Thiết kế nhập cảnh

Bắt đầu bằng cách tạo thiết kế logic kỹ thuật số của bạn.Sử dụng các ngôn ngữ mô tả phần cứng (HDL) như VHDL hoặc Verilog, cho phép bạn mô tả chức năng phần cứng và logic của hệ thống của bạn.Các công cụ như Quartus II của Altera cung cấp một môi trường toàn diện để viết, thử nghiệm và biên dịch mã HDL của bạn.Đảm bảo rằng thiết kế của bạn là mô -đun, giúp gỡ lỗi và mở rộng dễ dàng hơn.

2. Tổng hợp

Khi mục nhập thiết kế của bạn hoàn tất, bước tiếp theo là tổng hợp, trong đó mã HDL được dịch thành một danh sách netl.Danh sách netl này đại diện cho danh sách kết nối các cổng, dép xỏ ngón và các yếu tố phần cứng khác tạo nên thiết kế của bạn.Trong quá trình tổng hợp, mã được tối ưu hóa cho kiến ​​trúc cụ thể của EP20K100EFC324-1X, đảm bảo rằng thiết kế sử dụng tài nguyên của FPGA một cách hiệu quả.Các công cụ như Synplify Pro hoặc công cụ tổng hợp trong Quartus II có thể được sử dụng cho mục đích này.Điều quan trọng là tập trung vào việc tối ưu hóa thiết kế của bạn để đáp ứng các hạn chế về thời gian và tài nguyên.

3. Thực hiện

Sau khi tổng hợp, việc thực hiện diễn ra.Bước này liên quan đến việc ánh xạ danh sách netl vào phần cứng FPGA thực tế.Nó bao gồm vị trí của các phần tử logic trong FPGA và định tuyến các kết nối giữa chúng.Phần mềm Quartus II tạo điều kiện cho quá trình này thông qua các công cụ triển khai của nó, quản lý vị trí và định tuyến để đáp ứng tốc độ xung nhịp mong muốn và số liệu hiệu suất.Trong quá trình thực hiện, bạn có thể cần lặp lại thiết kế của mình dựa trên phản hồi từ các công cụ phân tích thời gian để đảm bảo rằng tất cả các yêu cầu hiệu suất được đáp ứng.

4. Thế hệ bitstream

Sau khi thực hiện thành công, giai đoạn tiếp theo là tạo ra BITSTREAM.Đây là tệp nhị phân sẽ được tải lên FPGA.BitStream chứa dữ liệu được cấu hình cho mọi yếu tố lập trình trong FPGA, thiết lập thiết bị để thực hiện các chức năng theo thiết kế của bạn.Phần mềm Quartus II có thể tạo ra BITSTREAM này, sau đó đã sẵn sàng để được tải xuống FPGA.

5. Lập trình FPGA

Bước cuối cùng là lập trình FPGA với BITSTREAM được tạo.Điều này có thể được thực hiện bằng cách sử dụng một lập trình viên phần cứng tương thích với EP20K100EFC324-1X, chẳng hạn như USB Blaster.Kết nối lập trình viên với bảng phát triển của bạn nơi FPGA được gắn và sử dụng công cụ lập trình viên Quartus II để chuyển BITSTREAM sang FPGA.Bước này sẽ tải thiết kế của bạn lên FPGA và nó sẽ bắt đầu hoạt động theo logic được xác định trong mã HDL của bạn.

Ưu điểm EP20K100EFC324-1X

Tích hợp cao

EP20K100EFC324-1X cung cấp các khả năng tích hợp cao do số lượng lớn các yếu tố logic và bộ nhớ nhúng.Tích hợp này cho phép hợp nhất nhiều chức năng vào một thiết bị.Do đó, các hệ thống có thể được đơn giản hóa, giảm số lượng thành phần tổng thể, không gian vật lý cần thiết và các điểm thất bại tiềm năng trong các thiết kế điện tử.

Thực hiện logic linh hoạt

Kiến trúc của EP20K100EFC324-1X hỗ trợ cả bảng tra cứu (LUT) và logic dựa trên thuật ngữ sản phẩm.Tính linh hoạt này trong triển khai logic cho phép tối ưu hóa FPGA cho một loạt các ứng dụng, từ cổng logic đơn giản đến các mạch tổ hợp phức tạp.Nó cung cấp một lợi thế về tính linh hoạt của thiết kế và có thể chứa một phổ rộng các chức năng kỹ thuật số.

Cấu trúc kết nối nâng cao

Với cấu trúc kết nối phân cấp, FPGA bao gồm các kết nối cục bộ, Megalab ™ và FastTrack®.Các tài nguyên định tuyến chuyên dụng này tăng cường hiệu quả định tuyến tín hiệu và cải thiện hiệu suất tổng thể của thiết bị.Cấu trúc kết nối tiên tiến này tốt cho các thiết kế yêu cầu truyền dữ liệu tốc độ cao và độ trễ thấp, làm cho FPGA trở nên lý tưởng cho điện toán và viễn thông hiệu suất cao.

Quản lý đồng hồ

EP20K100EFC324-1X kết hợp công nghệ Clocklock và Clockboost, hỗ trợ quản lý đồng hồ hiệu quả.Các tính năng này giúp duy trì tính toàn vẹn của tín hiệu đồng hồ trong suốt FPGA, giảm jitter và cải thiện độ tin cậy tín hiệu.Quản lý đồng hồ hiệu quả là cần thiết cho các mạch kỹ thuật số đồng bộ, đảm bảo hoạt động ổn định và có thể dự đoán được trong các điều kiện môi trường khác nhau.

Thiết kế linh hoạt

Bản chất có thể lập trình của EP20K100EFC324-1X cho phép điều chỉnh phần cứng theo nhu cầu cụ thể và cấu hình lại FPGA cho các ứng dụng hoặc cập nhật khác nhau.Tính linh hoạt này có nghĩa là một FPGA duy nhất có thể được sử dụng trên nhiều dự án, có lợi trong bối cảnh công nghệ năng động trong đó các yêu cầu có thể thay đổi nhanh chóng.

Tạo mẫu nhanh

Các FPGA như EP20K100EFC324-1X cho phép tạo mẫu nhanh các mạch kỹ thuật số.Bạn có thể phát triển và lặp lại các thiết kế một cách nhanh chóng mà không có thời gian dẫn dài liên quan đến phát triển ASIC tùy chỉnh.Khả năng này để nhanh chóng mô hình hóa và kiểm tra các thiết kế mới tăng tốc quá trình phát triển, dẫn đến sự đổi mới nhanh hơn và rút ngắn thời gian lên thị trường.

Hiệu quả chi phí

Việc tích hợp nhiều chức năng trong một FPGA duy nhất làm giảm nhu cầu về các thành phần riêng biệt bổ sung, điều này có thể dẫn đến tiết kiệm chi phí trong cả mua sắm và lắp ráp.Sự tích hợp này cũng đơn giản hóa quy trình sản xuất và có thể làm giảm độ phức tạp của hệ thống, dẫn đến chi phí bảo trì và nâng cấp thấp hơn trong vòng đời của sản phẩm.

Hỗ trợ lâu dài

Khía cạnh có thể cấu hình lại của EP20K100EFC324-1X đảm bảo rằng phần cứng có thể được cập nhật để sửa lỗi, cải thiện hiệu suất hoặc thêm các tính năng mới mà không cần thay đổi phần cứng vật lý.Hỗ trợ và khả năng thích ứng dài hạn này bảo vệ các khoản đầu tư và cho phép các thiết bị duy trì sự phù hợp khi các tiêu chuẩn và công nghệ mới xuất hiện.

Kích thước bao bì EP20K100EFC324-1X

EP20K100EFC324-1X là một FPGA từ loạt APEX-20KE® của Altera, được đặt trong một Mảng lưới bóng 324-bóng-bóng (FBGA) (FBGA) bưu kiện.Kích thước đóng gói của nó như sau:

• Sân bóng đá: 1 mm

• Chiều dài × chiều rộng: 19 mm × 19 mm

• Khu vực: 361 mm²

Nhà sản xuất EP20K100EFC324-1X

EP20K100EFC324-1X là một mô hình từ loạt các mảng cổng lập trình trường APEX-20KE® ban đầu được phát triển bởi Altera.Sau khi Intel mua lại Altera vào năm 2015, FPGA này và các sản phẩm Altera khác đã trở thành một phần của danh mục giải pháp lập trình rộng rãi của Intel.Kết quả là Intel Tiếp tục hỗ trợ các dòng sản phẩm của Altera trong khi tích hợp chúng với các dịch vụ công nghệ tiên tiến của riêng họ.Mặc dù EP20K100EFC324-1X đã được phân loại là lỗi thời và không còn được sản xuất, di sản của nó được duy trì theo Intel, điều này khuyến nghị các mô hình FPGA mới hơn cho các ứng dụng hiện tại để đảm bảo hỗ trợ và sẵn có lâu dài.

Phần kết luận

EP20K100EFC324-1X là một PPGA mạnh mẽ và linh hoạt cho phép tạo và kiểm tra các mạch kỹ thuật số tùy chỉnh.Nó cung cấp hiệu suất cao, bộ nhớ tích hợp và hỗ trợ đa điện áp, làm cho nó hữu ích trong nhiều ngành công nghiệp.Hướng dẫn này đã đưa bạn qua các tính năng, thiết kế và các bước chính để lập trình FPGA này một cách đơn giản, để bạn có thể dễ dàng hiểu và sử dụng nó.
