EP1C4F400C8 PPGA: Các tính năng, thông số kỹ thuật, lập trình và các lựa chọn thay thế

Nếu bạn làm việc với logic có thể lập trình, EP1C4F400C8 cung cấp cho bạn sự cân bằng thực tế về hiệu suất và chi phí.Trong bài viết này, bạn sẽ tìm hiểu FPGA này là gì, các tính năng chính của nó như dung lượng logic, bộ nhớ và các tùy chọn I/O và cách cấu trúc của nó hỗ trợ thiết kế đáng tin cậy.Bạn cũng sẽ thấy các thông số kỹ thuật, ứng dụng trong hệ thống, quy trình lập trình và cách so sánh với các phần tương tự.

Danh mục

EP1C4F400C8 là gì?

Các EP1C4F400C8 là một thành viên của gia đình PPGA của Intel (trước đây là Altera,), được thiết kế như một giải pháp logic lập trình hiệu quả và đáng tin cậy về chi phí.Được xây dựng trên quy trình SRAM 0,13, thiết bị này cung cấp mật độ logic vừa phải và các tùy chọn I/O linh hoạt trong gói FBGA-400 nhỏ gọn.Họ Cyclone, bao gồm các thiết bị như EP1C3, EP1C6, EP1C12 và EP1C20, được tạo ra để cân bằng hiệu suất và khả năng chi trả cho các thiết kế có thể mở rộng, cho phép di chuyển dễ dàng giữa các mức mật độ và gói.Được biết đến với sự ổn định và áp dụng rộng rãi, nó vẫn là một lựa chọn đáng tin cậy trong các thiết kế kế thừa.

Tìm kiếm EP1C4F400C8?Liên hệ với chúng tôi để kiểm tra cổ phiếu hiện tại, thời gian dẫn và giá cả.

Các mô hình CAD EP1C4F400C8

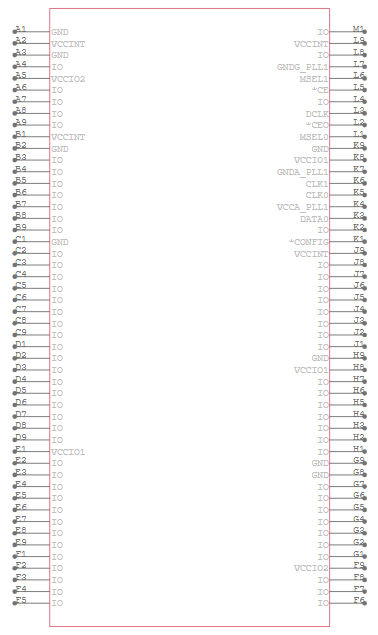

Biểu tượng EP1C4F400C8

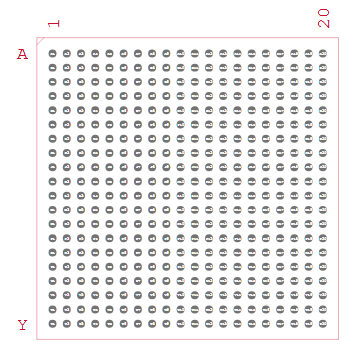

Dấu chân EP1C4F400C8

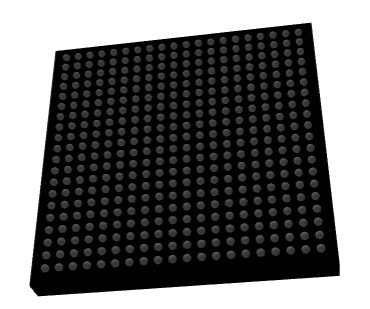

Mô hình 3D EP1C4F400C8

Các tính năng EP1C4F400C8

• Khả năng logic

EP1C4F400C8 cung cấp khoảng 4.000 yếu tố logic, được tổ chức thành 400 khối mảng logic (LABS).Điều này làm cho nó phù hợp cho các thiết kế tầm trung đòi hỏi mật độ logic vừa phải trong khi vẫn duy trì hiệu quả chi phí.

• Bộ nhớ nhúng

Nó tích hợp khoảng 76,5 kbit bộ nhớ nhúng.RAM bên trong này hỗ trợ bộ đệm dữ liệu, lưu trữ và các chức năng bộ nhớ nhỏ, giảm nhu cầu về các thành phần bộ nhớ ngoài trong nhiều thiết kế.

• Đếm I/O cao

Thiết bị cung cấp 301 chân I/O có thể định cấu hình người dùng trong gói FBGA 400 bóng của nó.Số lượng pin cao này cho phép kết nối phong phú cho các hệ thống phức tạp yêu cầu nhiều giao diện ngoại vi.

• Hỗ trợ tiêu chuẩn I/O rộng

Nó hỗ trợ nhiều tiêu chuẩn I/O bao gồm LVTTL, LVCMOS, SSTL-2, SSTL-3 và LVD khác biệt.Tính linh hoạt này cho phép FPGA giao diện trực tiếp với nhiều gia đình logic và thiết bị bộ nhớ hiện đại.

• Tín hiệu vi sai tốc độ cao

Với hỗ trợ LVD lên tới 640 Mbps, FPGA xử lý các yêu cầu truyền dữ liệu nhanh.Điều này làm cho nó thực tế cho các ứng dụng như liên kết truyền thông tốc độ cao và giao diện kỹ thuật số nhanh.

• Quản lý đồng hồ với PLLS

ChIP tích hợp hai vòng khóa pha (PLL) và tám mạng đồng hồ toàn cầu.Các tính năng này cho phép tạo đồng hồ chính xác, nhân và điều khiển jitter cho các ứng dụng quan trọng về thời gian.

• Hoạt động lõi điện áp thấp

Hoạt động ở điện áp lõi 1,5 V danh nghĩa, thiết bị cân bằng hiệu suất với mức tiêu thụ năng lượng thấp hơn.Mức điện áp này đã được tối ưu hóa cho công nghệ CMOS 0,13 -MO được sử dụng trong chế tạo của nó.

• Điện áp I/O linh hoạt

FPGA hỗ trợ điện áp I/O là 1,5 V, 1,8 V, 2,5 V và 3,3 V trên các ngân hàng khác nhau.Tính linh hoạt này cho phép nó giao tiếp với cả các thành phần hệ thống kế thừa và hiện đại.

• Cấu hình dựa trên SRAM

Giống như các PPGA lốc xoáy khác, nó dựa trên SRAM và yêu cầu cấu hình lại ở mỗi lần tăng sức mạnh.Điều này cung cấp tính linh hoạt cho các bản cập nhật nhưng cũng đòi hỏi một thiết bị cấu hình bên ngoài hoặc bộ điều khiển.

• Hỗ trợ nén BitStream

EP1C4F400C8 hỗ trợ tải BITSTREAM được nén trong quá trình cấu hình.Điều này làm giảm các yêu cầu bộ nhớ bên ngoài và tăng tốc độ thời gian cấu hình.

• Tuân thủ PCI

Nó bao gồm hỗ trợ tích hợp cho các tiêu chuẩn PCI (33/66 MHz, 32/64-bit).Tính năng này cho phép thiết bị được tích hợp trực tiếp vào các hệ thống yêu cầu giao diện PCI mà không cần thêm logic cầu nối.

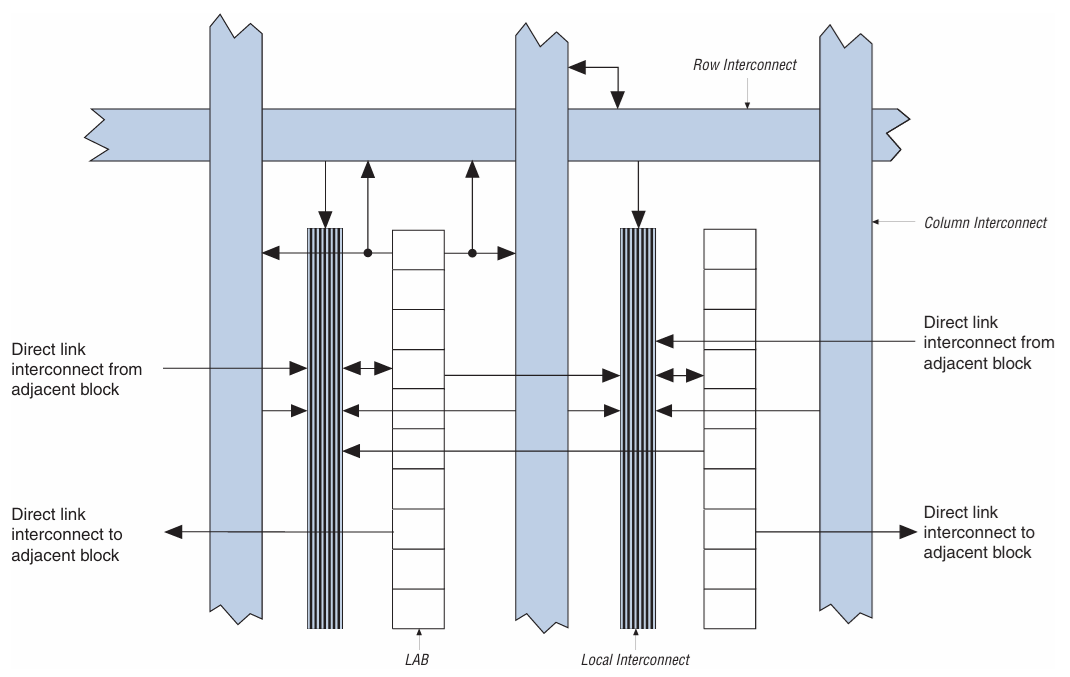

Cấu trúc phòng thí nghiệm lốc xoáy

Sơ đồ cho thấy cấu trúc khối mảng logic (LAB) được sử dụng trong các Cyclone PPGA như EP1C4F400C8.Mỗi phòng thí nghiệm kết nối với một mạng lưới các kết nối: kết nối hàng, kết nối cột và kết nối cục bộ, các tín hiệu định tuyến giữa các phần tử logic và các khối khác.Các kết nối liên kết trực tiếp cung cấp các đường dẫn nhanh, có độ trễ thấp đến các phòng thí nghiệm liền kề, cải thiện hiệu suất thời gian trong các đường dẫn tín hiệu.Kiến trúc này rất quan trọng vì nó cân bằng tính linh hoạt định tuyến với hiệu quả, cho phép FPGA xử lý các thiết kế phức tạp trong khi giữ cho tốc độ và diện tích được tối ưu hóa.

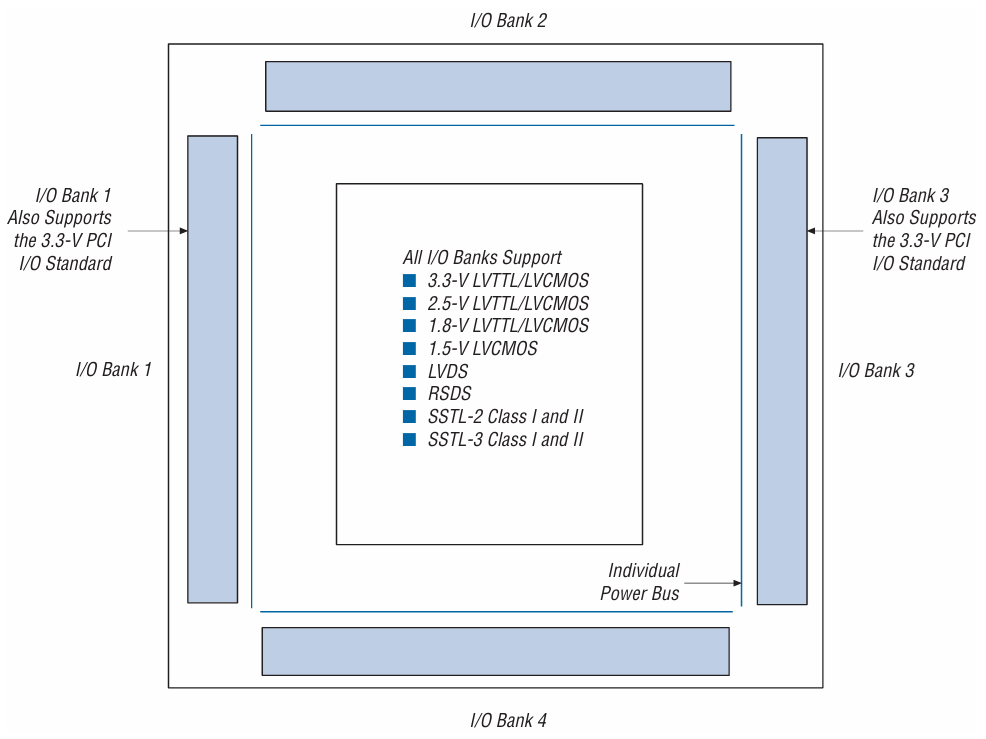

Sơ đồ ngân hàng I/O Cyclone

Sơ đồ minh họa cấu trúc ngân hàng I/O của các FPGAs Cyclone như EP1C4F400C8.Thiết bị được chia thành bốn ngân hàng I/O, mỗi ngân hàng được cung cấp bởi xe buýt cung cấp riêng, cho phép trộn các tiêu chuẩn điện áp khác nhau trong một FPGA.Tất cả các ngân hàng đều hỗ trợ một loạt các tiêu chuẩn I/O bao gồm LVTTL, LVCMOS, LVD, RSD và SSTL, trong khi các ngân hàng 1 và 3 cũng hỗ trợ PCI 3,3-V để tương thích với các hệ thống kế thừa.Kiến trúc I/O linh hoạt này rất quan trọng vì nó cho phép tích hợp liền mạch với các thiết bị và giao diện bên ngoài đa dạng, làm cho FPGA thích ứng với các ứng dụng khác nhau.

Thông số kỹ thuật EP1C4F400C8

Kiểu	Tham số
Nhà sản xuất	Altera/Intel
Loạt	Cyclone®
Bao bì	Khay
Trạng thái một phần	Lỗi thời
Số lượng phòng thí nghiệm/CLB	400
Số lượng các yếu tố/ô logic	4000
Tổng số RAM bit	78.336
Số lượng I/O.	301
Điện áp - Cung cấp	1.425V ~ 1.575V
Loại gắn kết	Núi bề mặt
Nhiệt độ hoạt động	0 ° C ~ 85 ° C (TJ)
Gói / trường hợp	400-BGA
Gói thiết bị nhà cung cấp	400-FBGA (21 × 21)
Số sản phẩm cơ sở	EP1C4

Các ứng dụng EP1C4F400C8

1. Xử lý tín hiệu số (DSP)

EP1C4F400C8 có thể được lập trình để thực hiện các tác vụ như lọc, FFTS và điều chế tín hiệu.Sự kết hợp của các yếu tố logic và bộ nhớ nhúng làm cho nó phù hợp để xử lý tốc độ cao.Điều này cho phép nó thay thế các chip DSP truyền thống bằng dung dịch FPGA linh hoạt có thể được lập trình lại cho các thuật toán khác nhau.

2. Hệ thống nhúng và điều khiển

Trong các hệ thống công nghiệp và nhúng, FPGA này thường được sử dụng để triển khai các bộ điều khiển, bộ giải trình tự và máy trạng thái tùy chỉnh.Logic có thể cấu hình lại của nó cho phép điều chỉnh chính xác hành vi phần cứng cho nhu cầu hệ thống.Bằng cách tích hợp logic điều khiển bên trong FPGA, số lượng các thành phần bên ngoài bị giảm, cải thiện độ tin cậy và giảm chi phí.

3. Kết nối và giao diện cầu nối

Thiết bị hỗ trợ nhiều tiêu chuẩn I/O và có thể hoạt động như một cầu nối giữa các giao thức giao tiếp khác nhau.Nó thường được sử dụng để kết nối PCI, LVD, SDRAM và các giao diện khác một cách liền mạch trong một hệ thống.Điều này làm cho nó rất hữu ích trong các thiết bị kết nối mạng, bộ điều khiển nhúng và chuyển đổi giao diện di sản sang hiện đại.

4. Thu thập và xử lý dữ liệu

Với tính khả dụng của I/O cao và bộ nhớ linh hoạt, EP1C4F400C8 rất phù hợp cho các hệ thống thu thập dữ liệu.Nó có thể trực tiếp giao tiếp với ADC và cảm biến, xử lý dữ liệu kịp thời và chuẩn bị cho lưu trữ hoặc truyền tải.Các ứng dụng như vậy là phổ biến trong các dụng cụ y tế, thiết bị thử nghiệm và các thiết bị đo lường khoa học.

EP1C4F400C8 Các phần tương tự

Đặc điểm kỹ thuật	EP1C4F400C8	EP1C4F400C8N	EP1C4F400C8NAA	EP1C4F400C6N	EP1C4F324C8N	EP1C4T144C8N
Nhà sản xuất	Altera (Intel)	Altera (Intel)	Altera (Intel)	Altera (Intel)	Altera (Intel)	Altera (Intel)
Gia đình FPGA	Lốc xoáy (EP1C4)	Lốc xoáy (EP1C4)	Lốc xoáy (EP1C4)	Lốc xoáy (EP1C4)	Lốc xoáy (EP1C4)	Lốc xoáy (EP1C4)
Yếu tố logic (LES)	4.000	4.000	4.000	4.000	4.000	4.000
Bộ nhớ nhúng (bit)	~ 76,5 kbit	~ 76,5 kbit	~ 76,5 kbit	~ 76,5 kbit	~ 76,5 kbit	~ 76,5 kbit
Ghim i/o	301	301	301	301	249	97
Gói / trường hợp	400-fbga	400-fbga	400-fbga	400-fbga	324-fbga	144-TQFP
Tốc độ	C8	C8	C8	C6 (nhanh hơn)	C8	C8
Điện áp cốt lõi	1,5 v	1,5 v	1,5 v	1,5 v	1,5 v	1,5 v
Hoạt động temp.Phạm vi	0 ° C ~ 85 ° C.	0 ° C ~ 85 ° C.	0 ° C ~ 85 ° C.	0 ° C ~ 85 ° C.	0 ° C ~ 85 ° C.	0 ° C ~ 85 ° C.

Các bước lập trình EP1C4F400C8

Trước khi bạn có thể sử dụng FPGA EP1C4F400C8, bạn phải tải thiết kế của mình vào thiết bị.Lập trình liên quan đến việc định cấu hình FPGA với tệp BITSTREAM để nó biết cách cư xử như mạch dự định của bạn.

1. Chọn sơ đồ cấu hình & đặt các chân MSEL

Bạn bắt đầu bằng cách chọn sơ đồ cấu hình phù hợp nhất với thiết lập của bạn, chẳng hạn như nối tiếp hoạt động, nối tiếp thụ động hoặc JTAG.Điều này được thực hiện bằng cách đặt các chân MSEL ở mức logic cụ thể trước khi tăng sức mạnh.Mỗi chế độ sử dụng các chân và giao thức khác nhau, vì vậy bạn cần xác nhận khả năng tương thích với các công cụ thiết kế và bộ nhớ cấu hình của mình.Đưa ra lựa chọn đúng ở đây đảm bảo một quá trình cấu hình trơn tru.

2. Áp dụng nguồn điện và khởi tạo thiết bị

Tiếp theo, tăng sức mạnh cho các đường ray lõi và I/O của FPGA trong các phạm vi điện áp được chỉ định.Trong quá trình khởi động, giữ chân NCONFIG thấp để giữ thiết bị được đặt lại cho đến khi điện áp cung cấp ổn định.Sau khi ổn định, bạn sẽ giải phóng RESET và sự sẵn sàng của thiết bị bằng cách lái mã PIN NSTATUS.Điều này đảm bảo FPGA được khởi tạo đúng trước khi cấu hình bắt đầu.

3. Truyền truyền dòng cấu hình

Ở giai đoạn này, bạn gửi tệp dữ liệu cấu hình (BITSTREAM) vào FPGA bằng sơ đồ đã chọn của bạn.Trong chế độ nối tiếp nối tiếp hoặc thụ động, BITSTREAM đến từ một thiết bị bộ nhớ bên ngoài, trong khi JTAG cho phép lập trình trực tiếp qua cáp.Thiết bị liên tục đọc trong dữ liệu cấu hình cho đến khi nó hoàn tất.Phần mềm thiết kế của bạn tạo ra BITSTREAM này để phù hợp với các yêu cầu logic của bạn.

4. Xác nhận cấu hình thành công (conf_done)

Khi FPGA hoàn thành tải, nó khẳng định mã PIN Conf_done để hiển thị rằng dữ liệu cấu hình đã được nhận thành công.Đồng thời, thiết bị thực hiện khởi tạo nội bộ như xóa các thanh ghi và kích hoạt I/O.Nếu conf_done không tăng cao, điều đó thường có nghĩa là dữ liệu cấu hình hoặc thiết lập có lỗi.Xem mã PIN này là cách đơn giản nhất để xác minh quá trình đã hoàn tất.

5. Thực hiện cấu hình lại trong hệ thống tùy chọn

Cuối cùng, bạn có tùy chọn để cập nhật hoặc lập trình lại FPGA mà không cần xóa nó khỏi bảng.Sử dụng JTAG hoặc bộ điều khiển nhúng, bạn có thể tải trực tiếp một BITSTREAM mới, rất hữu ích cho các bản cập nhật chương trình cơ sở.Tính linh hoạt này cho phép bạn sửa đổi, gỡ lỗi hoặc nâng cấp hệ thống của bạn ngay cả sau khi triển khai.Nó đảm bảo thiết kế dựa trên FPGA của bạn có thể thích ứng theo thời gian để thay đổi các yêu cầu.

Ưu điểm và nhược điểm của EP1C4F400C8

Thuận lợi

• Lựa chọn hiệu quả về chi phí cho các thiết kế tầm trung

• Số lượng I/O cao so với các thiết bị mật độ tương tự

• Điện áp linh hoạt và hỗ trợ tiêu chuẩn I/O

• Được hỗ trợ bởi các công cụ và tài liệu trưởng thành

• Sử dụng năng lượng thấp hơn các thế hệ FPGA cũ hơn

Bất lợi

• lỗi thời với tính khả dụng dài hạn hạn chế

• Hạ logic và dung lượng bộ nhớ so với FPGA hiện đại

• Tốc độ hoạt động chậm hơn và hiệu suất I/O

• Yêu cầu bộ nhớ ngoài để cấu hình khi tăng nguồn

• Thiếu các tính năng nâng cao như khối DSP và bộ thu phát tốc độ cao

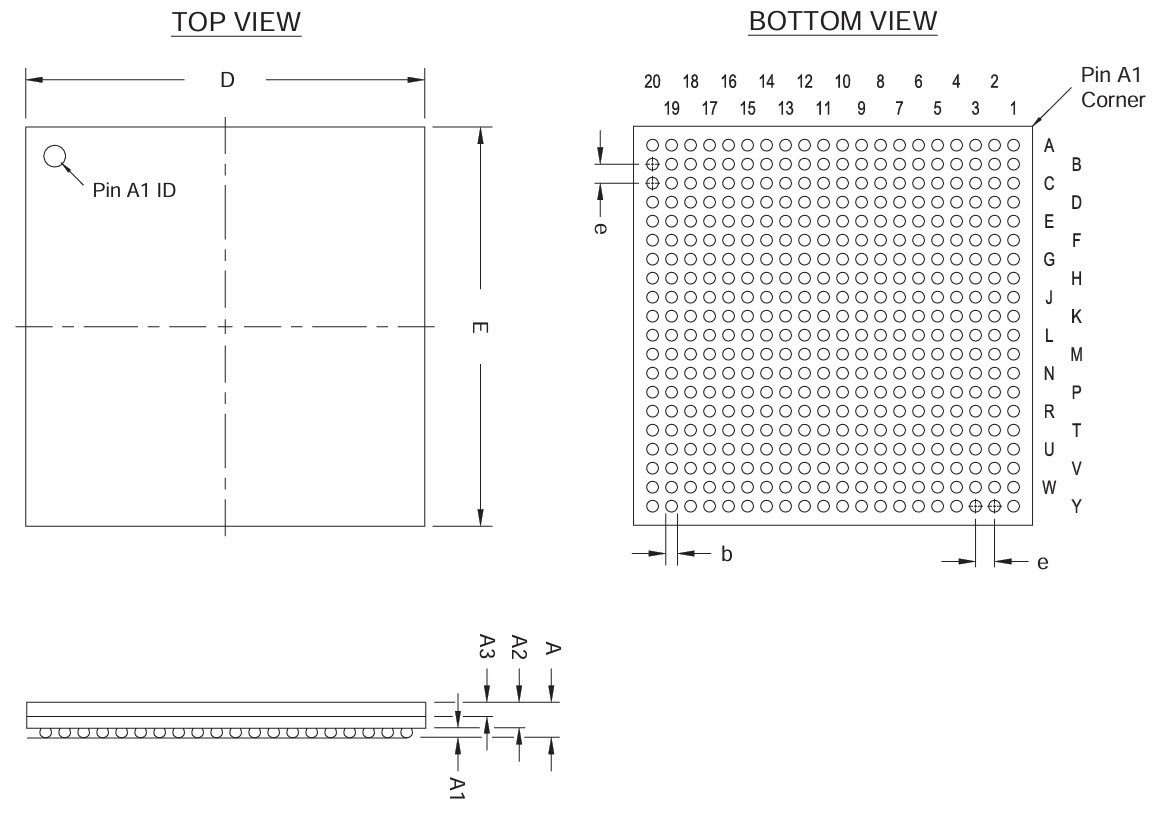

Kích thước bao bì EP1C4F400C8

Kiểu	Tham số
Loại gói	FBGA (mảng lưới bóng tốt)
Đếm bóng	400
Sân bóng (E)	1,0 mm (điển hình cho lốc xoáy EP1C4F400)
Đường kính bóng (B)	0,45 mm (danh nghĩa)
Kích thước gói (D × E)	21 mm × 21 mm
Chiều cao gói (a)	2,40 mm (tối đa)
Độ dày chất nền (A2)	~ 0,40 mm
Độ dày nắp khuôn (A3)	~ 1,90 mm
Chiều cao bóng (A1)	0,25 mm (danh nghĩa)
Ghim A1 Góc	Được đánh dấu cho định hướng
Bố cục mảng	Lưới 20 × 20 (bị thiếu bóng góc)
Gắn kết	Surface Mount (SMD)

Nhà sản xuất EP1C4F400C8

EP1C4F400C8 ban đầu được sản xuất bởi Tập đoàn Altera, một người tiên phong trong các thiết bị logic lập trình và công nghệ FPGA.Năm 2015, Altera đã được mua lại bởi Tập đoàn Intelvà dòng sản phẩm trở thành một phần của Nhóm giải pháp lập trình Intel (PSG).Ngày nay, Intel hỗ trợ các thiết bị Legacy Altera này trong khi tập trung phát triển vào các họ FPGA mới hơn, đảm bảo tính liên tục cho người dùng hiện tại và thúc đẩy sự đổi mới trong logic có thể lập trình.

Phần kết luận

EP1C4F400C8 nổi bật như một FPGA tiết kiệm chi phí và đa năng cung cấp hiệu suất vững chắc cho các thiết kế tầm trung.Với 4.000 phần tử logic, bộ nhớ nhúng, hỗ trợ I/O mở rộng và khả năng tương thích với nhiều tiêu chuẩn điện áp và giao diện, nó cung cấp tính linh hoạt trên các ứng dụng khác nhau.Kiến trúc, quy trình lập trình và khả năng sử dụng rộng rãi trong DSP, các hệ thống nhúng và thu thập dữ liệu làm cho nó trở thành một lựa chọn thực tế mặc dù tình trạng di sản của nó.Mặc dù nó thiếu các tính năng nâng cao được tìm thấy trong các thiết bị mới hơn và đối mặt với tính khả dụng dài hạn hạn chế, nhưng nó vẫn là một tùy chọn đáng tin cậy để tìm kiếm các giải pháp đã được chứng minh trong các thiết kế FPGA có thể mở rộng.

Biểu dữ liệu PDF

Các dữ liệu EP1C4F400C8:

Cyclone FPGA Gia đình.pdf

400-FBGA PKG Info.pdf
