Xử lý tín hiệu số (DSP): Cách thức hoạt động, thành phần, kỹ thuật và ứng dụng

Bạn sẽ tìm hiểu Xử lý tín hiệu số (DSP) là gì và cách tín hiệu trở thành dữ liệu số hữu ích.Nó cho thấy cách tín hiệu được thu, lọc, lấy mẫu, xử lý và chuyển trở lại thành đầu ra có thể sử dụng được.Bạn cũng sẽ thấy các bộ phận chính của hệ thống, các kỹ thuật DSP phổ biến, các thông số hiệu suất chính và các ứng dụng điển hình.Cuối cùng, nó so sánh DSP với xử lý tín hiệu tương tự để bạn biết khi nào mỗi cái được sử dụng.

Danh mục

Hình 1. Xử lý tín hiệu số (DSP)

Xử lý tín hiệu số (DSP) là gì?

Xử lý tín hiệu số (DSP) là phương pháp phân tích và sửa đổi tín hiệu ở dạng kỹ thuật số, cho dù chúng bắt nguồn từ các phép đo hay các nguồn đã có sẵn kỹ thuật số.Các tín hiệu vật lý như âm thanh, nhiệt độ, độ rung, điện áp, hình ảnh và sóng vô tuyến thường được các cảm biến chuyển đổi thành tín hiệu điện tương tự và sau đó được số hóa bằng bộ chuyển đổi tương tự sang số (ADC), mặc dù một số cảm biến cung cấp đầu ra kỹ thuật số trực tiếp.Khi ở dạng số, bộ xử lý sẽ lọc nhiễu, trích xuất thông tin, nâng cao chất lượng hoặc nén dữ liệu trước khi gửi đến hệ thống lưu trữ, hiển thị hoặc truyền thông.DSP cho phép các hệ thống điện tử phân tích, biến đổi và tái tạo tín hiệu bằng thuật toán số thay vì các mạch tương tự thuần túy.

Xử lý tín hiệu số hoạt động như thế nào?

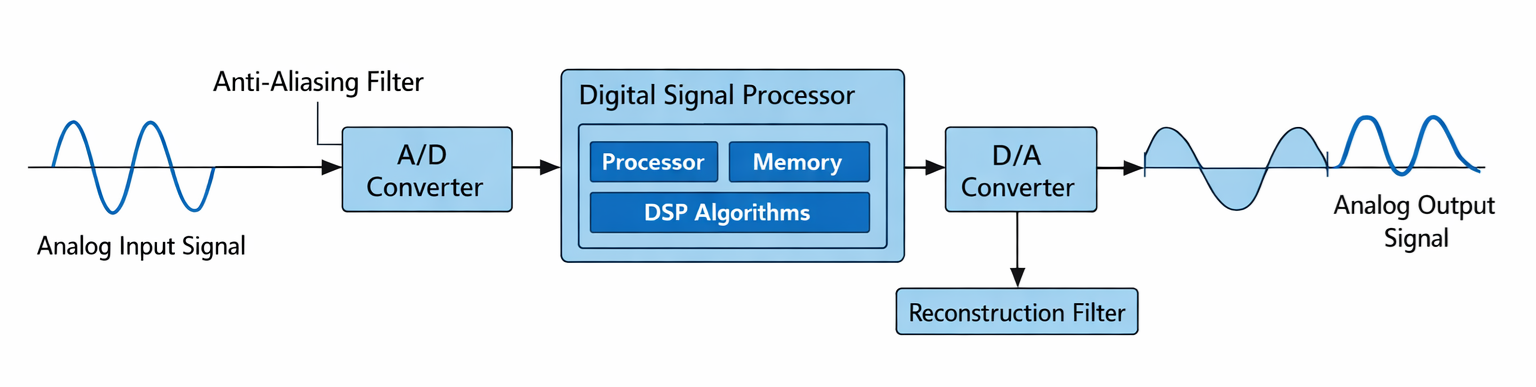

Hình 2. Nguyên tắc làm việc của DSP

Một hệ thống đo DSP điển hình hoạt động theo trình tự chuyển đổi tín hiệu thành dạng số để tính toán, mặc dù một số hệ thống DSP xử lý dữ liệu đã có sẵn và không yêu cầu chuyển đổi tương tự.Như được hiển thị trong sơ đồ, quy trình bắt đầu bằng tín hiệu đầu vào tương tự được tạo ra bởi một cảm biến như micrô, ăng-ten hoặc thiết bị đo.Trước khi số hóa, tín hiệu đi qua bộ lọc khử răng cưa giới hạn băng thông tín hiệu ở mức dưới một nửa tần số lấy mẫu để tránh biến dạng răng cưa.Sau đó, dạng sóng có điều kiện đi vào bộ chuyển đổi A/D (ADC), tại đó nó được lấy mẫu ở các khoảng thời gian riêng biệt và được lượng tử hóa thành các mức biên độ riêng biệt, tạo ra biểu diễn kỹ thuật số nhị phân.

Sau đó, dữ liệu số được xử lý bởi một hệ thống xử lý như chip DSP, bộ vi điều khiển, CPU, GPU hoặc FPGA chạy các thuật toán DSP thực hiện các hoạt động toán học như lọc, chuyển đổi và phát hiện.Sau khi xử lý, đầu ra kỹ thuật số được gửi đến bộ chuyển đổi D/A (DAC) để tạo lại tín hiệu analog.Do DAC tạo ra gần đúng bậc thang (giữ bậc 0) của dạng sóng nên nó đi qua bộ lọc tái tạo để làm mịn dạng sóng, tạo ra xấp xỉ tương tự giới hạn băng tần được làm mịn của tín hiệu gốc.

Các thành phần của hệ thống DSP

thành phần	chức năng
Cảm biến / đầu dò	Chuyển đổi một đại lượng vật lý thành tín hiệu điện hoặc tín hiệu số
Tương tự Giao diện người dùng	Thực hiện điều hòa tín hiệu như khuếch đại, kết hợp trở kháng, mức dịch chuyển và bảo vệ
Khử răng cưa Lọc	hạn chế băng thông tín hiệu xuống dưới một nửa tần số lấy mẫu để tránh hiện tượng răng cưa
ADC	Mẫu và lượng tử hóa tín hiệu tương tự thành dữ liệu số
Bộ xử lý DSP	Thực thi DSP các thuật toán và phép toán trên dữ liệu số
Bộ nhớ	Cửa hàng chương trình, hệ số, bộ đệm trung gian và dữ liệu đầu vào/đầu ra
DAC	Chuyển đổi dữ liệu số sang tín hiệu tương tự cầu thang thường yêu cầu lọc tái thiết
Thiết bị đầu ra	Tương tự bộ truyền động, màn hình hiển thị, hệ thống lưu trữ hoặc giao diện truyền thông kỹ thuật số

Các loại kỹ thuật xử lý tín hiệu số

Kỹ thuật lọc

Lọc là quá trình loại bỏ các phần không mong muốn của tín hiệu trong khi vẫn giữ được thông tin hữu ích.Dạng sóng nhiễu đi vào bộ lọc kỹ thuật số và dạng sóng sạch hơn xuất hiện ở đầu ra.Bộ lọc FIR chỉ hoạt động bằng cách sử dụng các giá trị đầu vào hiện tại và quá khứ, giúp chúng ổn định và có thể dự đoán được.Bộ lọc IIR tái sử dụng các kết quả đầu ra trước đó để tạo ra bộ lọc sắc nét hơn với ít tính toán hơn.Do đặc tính phản hồi này, bộ lọc IIR phải được thiết kế cẩn thận để tránh mất ổn định.Các phương pháp lọc kỹ thuật số này thường được sử dụng để loại bỏ nhiễu trong tín hiệu âm thanh và đo cảm biến.

Kỹ thuật biến đổi

Xử lý biến đổi thay đổi tín hiệu sang dạng toán học khác để dễ quan sát các đặc tính của nó hơn.Dạng sóng được chuyển đổi từ sự thay đổi thời gian sang dạng biểu diễn khác hiển thị các chi tiết ẩn.FFT hiển thị rõ ràng các thành phần tần số của tín hiệu.Các nhóm DCT báo hiệu năng lượng hiệu quả cho các hệ thống nén đa phương tiện.Biến đổi Wavelet hiển thị cả đặc điểm tín hiệu ngắn và dài ở các tỷ lệ khác nhau.Những biến đổi này được sử dụng để nghiên cứu tín hiệu trong các ứng dụng truyền thông và truyền thông.

Phân tích quang phổ

Phân tích quang phổ kiểm tra mức độ lan truyền năng lượng tín hiệu trên các tần số.Một dạng sóng được chuyển đổi thành phổ chứa các đỉnh ở tần số cụ thể.Từ quan điểm này, sóng hài và băng thông có thể được đo trực tiếp.Các âm chiếm ưu thế sẽ hiển thị ngay cả khi chúng khó được nhận thấy ở dạng sóng ban đầu.Phương pháp này rất hữu ích cho việc chẩn đoán rung động và kiểm tra tín hiệu vô tuyến.Nó giúp xác định xem tín hiệu hoạt động bình thường hay chứa các thành phần bất thường.

Xử lý thích ứng

Xử lý thích ứng tự động điều chỉnh hành vi của hệ thống dựa trên dữ liệu đến.Lỗi đầu ra sẽ phản hồi lại hệ thống để tinh chỉnh phản hồi của nó.Thuật toán liên tục cập nhật các tham số bên trong để phù hợp với các điều kiện thay đổi.Điều này cho phép hệ thống theo dõi tiếng ồn hoặc nhiễu theo thời gian.Nó thường được sử dụng trong việc khử tiếng vang và khử tiếng ồn xung quanh.Kết quả là tín hiệu sạch hơn và ổn định hơn trong môi trường động.

Xử lý nén

Xử lý nén làm giảm kích thước của dữ liệu số trong khi vẫn giữ được thông tin quan trọng.Luồng dữ liệu lớn sẽ trở thành luồng được mã hóa nhỏ hơn sau khi xử lý.Các mẫu dư thừa được loại bỏ và các chi tiết ít được chú ý hơn có thể được đơn giản hóa.Điều này làm giảm yêu cầu lưu trữ và băng thông truyền tải.Các định dạng âm thanh, hình ảnh và video phụ thuộc rất nhiều vào kỹ thuật này.Nó cho phép giao tiếp nhanh hơn và xử lý dữ liệu hiệu quả trong các hệ thống đa phương tiện.

Thông số kỹ thuật của DSP

tham số	Phạm vi số
Tốc độ lấy mẫu	8 kHz (lời nói), 44,1 kHz (âm thanh), 96 kHz–1 MHz (thiết bị đo đạc)
Độ phân giải (Độ sâu bit)	8-bit, Phao 12 bit, 16 bit, 24 bit, 32 bit
Đang xử lý Tốc độ	50 MIPS – 2000+ MIPS hoặc 100 MMAC/s – 20 GMAC/s
Phạm vi động	~48 dB (8 bit), 72 dB (12 bit), 96 dB (16 bit), 144 dB (24 bit)
Độ trễ	<1 mili giây (điều khiển), 2–10 ms (âm thanh), >50 ms (có thể chấp nhận phát trực tuyến)
Tín hiệu-nhiễu Tỷ lệ (SNR)	60dB–140dB tùy thuộc vào chất lượng chuyển đổi
Bộ nhớ công suất	32 KB – 8 MB RAM trên chip, bộ nhớ ngoài lên tới GB
quyền lực Tiêu thụ	10 mW (di động) – 5 W (DSP hiệu suất cao)
Độ dài từ	cố định 16-bit, Điểm cố định 24 bit, dấu phẩy động 32 bit
Đồng hồ Tần số	50 MHz – 1,5 GHz
Thông lượng	1–500 Số mẫu/giây
Giao diện Băng thông	1 Mb/giây – 10 Gbps (SPI, I2S, PCIe, Ethernet)
Độ chính xác của ADC	±0,5 LSB đến ±4 LSB
DAC Độ phân giải	10-bit – 24-bit
Vận hành Nhiệt độ	−40°C đến +125°C (cấp công nghiệp)

Ứng dụng of DSP

Xử lý tín hiệu số được sử dụng để đo lường, cải thiện và phân tích tín hiệu một cách tự động, bao gồm các ứng dụng sau:

• Xử lý âm thanh (khử tiếng ồn, khử tiếng vang, bộ chỉnh âm)

• Nhận dạng giọng nói và trợ lý giọng nói

• Xử lý hình ảnh trong máy ảnh kỹ thuật số (khử, lọc, nâng cao và nén)

• Giám sát tín hiệu y sinh (ECG, EEG) và hình ảnh y tế (siêu âm)

• Hệ thống truyền thông không dây (điều chế, giải điều chế, mã hóa kênh, đồng bộ hóa và cân bằng)

• Phát hiện radar và sonar

• Giám sát độ rung công nghiệp

• Bảo vệ hệ thống điện và phân tích sóng hài

• Hệ thống phản hồi tự động hóa và điều khiển động cơ

• Codec nén và truyền phát video

Xử lý tín hiệu DSP và Analog

tính năng	kỹ thuật số Xử lý tín hiệu	Tương tự Xử lý tín hiệu
tín hiệu đại diện	Đã lấy mẫu giá trị ở các bước thời gian riêng biệt (ví dụ: lấy mẫu 44,1 kHz)	liên tục dạng sóng điện áp/dòng điện
Biên độ Độ chính xác	Lượng tử hóa cấp độ (ví dụ: 2¹⁶ = 65.536 cấp độ ở 16 bit)	liên tục nhưng bị giới hạn bởi độ chính xác của thành phần (±1–5%)
Tần số Độ chính xác	Chính xác tỷ lệ tần số số	Trôi phụ thuộc về dung sai và nhiệt độ RC/LC
Độ lặp lại	giống hệt nhau đầu ra cho cùng một dữ liệu và mã	Khác nhau giữa các đơn vị và theo thời gian
Tiếng ồn Tính nhạy cảm	Chỉ giao diện người dùng bị ảnh hưởng sau khi chuyển đổi	Tiếng ồn tích lũy qua toàn bộ đường dẫn mạch
Nhiệt độ Tính ổn định	Tối thiểu thay đổi (dựa trên ngưỡng logic kỹ thuật số)	Đạt được và độ lệch thay đổi theo hệ số °C của các thành phần
Hiệu chuẩn Yêu cầu	Thông thường một lần hoặc không	Thường xuyên yêu cầu hiệu chuẩn lại định kỳ
Sửa đổi phương pháp	Phần cứng/phần mềm cập nhật	Phần cứng yêu cầu thiết kế lại
Dài hạn Trôi	Giới hạn ở độ chính xác của đồng hồ (mức ppm)	thành phần lão hóa gây ra sự trôi dạt ở mức %
Toán học Hoạt động	Chính xác số học (cộng, nhân, FFT)	gần đúng sử dụng hành vi mạch
năng động Cấu hình lại	thời gian thực có thể chuyển đổi thuật toán	Đã sửa cấu trúc liên kết
Trì hoãn Hành vi	Có thể dự đoán được độ trễ xử lý (µs–ms)	Gần ngay lập tức nhưng thay đổi theo sự dịch pha
Khả năng mở rộng	Độ phức tạp tăng theo tính toán	Độ phức tạp tăng bởi các thành phần được thêm vào
Tích hợp Cấp độ	Chip đơn có thể thay thế nhiều mạch	Yêu cầu nhiều thành phần riêng biệt
Điển hình Ứng dụng	Modem, âm thanh xử lý, xử lý hình ảnh, logic điều khiển	RF khuếch đại, lọc analog, khuếch đại công suất

Kết luận

DSP chuyển đổi tín hiệu thành dữ liệu rời rạc để chúng có thể được lọc, chuyển đổi, phát hiện, nén và giải thích bằng các thuật toán toán học.Hiệu suất hệ thống phụ thuộc vào tốc độ lấy mẫu, độ phân giải, tốc độ xử lý, dải động, độ trễ và hành vi nhiễu.Tính linh hoạt và ổn định của nó làm cho nó phù hợp với truyền thông, đa phương tiện, điều khiển, giám sát y tế và phân tích công nghiệp, trong khi xử lý tương tự vẫn hữu ích cho các tác vụ đơn giản hoặc có độ trễ cực thấp.Cùng với nhau, cả hai cách tiếp cận đều bổ sung cho nhau trong các hệ thống điện tử hiện đại.
