Phát triển mạch đo điện dung nhỏ gọn với chip PS021

Các cảm biến điện dung đã cách mạng hóa lĩnh vực đo chính xác bằng cách chuyển đổi những thay đổi tinh tế trong điện dung thành dữ liệu có thể hành động.Tính linh hoạt của chúng, kết hợp với độ phân giải đặc biệt và sự ổn định nhiệt độ, đã khiến chúng cần thiết trong các ngành công nghiệp khác nhau.Tuy nhiên, việc đo lường các giá trị điện dung dưới 10 PF đưa ra những thách thức đáng chú ý do ảnh hưởng của điện dung đi lạc và ký sinh, đòi hỏi các thiết kế mạch tiên tiến với độ nhạy và phạm vi động.Bài viết này đào sâu vào chip PS021 sáng tạo của ACAM, một giải pháp tiên tiến nhằm xác định lại phép đo điện dung thông qua chuyển đổi theo thời gian sang kỹ thuật số, cung cấp độ chính xác, hiệu quả và khả năng thích ứng trong các ứng dụng cảm biến khác nhau.

Danh mục

Mô -đun đo điện dung

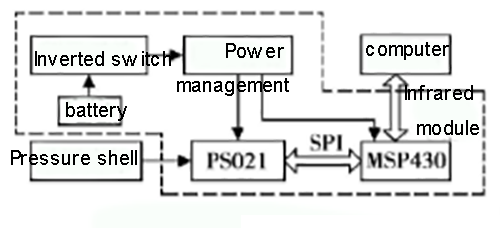

Mô-đun đo lường vi mô là một thiết bị nhỏ gọn và tinh vi được thiết kế để đo điện dung chính xác.Các thành phần chính của nó bao gồm vỏ chống áp suất, mạch quản lý năng lượng, chip PS021 và đơn vị vi điều khiển (MCU).Cùng nhau, những phần này tạo điều kiện cho việc thu thập và xử lý dữ liệu chính xác.

Tại lõi của nó, mô-đun hoạt động bằng cách chuyển đổi điện dung phút thay đổi thành đầu ra kỹ thuật số 16 bit, nhờ chip PS021.MSP430 MCU đóng vai trò quan trọng trong việc quản lý dữ liệu này thông qua giao diện SPI, lưu trữ nó trong bộ nhớ flash của nó.Sau khi được xử lý, dữ liệu được truyền đến máy tính thông qua mô -đun giao tiếp hồng ngoại.Các kết quả cuối cùng được hiển thị bằng đồ họa bằng phần mềm Visual Basic 6.0, cung cấp giao diện có thể truy cập để giám sát.

Hệ thống quản lý năng lượng đảm bảo hiệu quả năng lượng bằng cách cung cấp năng lượng cho cả MSP430 MCU và chip PS021 theo cách kiểm soát thời gian.Điều này đảm bảo hiệu suất tối ưu trong khi giảm thiểu mức tiêu thụ năng lượng, làm cho mô -đun vừa đáng tin cậy và hiệu quả.

Các tính năng chính của chip PS021

Chip PS021 là xương sống công nghệ của mô -đun đo.Nó sử dụng công nghệ chuyển đổi thời gian sang kỹ thuật số tiên tiến (TDC) để cung cấp mức tiêu thụ năng lượng cực thấp và các phép đo chính xác cao.Thiết kế tiên tiến này làm cho chip PS021 rất linh hoạt cho các ứng dụng khác nhau, bao gồm các cảm biến áp suất, cảm biến gia tốc và các phép đo khoảng cách.Một số tính năng đáng chú ý nhất của nó bao gồm:

Khả năng đo kỹ thuật số linh hoạt: Nó hỗ trợ phạm vi đo rộng với độ chính xác lên tới 22 bit, cho phép đọc chi tiết và chính xác.

Giao tiếp tương thích SPI: chip dễ dàng kết nối với các bộ vi điều khiển hoặc DSP thông qua giao diện SPI, đảm bảo truyền dữ liệu trơn tru.

Bồi thường điện dung ký sinh: Một mạch tích hợp bù cho các hiệu ứng ký sinh, tăng cường độ tin cậy đo lường tổng thể.

Cổng đo nhiệt độ tích hợp: Tính năng này cho phép thu thập dữ liệu nhiệt độ, nghiêm trọng đối với môi trường nhạy cảm với nhiệt độ.

Nguyên tắc đo lường và hoạt động

Quá trình đo lường của mô -đun bắt nguồn từ các nguyên tắc điện tử chính xác, đảm bảo độ chính xác ở mỗi bước.Ở đây, cách thức hoạt động của nó:

Cấu hình tụ điện: Một tụ điện cảm biến (CSEnsor) được kết nối với tụ điện tham chiếu (CREF) thông qua điện trở, tạo thành bộ lọc thông thấp.

Sạc và xả theo chu kỳ: Sử dụng công tắc tương tự, chip PS021 xen kẽ giữa sạc và xả các tụ điện.Các chu kỳ này được thiết kế với các thời gian bằng nhau, đảm bảo hoạt động nhất quán.

TDC có độ chính xác cao của chip PS021 đo thời gian để các tụ điện ổn định trong quá trình xả.

• Thời gian xả cho tụ tham chiếu được xác định là τ1 = RCREF.

• Thời gian xả cho tụ cảm biến được xác định là τ2 = RCSensor.

• Tỷ lệ của các thời gian phóng điện này (τ2/1 = csensor/Cref) được sử dụng để tính toán điện dung của cảm biến.

Chip PS021 chuyển tỷ lệ này thành đầu ra kỹ thuật số 16 bit, được xử lý và lưu trữ bởi MCU.

Chu kỳ đo này lặp lại liên tục, cho phép theo dõi thực tế các thay đổi điện dung.

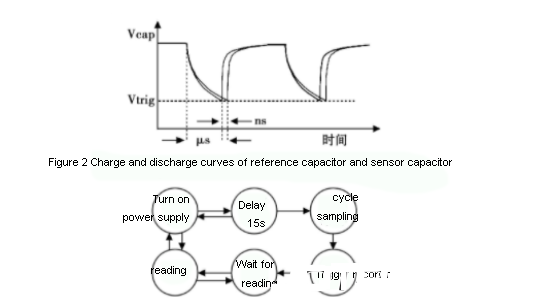

Mối quan hệ giữa biến thể điện dung (ΔC) và dịch chuyển thời gian phóng điện tương ứng (ΔT) được mô tả.Biểu đồ minh họa sự thay đổi thời gian trong các đường cong phóng điện tích của các tụ điện, trong đó ngay cả sự khác biệt ở mức độ nano giây trong thời gian phản ánh sự thay đổi điện dung tinh tế.Độ chính xác này cho phép mô -đun phát hiện các biến thể có độ nhạy cao trong môi trường cảm biến.

Thiết kế mạch tích hợp cho các hệ thống

Thiết kế hệ thống

Để theo đuổi việc tăng cường hiệu quả năng lượng, hệ thống áp dụng một chiến lược độc đáo: nó rơi vào trạng thái công suất thấp sau khi khởi động, chỉ đánh thức khi cảm nhận được một kích hoạt bên ngoài.Khi một khoảnh khắc như vậy phát sinh, nó trở nên tích cực tham gia vào việc thu thập và bảo quản dữ liệu phản ánh sự thay đổi điện dung.Dữ liệu này được ghi lại một cách siêng năng trong bộ nhớ flash cả trước và sau khi kích hoạt.Phương pháp này, được công nhận rộng rãi trong các thiết bị điện tử, nhằm mục đích bảo tồn năng lượng bằng cách dành hoạt động hoạt động chỉ khi tình huống kêu gọi nó.Bằng cách sử dụng kỹ thuật này, hệ thống sử dụng một cách thận trọng các nguồn lực, kéo dài tuổi thọ của pin và đảm bảo việc thu thập dữ liệu chính xác, một sự pha trộn hài hòa của sự nhạy bén về kỹ thuật và tiện ích thực tế.

Mô -đun điều khiển

Ở trung tâm của chức năng của mạch PS021 là sự phụ thuộc của nó vào một bộ vi điều khiển.Bộ vi điều khiển Ti MSP430 được chọn nổi bật cho sự cân bằng đáng khen ngợi giữa việc sử dụng công suất thấp và bộ nhớ đủ, tăng hiệu quả hiệu quả của hệ thống.Đó là công cụ kiểm soát truyền thông SPI, điều phối các hoạt động của PS021 và quản lý lưu trữ dữ liệu.Khả năng xử lý kích hoạt kỹ thuật số nội bộ và lưu giữ dữ liệu nhanh thể hiện sự năng lực của nó cho nhiệm vụ, tạo điều kiện cho các hoạt động trơn tru với mọi sự chậm trễ.Những tính năng này phản ánh sự phức tạp của thiết kế mạch điện thấp đương đại, trong đó hiệu quả đáp ứng khả năng, trọng tâm kép của tiến trình kỹ thuật và tính lưu động hoạt động.

Quản lý điện

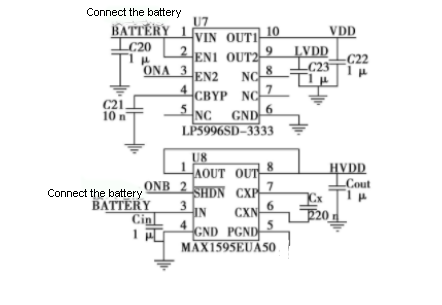

Quản lý năng lượng được thực hiện thông qua thời gian cẩn thận của nguồn cung cấp năng lượng mô -đun, sử dụng một chip LDO và máy bơm sạc để duy trì mức điện áp ổn định.Các thành phần nhận được năng lượng có chọn lọc dựa trên các nhu cầu hoạt động cụ thể, đạt được hiệu quả cao bằng cách tìm nguồn điện trực tiếp từ pin bất cứ khi nào cần thiết.Phân phối năng lượng chọn lọc này minh họa các chiến lược tiên tiến trong quản lý năng lượng, giảm sử dụng năng lượng thừa và kéo dài tuổi thọ của các thiết bị điện tử di động.Đối với những người tham gia với các hệ thống phụ thuộc vào pin, việc điều hướng sự cân bằng giữa nhu cầu năng lượng và hiệu suất là một sự theo đuổi tái phát và năng động.

Mô -đun đọc dữ liệu

Mô-đun hồng ngoại GP2W0116YPS đóng vai trò chính trong khung giao tiếp dữ liệu của hệ thống, cho phép truyền dữ liệu công suất thấp cho máy tính.Đáp ứng các tiêu chuẩn IRDA1.2, nó hoàn thành tốc độ truyền dữ liệu từ 2,4 kb/s đến 115,2 kb/s, đảm bảo giao tiếp không dây mạnh mẽ.

Phát triển phần mềm hệ thống

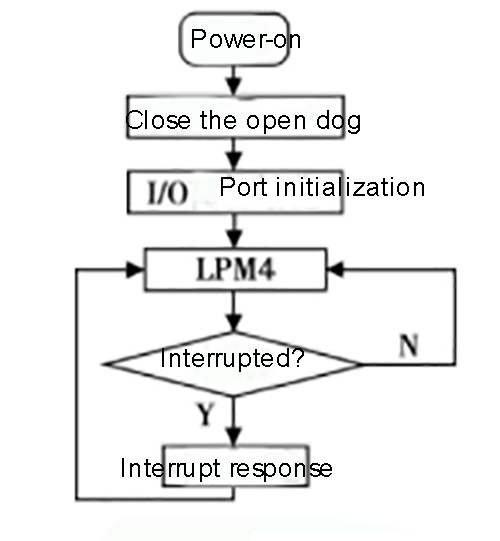

Phần mềm điều khiển sử dụng ngôn ngữ C để giám sát việc thu thập và truyền dữ liệu, nhấn mạnh sự dễ hiểu và khả năng thích ứng của phần mềm.Theo bản chất của nó, vòng lặp thống trị phối hợp việc quản lý các trạng thái quyền lực và xử lý sự gián đoạn.Điều này nhấn mạnh việc theo đuổi các hệ thống thiết kế ưu tiên tiêu thụ năng lượng thấp.

Cân bằng khả năng đọc và tính di động

Phần mềm chế tạo trong C trao quyền cho bạn với quản lý trực tiếp về tài nguyên hệ thống và đảm bảo khả năng thích ứng trên các nền tảng phần cứng khác nhau.Quyết định này tạo điều kiện cho tối ưu hóa hiệu suất trong khi cho phép các hệ thống phát triển với các công nghệ tiến bộ.Kinh nghiệm thực hành chứng minh rằng một cấu trúc mã rõ ràng giúp giảm đáng kể bảo trì liên tục, nhấn mạnh giá trị của việc tập trung vào khả năng đọc trong quá trình phát triển.

• Kỹ thuật quản lý năng lượng : Trong các kịch bản trong đó các hệ thống phải hoạt động liên tục với việc sử dụng năng lượng tối thiểu, quản lý năng lượng hiệu quả trở thành một điều cần thiết.Cốt lõi của phần mềm điều khiển, vòng lặp chính, vượt trội trong việc quản lý các chuyển đổi giữa các trạng thái năng lượng, dẫn đến thời lượng pin kéo dài và cải thiện độ tin cậy của hệ thống.Trong ngành công nghiệp, việc kết hợp phân tích dự đoán vào quản lý nhà nước quyền lực được công nhận là một phương pháp để giảm mức tiêu thụ năng lượng mà không làm giảm hiệu suất.

• Điều hướng gián đoạn để tối ưu hóa hệ thống: Đáp ứng các gián đoạn đang hoạt động để duy trì hiệu suất hệ thống và xử lý dữ liệu hiệu quả.Kiến trúc nên tích hợp các cơ chế mạnh để giải quyết các gián đoạn khác nhau, đảm bảo các nhiệm vụ nguy hiểm được ưu tiên trong khi các cơ quan ít cấp bách hơn được hoãn lại.Bài học từ các triển khai hệ thống toàn diện cho thấy rằng việc đạt được sự cân bằng giữa khả năng đáp ứng nhanh và khối lượng công việc của bộ điều khiển có thể quản lý giúp tăng cường thông lượng hệ thống.

Phương pháp tiếp cận trong các kỹ thuật đo lường

Sự tích hợp của mạch tinh vi vào các máy đo điện dung biểu thị sự tiến bộ đáng kể trong độ chính xác của việc đo áp suất đạn đạo.Bước đột phá này cho phép giám sát thực tế tinh tế các biến thể điện dung trong môi trường nổ phức tạp, điều này nuôi dưỡng mong muốn sâu sắc để nắm bắt các biến đổi nhanh chóng và động.

Trong các thiết lập phức tạp này, sự tích hợp thành công phát sinh từ sự chú ý đến từng khía cạnh từng phút.Độ chính xác của các phép đo được định hình phần lớn bởi sự ổn định của các thành phần áp kế và độ bền của thiết kế đối với các nhiễu loạn bên ngoài.Bạn có thể đưa ra một cách sáng tạo các phương pháp để giảm nhiễu và nhiễu, đảm bảo dữ liệu vẫn trong suốt ngay cả trong điều kiện khắc nghiệt.Cách tiếp cận này có thể bao gồm việc áp dụng thông minh các phương pháp che chắn và sự lựa chọn khôn ngoan của các vật liệu được biết đến với khả năng chống nhiệt mạnh mẽ.

Khi có được dữ liệu, việc giải thích của nó kêu gọi việc sử dụng các thuật toán phức tạp để phân tích chính xác những thay đổi trong điện dung.Các chi tiết phức tạp của các phản ứng nổ, chẳng hạn như tăng áp lực thoáng qua và thay đổi đột ngột trong môi trường, đòi hỏi một khung phân tích kỹ lưỡng.Bạn thường có thể sử dụng các mô hình mô phỏng để dự đoán các bất thường tiềm năng và xác minh ảnh hưởng của chúng đối với độ chính xác của các phép đo.Những hiểu biết được trích xuất từ ​​các mô hình này đóng góp đáng kể vào việc hoàn thiện các phương pháp thử nghiệm và tăng cường khả năng phục hồi của hệ thống.

Phần kết luận

Chip PS021 và sự tích hợp của nó vào các mạch đo lường hiện đại đại diện cho một bước đột phá trong công nghệ cảm biến điện dung.Bằng cách giải quyết sự phức tạp của các phép đo có khả năng thấp, nó đặt ra một tiêu chuẩn mới cho độ chính xác, tốc độ và độ tin cậy.Thiết kế mô-đun và hoạt động tiết kiệm năng lượng của nó cho phép tích hợp liền mạch vào các ứng dụng đa dạng, từ các hệ thống ô tô đến thiết bị điện tử tiêu dùng.Khi các ngành công nghiệp tiếp tục đòi hỏi độ chính xác và đổi mới cao hơn, việc áp dụng các giải pháp tiên tiến như chip PS021 nhấn mạnh một cách tiếp cận hướng tới để khắc phục các hạn chế truyền thống, mở đường cho các tiến bộ biến đổi trong công nghệ cảm biến và hơn thế nữa.
