Mô -đun RTC DS3231 được giải thích: Sơ đồ pin, thông số kỹ thuật và vi điều khiển

Trong thời đại mà thời gian chấm công chính xác là sự tiến bộ của công nghệ, các thiết bị đồng hồ thời gian thực (RTC) đã xuất hiện như các thành phần cần thiết trong vô số ứng dụng.Từ các hệ thống GPS yêu cầu độ chính xác thời gian vô song đến các hoạt động của máy chủ xoay quanh việc đồng bộ hóa đáng tin cậy, các mô -đun RTC củng cố chức năng của các hệ thống hiện đại.Được trang bị các bản sao lưu pin, các thiết bị này hoạt động liền mạch ngay cả trong quá trình gián đoạn năng lượng, đảm bảo theo dõi thời gian không bị gián đoạn trong các tình huống nghiêm trọng.Trong số vô số các mô -đun RTC có sẵn, DS3231 nổi bật như một dấu hiệu chính xác và độ tin cậy.Với bộ dao động tinh thể bù nhiệt độ và các tính năng tiên tiến, nó đã trở thành một yêu thích.Bài viết này đào sâu vào khả năng của DS3231, thể hiện sự tích hợp của nó với các nền tảng Arduino, khám phá các ứng dụng đa dạng của nó và nêu bật các đổi mới kỹ thuật làm cho nó trở thành nền tảng trong các dự án nhạy cảm với thời gian.

Danh mục

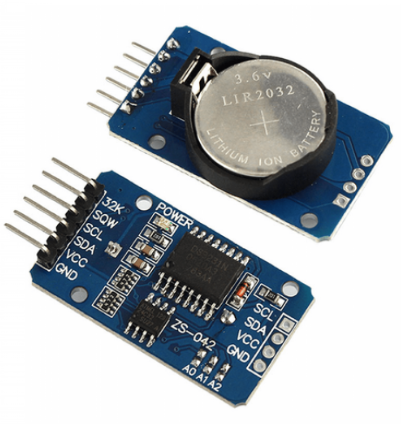

Tổng quan về mô -đun RTC DS3231

Các DS3231 Mô-đun RTC tỏa sáng với độ chính xác đặc biệt của nó, nợ bộ dao động tinh thể bù nhiệt độ được nhúng bên trong.Tầm quan trọng của nó trở nên rõ ràng trong các tình huống không thể đoán trước, trong đó các gián đoạn điện có thể thách thức tính liên tục của thời gian, nhưng việc sao lưu pin của mô -đun duy trì hoạt động của nó một cách dễ dàng.Mô -đun ghi lại thời gian với sự chú ý tỉ mỉ đến vài giây, phút và giờ.Hơn nữa, nó cung cấp chi tiết lịch toàn diện, bao gồm cả ngày, tháng và năm, thích ứng với các định dạng 12 giờ hoặc 24 giờ.Bộ cộng hưởng tinh thể trên tàu làm giảm đáng kể thời gian trôi dạt, đảm bảo tính nhất quán chấm công vô song.

DS3231 thấy mình cần thiết trong vô số các dự án điện tử đòi hỏi quản lý thời gian chính xác.Ví dụ bao gồm các hệ thống ghi dữ liệu và các ứng dụng lập lịch.Các mô -đun đảm bảo rằng các hoạt động được thực hiện một cách đáng tin cậy và đúng giờ.Sự hợp tác của nó với AT24C32 EEPROM mở rộng các tùy chọn lưu trữ dữ liệu, thêm vào tính linh hoạt của dự án.Bạn có thể định giá sự kết hợp này, giúp đơn giản hóa việc xử lý dữ liệu và củng cố độ chính xác.Synergy này minh họa sự hiểu biết sâu sắc về việc kết hợp các tính năng mô -đun nâng cao, cuối cùng đơn giản hóa các hệ thống phức tạp và hiển thị chuyên môn cần thiết để quản lý hiệu quả các mô -đun RTC.

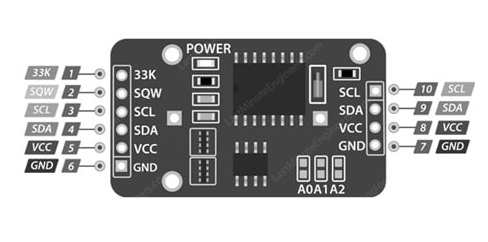

Cấu hình pin

Tên pin	Sự miêu tả
33k	Đây là pin đầu ra cung cấp nhiệt độ và đồng hồ tham chiếu chính xác.
Sqw	Cung cấp một sóng vuông ở các tần số khác nhau và cả Phục vụ như một tín hiệu ngắt.
SCL	Ghim đồng hồ nối tiếp (CLK), chủ yếu được sử dụng trong I2C giao tiếp.
SDA	Các mã dữ liệu nối tiếp, được sử dụng trong giao tiếp I2C.
VCC	Mã pin cung cấp năng lượng mô -đun;Kết nối nó với 3,3V hoặc 5V.
GND	Pin mặt đất được sử dụng để cung cấp một điểm chung.

Tính năng và thông số kỹ thuật

Tính năng	Chi tiết
Hoạt động điện áp	Các chức năng với điện áp thấp
Đặt lại chức năng	Nhức nhấn để đặt lại thời gian
Pin dự phòng	Bao gồm một bản sao lưu pin
Giao diện I2C	Hai hướng, 400 kHz cho truyền nhanh
EEPROM	32 byte cho dữ liệu đọc/ghi và lưu
Chế độ RTC	Hoạt động ở định dạng 12 giờ hoặc 24 giờ
Chuyển đổi nguồn điện	Tự động chuyển từ nguồn điện sang tích phân ắc quy
Đầu ra sóng vuông	Có thể lập trình theo cần thiết
Thông tin chấm công	Duy trì vài giây, phút, giờ, ngày, tuần, tháng, và nhiều năm
Loại gói	Gói 16, 300 triệu
Phạm vi nhiệt độ hoạt động	-45 ° C đến -80 ° C.
Điện áp tối đa (VCC)	+0.3 volt
Độ chính xác nhiệt độ	± 3 ° C.
Phạm vi điện áp hoạt động	2,3V đến 5,5V
Pin dự phòng hiện tại	500 Ma
Độ chính xác @ -40 ° C đến 80 ° C	± 3,5 ppm
Độ chính xác @ 0 ° C đến 40 ° C	± 2,0 ppm

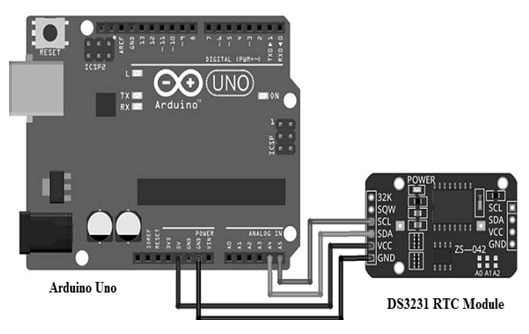

Tích hợp liền mạch của DS3231 với Arduino Uno

Trải nghiệm tích hợp mô -đun DS3231 với Arduino Uno giống như một câu đố thỏa mãn trong đó mỗi mảnh phù hợp để tạo thành một bức tranh mạch lạc.DS3231 nổi bật vì khả năng theo dõi thời gian với độ chính xác, tiếp tục đánh dấu trơn tru ngay cả khi sức mạnh bên ngoài bị loại bỏ, không giống như những chiếc đồng hồ hệ thống thông thường chùn bước trong những lúc như vậy.

Kết nối

• Bài tập PIN: Việc tích hợp liên quan đến việc gán các chân A4 và A5 của Arduino UNO cho các chân SDA và SCL trên DS3231, tương ứng.

• Sức mạnh và mặt đất: Thiết lập sức mạnh và mặt đất dễ dàng như liên kết các chân VCC và GND giữa các thiết bị.

Giao tiếp

• Giao thức: Bằng cách áp dụng giao thức truyền thông I2C, mô -đun hứa hẹn sẽ truyền dữ liệu hiệu quả, thúc đẩy một cuộc đối thoại liền mạch giữa các thành phần.

Kịch bản đi kèm không chỉ hướng dẫn bạn thông qua việc thiết lập DS3231 với Arduino mà còn đưa mô -đun vào cuộc sống khi nó lấy thời gian với sự khéo léo.Khai thác vào các chức năng thư viện chuyên dụng, nó tạo điều kiện cho giao tiếp I2C và kết nối một cách hùng hồn chuyển đổi giữa thập phân được mã hóa nhị phân (BCD) và các định dạng thập phân tiêu chuẩn.Sau khi được tải lên, tập lệnh này biến Arduino thành một máy chấm công cảnh giác, hiển thị dữ liệu đồng hồ trong thực tế thông qua màn hình nối tiếp.Điều thực sự làm cho DS3231 khác biệt là độ chính xác kiên định của nó trong thời gian, duy trì độ chính xác này ngay cả khi bị cô lập khỏi nguồn điện của nó.Độ tin cậy nhất quán này đưa ra sự tự tin vào ứng dụng của nó qua các kịch bản khác nhau, khiến nó không chỉ là một người bấm giờ, mà là một nhân chứng im lặng cho việc thông qua những khoảnh khắc.

Việc sử dụng mô -đun RTC DS3231

Mô -đun RTC DS3231 phục vụ nhiều vai trò trong các tình huống đòi hỏi quản lý thời gian chính xác.Việc sử dụng nó mở rộng từ các thiết bị cá nhân như máy tính xách tay, máy tính và điện thoại thông minh, nơi nó sắp xếp chấm công với các chức năng điện toán khác một cách hoàn hảo.Đối với các thiết bị tập trung vào việc bảo tồn năng lượng, chẳng hạn như điện tử di động, hiệu quả của nó trong tiêu thụ năng lượng làm cho nó chủ yếu phù hợp.Đáng chú ý, sự lão luyện của nó trong việc giao tiếp với thiết bị giao tiếp nhanh chóng tạo ra ứng dụng của nó trong các công nghệ di động, bao gồm cả các hệ thống GPS.

Chấm công trên các công nghệ khác nhau

Thế giới công nghệ chứng kiến ​​ứng dụng đa năng của DS3231, bao gồm các máy chơi game và robot.Các lĩnh vực này dựa vào độ chính xác thời gian tỉ mỉ để nâng cao tiêu chuẩn hiệu suất và nâng cao trải nghiệm tương tác.Đồng hồ đo tiện ích sử dụng mô -đun để ghi lại dữ liệu tiêu thụ một cách tỉ mỉ, hỗ trợ bạn trong các nỗ lực quản lý năng lượng.

Các dự án vi mô

Là một yếu tố chính trong các dự án vi điều khiển, đặc biệt là với các nền tảng Arduino và Raspberry PI, DS3231 đảm bảo rằng hoạt động nhạy cảm với thời gian mà không bị gián đoạn.Bạn có thể giữ mô -đun cao liên quan đến độ tin cậy của nó, coi nó là một thành phần cơ bản trong cả môi trường học tập và các dự án chuyên nghiệp phức tạp.

Hệ thống nhạy cảm với thời gian

Các hệ thống hoạt động theo thời gian nguy hiểm, ví dụ như các máy chủ và logger dữ liệu, việc rút ra lợi thế to lớn từ độ chính xác của DS3231.Sự liên kết nhất quán với số liệu thời gian quốc tế là hữu ích cho các ứng dụng này.Mô-đun trình bày một giải pháp thay thế thân thiện với ngân sách để duy trì các tiêu chuẩn thời gian trên toàn thế giới, hấp dẫn những người tìm kiếm độ chính xác thời gian tối ưu theo cách có ý thức về chi phí.Việc triển khai của nó giúp tăng cường năng lực chức năng của các hệ thống này, cho phép cải thiện việc xử lý và phân tích dữ liệu, điều này ngày càng trở nên năng động khi các hệ thống phát triển.
