Mô -đun RTC DS1307: Các thành phần, ứng dụng và thông số kỹ thuật

Hướng dẫn này khám phá mô -đun đồng hồ thời gian thực DS1307 (RTC), một yếu tố để chấm công chính xác trong một loạt các hệ thống điện tử.Thường được sử dụng trong các thiết bị như máy tính và máy chủ, DS1307 cung cấp quản lý thời gian đáng tin cậy thông qua bộ điều khiển tích hợp, bộ cộng hưởng tinh thể thạch anh và bộ tạo dao động.Trong hướng dẫn này, chúng tôi sẽ kiểm tra thiết kế nội bộ, các tính năng kỹ thuật chính, kỹ thuật giao thoa và ứng dụng, hiển thị cách duy trì độ chính xác ngay cả với mức tiêu thụ năng lượng tối thiểu.

Danh mục

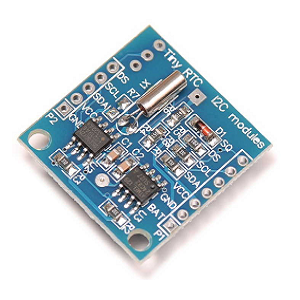

Tổng quan về mô -đun RTC DS1307

Các DS1307 Mô -đun RTC cung cấp một tùy chọn hiệu quả đáng kể để duy trì các phép đo thời gian chính xác, tích hợp giao tiếp I2C để tối đa hóa chức năng.Trọng tâm của các khả năng của nó, nó có đồng hồ và lịch thập phân được mã hóa nhị phân toàn diện (BCD), cùng với SRAM không bay hơi 56 byte để bảo quản dữ liệu hiệu quả.Thông qua xe buýt I2C, bạn có thể truy xuất thông tin vào vài giây, phút, giờ, ngày, ngày, tháng và năm, cho vay cảm giác kiểm soát đối với việc truy xuất dữ liệu thời gian.Tính năng đồng hồ BCD/lịch được chế tạo để đơn giản hóa biểu diễn và thao tác thời gian, đảm bảo cả độ chính xác và dễ dàng trong việc sử dụng.Việc kết hợp SRAM 56 byte giúp tăng cường khả năng phục hồi của nó, mang lại cảm giác bảo mật bằng cách duy trì tính toàn vẹn của dữ liệu ngay cả trong khi mất điện, cho phép lưu trữ dữ liệu được xác định bổ sung mà không phải lo lắng.Kỹ thuật nâng cao của mô-đun hỗ trợ điều chỉnh tự động cho các ngày cuối tháng, bao gồm các tính toán năm bước nhảy, giúp nâng cao gánh nặng của các hiệu chỉnh thủ công trong các thiết lập không thực tế.Tính khả dụng của các định dạng 12 giờ và 24 giờ, cùng với các chỉ số AM/PM, đưa ra các tùy chọn phù hợp phù hợp, phản ánh khả năng thích ứng của mô-đun.Một khía cạnh nổi bật của DS1307 là khả năng sức mạnh sức mạnh của nó, tạo điều kiện cho một sự thay đổi suôn sẻ sang sức mạnh dự phòng trong quá trình mất điện chính.Điều này đảm bảo một quá trình chấm công liên tục, chứng minh thuận lợi trong các ứng dụng trong đó tính liên tục được ưu tiên và độ tin cậy của dữ liệu thời gian liên tục, chẳng hạn như trong các hệ thống nhúng.

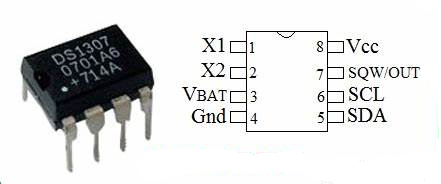

Cấu hình pin của IC DS1307

Số pin số	Tên pin	Sự miêu tả
Ghim 1 & 2	X1, x2	Bộ tạo dao động tinh thể phải được liên minh với hai chân này.
Chân 3	V-Bat	Kết nối với thiết bị đầu cuối tích cực của pin;Phục vụ như một Cung cấp đầu vào sao lưu cho một tế bào lithium 3V bình thường để duy trì chính xác Đồng hồ bấm giờ khi mất điện chính.
Chân 4	GND	Pin mặt đất (đầu vào công suất âm) của IC RTC.
Chân 5	VCC	Chân đầu vào công suất dương với phạm vi 3,3V đến 5,5V.
Chân 6	SCL & SDA	SCL: Đầu vào đồng hồ cho giao tiếp i2c, đồng bộ hóa Chuyển động dữ liệu.SDA: Dữ liệu I/O PIN cho giao diện nối tiếp I2C.
Chân 7	Sqw/out	Được sử dụng để thu được tần số sóng vuông (1Hz, 4kHz, 8kHz, hoặc 32kHz) lập trình.

Các tính năng và thông số kỹ thuật của DS1307 RTC

Tính năng/đặc điểm kỹ thuật	Sự miêu tả
Điện áp hoạt động	5V
Loại gói	Có sẵn trong gói SOIC/DIP 8 chân.
Giao diện	Giao diện I2C hai dây.
Pin đầu ra	Pin đầu ra 1Hz.
Tiêu thụ năng lượng	Tiêu thụ <500NA trong chế độ sao lưu pin với dao động chạy.
Bộ nhớ không bay hơi	56 byte để lưu trữ dữ liệu.
Thời gian lập trình trước	Đến được lập trình sẵn với thời điểm hiện tại.
Chức năng chấm công	Quản lý tất cả các chức năng chấm công.
Hiệu lực bồi thường	Có giá trị đến năm 2100.
Pin dự phòng	Mô-đun được hỗ trợ pin.
Khả năng tương thích vi điều khiển	Cung cấp giao diện cổng nối tiếp đơn giản cho hầu hết vi điều khiển.
Phát hiện thất bại	Có tính năng phát hiện và chuyển đổi nguồn tự động Mạch.

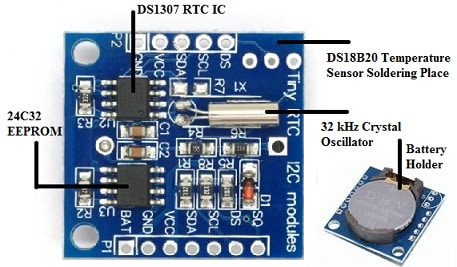

Các thành phần của mô -đun RTC DS1307

Mạch tích hợp DS1307 RTC

Trung tâm của mô -đun là IC DS1307 RTC, được giao nhiệm vụ duy trì thời gian chính xác trên nhiều ứng dụng.Nó giao diện thông qua giao thức I2C, tạo điều kiện trao đổi dữ liệu đơn giản với hệ thống cáp tối thiểu, phản ánh tính đơn giản thường mong muốn trong các ứng dụng thực tế.IC cung cấp hoạt động ở định dạng 24 giờ hoặc 12 giờ với chỉ báo AM/pm, đáp ứng nhu cầu chấm công đa dạng.

Dao động tinh thể 32kHz

Bộ tạo dao động tinh thể 32kHz, cung cấp tần số ổn định cần thiết cho độ chính xác thời gian.Mặc dù sự thay đổi nhiệt độ có thể gây ra sự thay đổi nhẹ, chúng được quản lý thông qua các phương pháp bù nhiệt độ, tận dụng những hiểu biết thực nghiệm để điều chỉnh độ chính xác.

Thành phần EEPROM 24C32

Với chip EEPROP 24C32, mô -đun cho phép lưu trữ vĩnh viễn các cài đặt cấu hình.Tận dụng xe buýt I2C được chia sẻ với RTC, nó tăng cường hiệu quả giao tiếp.Việc nhúng dữ liệu trong phần cứng làm tăng sự tự lực và độ tin cậy của thiết bị.

Đóng gói pin và tế bào lithium 3V

Để đảm bảo chấm công liên tục trong quá trình gián đoạn điện, mô -đun bao gồm bộ giữ pin cho các tế bào lithium CR2032.Tính liên tục này tìm thấy sự tương đồng trong các hệ thống sao lưu bảo vệ tính toàn vẹn của dữ liệu và duy trì luồng hoạt động, đặc biệt là trong các lĩnh vực đòi hỏi chức năng liên tục.

Giao diện cảm biến nhiệt độ cho DS18B20

Mô -đun có thể chứa cảm biến nhiệt độ DS18B20 thông qua một cổng tùy chọn.Giám sát nhiệt độ trở nên hữu ích trong các kịch bản trong đó điều kiện môi trường có thể ảnh hưởng đến độ chính xác về thời gian.Trong các cài đặt công nghiệp, các tinh chỉnh dữ liệu như vậy, việc tinh chỉnh tức thời, đảm bảo hiệu quả và độ chính xác trong các quy trình.

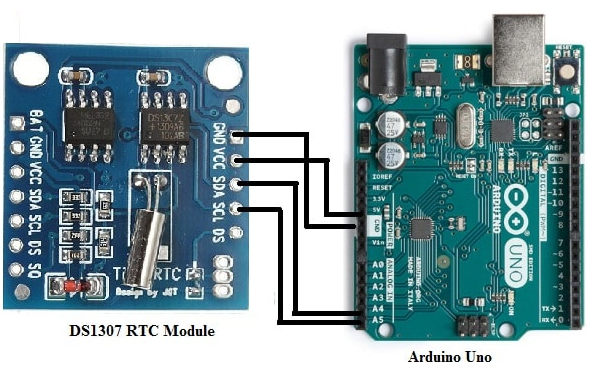

Kết nối DS1307 với Arduino Uno

Để kết nối mô-đun đồng hồ thời gian thực DS1307 (RTC) với Arduino Uno, hãy làm theo các bước đơn giản sau: Liên kết chân SCL với A5, SDA với A4, VCC với 5V và GND với GND.Thiết lập này đảm bảo giao tiếp đáng tin cậy giữa mô -đun và Arduino.Trước khi lập trình, cài đặt thư viện DS1307 của Michael Margolis thông qua Arduino IDE.Thư viện này cung cấp các chức năng cần thiết để dễ dàng quản lý phần cứng.Mô -đun DS1307 là vô giá cho các dự án yêu cầu thời gian chấm công chính xác, chẳng hạn như ghi dữ liệu, lập lịch hoặc xử lý dữ liệu.Nó duy trì thời gian và ngày hiện tại một cách nhất quán, ngay cả trong quá trình mất điện, nhờ sao lưu pin tích hợp.Để đảm bảo thiết lập trơn tru, hãy sử dụng bảng điều khiển cho các kết nối an toàn và có thể điều chỉnh, tránh các mạch ngắn.Dán nhãn cũng có thể làm giảm sự nhầm lẫn, đặc biệt là trong các dự án phức tạp hơn.

Khi phần cứng đã sẵn sàng, bước tiếp theo là khởi tạo phần mềm.Bắt đầu bằng cách thiết lập kết nối nối tiếp mạnh mẽ, kiểm tra trạng thái hoạt động của RTC và đặt thời gian ban đầu nếu cần thiết.Từ đó, theo dõi thời gian liên tục và hiển thị nó trên màn hình nối tiếp theo định dạng HH: MM: SS có thể đọc được để xác minh giao tiếp thích hợp giữa Arduino và mô -đun.Gỡ lỗi và tinh chỉnh trong giai đoạn này có thể hợp lý rất nhiều quá trình phát triển.Nếu các sự cố như hiển thị thời gian không chính xác hoặc lỗi giao tiếp xảy ra, hãy đảm bảo rằng thư viện của bạn được cập nhật và kiểm tra cẩn thận tất cả các kết nối.Khắc phục sự cố một cách có hệ thống, kiểm tra từng thành phần riêng lẻ từng thành phần thường có thể tiết lộ nguyên nhân gốc.Tư vấn các diễn đàn trực tuyến hoặc tài nguyên cộng đồng có thể cung cấp các giải pháp nhanh chóng cho những thách thức chung.

Các ứng dụng của mô -đun RTC DS1307

Đồng hồ kỹ thuật số và các thiết bị đóng dấu thời gian

DS1307 được sử dụng rộng rãi trong đồng hồ và thiết bị kỹ thuật số yêu cầu thời gian chính xác.Máy ảnh, ví dụ, dựa vào nó để thêm dấu thời gian chính xác vào hình ảnh và video, giúp các sự kiện tài liệu theo trình tự thời gian.Nhập thời gian cũng rất tuyệt trong các thiết bị ghi dữ liệu như cảm biến môi trường, trong đó các bản ghi chính xác là cần thiết để phân tích xu hướng và theo dõi lịch sử.Trong các hệ thống tham dự, DS1307 đảm bảo theo dõi đáng tin cậy thời gian đăng ký/ra của nhân viên để duy trì nhật ký thời gian chính xác tại nơi làm việc và tổ chức.

Các dự án DIY và tích hợp vi điều khiển

DS1307 RTC được yêu thích bởi vì giao diện giao tiếp I2C của nó giúp dễ dàng kết hợp với các bộ vi điều khiển phổ biến như Arduino và Raspberry Pi.Các dự án DIY như hệ thống tự động hóa gia đình, đồng hồ báo thức và công nghệ có thể đeo thường xuyên kết hợp mô -đun này vì độ tin cậy và đơn giản của nó.

Robotics và thời gian chính xác

Trong robot, độ chính xác thời gian là tốt cho các nhiệm vụ như đồng bộ hóa, phối hợp cảm biến và điều hướng.DS1307 cung cấp tín hiệu đồng hồ chính xác, cho phép robot thực hiện các hành động theo các khoảng thời gian cụ thể và duy trì kiểm soát chính xác các hoạt động của chúng.Nó thường được sử dụng trong robot tự trị, máy bay không người lái và robot công nghiệp để lên lịch các nhiệm vụ như thu thập dữ liệu cảm biến, điều khiển động cơ và tránh chướng ngại vật với thời gian hoàn hảo.

Máy chủ và hệ thống phân tán

Mô -đun RTC DS1307 là một giải pháp đáng tin cậy cho các máy chủ và các hệ thống điện toán phân tán trong đó cần có thời gian đồng bộ.Nó hỗ trợ ghi nhật ký dữ liệu chính xác, đảm bảo rằng dấu thời gian nhất quán trên nhiều thiết bị.Trong các hệ thống phân tán, nó giúp phối hợp các hành động giữa các máy chủ bằng cách duy trì ý thức chung về thời gian.Hệ thống bảo mật cũng được hưởng lợi từ việc chấm công chính xác của nó.

Đồng hồ đo sức mạnh tiện ích

Các công ty tiện ích thường tích hợp DS1307 vào đồng hồ đo điện để đảm bảo thanh toán chính xác và hẹn giờ dữ liệu tiêu thụ năng lượng.Bằng cách ghi lại thời gian chính xác khi việc sử dụng điện xảy ra, các đồng hồ đo điện này cung cấp một hồ sơ trong suốt và đáng tin cậy về việc sử dụng năng lượng.Điều này là tuyệt vời trong các lĩnh vực mà thanh toán phụ thuộc vào thời gian, chẳng hạn như tỷ lệ điện cao nhất và ngoài đỉnh.

Thiết bị chơi game

Máy chơi game hiện đại và thiết bị cầm tay tận dụng DS1307 cho chức năng đồng hồ nội bộ.Mô-đun cho phép các tính năng dựa trên thời gian, chẳng hạn như các thử thách thời gian, sự kiện hoặc phần thưởng phụ thuộc vào đồng hồ.Ví dụ: các trò chơi có chu kỳ ban ngày hoặc kích hoạt sự kiện dựa trên DS1307 để theo dõi và quản lý chính xác thời gian trong trò chơi.

Đơn vị GPS và hệ thống điều hướng

DS1307 được sử dụng trong các đơn vị GPS và thiết bị điều hướng để tăng cường chức năng của chúng.Đồng hồ bấm giờ là cần thiết trong các hệ thống GPS để tính toán các vị trí chính xác và phối hợp tín hiệu từ nhiều vệ tinh.DS1307 đảm bảo các thiết bị này duy trì thời gian chính xác, điều này ảnh hưởng trực tiếp đến chất lượng và độ tin cậy của dữ liệu điều hướng.

Thiết bị y tế

Các thiết bị y tế thường phụ thuộc vào thời gian chính xác để chẩn đoán, theo dõi và ghi nhật ký dữ liệu bệnh nhân.Các thiết bị như máy bơm insulin, màn hình nhịp tim và máy ECG di động kết hợp DS1307 để theo dõi chính xác thời gian cho lịch trình thuốc, theo dõi liên tục hoặc thời gian ghi lại dữ liệu sức khỏe.Độ tin cậy của nó đảm bảo các thiết bị này hoạt động nhất quán, cải thiện kết quả của bệnh nhân.

Thiết bị nhà thông minh

Trong hệ sinh thái nhà thông minh, mô -đun DS1307 tìm thấy vị trí của nó trong các thiết bị như bộ điều chỉnh nhiệt, hệ thống chiếu sáng và hệ thống an ninh gia đình.Nó cho phép các thiết bị này hoạt động trên các lịch trình được lập trình sẵn, chẳng hạn như bật hoặc tắt đèn tại các thời điểm cụ thể, điều chỉnh bộ điều chỉnh nhiệt trong suốt cả ngày hoặc tự động bật/tắt các hệ thống báo động.Thời gian chính xác tăng cường hiệu quả và khả năng sử dụng của các hệ thống này.

Hệ thống giám sát môi trường

Các cảm biến môi trường giám sát các điều kiện như nhiệt độ, độ ẩm và chất lượng không khí sử dụng DS1307 để đọc chính xác thời gian.Dữ liệu này có lợi cho nghiên cứu, nghiên cứu khí hậu và các ứng dụng công nghiệp nơi các xu hướng phải được theo dõi theo thời gian.Ví dụ, trong các ứng dụng nông nghiệp, nó có thể giúp giám sát độ ẩm của đất hoặc mô hình thời tiết, cho phép nông dân đưa ra quyết định sáng suốt dựa trên thời gian và dữ liệu lịch sử.

Tự động hóa công nghiệp

Trong các nhà máy và nhà máy công nghiệp, DS1307 được sử dụng trong các hệ thống tự động để lên lịch và điều phối các nhiệm vụ.Các máy yêu cầu đồng bộ hóa, chẳng hạn như dây băng tải hoặc robot dây chuyền lắp ráp, phụ thuộc vào DS1307 cho thời gian đáng tin cậy.Việc sử dụng nó trong các thiết lập công nghiệp cải thiện hiệu quả sản xuất và đảm bảo hoạt động được thực hiện với độ chính xác.
