Chip RTC DS1302: Sơ đồ khối, Thông số kỹ thuật và Pinout

Hướng dẫn này có một cái nhìn sâu sắc về chip đồng hồ thời gian thực DS1302 (RTC), kiểm tra thiết kế, tính năng và ứng dụng của nó với trọng tâm kỹ thuật.DS1302 được công nhận rộng rãi cho độ chính xác của nó trong việc duy trì thời gian và ngày chính xác, trong khi tiêu thụ năng lượng tối thiểu và tự động điều chỉnh cho những năm nhảy vọt.Bao gồm tất cả mọi thứ, từ chức năng cốt lõi và cấu hình pin của nó đến vai trò của nó trong các thiết bị điện tử hiện đại và tiến bộ trong thời gian, bài viết này cung cấp một phân tích kỹ lưỡng về tác động của chip đối với công nghệ và thiết kế.

Danh mục

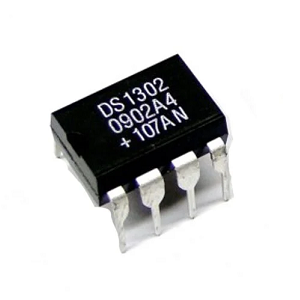

Chip RTC DS1302 là gì?

Các DS1302, được tạo bởi Maxim được tích hợp (ban đầu bởi Dallas Semiconductor), là chip đồng hồ thời gian thực (RTC) được thiết kế để bảo tồn chính xác thông tin thời gian và ngày cho các ứng dụng khác nhau.Microchip này lưu trữ các giá trị thời gian từ năm đến vài giây và điều chỉnh cho những năm nhảy, do đó phù hợp với các ứng dụng yêu cầu quản lý thời gian chính xác.Nó hỗ trợ cả định dạng thời gian 12 giờ và 24 giờ, làm cho nó trở thành một lựa chọn tuyệt vời cho các dự án điện tử phức tạp và hệ thống nhúng.Chip được công nhận cho mức tiêu thụ năng lượng tối thiểu của nó, một khía cạnh có giá trị trong các thiết bị vận hành bằng pin.Tính năng của điều chỉnh năm nhảy tự động minh họa sự tích hợp liền mạch của độ chính xác thiết kế và chức năng thực tế, đảm bảo theo dõi thời gian liên tục, chính xác mà không cần cập nhật thủ công.

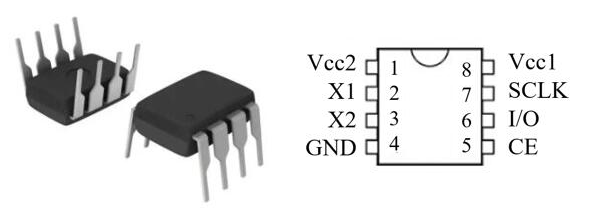

Cấu hình pin của DS1302

Số pin số	Tên pin	Sự miêu tả
1	VCC2	Đầu vào cung cấp thứ hai, khi VCC2 lớn hơn VCC1 + 0,2V, DS1302 năng lượng thông qua pin này.
2, 3	X1 và X2	Để kết nối một bộ dao động tinh thể bên ngoài của 32.768khz.
4	GND	Đất.
5	CE	Ghim này được đặt ở mức cao trong khi đọc hoặc ghi.
6	I/O (Dòng dữ liệu)	Đây là mã pin dữ liệu hai chiều đến 3 dây giao diện.
7	SCLK (Đồng hồ nối tiếp)	Được sử dụng để đồng bộ hóa chuyển động dữ liệu trên nối tiếp giao diện.
8	VCC1	Nguồn năng lượng có thể sạc lại được kết nối với pin này.

Các tính năng của DS1302

Tính năng	Sự miêu tả
Đồng hồ thời gian thực	Thời gian theo dõi, ngày, ngày, năm và năm bước nhảy.
Chế độ truyền dữ liệu	Hỗ trợ chế độ đơn và nổ cho dữ liệu.
ĐẬP	RAM đa năng được hỗ trợ pin 31x8.
Giao diện	Giao diện 3 dây đơn giản.
Khả năng tương thích	TTL tương thích.
Điện áp hoạt động	Hoạt động từ 2V đến 5,5V.
Kích cỡ	Thiết kế nhỏ gọn.
Gói có sẵn	8 pin nhúng, 8 chân như vậy.

Thông số kỹ thuật của DS1302

Kiểu	Tham số
Điện áp cung cấp (điển hình)	3.3v
Phạm vi điện áp trên bất kỳ pin nào	-0,5V đến 7,0V
Nhiệt độ hoạt động (thương mại)	0 ° C đến +70 ° C.
Nhiệt độ hoạt động (Công nghiệp)	-40 ° C đến +85 ° C.
Phạm vi nhiệt độ lưu trữ	-55 ° C đến +125 ° C.
Nhiệt độ hàn	260 ° C.

DS1302 CHIP và mô -đun RTC DS1302

Chip đồng hồ thời gian thực DS1302 (RTC) là một thành phần đa năng tích hợp các hàm đồng hồ và lịch với 31 byte RAM tĩnh để quản lý dữ liệu hiệu quả, làm cho nó có độ tin cậy cao đối với các ứng dụng cần độ chính xác dài hạn.Sử dụng giao tiếp nối tiếp, DS1302 giảm thiểu việc sử dụng PIN, lý tưởng cho các hệ thống nhúng ưu tiên hiệu quả năng lượng và thiết kế hợp lý.Phiên bản mô -đun tăng cường chức năng với bộ tạo dao động tinh thể 32 kHz và sao lưu pin, đảm bảo hoạt động không bị gián đoạn trong các lỗi điện, trong khi thiết kế SIP nhỏ gọn của nó cho phép tích hợp dễ dàng vào bảng điều khiển cho các dự án tạo mẫu và giáo dục.Tương thích với các nền tảng như Arduino và Raspberry Pi, mô -đun hỗ trợ thử nghiệm và thúc đẩy đổi mới.Tính thực tế của nó tỏa sáng trong các ứng dụng như Agritech, nơi chấm công chính xác để ghi dữ liệu và theo dõi môi trường.

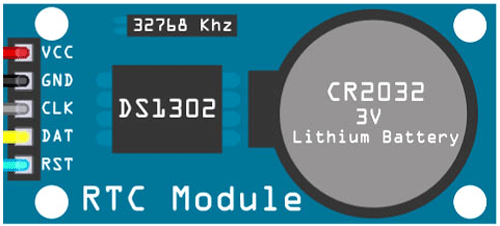

Pinout mô -đun RTC DS1302

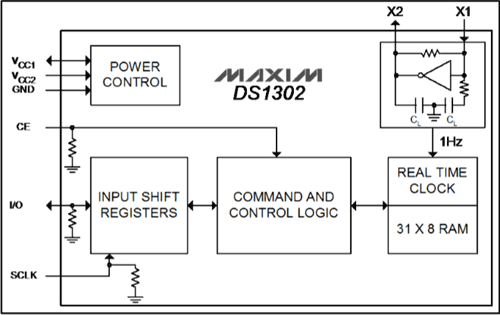

Sơ đồ khối chip RTC DS1302

Tích hợp chip RTC DS1302

Để đảm bảo hiệu suất tối ưu với chip RTC DS1302, sử dụng chiến lược quản lý năng lượng sử dụng cả ô sao lưu và bộ điều khiển được khuyến nghị.Thiết lập nguồn kép này làm giảm nguy cơ gián đoạn điện và tăng cường độ tin cậy của hệ thống.Bộ dao động tinh thể 32.768 kHz là cần thiết để duy trì thời gian chính xác, vì sự ổn định của nó ảnh hưởng trực tiếp đến việc tạo tần số của thiết bị.Ưu tiên hoạt động nhất quán của bộ tạo dao động giúp cải thiện độ chính xác của hệ thống tổng thể.Việc tích hợp DS1302 vào một mạng lớn hơn yêu cầu cấu hình phù hợp của khung giao tiếp của nó, đặc biệt kết nối I/O, đặt lại và các chân đồng hồ với vi điều khiển.Đảm bảo tương tác dữ liệu suôn sẻ thông qua các thử nghiệm đồng bộ hóa và thời gian kỹ lưỡng giảm thiểu cơ hội khác biệt dữ liệu hoặc lỗi giao tiếp, hỗ trợ các hoạt động thời gian thực đáng tin cậy.

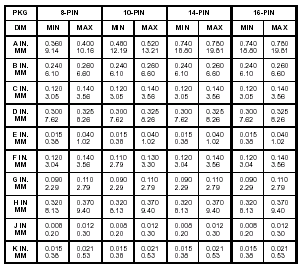

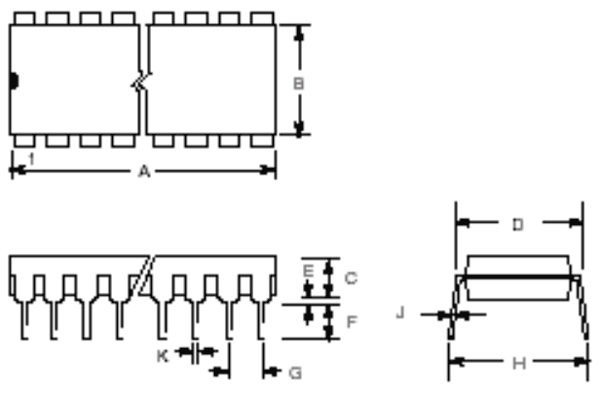

Mô hình 2D DS1302 và kích thước

Biểu dữ liệu PDF

DS1302 Datasheets:

DS1302.pdf
