Giải thích về Cycloconverter: Hướng dẫn làm việc và sử dụng đơn giản

Trong bài viết này, bạn sẽ tìm hiểu bộ chuyển đổi xích lô là gì và cách nó chuyển đổi trực tiếp nguồn điện xoay chiều từ tần số này sang tần số khác mà không cần sử dụng giai đoạn DC.Bạn sẽ hiểu cách thức hoạt động của nó, bao gồm cách điều khiển và định hình dạng sóng bằng cách sử dụng thyristor và kỹ thuật chuyển mạch.Bài viết cũng đề cập đến các đặc điểm, loại và thành phần chính của nó.Cuối cùng, bạn sẽ biết bộ chuyển đổi xích lô được sử dụng ở đâu và tại sao chúng lại quan trọng trong các ứng dụng công suất cao.

Danh mục

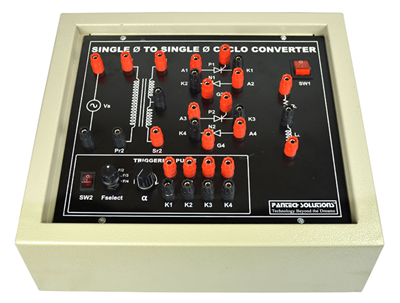

Hình 1. Bộ chuyển đổi xích lô

Cycloconverter là gì?

Bộ chuyển đổi chu kỳ là bộ chuyển đổi nguồn AC-to-AC trực tiếp, thay đổi tần số của nguồn AC đầu vào mà không cần sử dụng liên kết DC trung gian.Nó chuyển đổi nguồn AC tần số cố định thành đầu ra AC tần số thay đổi phù hợp với yêu cầu tải cụ thể.Loại bộ chuyển đổi này xử lý trực tiếp dạng sóng đầu vào để tạo ra đầu ra tần số thấp hơn hoặc cao hơn.Bộ chuyển đổi xích lô được sử dụng rộng rãi trong các hệ thống yêu cầu sự thay đổi tần số trơn tru và liên tục.Chúng đặc biệt hữu ích trong các ứng dụng công suất cao, nơi việc kiểm soát tần số hiệu quả là rất quan trọng.Chức năng chính của bộ chuyển đổi vòng là cung cấp nguồn điện xoay chiều được kiểm soát ở tần số mong muốn trong khi vẫn duy trì đồng bộ hóa với nguồn cung cấp đầu vào.

Đặc điểm của Cycloconverter

• Dải tần số đầu ra rộng

Bộ chuyển đổi xích lô có thể tạo ra tần số đầu ra thấp hơn hoặc cao hơn tần số đầu vào.Trong hầu hết các trường hợp thực tế, tần số đầu ra thấp hơn đáng kể, thường nhỏ hơn một phần ba tần số đầu vào.Tính linh hoạt này cho phép kiểm soát chính xác nguồn điện xoay chiều được cung cấp cho tải.Dải tần số có thể điều chỉnh giúp bộ chuyển đổi xích lô phù hợp với các ứng dụng có tốc độ thay đổi.

• Dạng sóng đầu ra không hình sin

Dạng sóng đầu ra của bộ chuyển đổi vòng không phải là sóng hình sin thuần túy mà bao gồm các phần được phân đoạn của dạng sóng đầu vào.Điều này dẫn đến sự biến dạng dạng sóng bao gồm các thành phần hài.Chất lượng của dạng sóng đầu ra phụ thuộc vào độ chính xác điều khiển và kiểu chuyển mạch.Việc lọc bổ sung thường được yêu cầu để cải thiện độ mượt của dạng sóng.

• Nội dung hài hòa cao

Bộ chuyển đổi xích lô vốn đã tạo ra hiện tượng méo sóng hài đáng kể do việc định hình dạng sóng.Những sóng hài này có thể ảnh hưởng đến cả tải và hệ thống cấp điện.Sóng hài có thể dẫn đến tăng thêm nhiệt, tiếng ồn và giảm hiệu suất trong thiết bị điện.Cần thiết kế hệ thống phù hợp để giảm thiểu tác động của chúng.

• Khả năng xử lý công suất cao

Bộ chuyển đổi xích lô có khả năng xử lý mức công suất lớn, khiến chúng phù hợp với các ứng dụng công nghiệp nặng.Chúng thường được sử dụng trong các hệ thống quy mô megawatt, nơi cần có sự chuyển đổi năng lượng mạnh mẽ.Thiết kế hỗ trợ xếp hạng dòng điện và điện áp cao.Điều này làm cho chúng đáng tin cậy trong môi trường điện đòi hỏi khắt khe.

• Chuyển đổi điện trực tiếp

Vì bộ chuyển đổi xích lô không sử dụng giai đoạn trung gian DC nên chúng cung cấp khả năng truyền năng lượng trực tiếp từ đầu vào đến đầu ra.Điều này làm giảm nhu cầu về các bộ phận lưu trữ năng lượng cồng kềnh như tụ điện hoặc cuộn cảm.Việc không có liên kết DC sẽ đơn giản hóa một số khía cạnh nhất định của thiết kế hệ thống.Nó cũng cho phép hoạt động tần số thấp hiệu quả.

Nguyên lý làm việc của Cycloconverter

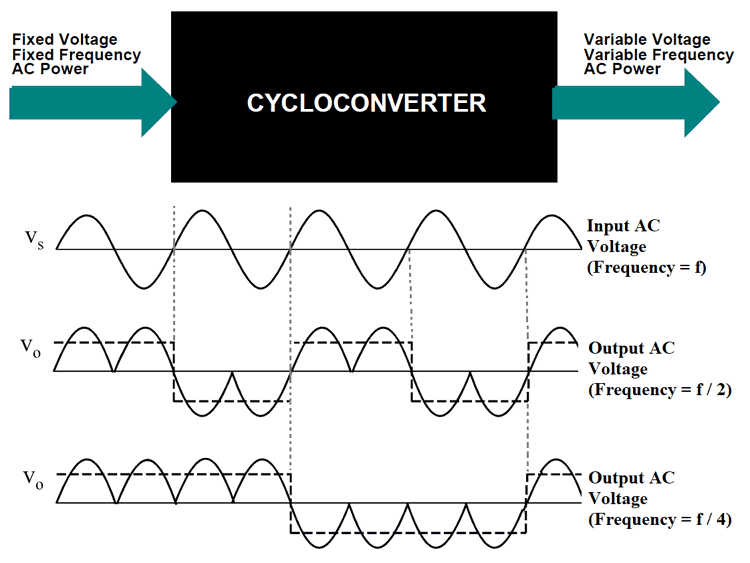

Hình 2. Nguyên lý làm việc của bộ chuyển đổi xích lô

1. Xử lý nguồn cung cấp AC đầu vào: Bộ chuyển đổi chu kỳ nhận được nguồn cung cấp đầu vào AC tần số cố định, đóng vai trò là dạng sóng nguồn để chuyển đổi.Dạng sóng đầu vào này được theo dõi liên tục để xác định cực tính điện áp tức thời của nó.Hệ thống chuẩn bị trích xuất các phân đoạn cụ thể của dạng sóng này để tạo đầu ra.Tín hiệu đầu vào đóng vai trò là tham chiếu cơ sở cho tất cả các hành động chuyển mạch.Không có chuyển đổi DC trung gian xảy ra trong quá trình này.

2. Chuyển mạch thyristor có điều khiển: Thyristor được kích hoạt ở các góc bắn chính xác để điều khiển khi có dòng điện chạy qua mạch.Bằng cách điều chỉnh các góc bắn này, bộ chuyển đổi sẽ chọn các phần cụ thể của dạng sóng đầu vào.Sự dẫn truyền có chọn lọc này chỉ cho phép một số phân đoạn nhất định đi qua đầu ra.Thời gian chuyển đổi xác định tần số đầu ra hiệu quả.Kiểm soát chính xác là cần thiết để duy trì hoạt động ổn định.

3. Lựa chọn dạng sóng được phân đoạn: Thay vì chuyển toàn bộ dạng sóng đầu vào, bộ chuyển đổi chu kỳ kết hợp nhiều phân đoạn từ các chu kỳ khác nhau.Các phân đoạn này được sắp xếp để tạo thành một dạng sóng mới với tần số khác.Các phần dương và âm được chọn luân phiên để tạo thành tín hiệu đầu ra.Dạng sóng thu được gần đúng với đầu ra AC mong muốn.Quá trình này tạo ra dạng sóng từng bước hoặc được điều chế.

4. Hình thành tần số đầu ra: Tần số đầu ra được xác định bằng số chu kỳ đầu vào được sử dụng để tạo thành một chu kỳ đầu ra.Ví dụ: kết hợp nhiều chu kỳ đầu vào có thể tạo ra tần số đầu ra thấp hơn.Bộ chuyển đổi kéo dài hoặc nén chu kỳ dạng sóng một cách hiệu quả.Điều này cho phép thay đổi tần số trơn tru mà không làm gián đoạn dòng điện.Đầu ra vẫn được đồng bộ hóa với nguồn cung cấp đầu vào.

5. Tạo dạng sóng liên tục: Bộ chuyển đổi chu kỳ liên tục lặp lại quá trình lựa chọn và chuyển đổi để duy trì dạng sóng đầu ra ổn định.Điện áp đầu ra tuân theo mô hình được kiểm soát dựa trên trình tự kích hoạt.Điều này đảm bảo rằng tải nhận được nguồn điện xoay chiều ổn định ở tần số yêu cầu.Quá trình hoạt động trong thời gian với độ trễ tối thiểu.Tính ổn định phụ thuộc vào thời gian và sự phối hợp chính xác của các thiết bị chuyển mạch.

Các loại bộ chuyển đổi xích lô

Dựa trên tần số đầu ra

Bộ chuyển đổi xích lô được phân loại dựa trên tần số đầu ra cao hơn hay thấp hơn tần số đầu vào.

1. Bộ chuyển đổi Cyclon bước lên

Bộ chuyển đổi chu kỳ tăng cường là một loại bộ chuyển đổi AC-sang-AC tạo ra tần số đầu ra cao hơn tần số đầu vào.Nó tăng tần số bằng cách sắp xếp lại các phần của dạng sóng đầu vào để tạo thành chu kỳ đầu ra ngắn hơn.Loại này ít được sử dụng hơn do những hạn chế thực tế trong việc đạt được đầu ra tần số cao ổn định.Chất lượng dạng sóng đầu ra trở nên méo hơn khi tần số tăng.Độ phức tạp của việc điều khiển cũng tăng lên khi tần số đầu ra cao hơn.Do những hạn chế này, bộ chuyển đổi xích lô tăng cường hiếm khi được áp dụng trong các hệ thống công nghiệp.Chúng chủ yếu được sử dụng cho mục đích chuyên môn hoặc thử nghiệm.

2. Bộ chuyển đổi Cyclocon bước xuống

Bộ chuyển đổi xung giảm dần là bộ chuyển đổi tạo ra tần số đầu ra thấp hơn tần số đầu vào.Nó đạt được điều này bằng cách kết hợp nhiều chu kỳ đầu vào để tạo thành một chu kỳ đầu ra duy nhất.Loại này được sử dụng rộng rãi vì nó cung cấp đầu ra tần số thấp ổn định và có thể kiểm soát được.Dạng sóng dễ quản lý hơn so với cấu hình nâng cao.Bộ chuyển đổi xích lô giảm áp thường được triển khai trong các hệ thống công suất cao.Chúng cung cấp hoạt động đáng tin cậy cho các ứng dụng yêu cầu điều khiển tốc độ thấp thay đổi.Điều này làm cho chúng trở thành loại thực tế nhất và được áp dụng rộng rãi.

Dựa trên chế độ hoạt động

Bộ chuyển đổi xích lô cũng được phân loại dựa trên cách dòng điện chạy giữa các nhóm bộ chuyển đổi.

1. Bộ chuyển đổi xích lô chế độ chặn

Bộ chuyển đổi vòng ở chế độ chặn là loại chỉ có một nhóm bộ chuyển đổi tiến hành tại một thời điểm.Điều này có nghĩa là nhóm tích cực hoặc nhóm tiêu cực đang hoạt động, nhưng không phải cả hai cùng một lúc.Nhóm không hoạt động bị chặn hoàn toàn để ngăn chặn dòng điện tuần hoàn.Cách tiếp cận này đơn giản hóa cấu trúc mạch tổng thể.Nó làm giảm nhu cầu về các thành phần giới hạn dòng điện bổ sung.Việc chuyển đổi giữa các nhóm được kiểm soát cẩn thận để duy trì sự hình thành đầu ra thích hợp.Hoạt động ở chế độ chặn thường được sử dụng do cách thực hiện đơn giản.

2. Bộ chuyển đổi xích đạo hiện tại đang lưu hành

Bộ chuyển đổi dòng điện tuần hoàn là loại mà cả hai nhóm bộ chuyển đổi có thể hoạt động cùng một lúc.Điều này cho phép dòng điện lưu thông giữa các nhóm tích cực và tiêu cực.Một lò phản ứng được sử dụng để kiểm soát và hạn chế dòng điện tuần hoàn.Cấu hình này cho phép chuyển tiếp mượt mà hơn giữa các trạng thái dẫn.Nó giúp duy trì dòng điện liên tục trong tải.Hệ thống hoạt động với tính liên tục của dạng sóng được cải thiện.Các loại dòng điện tuần hoàn được sử dụng trong các ứng dụng yêu cầu hiệu suất đầu ra ổn định.

Mạch và linh kiện chuyển đổi xích lô

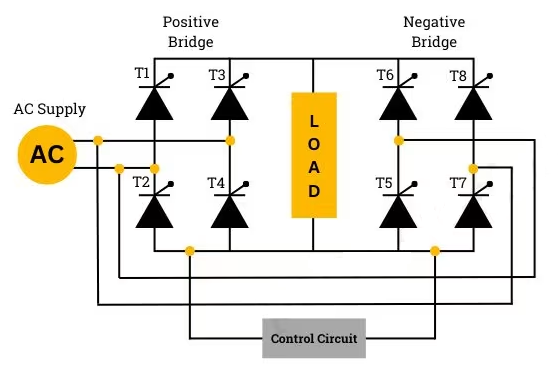

Hình 3. Mạch chuyển đổi xích lô

• Thyristor (SCR)

Mạch sử dụng nhiều thyristor được sắp xếp theo cấu hình cầu để chuyển mạch có điều khiển.Các thiết bị bán dẫn này hoạt động như các công tắc được điều khiển để điều chỉnh dòng điện.Mỗi thyristor được kích hoạt vào những thời điểm cụ thể để định hình dạng sóng đầu ra.Chúng xử lý mức điện áp và dòng điện cao trong hệ thống.

• Cầu chuyển đổi tích cực và tiêu cực

Mạch bao gồm hai nhóm cầu chính: bộ chuyển đổi dương và âm.Mỗi nhóm chịu trách nhiệm tạo ra các phần tương ứng của dạng sóng đầu ra.Các cầu này hoạt động luân phiên hoặc đồng thời tùy theo chế độ.Chúng tạo thành cấu trúc cốt lõi của bộ chuyển đổi xích lô.

• Mạch điều khiển

Mạch điều khiển tạo ra các xung kích hoạt cho thyristor dựa trên tần số đầu ra mong muốn.Nó đảm bảo thời gian chính xác và đồng bộ hóa với nguồn cung cấp đầu vào.Bộ điều khiển xác định thyristor nào dẫn điện tại bất kỳ thời điểm nào.Nó đóng một vai trò quan trọng trong việc duy trì hoạt động ổn định của bộ chuyển đổi.

• Đầu vào nguồn AC

Đầu vào AC cung cấp điện áp nguồn để chuyển đổi.Nó cung cấp năng lượng được xử lý trực tiếp thành dạng sóng đầu ra.Đầu vào thường là nguồn AC một pha hoặc ba pha.Tần số của nó đóng vai trò là tham chiếu cho việc tạo đầu ra.

• Tải

Tải được kết nối với đầu ra của bộ chuyển đổi xích lô và nhận nguồn điện xoay chiều được chuyển đổi.Nó có thể là điện trở, cảm ứng hoặc dựa trên động cơ tùy thuộc vào ứng dụng.Các đặc tính tải ảnh hưởng đến dòng điện và hiệu suất hệ thống.Sự kết hợp phù hợp đảm bảo hoạt động hiệu quả.

Ưu điểm và nhược điểm của Cycloconverter

Ưu điểm của Cycloconverter

• Chuyển đổi AC-to-AC trực tiếp mà không cần liên kết DC

• Thích hợp cho các ứng dụng năng lượng cao

• Cung cấp đầu ra tần số thấp mượt mà

• Loại bỏ nhu cầu về các bộ phận lưu trữ năng lượng lớn

• Có khả năng xử lý tải dòng điện cao

• Cho phép điều khiển tần số liên tục

Hạn chế của Cycloconverter

• Độ méo sóng hài cao ở đầu ra

• Yêu cầu điều khiển và chuyển mạch phức tạp

• Dải tần số đầu ra hạn chế trong thực tế

• Yêu cầu các thành phần lớn và cồng kềnh

• Hệ số công suất kém trong một số điều kiện

• Tăng chi phí và độ phức tạp của hệ thống

Ứng dụng của Cycloconverter

1. Bộ truyền động động cơ công nghiệp

Bộ chuyển đổi xích lô thường được sử dụng để điều khiển động cơ AC lớn trong môi trường công nghiệp.Chúng cung cấp đầu ra tần số có thể điều chỉnh để điều chỉnh tốc độ động cơ.Điều này cho phép vận hành trơn tru trong các điều kiện tải khác nhau.Chúng rất quan trọng trong các quy trình đòi hỏi phải kiểm soát tốc độ chính xác.

2. Hệ thống kéo điện

Trong hệ thống đường sắt, bộ chuyển đổi xích lô được sử dụng để dẫn động động cơ kéo.Chúng cho phép kiểm soát hiệu quả tốc độ và mô-men xoắn của động cơ.Điều này cải thiện hiệu suất tăng tốc và phanh.Chúng được sử dụng rộng rãi trong đầu máy điện và hệ thống tàu điện ngầm.

3.Nhà máy xi măng và thép

Các ngành công nghiệp nặng như sản xuất xi măng và thép sử dụng máy chuyển đổi xích lô cho máy móc quay lớn.Các hệ thống này yêu cầu tốc độ thấp ổn định hoạt động dưới tải trọng cao.Cycloconverters đảm bảo hiệu suất đáng tin cậy trong điều kiện khắc nghiệt.Họ hỗ trợ các quá trình công nghiệp liên tục.

4. Hệ thống đẩy tàu

Bộ chuyển đổi xích lô được sử dụng trong các ứng dụng hàng hải để điều khiển động cơ đẩy.Chúng cung cấp năng lượng tần số thay đổi để kiểm soát tốc độ hiệu quả.Điều này cải thiện hiệu suất nhiên liệu và khả năng cơ động.Chúng thích hợp cho các tàu lớn và tàu xa bờ.

5. Máy cán

Các nhà máy cán sử dụng bộ chuyển đổi xích lô để kiểm soát tốc độ của các con lăn.Điều này đảm bảo quá trình xử lý vật liệu và chất lượng sản phẩm nhất quán.Hệ thống cho phép điều chỉnh chính xác tốc độ lăn.Nó hỗ trợ hoạt động mô-men xoắn cao, tốc độ thấp.

6. Thiết bị khai thác

Trong hoạt động khai thác mỏ, bộ chuyển đổi xích lô được sử dụng để điều khiển các máy móc hạng nặng như máy nghiền và băng tải.Chúng cung cấp năng lượng đáng tin cậy trong điều kiện làm việc khắc nghiệt.Điều này đảm bảo hoạt động liên tục và năng suất.Chúng lý tưởng cho các ứng dụng có công suất cao, chắc chắn.

Cycloconverter vs biến tần

Khía cạnh	Bộ chuyển đổi xích lô	Biến tần
Loại chuyển đổi	AC–AC trực tiếp (chuyển đổi một giai đoạn)	DC–AC (hai giai đoạn: chỉnh lưu + biến tần)
Trung cấp Sân khấu	Không có liên kết DC (0 V xe buýt DC)	liên kết DC thường là 300–800 V (LV) hoặc >1 kV (HV)
Tần số Kiểm soát	Đầu ra ≈ 0–30 Hz (thường ≤ 0,3 × tần số đầu vào)	Đầu ra ≈ 0–400 Hz (công nghiệp), lên tới kHz trong ổ đĩa
Tần số đầu ra Phạm vi	Giới hạn ở ~10–30% tần số đầu vào	0 Hz đến vài trăm Hz (hoặc cao hơn)
Chất lượng dạng sóng	THD thường 20–40%	THD thường <5% with PWM and filtering
Nội dung hài hòa	chiếm ưu thế sóng hài bậc thấp (thứ 5, thứ 7, v.v.)	Tần số cao sóng hài (dễ lọc hơn)
Hiệu quả	~85–92% (được tối ưu hóa cho hoạt động tần số thấp)	~90–98% tùy thuộc vào cấu trúc liên kết và tải
Mức công suất	Thông thường 1 MW đến hệ thống >50 MW	Từ <1 kW đến hệ thống nhiều MW
Kiểm soát Độ phức tạp	Cao (pha điều khiển bằng nhiều thyristor)	Trung bình (Điều khiển kỹ thuật số dựa trênPWM)
Kích thước	Dấu chân lớn do máy biến áp/lò phản ứng	Nhỏ gọn do chuyển mạch tần số cao
Chuyển đổi Thiết bị	SCR (thyristor), chuyển mạch dòng	IGBT/MOSFET, tự chuyển mạch
Tốc độ phản hồi	Chậm (phụ thuộc tần số dòng, hàng chục ms)	Nhanh (micro giây đến mili giây)
Nguồn đầu vào Yếu tố	Thông thường thấp (độ trễ 0,5–0,8)	Cao (0,9–0,99 với kỹ thuật điều khiển)
Điển hình Ứng dụng	lớn động cơ đồng bộ, máy cán, lực kéo	VFD, có thể tái tạo bộ truyền động năng lượng, UPS, EV

Kết luận

Bộ chuyển đổi xích lô cung cấp khả năng chuyển đổi tần số AC-to-AC trực tiếp, khiến chúng rất phù hợp cho các ứng dụng công suất cao yêu cầu kiểm soát tần số đầu ra chính xác và liên tục.Hoạt động của chúng phụ thuộc vào việc chuyển mạch có kiểm soát và phân đoạn dạng sóng, được hỗ trợ bởi các thành phần chính như thyristor và cầu chuyển đổi.Mặc dù chúng mang lại những lợi thế như đầu ra tần số thấp hiệu quả và khả năng xử lý công suất cao nhưng chúng cũng đặt ra những thách thức như độ méo sóng hài và các yêu cầu điều khiển phức tạp.
