Tổng quan toàn diện về các bộ đếm tăng/xuống: Thiết kế mạch và 74193 IC giải thích

Trong thế giới phức tạp của thiết bị điện tử kỹ thuật số, các bộ đếm đóng vai trò chính trong thiết kế mạch tuần tự, cho phép kiểm đếm chính xác các xung kỹ thuật số trong các ứng dụng khác nhau.Các thành phần cơ bản này được cung cấp năng lượng bởi các flip-flops (FFS) được đồng bộ hóa với tín hiệu đồng hồ (CLK), đảm bảo theo dõi và xử lý dữ liệu thời gian đáng tin cậy.Cho dù hoạt động như các thiết bị riêng biệt hoặc là các bộ phận cơ bản của các hệ thống lớn hơn, các bộ đếm đã trở thành một điều cần thiết trong thiết kế kỹ thuật số.Trong số các loại quầy đa dạng, các bộ đếm lên/xuống nổi bật về khả năng độc đáo của chúng để đếm theo cả hai hướng, mang lại sự linh hoạt và hiệu quả vô song.Trong bài viết này, chúng tôi đào sâu vào các cơ học, ứng dụng và tầm quan trọng của các bộ đếm tăng/xuống, với một điểm nổi bật trên IC 74193 đa năng.Bằng cách khám phá vai trò của họ trong các hệ thống thực tế và đổi mới kỹ thuật số, chúng tôi mong muốn cung cấp một hướng dẫn toàn diện cho bạn.

Danh mục

Hiểu bộ đếm lên/xuống

Các bộ đếm lên/xuống cung cấp một phương pháp đếm phức tạp, cho phép các hoạt động hai hướng dựa trên các tín hiệu điều khiển cụ thể.Các bộ đếm này được tìm thấy trong các ứng dụng mà việc đếm lên và xuống đều cần thiết, như đã thấy trong TTL Technologies, giống như 74LS190 và 74LS191, đó là chuyển đổi các chế độ đếm nhanh để đáp ứng các chỉ thị đầu vào của chúng.

Bộ đếm tăng/xuống nhị phân 4 bit

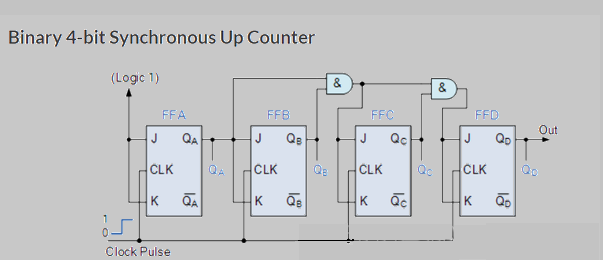

Bộ đếm 4 bit là biểu tượng cho việc đếm nhị phân, điều hướng khéo léo từ 0000 đến 1111 và lặp theo chu kỳ.Các xung đồng hồ điều khiển cơ chế tăng trên phạm vi 0-15, với mỗi lần đánh dấu một cách có phương pháp khiến một trạng thái tiếp theo.

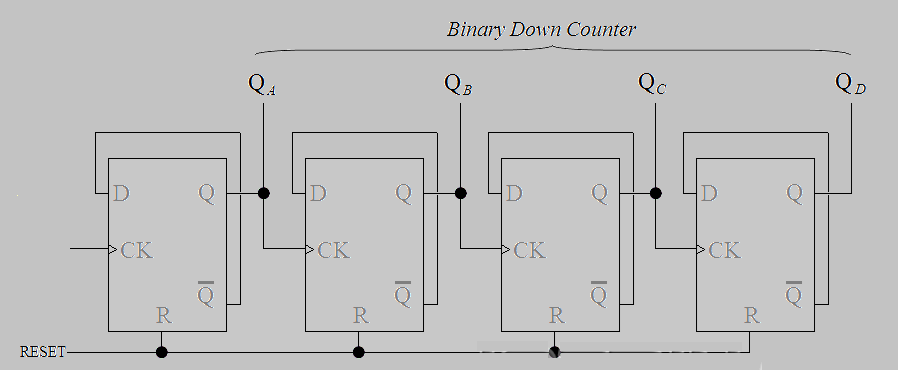

Ngược lại, quá trình giảm, chuyển từ 1111 sang 0000, dựa vào bốn flip flip loại D được kích hoạt bởi các cạnh đồng hồ.Việc sử dụng sáng tạo các cơ chế phản hồi đảo ngược đạt được sự tương tác hài hòa của các đầu ra, làm nổi bật cả sự sáng tạo và độ chính xác.

Bộ đếm 3 bit đồng bộ lên/xuống

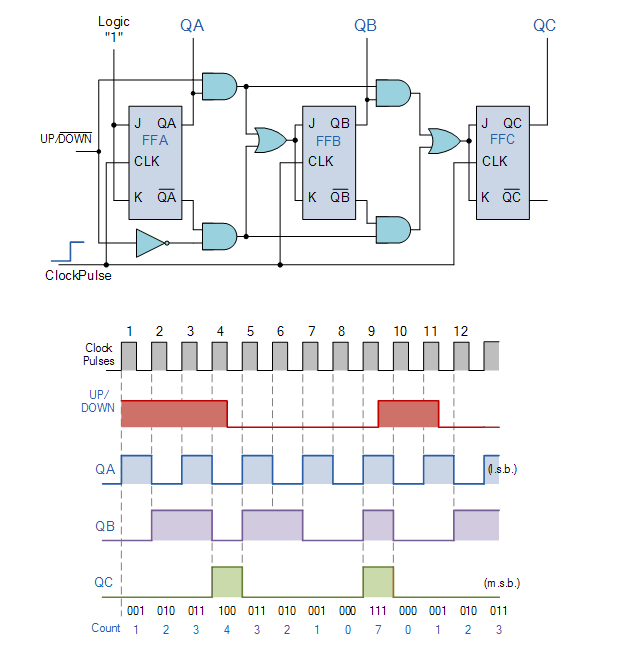

Bộ đếm đồng bộ 3 bit, sử dụng flip flip của JK, minh họa một cách tiếp cận hiệu quả để đếm từ 0 (000) đến 7 (111) và trở lại.Thiết kế đồng bộ của nó cho phép kiểm soát tinh tế trong quá trình đếm, trong đó mỗi quá trình chuyển đổi trạng thái được phối hợp bởi các lệnh đầu vào chính xác.Tính năng này tăng cường độ chính xác trong việc sử dụng tăng từ 0 đến 7, trong khi quản lý khéo léo việc sử dụng giảm từ 7 trở lại đến 0.

Thiết kế mạch ngược/xuống

Mạch đếm 3 bit là một yếu tố chính trong thiết kế kỹ thuật số, phục vụ mục đích đếm và thời gian đa dạng.Nó liên tục sử dụng flip-flops (FFS) để xác định hướng của số lượng, tăng cường hoặc giảm dần.

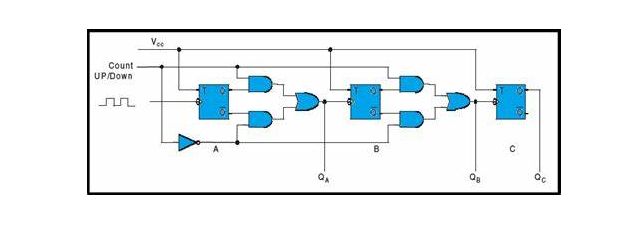

Trong chế độ tăng lên, mỗi FF được căn chỉnh với đầu vào đồng hồ có nguồn gốc từ đầu ra (q) của FF trước đó, hướng dẫn mạch đi lên có trật tự thông qua các trạng thái nhị phân từ 000 đến 111.Kiểm soát, bao gồm đồng hồ kỹ thuật số và máy tính trong đó độ chính xác gợi ra sự hài lòng và độ tin cậy.

Chuyển sang chế độ số xuống đòi hỏi một cách tiếp cận thông minh, thu hút các đầu ra nghịch đảo của flip-flops.Việc đi chệch từ một cuộc diễu hành đơn giản về phía trước, cấu hình này chuyển hướng đến đầu vào đồng hồ của mỗi FF để nhận tín hiệu từ phần bổ sung của đầu ra Q của FF trước đó.Do đó, mạch được tính ngược lại, từ nhị phân 111 trở lại 000. Chức năng thích ứng như vậy chứng tỏ chủ yếu hấp dẫn khi thiết kế các quầy có thể đảo ngược để quay lại trong các hệ thống như máy đo kỹ thuật số và bộ định thời giảm dần, niềm vui tinh tế khi di chuyển về phía trước một cách trơn tru khi không thể bỏ qua.

Cơ học của bộ đếm lên/xuống

Chức năng của bộ đếm lên/xuống dựa vào đầu vào điều khiển xác định chế độ hoạt động của nó, chỉ ra xem số đếm sẽ tăng hay xuống.Bản chất của hoạt động của nó nằm ở sự đồng bộ liền mạch giữa đầu ra của flip-flops (FFS) và tín hiệu điều khiển ảnh hưởng đến FFS tiếp theo.Trong các ứng dụng, ngay cả độ lệch nhỏ nhất so với thời gian hoàn hảo cũng có thể dẫn đến việc đếm các lỗi, nhấn mạnh mức độ năng động của nó để phối hợp chính xác thời gian tín hiệu.

• Chế độ đếm ngược

Tình trạng	QC	QB	QA
0	0	0	0
1	0	0	1
2	0	1	0
3	0	1	1
4	1	0	0
5	1	0	1
6	1	1	0
7	1	1	1

• Chế độ đếm ngược

Tình trạng	QC	QB	QA
7	1	1	1
6	1	1	0
5	1	0	1
4	1	0	0
3	0	1	1
2	0	1	0
1	0	0	1
0	0	0	0

Trong một cấu hình điển hình, ba flip flops lưu trữ giá trị kỹ thuật số 3 bit, cho phép số lượng nhị phân từ 0 đến 7. Bạn có thể thường xuyên phải đối mặt.Để giải quyết các thách thức này, các kỹ thuật đồng bộ hóa hoặc lọc bổ sung thường được sử dụng, đảm bảo dữ liệu được bảo tồn với tính toàn vẹn trong quá trình chuyển đổi.

Gates logic ảnh hưởng đáng kể đến cách các tín hiệu này được định hướng, đảm bảo bộ đếm tuân thủ nhu cầu hoạt động của nó.Họ quản lý dòng chảy để đảm bảo rằng chỉ có một trạng thái, việc tăng hoặc làm giảm các phần lớn hoạt động ở bất cứ lúc nào.Mạch nâng cao có thể kết hợp logic lập trình, cung cấp khả năng thích ứng được cải thiện và điều chỉnh động.Điều này giới thiệu một khía cạnh hấp dẫn: thiết kế các quầy có tầm nhìn xa cho khả năng mở rộng trong tương lai có thể mở rộng đáng kể tiện ích của chúng.

Tinh chỉnh động lực xung đồng hồ bằng cách sử dụng bộ đếm lên/xuống

Một bộ đếm tăng/xuống biến đổi trạng thái bằng cách điều chỉnh đầu ra flip-flop (FF) để đáp ứng với các thay đổi xung đồng hồ.

• Trong kịch bản đếm lên: Kết nối flip-flop ban đầu với logic 0, khiến nó chuyển đổi trên các cạnh đồng hồ giảm dần, tăng cường đồng bộ hóa với các mục tiêu hệ thống cho dòng chảy liền mạch.Những suy nghĩ xuất phát từ kinh nghiệm thiết kế mạch kỹ thuật số cho thấy rằng việc cân bằng các hành động chuyển đổi này có thể làm giảm các yếu tố kích hoạt sai, do đó tăng độ tin cậy theo thời gian.

Chuyển đổi trạng thái xuống và hài hòa

• Trong chế độ đếm xuống: Kết nối với logic 1 để cho phép tất cả các flip-flop để chuyển đổi, dẫn đến giảm trơn tru từ các trạng thái cao hơn.Phương pháp này có thể được ví như việc tháo gỡ cẩn thận một lò xo, trong đó độ chính xác và thời gian đảm bảo một biến dạng cơ học tối thiểu trong quá trình trở lại đường cơ sở.Sự sắp xếp này tạo điều kiện cho việc giảm dần cho đến khi trình tự thiết lập lại được nhắc.

Đặt lại chu kỳ hiệu quả và đảm bảo tính nhất quán

Đặt lại thường xuyên xảy ra mỗi tám chu kỳ đồng hồ, đảm bảo hoạt động nhất quán.Khung tám chu kỳ cung cấp một giai đoạn xác định cho mỗi ca của trạng thái, đảm bảo mọi pha được hoàn thành hiệu quả trước khi bắt đầu tiếp theo.Phản hồi từ các ứng dụng thực tế cho thấy các thiết lập lại định kỳ này ngăn chặn các lỗi tích lũy, củng cố trạng thái cân bằng hoạt động.

74193 Tổng quan về IC Counter IC

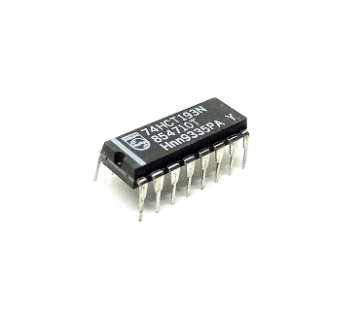

Các 74193 Mạch tích hợp, được gọi là bộ đếm nhị phân đồng bộ 4 bit, lão luyện quản lý cả các chức năng đếm ngược và hướng xuống.Khả năng xử lý các chuỗi đếm lên đến một modulo 16 cho vay một loạt các ứng dụng kỹ thuật số.IC này được thiết kế duy nhất với các thiết bị đầu cuối dành riêng cho việc đếm lên và xuống, bên cạnh thiết lập lại và đầu vào tải chính, giúp dễ dàng cấu hình trạng thái ban đầu theo các nhu cầu khác nhau.

Kiến trúc của 74193 IC hỗ trợ đếm định hướng dễ dàng.Trong các thiết bị kỹ thuật số, sự lựa chọn giữa đếm lên và xuống giúp tăng cường khả năng thích ứng của hệ thống.Mỗi hoạt động đếm được liên kết chính xác với xung đồng hồ, làm cho nó trở thành một lựa chọn đáng tin cậy cho các hệ thống phức tạp trong đó thời gian là điều cốt yếu.Đối với bạn, sự đồng bộ hóa này có thể là một yếu tố chiến lược trong việc đảm bảo thực hiện trình tự nhất quán.

Một tính năng chính của IC này là thiết lập lại chính, cho phép đặt lại ngay tất cả các bit, một chức năng thường được triển khai trong khi khởi động hoặc khi xử lý các lỗi.Hơn nữa, đầu vào tải làm tăng tính hữu ích của nó bằng cách cho phép bạn đặt số lượng ban đầu được xác định trước, cho phép một mức độ cá nhân hóa cần thiết trong nhiều bối cảnh kỹ thuật số.Cá nhân hóa như vậy trở thành cơ bản trong các kịch bản trong đó các thiết bị trải qua khởi tạo thường xuyên hoặc yêu cầu xử lý đặc biệt trong quá trình gián đoạn.

Cấu hình pin

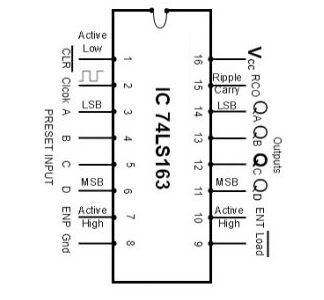

Số pin	Tên pin	Sự miêu tả
Chân 1	CLR	Đầu vào đặt lại hoạt động thấp.
Chân 2	CLK	Một tín hiệu đầu vào đồng hồ.
Chân 3	A (LSB)	Đầu vào trước dữ liệu.
Chân 4	B	Đầu vào trước dữ liệu.
Chân 5	C	Đầu vào trước dữ liệu.
Chân 6	D (MSB)	Đầu vào trước dữ liệu.
Chân 7	ENP	Một đầu vào hoạt động cao có nhãn ENP.
Chân 8	GND	Pin mặt đất.
Chân 9	Trọng tải	Một đầu vào tải dữ liệu hoạt động thấp.
Chân 10	Ent	Một đầu vào hoạt động cao có nhãn ent.
Chân 11	QĐ (MSB)	Đầu ra lật.
Chân 12	QC	Đầu ra lật.
Chân 13	QB	Đầu ra lật.
Chân 14	QA (LSB)	Đầu ra lật.
Chân 15	RCO	Ripple mang đầu ra Chuyển đổi từ 0 đến 1.
Chân 16	VCC	Pin đầu vào năng lượng.

Đặc trưng

Tính năng	Sự miêu tả
Tần số CLK	Hoạt động với tần số CLK là 32 MHz.
Sử dụng sức mạnh	Việc sử dụng năng lượng được giới hạn ở 93 MW.
Loại quầy	Có chức năng như một bộ đếm 4 bit-16 lên/xuống.
Đầu vào đặt trước	Đi kèm với đầu vào có sẵn.
Lập trình	Tính năng lập trình đồng bộ.
Mang theo	Có một gợn sóng mang theo để đếm hiệu quả.
Mang đầu ra	Cung cấp một đầu ra mang theo phù hợp để xếp tầng N-bit.
Thời gian lan truyền	Tự hào có thời gian lan truyền là 14 ns.

Xây dựng một quầy tăng/xuống với IC 74193

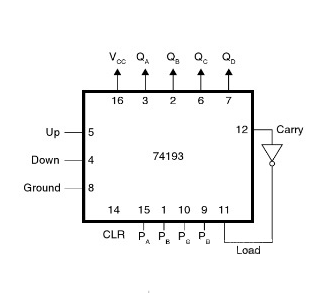

IC phức tạp 74193, được công nhận cho các hàm đếm có thể thích ứng, là một thành phần có giá trị trong các hệ thống kỹ thuật số để cho phép các tác vụ đếm lên/xuống đa năng.Trong bố cục mạch, PIN-16 được kết nối với VCC để cung cấp cho IC năng lượng hoạt động.Các chân rõ ràng được nối đất một cách chiến lược, có tác dụng đặt lại bộ đếm khi được yêu cầu, giúp duy trì độ tin cậy và hiệu suất của hệ thống.

Dữ liệu nhị phân đi vào IC thông qua các chân PA, PB, PC và PD.Các đầu ra nhị phân tương ứng có thể được truy cập tại QA, QB, QC và QĐ, cung cấp số lượng được xử lý chủ yếu có lợi cho các nhiệm vụ như mạch thời gian và bộ chia tần số yêu cầu độ chính xác cao.

Hướng đếm, cho dù tăng hay giảm, được kiểm soát thông qua các đầu vào đồng hồ chuyên dụng.Khả năng này cho phép bạn tự động điều chỉnh chuỗi đếm của IC, tăng cường tính linh hoạt của nó trong các ứng dụng khác nhau.Khi sử dụng IC trong các kịch bản thực tế, việc định hình xung quanh xung đồng hồ và giải quyết các vấn đề tiếng ồn để tránh các vấn đề không chính xác, đảm bảo mạch hoạt động đáng tin cậy.

Phân tích so sánh của bộ đếm UP và bộ đếm xuống

Lên quầy	Xuống quầy
Các bộ đếm UP từ '0' đến giới hạn tối đa của nó	Bộ đếm xuống bắt đầu từ giá trị cao nhất của nó và hạ xuống đến '0'
Nó tính các sự kiện theo một chuỗi tăng dần	Nó tính các sự kiện theo một chuỗi giảm dần

Điểm mạnh và hạn chế của các bộ đếm tăng/xuống

Điểm mạnh

Bộ đếm tăng/xuống cung cấp nhiều lợi ích khác nhau, đặc biệt là trong thế giới của Tích hợp vào các hệ thống tốc độ cao.Cấu trúc flip-flop đơn giản của họ hỗ trợ kết nối dễ dàng, thường dẫn đến các tùy chọn tiết kiệm chi phí cho các thiết bị kỹ thuật số trong đó giảm thiểu độ phức tạp là ưu tiên. Khả năng đếm theo cả hai hướng, hướng xuống và xuống tính linh hoạt, chứng minh có lợi trong các ứng dụng như đồng hồ kỹ thuật số hoặc bộ đếm sự kiện nơi đếm hai chiều là mong muốn. Ngoài ra, chức năng của chúng tỏa sáng trong các hệ thống thử nghiệm được sử dụng để xác nhận tín hiệu logic.Các ứng dụng thực hành đánh giá cao của họ Thiết kế không biến chứng, đảm bảo gỡ lỗi và bảo trì đơn giản hơn, mang lại lợi thế đáng chú ý cho bạn tập trung vào các nhiệm vụ giải quyết vấn đề và tối ưu hóa.

Giới hạn

Mặc dù các điểm mạnh, các bộ đếm lên/xuống hiển thị những hạn chế cụ thể, đặc biệt là liên quan đến độ chính xác ở tần số cao. Khi tốc độ hoạt động tăng lên, chúng có thể gặp phải sự không chính xác, đặt ra những thách thức trong các hệ thống ưu tiên độ tin cậy cao. Những điểm không chính xác này thường bắt nguồn từ sự phụ thuộc vào đồng bộ hóa đồng hồ bên ngoài, có thể cụ thể yêu cầu các mạch lật bổ sung.Yêu cầu như vậy có thể Tăng độ phức tạp của mạch và giới thiệu sự chậm trễ về thời gian tiềm năng.Hơn nữa, khi quản lý các hệ thống bit phức tạp, Bất kỳ sự chậm trễ nào liên quan đến các quầy có thể làm trầm trọng thêm, ảnh hưởng đến hiệu suất hệ thống tổng thể.Do đó, bạn có thể thường xuyên khám phá các giải pháp thay thế hoặc các thành phần bổ sung để giảm thiểu các hiệu ứng này, dựa trên các chiến lược của chúng về các kỹ thuật đồng bộ hóa được cải thiện.Điều hướng các thỏa hiệp này đòi hỏi một đánh giá chu đáo về nhu cầu hệ thống và làm thế nào các yếu tố đó có thể ảnh hưởng đến hiệu suất, thường hướng bạn tới các cải tiến thiết kế chiến lược phù hợp với nhu cầu ứng dụng cụ thể.

Việc sử dụng các bộ đếm tăng/xuống

Quầy tự động đảo ngược

Trong thế giới kỹ thuật hệ thống đòi hỏi sự kiểm soát tỉ mỉ, các bộ đếm lên/xuống giới thiệu một tính năng hữu ích: điều chỉnh tự động về hướng đếm ở giới hạn đã đặt.Khả năng thích ứng này hỗ trợ sự chuyển đổi hoàn hảo giữa đếm tiến và lùi.Một chức năng như vậy trở nên đặc biệt có giá trị trong các môi trường tự động trong đó theo dõi chuyển động theo cả hai hướng ảnh hưởng sâu sắc đến hiệu quả hoạt động.Robotics công nghiệp, ví dụ, khai thác thuộc tính này để đảm bảo độ chính xác sau khi đạt đến ranh giới chuyển động của chúng.

Vách ngăn đồng hồ

Trong các hệ thống điện tử kỹ thuật số, các bộ đếm tăng/xuống đóng góp đáng kể vào việc chế tạo các bộ chia đồng hồ, điều chỉnh tần số của tín hiệu đồng hồ.Điều chế này hỗ trợ trong việc xây dựng các tín hiệu thời gian là chìa khóa để điều khiển các thành phần khác nhau ở các tần số khác nhau trong một hệ thống tích hợp.Bằng cách cung cấp đồng hồ có tốc độ khác nhau, các bộ đếm này đóng vai trò chính trong việc đồng bộ hóa các quy trình khác nhau, do đó đáp ứng các nhu cầu hệ thống độc đáo.

Hệ thống quản lý đỗ xe

Trong không gian đô thị bị nghẹn với giao thông, các bộ đếm tăng/xuống cung cấp các giải pháp động thông qua các hệ thống quản lý đỗ xe.Bằng cách tăng một cách có phương pháp số đếm với mục nhập của mỗi chiếc xe và giảm khi thoát, các bộ đếm này cung cấp các bản cập nhật kịp thời về các điểm đỗ xe có sẵn.Cơ chế theo dõi thực tế này hỗ trợ việc sử dụng cơ sở hạ tầng đỗ xe hiệu quả trong khi làm phong phú thêm trải nghiệm của bạn.

Phân vùng tần số

Đối với các nhiệm vụ liên quan đến phân vùng tần số trong các mạng truyền thông, các bộ đếm lên/xuống chứng minh là đặc biệt thuận lợi do tiếng ồn thấp và giảm mức tiêu thụ điện năng.Các bộ đếm này hỗ trợ phân chia tỉ mỉ và quản lý tần số, cho phép chỗ ở của nhiều kênh trong một mạng.Trong các môi trường có xử lý tín hiệu rộng rãi, việc sử dụng các bộ đếm như vậy đảm bảo nhiễu tối thiểu, duy trì tính toàn vẹn và chất lượng của tín hiệu giao tiếp.

Đếm decadal không đồng bộ

Các bộ đếm lên/xuống cho phép đếm decadal không đồng bộ, được sử dụng cho các ứng dụng nơi hoạt động xảy ra độc lập với đồng hồ toàn cầu.Trong các hệ thống không đồng bộ, các bộ đếm này cung cấp một cách tiếp cận đáng tin cậy để đạt được đếm cơ sở-10, xuất sắc trong khả năng thích ứng mà không bị mất độ chính xác.Tiện ích của chúng tỏa sáng trong các hệ thống hoạt động trong các điều kiện khác nhau, điều chỉnh trơn tru mà không hy sinh độ chính xác.

Phần kết luận

Bài viết này đào sâu vào các khía cạnh thiết kế và hoạt động phức tạp của bộ đếm lên/xuống, tập trung vào IC 74193.Được biết đến với các khả năng đếm kép của nó, cả hai tăng dần và giảm dần, nó có các ứng dụng đa dạng, từ các hệ thống đỗ xe tinh vi đến các nhiệm vụ phân chia tần số phức tạp.Khi cảnh quan công nghệ thay đổi, một sự hiểu biết sâu sắc về các thành phần này có thể thúc đẩy sự đổi mới và tăng hiệu quả.Tiện ích của bộ đếm lên/xuống vượt ra ngoài các ứng dụng thông thường, mạo hiểm vào các hệ thống tự động nơi các cơ chế đếm chính xác tăng cường hiệu quả.Ví dụ, trong các giải pháp quản lý lưu lượng truy cập động, các bộ đếm như vậy đóng vai trò chính bằng cách tích hợp dữ liệu thực tế để tối ưu hóa luồng.Tận dụng tính linh hoạt của thiết bị cho phép các thách thức trong các lĩnh vực khác nhau được đáp ứng với các chiến lược tùy chỉnh.Từ những hiểu biết cụ thể của ngành, việc triển khai chính xác các bộ đếm này có thể tăng đáng kể hiệu suất hệ thống.
