Hướng dẫn toàn diện về IC chuyển đổi RMS-DC đúng AD736

Hướng dẫn này khám phá mạch tích hợp AD736, được biết đến với độ chính xác của nó trong việc chuyển đổi RMS thực sự thành điện áp DC.Với khả năng xử lý các dạng sóng khác nhau, AD736 là lý tưởng cho các ứng dụng có độ chính xác cao, năng lượng thấp như hệ thống năng lượng tái tạo và các thiết bị y tế.Chúng tôi sẽ bao gồm các thông số kỹ thuật, cách sử dụng và các tính năng thiết kế của nó làm cho nó quan trọng trong các thiết bị điện tử hiện đại.

Danh mục

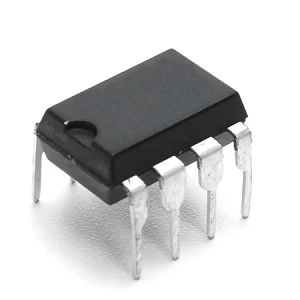

AD736 là gì?

Các AD736 là một mạch tích hợp rất linh hoạt được thiết kế để chuyển đổi điện áp RMS-DC thực sự chính xác, với mức tiêu thụ năng lượng tối thiểu và biên độ chính xác là ± 0,3 mV và ± 0,3% cho đầu vào sóng hình sin.Khả năng xử lý các dạng sóng khác nhau của nó, chẳng hạn như tín hiệu xung và sóng hình sin được điều khiển Triac, làm cho nó lý tưởng để tăng cường các bộ chỉnh lưu chính xác và thích ứng với các ứng dụng điện tử đa dạng.Từ các hệ thống năng lượng tái tạo yêu cầu xử lý tín hiệu chính xác đến các thiết bị chạy bằng pin được hưởng lợi từ mức tiêu thụ năng lượng thấp, AD736 hỗ trợ hiệu quả và độ tin cậy.Kiến trúc chính xác của nó là tốt cho các ngành công nghiệp như thiết bị y tế và công nghiệp.Kết hợp thiết kế nhỏ gọn, công nghệ tiên tiến và hiệu quả chi phí, AD736 minh họa cho các xu hướng hiện đại trong thiết kế mạch đa chức năng, cung cấp các giải pháp có thể mở rộng cho các ứng dụng hướng chính xác.

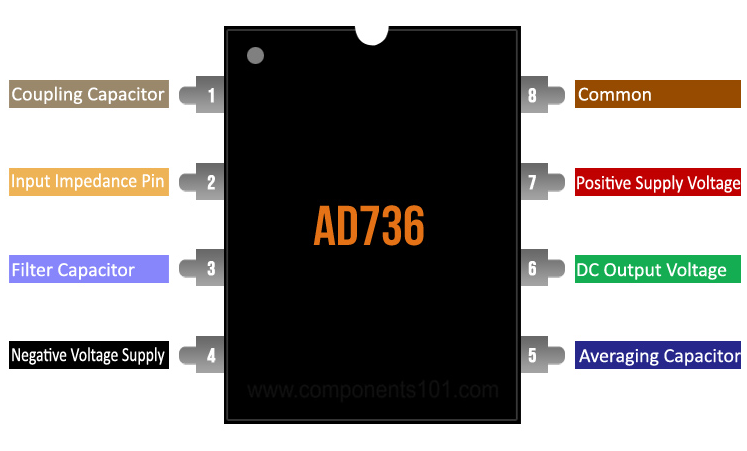

Cấu hình pin AD736

Số pin số	Tên pin	Sự miêu tả
1	Cc	Khớp nối tụ điện
2	Vin	Pin trở kháng đầu vào cao
3	Cf	Kết nối một tụ điện bộ lọc thông thấp phụ trợ từ Đầu ra
4	-VS	Điện áp cung cấp âm nếu sử dụng nguồn cung cấp kép, hoặc Mặt đất nếu được kết nối với một nguồn cung cấp đơn
5	Cav	Kết nối tụ điện trung bình ở đây.
6	Đầu ra	Điện áp đầu ra DC.
7	+Vs	Điện áp cung cấp tích cực.
8	Com	Chung.

Các tính năng và thông số kỹ thuật của AD736

Tính năng/đặc điểm kỹ thuật	Sự miêu tả
Trở kháng đầu vào cao	10¹²
Dòng sai lệch đầu vào thấp	25 pa
Độ chính xác cao tối đa	± 0,3 mV ± 0,3% đọc
Chuyển đổi RMS với các yếu tố mào tín hiệu	Lên đến 5
Phạm vi cung cấp điện rộng	+2,8 V, −3,2 V đến ± 16,5 V
Công suất thấp	200 µA hiện tại cung cấp tối đa
Đầu ra điện áp đệm	Đúng
Các trims bên ngoài cần thiết cho độ chính xác	KHÔNG
Hiện tại chờ	Chỉ 25 μA
Trở kháng đầu ra	8 kΩ
Xếp hạng ESD	500 v
Phạm vi nhiệt độ lưu trữ	Mạnh65 ° C đến +150 ° C.

Tương đương với AD736

• AD637

• AD636

AD736 Gói có sẵn

PDIP 8-LEAD

PDIP 8-LEAD nổi bật do khả năng thích ứng của nó, làm cho nó trở thành một tài sản trong việc tạo mẫu và sản xuất quy mô nhỏ.Loại này được ưa thích trong các cài đặt trong đó cài đặt thủ công, thay thế đơn giản và kiểm tra được ưu tiên.Thiết kế bền bỉ của nó có lợi trong các đấu trường giáo dục và phòng thí nghiệm thử nghiệm, thúc đẩy các lần lặp và điều chỉnh nhanh chóng mà không cần các công cụ chuyên dụng.Khả năng tiếp cận của PDIP khơi dậy cảm giác thành tích trong những điều chỉnh và hoàn thiện các thiết kế của họ, tăng cường hơn nữa sự quyến rũ của nó.

CERDIP 8-LEAD

CERDIP 8 dẫn đến trong điều kiện bất lợi, với cấu trúc gốm của nó mang lại độ ổn định nhiệt độ vượt trội và độ bền cơ học.Lý tưởng cho các tình huống có trách nhiệm cao như hoạt động hàng không vũ trụ và quân sự, nó đại diện cho sự kiên định và chính xác.Bằng cách bền bỉ các môi trường khắc nghiệt mà không mất chức năng, vai trò của Cerdip, thể hiện sự tự tin thầm lặng, lặp lại tình trạng anh hùng vô danh của nó trong các ứng dụng trong đó sự ổn định được trân trọng.

SOIC 8-LEAD

Phù hợp cho các ứng dụng ưu tiên một dấu chân nhỏ hơn và sử dụng không gian bảng hiệu quả, các loại SOIC 8 lãnh đạo tỏa sáng trong các thiết kế đòi hỏi sự thu nhỏ và nhẹ nhàng.Công nghệ gắn trên bề mặt của nó mở đường cho các thiết bị điện tử và thiết bị di động bóng bẩy.Sự bóng bẩy này phù hợp với việc theo đuổi các thiết bị nhỏ hơn, hiệu quả hơn dần dần, một xu hướng quyến rũ những trái tim tìm kiếm sự đổi mới mà không thỏa hiệp.

Sử dụng bộ chuyển đổi AD736 RMS-T-DC

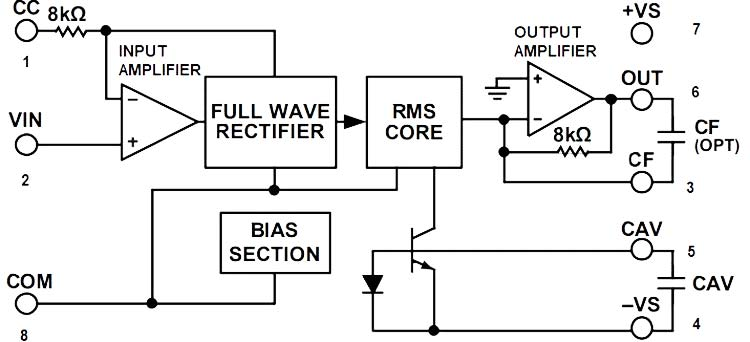

AD736 là bộ chuyển đổi RMS sang DC đa năng và chính xác được thiết kế để chuyển đổi tín hiệu dòng điện xen kẽ (AC) thành các đầu ra dòng điện trực tiếp tương ứng (DC), cho phép phân phối công suất ổn định thông qua điện trở.Kiến trúc bên trong của nó tích hợp các thành phần như bộ khuếch đại đầu vào, bộ chỉnh lưu toàn bộ độ chính xác, lõi RMS và bộ khuếch đại đầu ra, hoạt động đồng nhất để đảm bảo chuyển đổi RMS trơn tru và chính xác.Tùy thuộc vào cấu hình, AD736 có thể hoạt động như một bộ chuyển đổi trả lời trung bình hoặc dưới dạng bộ chuyển đổi RMS-sang-DC thực sự.Trong chế độ phản hồi trung bình, thiết bị chỉnh lưu và lọc tín hiệu AC để tính toán điện áp tương đương RMS bằng cách chia tỷ lệ giá trị trung bình.Hình bên dưới minh họa sơ đồ khối chức năng của AD736, hiển thị các mô-đun bên trong của nó, bao gồm bộ khuếch đại đầu vào, bộ chỉnh lưu toàn sóng, lõi RMS và bộ khuếch đại đầu ra.Sơ đồ này làm nổi bật luồng logic của quá trình chuyển đổi RMS-TO-DC.

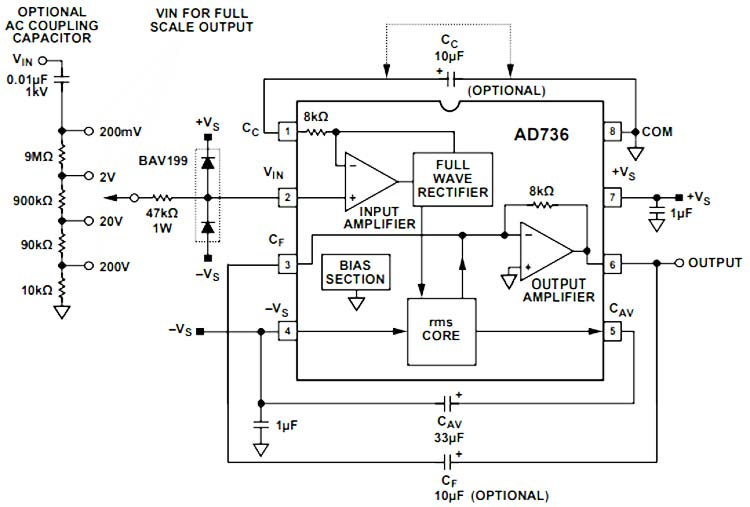

Thiết kế sáng tạo của thiết bị kết hợp trở kháng đầu vào cao để giảm thiểu các lỗi tải, làm cho nó đặc biệt phù hợp cho các ứng dụng yêu cầu các phép đo điện áp thấp chính xác, chẳng hạn như đánh giá điện áp TAP 200 mV.Các thành phần bên ngoài, như điện trở và điốt, có thể được thêm vào để bảo vệ chống lại các độ tăng điện áp đường AC, tăng cường độ bền và độ tin cậy của thiết lập.Bạn có thể điều chỉnh thêm AD736 cho các ứng dụng cụ thể bằng cách làm theo các đề xuất trong bảng dữ liệu, chẳng hạn như điều chỉnh các giá trị của các tụ điện khớp nối hoặc các tụ điện làm mịn để sửa đổi thời gian phản hồi hoặc tăng cường hiệu suất trong các điều kiện duy nhất.Khả năng thích ứng này làm cho AD736 trở thành một lựa chọn lý tưởng cho một loạt các nhu cầu đo lường RMS.Hình dưới đây cung cấp một mạch ứng dụng chi tiết cho AD736.Nó bao gồm các thành phần bên ngoài tùy chọn, chẳng hạn như các tụ điện ghép và điốt bảo vệ, cùng với các cấu hình được đề xuất để đạt được chuyển đổi và bảo vệ RMS chính xác khỏi sự tăng điện áp trong các kịch bản khác nhau.

Các ứng dụng của AD736

Đo lường chính xác: Lý tưởng để đo chính xác điện áp không sin.Thường được sử dụng trong các phòng thí nghiệm để xác thực dữ liệu chính xác trong các thí nghiệm.

Voltmeter chính xác: Powers Voltmeter chính xác được sử dụng trong môi trường giáo dục và công nghiệp.Đáng tin cậy và thích nghi với nhu cầu đo điện áp đa dạng.

Đa chiều và tính linh hoạt: Tăng cường chức năng vạn năng để đo các tham số khác nhau ngoài điện áp.Ưa thích cho thiết kế nhỏ gọn, đa chức năng của nó.

Chuyển đổi RMS sang DC hoạt động bằng pin: Tiết kiệm năng lượng để sử dụng lâu dài trong các thiết bị chạy bằng pin.Tuyệt vời cho nghiên cứu thực địa ở các khu vực xa với quyền truy cập năng lượng hạn chế.

Các ứng dụng mạch phản hồi trung bình: Được sử dụng trong kiểm tra âm thanh và đo sáng cho hiệu suất nhất quán.Cải thiện chất lượng âm thanh và tăng cường độ tin cậy của thiết bị âm thanh.

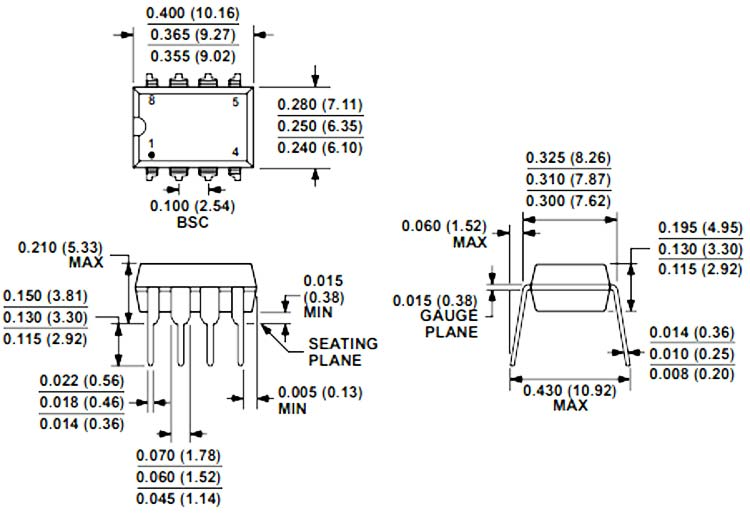

Mô hình và kích thước 2D AD736
