Hướng dẫn toàn diện về PCF8575 I/O Mở rộng

PCF8575, được chế tạo với độ chính xác của Texas Cụ, đóng vai trò là một bản mở rộng I/O I/O 16 bit có thể thích ứng được trang bị các khả năng ngắt.Bài viết này cung cấp một bài kiểm tra toàn diện về các tính năng, cấu hình pin và sơ đồ kỹ thuật của nó, cùng với một loạt các ứng dụng đa dạng.Khi được sử dụng để mở rộng các cổng đầu vào/đầu ra của các bộ vi điều khiển, PCF8575 điều hướng hiệu quả nhu cầu của các hệ thống phức tạp.Tính linh hoạt của nó tỏa sáng trong các thiết lập yêu cầu tích hợp liền mạch và giảm độ phức tạp của mạch.Kinh nghiệm thực hành tiết lộ rằng việc sử dụng PCF8575 có thể đơn giản hóa rất nhiều thiết kế hệ thống, trình bày một cách tiếp cận thân thiện với ngân sách để tăng khả năng điện toán.

Danh mục

Tổng quan về PCF8575

Các PCF8575 Phục vụ như một phần mở rộng I/O từ xa đa năng, cho phép giao tiếp liền mạch giữa các bộ vi điều khiển thông qua giao thức I2C.Sử dụng SCL (dòng đồng hồ nối tiếp) và SDA (dòng dữ liệu nối tiếp) để truyền dữ liệu, đơn giản hóa thiết kế mạch bằng cách cho phép các đầu ra ổ đĩa cao, chẳng hạn như đèn LED, mà không yêu cầu tín hiệu hướng dữ liệu bổ sung.Sau khi khởi tạo, tất cả các chân I/O mặc định là trạng thái cao, kích hoạt nguồn hiện tại bên trong được liên kết với VCC.Tính năng này không chỉ hợp lý hóa các hoạt động mà còn giảm thiểu nhu cầu về các thành phần phụ trợ, làm cho PCF8575 trở thành một tài sản có giá trị cho các ứng dụng điện tử khác nhau.

Một trong những tính năng nổi bật của PCF8575 là hỗ trợ cho cả hệ thống 3,3V và 5V, đạt được thông qua bộ chuyển đổi cấp tích hợp.Điều này mở rộng khả năng tương thích của nó với các kiến ​​trúc vi điều khiển đa dạng, cung cấp cho bạn sự linh hoạt và tự do hơn trong thiết kế hệ thống.Khả năng làm việc trên các tiêu chuẩn điện áp khác nhau giúp loại bỏ một thách thức chung trong các hệ thống đa thành phần, cho phép bạn tập trung vào việc triển khai sáng tạo mà không quan tâm đến sự không tương thích điện áp.

Một khía cạnh chính của PCF8575 là giao diện I2C có thể định cấu hình, giúp tăng cường khả năng kết nối và địa chỉ thiết bị trong các thiết lập phức tạp.Với bộ nhảy hàn, bạn có thể điều chỉnh địa chỉ I2C từ cơ sở 0x20, cho phép giao tiếp hiệu quả trên nhiều thiết bị.Khả năng thích ứng này rất hữu ích để tránh giải quyết xung đột trong các hệ thống phức tạp, một chi tiết thường được bạn nhấn mạnh.Ngoài ra, thiết bị có thể được cung cấp năng lượng thông qua VDD hoặc VCC, phục vụ cho các yêu cầu mức logic khác nhau.Tính linh hoạt này đơn giản hóa sự tích hợp với các hệ thống hoạt động ở mức 3,3V hoặc 5V, đảm bảo tính ổn định và độ tin cậy trong các ứng dụng khác nhau.

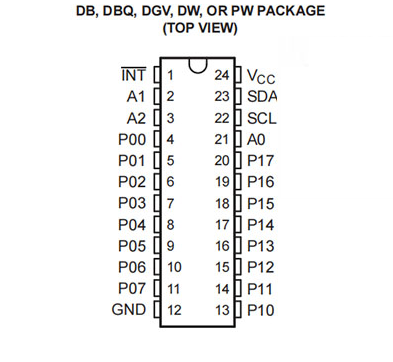

Cấu hình pin

GHIM			KIỂU	SỰ MIÊU TẢ
TÊN	DB, DBQ, DGV, DW và PW	RGE
A0	21	18	TÔI	Địa chỉ nhập 0. Kết nối trực tiếp với Vcc hoặc mặt đất. Điện trở kéo không cần thiết.
A1	2	23	TÔI	Địa chỉ nhập 1. Kết nối trực tiếp với Vcc hoặc mặt đất. Điện trở kéo không cần thiết.
A2	3	24	TÔI	Địa chỉ nhập 2. Kết nối trực tiếp với Vcc hoặc mặt đất. Điện trở kéo không cần thiết.
Int	1	22	O	Làm gián đoạn đầu ra.Kết nối với vcc thông qua một kéo lên điện trở.
P00	4	1	I/o	Đầu vào/đầu ra P-Port.Cấu trúc thiết kế kéo đẩy.
P01	5	2	I/o	Đầu vào/đầu ra P-Port.Cấu trúc thiết kế kéo đẩy.
P02	6	3	I/o	Đầu vào/đầu ra P-Port.Cấu trúc thiết kế kéo đẩy.
P03	7	4	I/o	Đầu vào/đầu ra P-Port.Cấu trúc thiết kế kéo đẩy.
P04	8	5	I/o	Đầu vào/đầu ra P-Port.Cấu trúc thiết kế kéo đẩy.
P05	9	6	I/o	Đầu vào/đầu ra P-Port.Cấu trúc thiết kế kéo đẩy.
P06	10	7	I/o	Đầu vào/đầu ra P-Port.Cấu trúc thiết kế kéo đẩy.
P07	11	8	I/o	Đầu vào/đầu ra P-Port.Cấu trúc thiết kế kéo đẩy.
GND	12	9	-	Đất
P10	13	10	I/o	Đầu vào/đầu ra P-Port.Cấu trúc thiết kế kéo đẩy.
P11	14	11	I/o	Đầu vào/đầu ra P-Port.Cấu trúc thiết kế kéo đẩy.
P12	15	12	I/o	Đầu vào/đầu ra P-Port.Cấu trúc thiết kế kéo đẩy.
P13	16	13	I/o	Đầu vào/đầu ra P-Port.Cấu trúc thiết kế kéo đẩy.
P14	17	14	I/o	Đầu vào/đầu ra P-Port.Cấu trúc thiết kế kéo đẩy.
P15	18	15	I/o	Đầu vào/đầu ra P-Port.Cấu trúc thiết kế kéo đẩy.
P16	19	16	I/o	Đầu vào/đầu ra P-Port.Cấu trúc thiết kế kéo đẩy.
P17	20	17	I/o	Đầu vào/đầu ra P-Port.Cấu trúc thiết kế kéo đẩy.
SCL	22	19	TÔI	Dòng đồng hồ nối tiếp.Kết nối với vcc thông qua một kéo lên điện trở.
SDA	23	20	I/o	Dòng dữ liệu nối tiếp.Kết nối với vcc thông qua một kéo lên điện trở.
VCC	24	21	-	Cung cấp điện áp

Chi tiết CAD

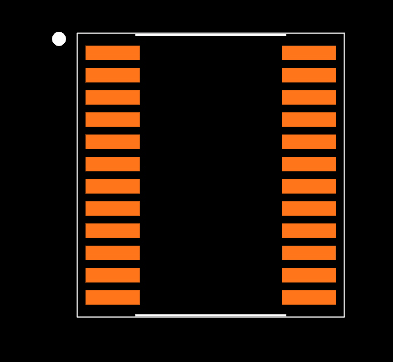

Dấu chân

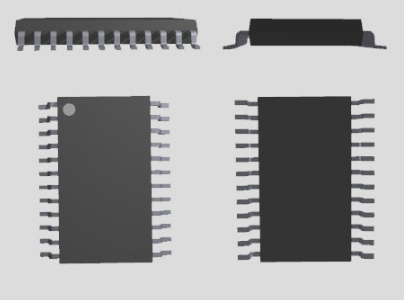

Đại diện 3D

Đặc trưng

Tính năng	Sự miêu tả
Tiêu thụ dự phòng thấp	10 Pha Max
I²C để mở rộng cổng song song	Cho phép dễ dàng mở rộng các chân I/O thông qua giao diện I²C.
Đầu ra ngắt thoát nước mở	Cho phép tạo ngắt bên ngoài cho vi điều khiển.
Khả năng tương thích vi điều khiển	Tương thích với hầu hết các vi điều khiển.
Tốc độ xe buýt I²C	Xe buýt I²C nhanh 400 kHz.
Giải quyết	Có thể địa chỉ bởi ba chân địa chỉ phần cứng, cho phép lên đến tám thiết bị.
Đầu ra chốt	Khả năng ổ đĩa cao cho đèn LED lái xe trực tiếp.
Nguồn hiện tại	Cung cấp hiện tại cho VCC để tích cực lái một mức cao tại đầu ra.
Hiệu suất chốt	Vượt quá 100 mA mỗi JESD 78, lớp II.
Điện áp làm việc	2,5 - 5,5V DC.
Làm việc hiện tại	100 Ma (tối đa).
Địa chỉ I²C	Địa chỉ mặc định: 0x20, có thể sửa đổi thông qua hàn A1 và A2 Lựa chọn miếng đệm.
Chân có thể giải quyết được	16 chân có địa chỉ riêng lẻ.
Cấu hình pin	Mỗi pin có thể định cấu hình làm đầu vào hoặc đầu ra;hỗ trợ đầu vào Thay đổi ngắt.
Thư viện Arduino	Tương thích với Thư viện Arduino: PCF8575.
Ứng dụng	Thích hợp cho Arduino Uno R3 và các MCU khác cho Điều khiển rơle, tiếng chuông, nút và đèn LED.
Bảo vệ ESD	Tuân thủ mô hình cơ thể của JESD 22: 2000-V (A114-A), Mô hình máy 200-V (A115-A), mô hình thiết bị tích điện 1000-V (C101).

Đặc điểm kỹ thuật

Bảng này cung cấp một đại diện rõ ràng và ngắn gọn của Các thông số kỹ thuật và thuộc tính cho các công cụ Texas PCF8575PW.

Kiểu	Tham số
Tình trạng vòng đời	Active (Cập nhật lần cuối: 5 ngày trước)
Thời gian dẫn đầu của nhà máy	6 tuần
Loại gắn kết	Núi bề mặt
Gói / trường hợp	24-TSSOP (0.173, chiều rộng 4,40mm)
Núi bề mặt	ĐÚNG
Số lượng ghim	24
Cân nặng	89.499445mg
Số lượng I/OS	16
Nhiệt độ hoạt động	-40 ° C ~ 85 ° C.
Bao bì	Ống
Mã JESD-609	E4
Mã PBFREE	Đúng
Trạng thái một phần	Tích cực
Mức độ nhạy cảm độ ẩm (MSL)	1 (không giới hạn)
Số lượng chấm dứt	24
Mã ECCN	EAR99
Kết thúc thiết bị đầu cuối	Niken/palladi/vàng (NI/PD/AU)
Mã HTS	8542.39.00.01
Điện áp - Cung cấp	4,5V ~ 5,5V
Vị trí thiết bị đầu cuối	HAI
Mẫu đầu cuối	Cánh Gull
Nhiệt độ phản xạ cực đại (° C)	260
Cung cấp điện áp	3.3v
Terminal Pitch	0,65mm
Số phần cơ sở	PCF8575
Số pin	24
Số lượng đầu ra	16
Loại đầu ra	Đẩy đẩy
Điện áp cung cấp vận hành	5.5V
Nguồn cung cấp điện	3/5V
Giao diện	I2C, Smbus
Số lượng cổng	2
Số lượng bit	16
Tần số đồng hồ	400kHz
Cung cấp hiện tại-max	0,2ma
Làm gián đoạn đầu ra	Đúng
Hiện tại - Nguồn/bồn đầu ra	10mA / 25mA
Đặc trưng	Por
Chiều cao	1.2mm
Chiều dài	7,8mm
Chiều rộng	4.4mm
Độ dày	1mm
Bức xạ cứng	KHÔNG
Trạng thái Rohs	Rohs3 tuân thủ
Dẫn đầu miễn phí	Dẫn đầu miễn phí

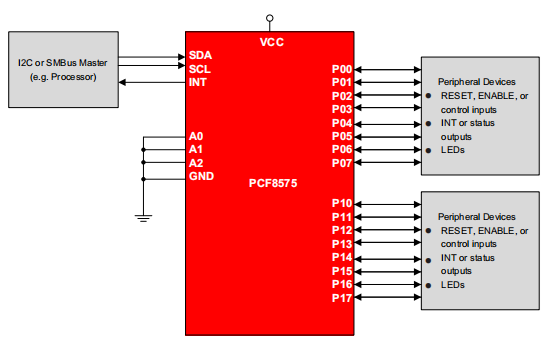

Đại diện sơ đồ

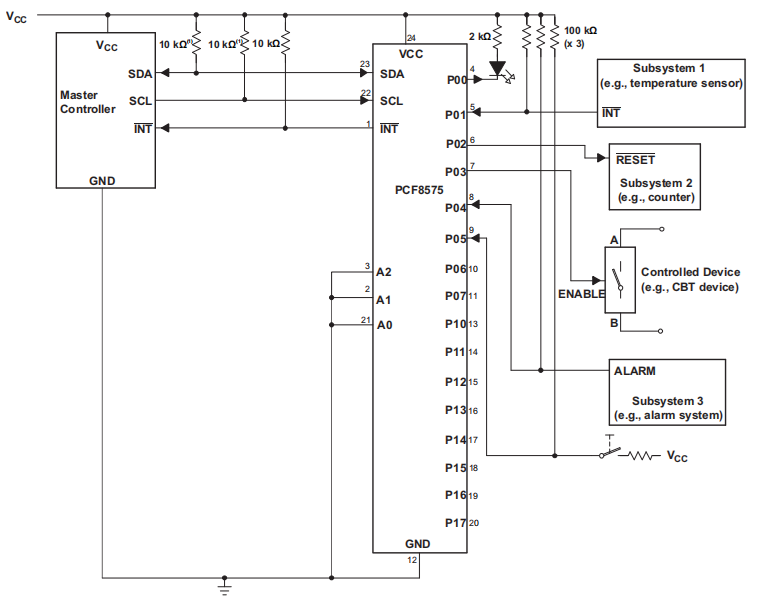

Mạch ứng dụng

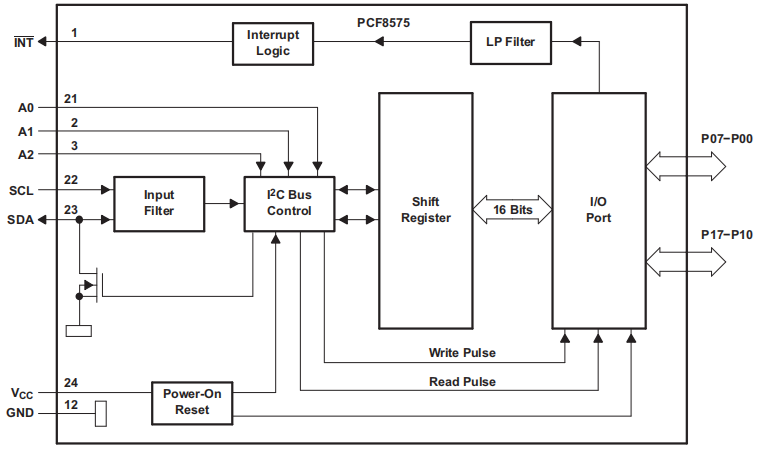

Sơ đồ logic

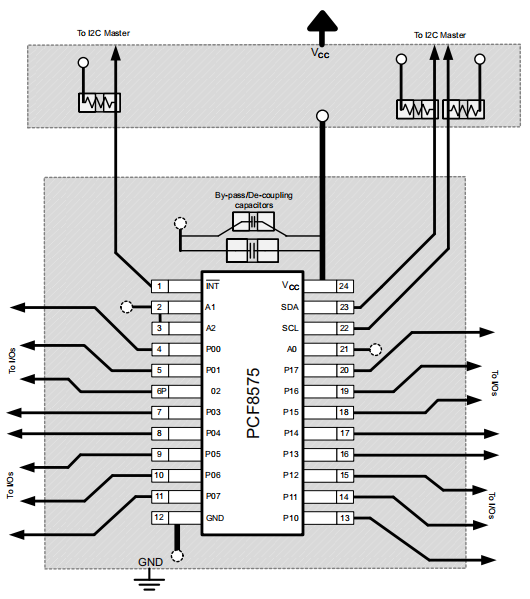

Bố cục minh họa

Sử dụng đa dạng của PCF8575

PCF8575, một phần mở rộng I/O đa năng, ảnh hưởng đáng kể đến các đấu trường công nghệ khác nhau.Các ứng dụng đa dạng của nó trải dài trên viễn thông, điện toán cá nhân và hơn thế nữa, thể hiện năng lực của mình trong việc quản lý nhiều kết nối ngoại vi một cách hiệu quả.

Thiết bị viễn thông

Trong lĩnh vực viễn thông, PCF8575 tăng cường các thiết bị như bộ lọc bằng cách mở rộng khả năng GPIO, cho phép kiểm soát chính xác hơn và độ chính xác hơn trong môi trường xử lý tín hiệu phức tạp.Khả năng thích ứng của nó đóng vai trò là đối tác đáng tin cậy để bạn cố gắng tinh chỉnh các hệ thống, đảm bảo kết nối ổn định và quản lý tín hiệu chính xác.

Cơ sở hạ tầng máy chủ

Thành phần này tạo điều kiện cho các hoạt động được sắp xếp hợp lý trong cơ sở hạ tầng máy chủ, cung cấp các kết nối thích ứng hoạt động cho các cài đặt có nhu cầu cao.Nó cấp cho bạn vĩ độ để tối ưu hóa các thiết kế máy chủ với tính linh hoạt và khả năng mở rộng, phù hợp với nhu cầu phát triển với các sửa đổi phần cứng tối thiểu.

Bộ định tuyến mạng

PCF8575 đóng vai trò hỗ trợ trong các bộ định tuyến mạng bằng cách mở rộng khả năng lập trình và kết nối của thiết bị.Bằng cách hỗ trợ sự phát triển của các bộ định tuyến tập trung vào tính mạnh mẽ và khả năng thích ứng, nó giúp tạo ra các giải pháp tinh vi giúp quản lý hiệu quả lưu lượng dữ liệu một cách hiệu quả.

Thiết bị điện toán cá nhân

Trong thế giới của điện toán cá nhân, I/O Mở rộng này cung cấp cho bạn sự linh hoạt để đổi mới các thiết bị ngoại vi và cải tiến mà không bị hạn chế quá mức bởi các giới hạn kiến ​​trúc hệ thống.Nó khuyến khích sự sáng tạo trong thiết kế phần cứng, thúc đẩy các công nghệ có thể truy cập ra thị trường với hiệu quả.

Điện tử tiêu dùng

Trong thị trường Điện tử tiêu dùng có nhịp độ nhanh, PCF8575 mở rộng các tính năng của thiết bị mà không có gánh nặng của các thiết kế lại lớn.Khả năng này cho phép các công ty giới thiệu các tính năng tiên tiến trong các thiết kế nhỏ gọn, giúp duy trì sự hiện diện cạnh tranh trong một ngành công nghiệp không ngừng phát triển.

Hệ thống tự động hóa công nghiệp

PCF8575 là công cụ tự động hóa công nghiệp, tạo điều kiện cho việc kiểm soát và giám sát quy trình đặc biệt.Bằng cách cung cấp kết nối nguy hiểm, nó hỗ trợ quản lý hoạt động tinh vi, tăng cường hiệu quả và giảm thời gian chết trong các thiết lập sản xuất.

Các thiết bị có tùy chọn GPIO hạn chế

Đối với các thiết bị bị giới hạn bởi tính khả dụng của GPIO khan hiếm, PCF8575 trình bày một giải pháp mang tính cách mạng bằng cách mở rộng các cổng, cho phép cải thiện giao thoa với các thiết bị ngoại vi.Tính linh hoạt này cấp cho phòng sáng tạo của bạn để phát triển các giải pháp sáng tạo phù hợp với nhu cầu của người dùng cụ thể.

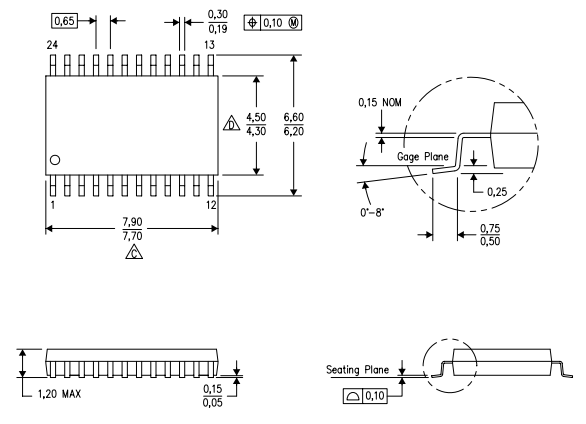

Bưu kiện

Nhà sản xuất

Texas Cụ (TI), có trụ sở tại Dallas, Texas, đã có những đóng góp đáng chú ý như một người theo dõi trong ngành công nghiệp bán dẫn, chủ yếu trong các mạch tích hợp.Được biết đến trên toàn cầu vì tinh thần sáng tạo của mình, TI đã ảnh hưởng sâu sắc đến nhiều tiến bộ công nghệ thông qua các bước đột phá của nó trong quá trình xử lý tương tự và nhúng.Theo thời gian, công ty đã mở rộng bộ sưu tập bằng sáng chế rộng rãi của mình và đảm bảo sự hiện diện thị trường mạnh mẽ, phản ánh nỗ lực liên tục của mình cho sự xuất sắc và đổi mới.Các sự kiện trong giáo dục và công nghệ đã được định hình bởi dòng sản phẩm đa dạng của TI, bao gồm các thiết bị như máy tính, vi điều khiển và bộ xử lý đa lõi.
