Hướng dẫn toàn diện về DDR SDRAM: Đặc điểm, tiến hóa và ứng dụng

Hướng dẫn này khám phá DDR SDRAM, một công nghệ bộ nhớ quan trọng giúp tăng hiệu suất của các máy tính hiện đại.Bằng cách chuyển dữ liệu trên cả hai cạnh tăng và giảm của chu kỳ đồng hồ, DDR SDRAM làm tăng đáng kể tốc độ dữ liệu cho các tác vụ hiệu suất cao.Chúng tôi bao gồm các tính năng kỹ thuật của nó, sử dụng thực tế, tiến hóa và tác động trong tương lai, cho thấy cách nó cải thiện đa nhiệm và phản ứng hệ thống.

Danh mục

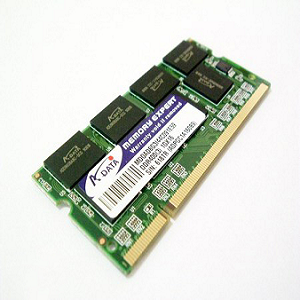

Giới thiệu về DDR SDRAM

DDR SDRAM (RAM động đồng bộ tốc độ dữ liệu kép) đã chuyển đổi điện toán hiện đại bằng cách cải thiện hiệu suất bộ nhớ thông qua đổi mới kỹ thuật quan trọng: khả năng chuyển dữ liệu trên cả hai cạnh tăng và giảm của chu kỳ đồng hồ hệ thống.Việc kích hoạt cạnh kép này có hiệu quả tăng gấp đôi tốc độ truyền dữ liệu so với SDRAM truyền thống, làm cho nó trở thành một tiến bộ quan trọng trong công nghệ bộ nhớ.Được tiêu chuẩn hóa bởi Hiệp hội Jedec, bộ nhớ DDR đảm bảo khả năng tương thích trên các thiết bị khác nhau, từ máy tính cá nhân đến máy chủ doanh nghiệp, cho phép tích hợp liền mạch trong nhiều hệ thống.

Tác động của DDR SDRAM là sâu rộng, thúc đẩy khả năng đáp ứng hệ thống nhanh hơn, đa nhiệm mượt mà hơn và xử lý tốt hơn các ứng dụng đòi hỏi như các nhiệm vụ chơi game và đa phương tiện.Trong điện toán cá nhân, những người khác trải nghiệm thời gian khởi động nhanh hơn, giảm độ trễ và hiệu suất nâng cao trong các chương trình sử dụng nhiều dữ liệu.Trong môi trường kinh doanh, đặc biệt là trong các trung tâm dữ liệu, bộ nhớ DDR đóng vai trò hỗ trợ xử lý dữ liệu, tính toán phức tạp và phân tích quy mô lớn.Bằng cách tăng băng thông và tối ưu hóa việc xử lý dữ liệu, DDR SDRAM đã trở thành một thành phần quan trọng trong việc đáp ứng nhu cầu hiệu suất ngày càng tăng của cả các hoạt động giàu dữ liệu hàng ngày và doanh nghiệp.Khả năng ứng dụng rộng rãi này nhấn mạnh tầm quan trọng của nó trong việc thúc đẩy hiệu suất điện toán hiện đại.

Đặc điểm và sự tiến hóa

Bước nhảy vọt từ SDRAM đến DDR SDRAM đã đánh dấu sự tiến bộ trong công nghệ bộ nhớ, chủ yếu là do cách tiếp cận sáng tạo của nó để truyền dữ liệu.Không giống như người tiền nhiệm của nó, DDR SDRAM (tốc độ dữ liệu kép) sử dụng cả hai giai đoạn tăng dần và giảm dần của chu kỳ đồng hồ, tăng gấp đôi hiệu quả thông lượng dữ liệu và cung cấp một sự tăng hiệu suất đáng kể.Công nghệ này có sẵn trong các mô -đun khác nhau, mỗi mô -đun phù hợp với tần số đồng hồ cụ thể.Ví dụ, mô-đun PC-1600 được thiết kế để hoạt động ở mức 100 MHz, trong khi biến thể PC-2100 chạy ở mức 133 MHz, cung cấp tốc độ truyền dữ liệu nhanh hơn cho các hệ thống yêu cầu hiệu suất cao hơn.Một tính năng phân biệt quan trọng của DDR SDRAM được tìm thấy trong thiết kế mô-đun vật lý của nó cho các hệ thống máy tính để bàn, sử dụng DIMM 184 chân một sự khởi đầu đáng chú ý từ các mô-đun SDRAM 168 chân cũ hơn và cấu hình DDR2 240 chân sau đó.Ngược lại, máy tính xách tay sử dụng các chất làm mờ 200 chân để phù hợp với yếu tố hình thức nhỏ hơn của chúng.Đảm bảo khả năng tương thích giữa các mô -đun bộ nhớ và thông số kỹ thuật của hệ thống, thường đòi hỏi sự chú ý cẩn thận đến cấu hình pin và tốc độ xung nhịp.

Cấu hình chip bộ nhớ

Bộ nhớ DDR có sẵn trong các cấu hình khác nhau trong các tiêu chuẩn Jedec, như sau:

• DDR-200 ở 100 MHz

• DDR-266 ở 133 MHz

• DDR-333 ở 166 MHz

• DDR-400 ở 200 MHz

Ngoài ra, còn có các biến thể đẩy ranh giới, bao gồm:

• DDR-500 ở 250 MHz

• DDR-600 ở 300 MHz

• DDR-700 ở 350 MHz

Đối với những người mạo hiểm vào tùy chỉnh hệ thống, tăng cường hiệu suất thông qua tốc độ được ép xung là một nghệ thuật pha trộn sự can đảm với sự thận trọng được tính toán, vì sự cân bằng của hiệu suất tăng so với các rủi ro của quá nhiệt hoặc mất ổn định hệ thống phải được quản lý một cách cẩn thận.

Kiến trúc của các mô -đun bộ nhớ

Thiết kế của các mô -đun bộ nhớ nhằm mục đích tối ưu hóa năng lực và hiệu quả.Trong các ứng dụng thực tế, sự kết hợp của nhiều mô -đun có thể dẫn đến những cải tiến trong việc xử lý thông qua thực hiện song song.Một DIMM 64 bit, ví dụ, bao gồm tám chip 8 bit."Xếp hạng" trong thuật ngữ bộ nhớ mô tả cấu hình của một số dòng địa chỉ chia sẻ chip, khác với các hàng hoặc ngân hàng trong mô -đun.Phân tích chi tiết về năng suất mô -đun:

• PC-1600 (DDR-200, 100 MHz), băng thông là 1,600 GB/s

• PC-2100 (DDR-266, 133MHz), băng thông là 2,133 GB/s

• PC-2700 (DDR-333, 166 MHz), băng thông là 2,667 GB/s

• PC-3200 (DDR-400, 200MHz), băng thông là 3,200 GB/s

Mật độ cao đến kiến ​​trúc bộ nhớ mật độ thấp

Sự chuyển đổi từ các kiến ​​trúc bộ nhớ mật độ cao sang mật độ thấp làm nổi bật các ưu tiên phát triển trong thiết kế bộ nhớ để giải quyết các nhu cầu năng lượng và hiệu suất đa dạng trên các môi trường điện toán khác nhau.Các hệ thống bộ nhớ mật độ cao, chẳng hạn như DDR-400, được xây dựng để tối đa hóa tốc độ truyền dữ liệu bằng cách sử dụng công nghệ tốc độ dữ liệu kép (DDR), cho phép dữ liệu được truyền trên cả hai cạnh tăng và giảm của chu kỳ đồng hồ.Sự đổi mới này cung cấp băng thông cao hơn và độ trễ thấp hơn cho các ứng dụng yêu cầu xử lý dữ liệu nhanh chóng và hiệu quả, chẳng hạn như đa nhiệm và tính toán quy mô lớn.Tuy nhiên, trong khi bộ nhớ mật độ cao vượt trội về hiệu suất, nó có thể phải chịu chi phí tiêu thụ năng lượng và tạo nhiệt, làm cho nó ít phù hợp với các thiết bị di động hoặc bị hạn chế năng lượng.

Mặt khác, các giải pháp bộ nhớ mật độ thấp ưu tiên hiệu quả năng lượng và sản lượng nhiệt thấp hơn, làm cho chúng trở nên lý tưởng cho các thiết bị di động, nhúng và chạy bằng pin nơi bảo tồn năng lượng là quan trọng.Những thiết kế này đánh đổi một số tốc độ cho thời lượng pin dài hơn và giảm nhiệt, các yếu tố trong các thiết bị như điện thoại thông minh, máy tính bảng và hệ thống IoT (Internet of Things).Ví dụ, bộ nhớ mật độ cao có thể là lý tưởng cho máy tính để bàn, máy chủ và hệ thống chơi game, trong khi bộ nhớ mật độ thấp phù hợp hơn cho thiết bị đeo và thiết bị di động.Sự thay đổi giữa các giải pháp bộ nhớ mật độ cao và mật độ thấp phản ánh xu hướng rộng hơn đối với các kiến ​​trúc bộ nhớ dễ thích nghi và hiệu quả hơn.Khi công nghệ tiếp tục phát triển, tính linh hoạt này ngày càng trở nên quan trọng trong việc thiết kế các hệ thống phù hợp với nhu cầu ngày càng tăng của cả ứng dụng hiệu suất cao và tiết kiệm năng lượng.

Phát triển công nghệ bộ nhớ

Sự phát triển của công nghệ bộ nhớ thể hiện một nỗ lực liên tục để cải thiện hiệu suất thông qua đổi mới và tinh chỉnh.Sự thay đổi từ DDR1 sang DDR2 SDRAM đã mang lại những cải tiến kiến ​​trúc, như sự mở rộng của bộ đệm trước từ 2 bit đến 4 bit, cho phép tốc độ xung nhịp cao hơn.Tuy nhiên, chip DDR2 sớm phải đối mặt với những thách thức như độ trễ cao, trì hoãn việc tăng hiệu suất ngay lập tức cho đến khi chúng cân bằng tốc độ và hiệu quả vào khoảng năm 2004. Các ứng dụng thực tế cho thấy cả độ trễ và tốc độ đều quan trọng trong việc đánh giá hiệu suất bộ nhớ.Những phát triển tiếp theo, như DDR3, đã giải quyết các vấn đề này bằng cách cải thiện tốc độ, giảm mức tiêu thụ năng lượng và học hỏi từ những thiếu sót của DDR2.Sự tiến triển đang diễn ra này nhấn mạnh rằng những tiến bộ thực sự trong công nghệ bộ nhớ đến từ việc tinh chỉnh nhiều khía cạnh để đáp ứng nhu cầu, không chỉ tăng tỷ lệ đồng hồ.

Công nghệ DDR di động (MDDR)

DDR di động (MDDR) đại diện cho sự tiến bộ trong công nghệ bộ nhớ, được thiết kế riêng cho các thiết bị di động như điện thoại thông minh, máy tính bảng và máy phát phương tiện di động.Không giống như bộ nhớ DDR truyền thống được thiết kế cho các hệ thống máy tính và máy chủ, MDDR tập trung vào việc cân bằng hiệu suất cao với hiệu quả năng lượng cho các thiết bị di động dựa vào thời lượng pin.Bằng cách hoạt động ở các điện áp thấp hơn và kết hợp các cơ chế làm mới thích ứng, MDDR giảm mức tiêu thụ điện trong khi duy trì tốc độ và khả năng đáp ứng từ các thiết bị di động hiện đại.Số dư này cho phép tận hưởng việc sử dụng thiết bị dài hơn giữa các khoản phí mà không ảnh hưởng đến chức năng.

Một trong những lợi ích chính của MDDR là khả năng giảm sử dụng năng lượng bằng cách vận hành ở điện áp thấp hơn so với bộ nhớ DDR truyền thống.Hoạt động điện áp thấp này có tác động trực tiếp đến việc kéo dài thời lượng pin, cần thiết cho các thiết bị di động thường được sử dụng khi đang di chuyển mà không cần truy cập liên tục vào các nguồn năng lượng.Hiệu quả năng lượng này không chỉ cải thiện sự tiện lợi mà còn đặt ra các tiêu chuẩn mới cho hiệu suất di động, nơi thời lượng pin đã trở thành một yếu tố trong việc lựa chọn và hài lòng của thiết bị.

Ngoài việc cải thiện hiệu quả năng lượng, thiết kế điện áp thấp của MDDR cũng giúp quản lý nhiệt, một yếu tố trong độ bền và hiệu suất của thiết bị di động.Nhiệt quá mức có thể làm giảm tuổi thọ của thiết bị, làm suy giảm các bộ phận bên trong và sự thoải mái khi tác động.Bằng cách hoạt động ở điện áp thấp hơn, MDDR giảm việc phát nhiệt, giữ cho thiết bị mát hơn ngay cả khi sử dụng chuyên sâu.Quản lý nhiệt này đóng góp vào độ tin cậy của các thiết bị di động, đảm bảo chúng vẫn hoạt động và hiệu quả theo thời gian.Nó có nghĩa là ít lo ngại hơn về việc quá nóng và cải thiện sự thoải mái khi giữ hoặc sử dụng thiết bị của họ trong thời gian dài.

Một sự đổi mới đáng chú ý khác trong MDDR là việc sử dụng các kỹ thuật làm mới nâng cao để duy trì tính toàn vẹn dữ liệu trong khi bảo tồn sức mạnh hơn nữa.Trong các hệ thống bộ nhớ truyền thống, các tế bào bộ nhớ cần được làm mới liên tục để giữ lại dữ liệu, tiêu thụ năng lượng.MDDR sử dụng tốc độ làm mới thích ứng điều chỉnh dựa trên mức hoạt động của thiết bị.Ví dụ, trong quá trình sử dụng hoạt động, MDDR tăng tốc độ làm mới để đảm bảo truy cập dữ liệu nhanh.Tuy nhiên, khi thiết bị không hoạt động hoặc ở chế độ chờ, nó sẽ giảm tốc độ làm mới để tiết kiệm năng lượng trong khi vẫn bảo tồn dữ liệu được lưu trữ.Điều chỉnh làm mới động này đảm bảo rằng MDDR tạo ra sự cân bằng lý tưởng giữa hiệu suất và tiết kiệm năng lượng qua các kịch bản sử dụng khác nhau.

Động lực tính toán SDRAM DDR

DDR SDRAM (DRAM đồng bộ tốc độ dữ liệu) cải thiện hiệu quả truyền dữ liệu bằng cách truyền dữ liệu hai lần trong một chu kỳ đồng hồ, tăng gấp đôi tần số đồng hồ một cách hiệu quả.Sử dụng công thức bên dưới, bạn có thể tính toán tần số đồng hồ DDR SDRAM:

Tần số đồng hồ DDR = Tần số đồng hồ thực tế × 2

Chẳng hạn, bộ nhớ hoạt động ở 200 MHz sẽ hoạt động như thể nó chạy ở mức 400 MHz, do tốc độ dữ liệu kép.Sự gia tăng tần số đồng hồ này dẫn đến thông lượng dữ liệu cao hơn, cho phép truy cập bộ nhớ nhanh hơn và hiệu suất hệ thống mượt mà hơn, đặc biệt là trong các tác vụ yêu cầu truy xuất dữ liệu nhanh.Một yếu tố khác là băng thông bộ nhớ, xác định lượng dữ liệu có thể được truyền tại một thời điểm nhất định.Bạn có thể tính toán băng thông bộ nhớ bằng công thức sau:

Băng thông bộ nhớ = tốc độ bộ nhớ × 8 byte

Băng thông bộ nhớ là cần thiết cho hiệu suất hệ thống trong các tác vụ sử dụng nhiều dữ liệu như tính toán khoa học hoặc xử lý đồ họa, trong đó băng thông cao hơn cải thiện hiệu quả tổng thể.Điều chỉnh tần số DDR là cần thiết cho độ ổn định của hệ thống trên các cấu hình phần cứng khác nhau.Quá trình này liên quan đến việc sử dụng một yếu tố phân chia tiêu chuẩn:

Hệ số phân chia bộ nhớ = tần số đồng hồ / 200

Ngoài ra, thuật toán tốc độ được sử dụng để điều chỉnh tần số tinh chỉnh được thể hiện là:

Tần số bên ngoài × (tần số phân chia / tần số đồng bộ hóa)

Tuy nhiên, công thức này bao gồm biên độ lỗi 4% để tính toán các biến thể nhỏ trong hoạt động.Trợ cấp lỗi này đảm bảo tính ổn định và độ tin cậy bằng cách ngăn chặn các biến động hiệu suất không mong muốn có thể ảnh hưởng đến hiệu quả trải nghiệm hoặc ứng dụng của bạn.Cùng nhau, hiểu các công thức và động lực học này giúp tối ưu hóa hiệu suất bộ nhớ trong khi duy trì độ chính xác và ổn định của hệ thống trên các ứng dụng khác nhau.
