Hướng dẫn toàn diện về BTA16 Triacs: Tính năng, Pinout và Biểu dữ liệu

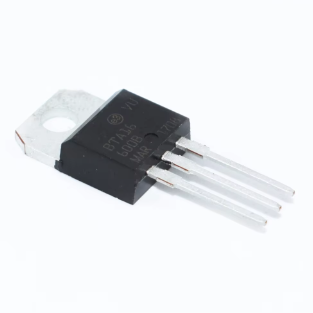

Sê -ri Triac BTA16 của STMicroelectronics nổi bật trong thế giới chuyển đổi AC, mang lại độ bền và hiệu quả cao trên các ứng dụng khác nhau.Được biết đến với thiết kế mạnh mẽ có sẵn trong cả các tùy chọn thông qua lỗ và bề mặt, BTA16 được đánh giá cao trong các ứng dụng như rơle tĩnh, điều hòa sưởi ấm, khởi động động cơ cảm ứng và điều khiển pha trong các thiết bị như bộ điều chỉnh ánh sáng và bộ điều khiển tốc độ động cơ.Tab cách điện của nó, được đánh giá ở mức 2500V RMS, đảm bảo tuân thủ các tiêu chuẩn UL, tăng cường độ an toàn và độ tin cậy.Bài viết này khám phá các tính năng của sê -ri BTA16, cấu hình pin, mô hình CAD, ứng dụng thực tế và hiểu biết tích hợp, cung cấp một hướng dẫn toàn diện cho bạn tìm kiếm các giải pháp hiệu quả cho các hệ thống kiểm soát AC.

Danh mục

Tổng quan về loạt BTA16 Triac

Các BTA16 Sê -ri Triac phục vụ một loạt các ứng dụng chuyển đổi AC, mở rộng phạm vi của nó trên các lĩnh vực như rơle tĩnh, điều hòa sưởi ấm và mạch điều khiển động cơ.Sê-ri cung cấp sự linh hoạt với cả các gói thông qua và bề mặt, phục vụ cho các nhu cầu phần cứng khác nhau.Mặc dù thường được sử dụng trong các kịch bản điều khiển BẬT/TẮT, nhưng nó cũng điều chỉnh các nhiệm vụ kiểm soát pha trong bộ điều chỉnh độ mờ và bộ điều khiển tốc độ động cơ.Các phiên bản có mạch hợm hĩnh tăng cường khả năng giao hoán, mang lại lợi thế khác biệt khi quản lý tải cảm ứng như động cơ và máy biến áp.Hơn nữa, BTA16 chứa một tab cách nhiệt, cấp cách cô lập lớn hơn giúp tăng cường an toàn và nâng cao hiệu suất.

Tính linh hoạt của sê -ri Triac BTA16 cho phép nó được sử dụng hiệu quả trên nhiều ứng dụng.Trong các rơle tĩnh, nó đảm bảo hoạt động nhất quán trong các điều kiện mạch khác nhau, do đó tối ưu hóa hiệu quả.Mạch điều hòa sưởi ấm được hưởng lợi từ hiệu suất mạnh mẽ của nó, đạt được quản lý nhiệt độ chính xác.Trong các mạch điều khiển động cơ, BTA16 tạo điều kiện cho các tác vụ BẬT/TẮT, cung cấp điều chế tốc độ động để đáp ứng nhu cầu tự động hóa nâng cao.Trong các ứng dụng yêu cầu kiểm soát pha, như bộ điều chỉnh độ mờ và bộ điều chỉnh tốc độ động cơ, loạt BTA16 Triac vượt trội.Quá trình này kêu gọi điều chỉnh dòng điện tỉ mỉ, một cái gì đó BTA16 thực hiện với độ chính xác đáng chú ý.Độ chính xác này được tăng cường trong các phiên bản được trang bị snubber, trong đó xử lý các đặc điểm phản ứng của các tải trọng cảm ứng như động cơ và máy biến áp.Khả năng này thúc đẩy hiệu suất ổn định, giảm sức mạnh và mở rộng tuổi thọ của các thành phần được kết nối.

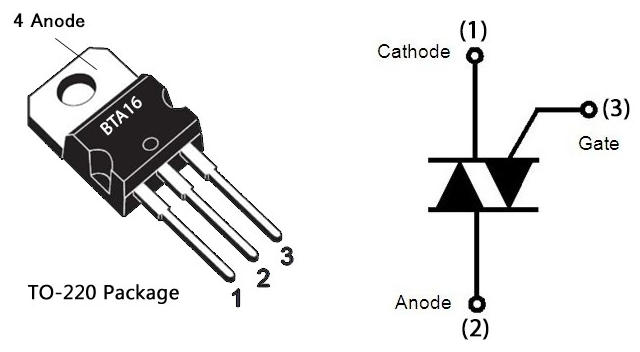

Cấu hình pinout

Chi tiết mô hình CAD

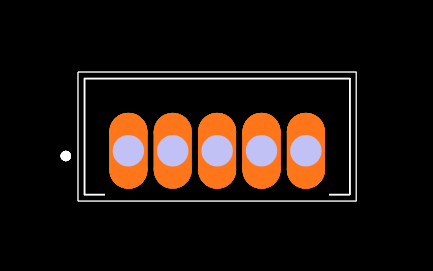

Dấu chân

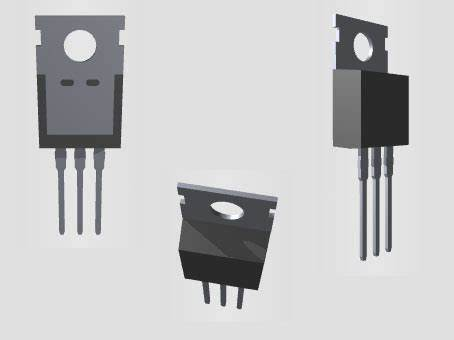

Mô hình 3D

Đặc trưng

Tính năng	Sự miêu tả
Triac hiện tại trung bình	Thích hợp cho các ứng dụng yêu cầu dòng điện trung bình xử lý
Điện trở nhiệt thấp với liên kết clip	Đảm bảo tản nhiệt hiệu quả
Thần cách nhiệt thấp	Cung cấp cách nhiệt được cải thiện cho loạt BTA cách nhiệt
Khả năng đi lại cao	Có sẵn trong 4-Quadrant (4Q) hoặc 3-Quadrant rất cao (3Q, Các biến thể Snubberless ™)
Được chứng nhận UL1557	Được chứng nhận theo tiêu chuẩn UL1557 (Tệp Ref: 81734)
Rohs tuân thủ	Các gói tuân thủ Chỉ thị ROHS (2002/95/EC)
Tab cách điện	Đánh giá cho cách điện 2500 VRMS cho loạt BTA

Thông số kỹ thuật

Dưới đây là bảng đặc tả kỹ thuật cho stmicroelectronics BTA16-700BRG.

Kiểu	Tham số
Thời gian dẫn đầu của nhà máy	11 tuần
Liên hệ mạ	Thiếc
Gắn kết	Qua lỗ
Loại gắn kết	Qua lỗ
Gói / trường hợp	TO-220-3
Số lượng ghim	3
Số lượng các yếu tố	1
Nhiệt độ hoạt động	-40 ° C đến 125 ° C (TJ)
Bao bì	Ống
Mã JESD-609	E3
Mã PBFREE	Đúng
Trạng thái một phần	Tích cực
Mức độ nhạy cảm độ ẩm (MSL)	1 (không giới hạn)
Số lượng chấm dứt	3
Tính năng bổ sung	UL công nhận
Điện áp - Xếp hạng DC	700V
Xếp hạng hiện tại	16a
Số phần cơ sở	BTA16
Số pin	3
Cấu hình	Đơn
Kết nối trường hợp	Cô lập
Điện áp đảo ngược tối đa (VRRM)	700V
Mã Jedec-95	TO-220AB
RMS Dòng điện (IRMS)	16a
Giữ hiện tại	50mA
Loại thiết bị kích hoạt	4 Mức độ logic Quadrant Triac
Điện áp - Kích hoạt cổng (VGT) (Max)	1.3V
Hiện tại - Không phải Đại diện Surge 50, 60Hz (ITSM)	160a, 168a
Dòng điện - Kích hoạt cổng (IGT) (Max)	50mA
Rò rỉ dòng điện (Max)	2mA
Tốc độ quan trọng của sự gia tăng của phút điện áp ngoài tiểu bang	400V/chúng tôi
Loại triac	Tiêu chuẩn
Tốc độ quan trọng của sự gia tăng của điện áp đi lại	10V/chúng tôi
Bức xạ cứng	KHÔNG
Trạng thái Rohs	Rohs3 tuân thủ
Dẫn đầu miễn phí	Dẫn đầu miễn phí

Thông tin đặt hàng

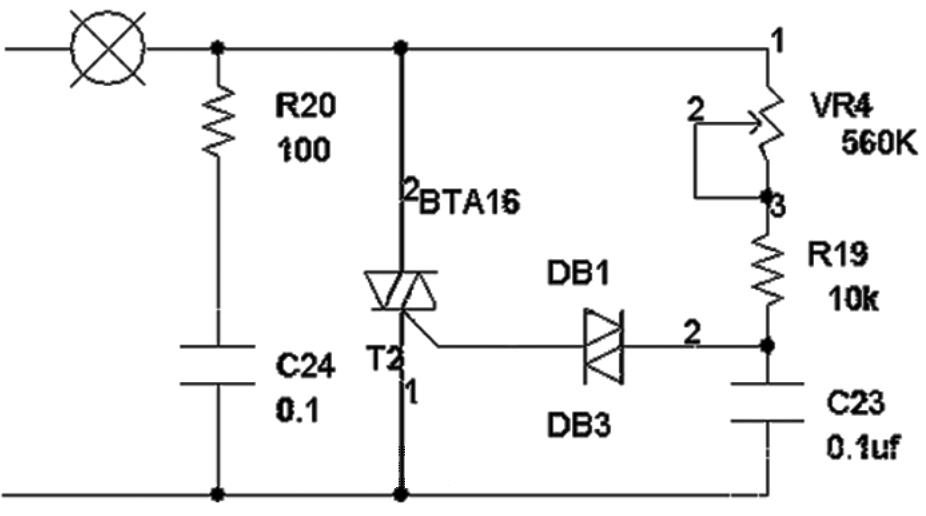

Mạch Dimming Triac

Một mạch làm mờ Triac tiêu chuẩn sử dụng Triac Triac điều khiển thời gian sạc của tụ điện để điều chỉnh mức độ mờ của bóng đèn được kết nối.Bằng cách sử dụng một điện trở thay đổi (VR4) cùng với tụ điện (C23), mạch điều chỉnh thời lượng sạc, do đó đặt khoảnh khắc kích hoạt của triac.Ở điện áp 220V, điều chỉnh độ dài điện tích làm thay đổi độ sáng của bóng đèn;Sạc mở rộng chiếu sáng rực rỡ hơn.

Động lực mạch phức tạp

Trong hệ thống làm mờ này, các thành phần VR4 và R19 chi phối thời gian sạc của tụ C23.Khi điện áp trên C23 lơ lửng ở khoảng 33V, triac tham gia, chiếu sáng.Sau đó, thyristor DB1 tạo điều kiện cho dòng chảy qua bóng đèn.Khi hiện tại chấm dứt, bóng tối trở lại và trình tự bắt đầu lại.Thời gian của chu kỳ là rất quan trọng, vì các khoảng điện tích ngắn mang lại ánh sáng mờ hơn, trong khi điện tích kéo dài tăng cường độ sáng.

Các thành phần cấp cao, chẳng hạn như điện trở chính xác và tụ điện với mức độ dung sai tối thiểu, củng cố sự ổn định và tầm nhìn xa của mạch.Giải quyết vấn đề nhiệt của triac cũng chứng minh nhiệt độ không thuận lợi có thể ngăn ngừa độ bền và độ tin cậy của mạch.Giới thiệu các tản nhiệt phù hợp và đảm bảo thông gió phù hợp giúp phá vỡ các thách thức quá nóng.Sử dụng các mạch làm mờ dựa trên Triac hạn chế đáng kể việc sử dụng năng lượng và tạo điều kiện cho các chuyển đổi cường độ ánh sáng mượt mà, tạo ra sự cân bằng giữa hiệu quả năng lượng và sự thoải mái.Cách tiếp cận hấp dẫn này cộng hưởng tốt trong cả kịch bản chiếu sáng dân cư và thương mại do kết quả kinh tế và hiệu quả của nó.

Lựa chọn thay thế

Số phần	Sự miêu tả	Nhà sản xuất
BTB16-700C	700V, 16A, 4 LOGIC Mức độ logic Triac, TO-220AB, Gói nhựa 3	Stmicroelectronics
BTA16-700B	700V, 16A, 4 LOGIC Mức độ logic Triac, TO-220AB, Nhựa, bị cô lập TO-220AB, 3 pin	Stmicroelectronics
BTB16-700CRG	700V, 16A, 4 LOGIC Mức độ logic Triac, TO-220AB, TO-220AB, 3 pin	Stmicroelectronics
Q7015R6	Outteristor Triac, 700V V (DRM), 15A I (T) RMS, TO-220AB	Littelfuse inc
BTB16-700CW	700V, 16A, Triac không hợm hĩnh, TO-220AB, Gói nhựa-3	Stmicroelectronics
BTB16-700SWRG	700V, 16A, 4 LOGIC Mức độ logic Triac, TO-220AB, TO-220AB, 3 pin	Stmicroelectronics
BTB16-700SW	700V, 16A, 4 LOGIC Mức độ logic Triac, TO-220AB, Gói nhựa 3	Stmicroelectronics
BTB16-700BW/F5	700V, 16A, Triac không hắt hơi, TO-220AB, TO-220, 3 pin	Stmicroelectronics
Q7015L6	Outteristor Triac, 700V V (DRM), 15A I (T) RMS, TO-220AB, Bị cô lập TO-220AB, Thermotab-3	Littelfuse inc

Sử dụng đa dạng của BTA16

Rơle tĩnh và độ mờ nhẹ

Sê -ri BTA16 nổi bật trong các rơle tĩnh và bộ điều chỉnh ánh sáng, tạo điều kiện cho việc chuyển đổi/tắt chính xác và điều khiển pha.Các yếu tố này là chính trong việc đạt được hoạt động ổn định của các hệ thống chiếu sáng bằng cách điều chỉnh điện áp được cung cấp cho các đồ đạc.Do đó, chức năng này dẫn đến bảo tồn năng lượng và mở rộng tuổi thọ của thiết bị chiếu sáng.

Hệ thống điều khiển động cơ

Trong các hệ thống điều khiển động cơ, bao gồm bộ khởi động động cơ cảm ứng và bộ điều chỉnh tốc độ, loạt BTA16 mang lại kết quả đáng chú ý.Trong các thiết lập công nghiệp, trong đó quy định tốc độ tinh chỉnh và khởi động trơn tru đang hoạt động để ngăn ngừa căng thẳng cơ học, các thành phần này được đánh giá cao.Sê -ri BTA16 được đánh giá cao vì khả năng duy trì hiệu suất vận động lý tưởng trong khi giảm hao mòn cơ học.

Ứng dụng chuyển đổi AC

Trong thế giới của các ứng dụng chuyển đổi AC (hiện tại xen kẽ), loạt BTA16 vượt trội trong việc cung cấp kiểm soát công suất đáng tin cậy và chính xác.Có thể là trong các thiết bị gia dụng hoặc máy móc công nghiệp, loạt phim đảm bảo hoạt động an toàn và hiệu quả của các hệ thống điện.Thiết kế cứng của nó giảm thiểu thời gian chết và bảo trì, do đó tăng cường độ tin cậy của hệ thống.

Xử lý tải điện trở và cảm ứng

Với hiệu suất giao tiếp nổi bật, loạt BTA16 rất giỏi trong việc quản lý cả tải trọng điện trở và cảm ứng.Nó cung cấp hoạt động nhất quán trong các điều kiện khác nhau, một minh chứng cho ý nghĩa của nó trong các mạch điện tử.Khả năng quản lý hiệu quả các loại tải đa dạng làm nổi bật khả năng thích ứng và khả năng ứng dụng rộng của nó.

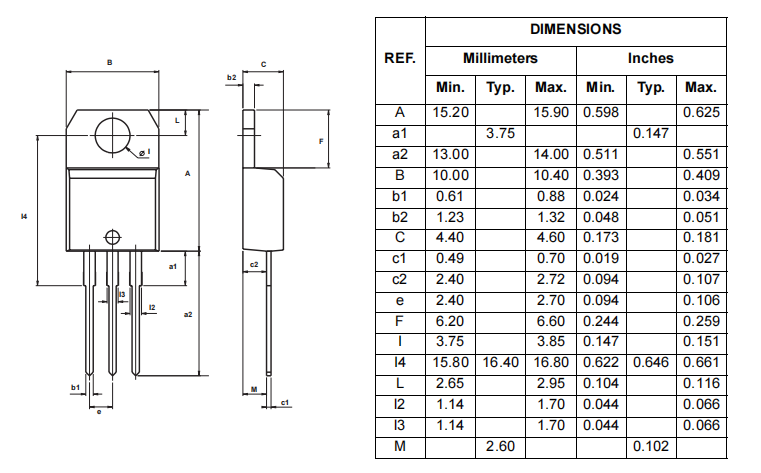

Bưu kiện

Nhà sản xuất

Stmicroelectronics được sinh ra từ sự hợp nhất của các chất bán dẫn của SGS Microelettronica và Thomson của Pháp vào năm 1987, đánh dấu vị trí của nó trong cảnh quan bán dẫn động.Trụ sở chính được định vị tại Geneva, Thụy Sĩ, công ty này mở rộng ảnh hưởng của mình thông qua một loạt các văn phòng chiến lược kéo dài Hoa Kỳ, Châu Á và China.Web quốc tế này cho phép STMicroelectronics tạo ra các giải pháp sáng tạo và cung cấp hỗ trợ kỹ thuật của chuyên gia cho một loạt các ngành công nghiệp trên toàn cầu, làm dấy lên những tiến bộ và thúc đẩy kết nối.

Trong phần cung cấp lừng lẫy của mình, loạt BTA16 là một minh chứng cho sự cống hiến của stmicroelectronics cho sự xuất sắc của chất bán dẫn.Sê -ri này phản ánh sự thành thạo của họ trong việc tạo ra các triacs, được thiết kế để phát triển mạnh trong các ứng dụng khác nhau và chịu được các điều kiện thách thức.Dòng sản phẩm đa dạng của họ bao gồm vi điều khiển, thiết bị tương tự, cảm biến và hệ thống quản lý năng lượng, phục vụ các vai trò đáng kể trong các lĩnh vực đương đại như ô tô, công nghiệp và điện tử tiêu dùng.
