Đăng ký phân đoạn mã (CS) trong phân đoạn bộ nhớ CPU: Hướng dẫn đầy đủ

CPU thực hiện các chương trình bằng cách truy cập các hướng dẫn được lưu trữ trong bộ nhớ và một phần chính của quy trình này là thanh ghi phân đoạn mã (CS).Thanh ghi CS là cần thiết trong CPU sử dụng mô hình bộ nhớ được phân đoạn, đặc biệt là trong các hệ thống cũ hơn như kiến ​​trúc X86.Bài viết này giải thích cách thanh ghi CS hoạt động với con trỏ hướng dẫn (IP) để quản lý bộ nhớ và tại sao hiểu phân đoạn bộ nhớ vẫn còn quan trọng cho đến ngày nay.

Danh mục

Đăng ký phân đoạn mã (CS) là gì?

Đoạn mã (CS) là một thanh ghi chuyên dụng trong CPU giữ địa chỉ bắt đầu (hoặc địa chỉ cơ sở) của phân đoạn mã trong bộ nhớ.Phân đoạn mã là một khu vực bộ nhớ chuyên dụng chứa mã thực thi của một chương trình.Do đó, thanh ghi CS trỏ đến vị trí trong bộ nhớ nơi các hướng dẫn cho một chương trình được lưu trữ, cho phép CPU truy xuất và thực hiện các hướng dẫn đó.Vai trò của thanh ghi CS trở nên rõ ràng hơn khi chúng tôi xem xét mối quan hệ của nó với một thanh ghi quan trọng khác: Con trỏ hướng dẫn (IP).Mặc dù thanh ghi CS giữ địa chỉ bắt đầu của phân đoạn mã, thanh ghi IP theo dõi địa chỉ bù của hướng dẫn tiếp theo sẽ được thực thi trong phân đoạn đó.Cùng với nhau, các thanh ghi CS và IP tạo thành một địa chỉ logic cho phép CPU xác định chính xác vị trí chính xác của lệnh tiếp theo trong bộ nhớ.Ví dụ:

CS = Địa chỉ cơ sở của phân đoạn mã

IP = địa chỉ bù của hướng dẫn tiếp theo

Khi kết hợp, CPU tính toán địa chỉ vật lý là CS: IP Để tìm và thực hiện hướng dẫn tiếp theo.

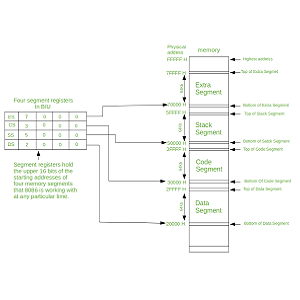

Mô hình bộ nhớ được phân đoạn

Để hiểu lý do tại sao thanh ghi CS tồn tại, cần phải hiểu mô hình bộ nhớ được phân đoạn, thường được sử dụng trong các kiến ​​trúc cũ như bộ xử lý X86.Trong mô hình này, bộ nhớ được chia thành các phân đoạn, mỗi phân đoạn phục vụ một mục đích khác nhau:

• Đoạn mã (CS): Lưu trữ mã thực thi.

• Phân đoạn dữ liệu (DS): Lưu trữ các biến và dữ liệu được sử dụng bởi chương trình.

• Đoạn ngăn xếp (SS): Quản lý các cuộc gọi chức năng, biến cục bộ và luồng điều khiển.

• Phân đoạn bổ sung (ES): Được sử dụng để lưu trữ dữ liệu bổ sung.

Mô hình bộ nhớ được phân đoạn được thiết kế để cung cấp một cách tiếp cận có cấu trúc để quản lý bộ nhớ, giúp phân chia bộ nhớ thành các vùng riêng biệt cho mã, dữ liệu và ngăn xếp.Cách tiếp cận này cho phép CPU quản lý bộ nhớ hiệu quả hơn và cung cấp bảo vệ bộ nhớ tốt hơn bằng cách giữ các loại dữ liệu khác nhau trong các phân đoạn riêng biệt.Trong các hệ thống điện toán sớm, CPU chỉ có thể truy cập một lượng bộ nhớ hạn chế tại một thời điểm.Mô hình bộ nhớ được phân đoạn cho phép các lập trình viên làm việc với lượng bộ nhớ lớn hơn bằng cách chia nó thành các phần nhỏ hơn, dễ quản lý hơn.Thiết kế này cũng giúp giảm kích thước của các địa chỉ, vì các thanh ghi phân đoạn có thể giữ các địa chỉ cơ sở, trong khi độ lệch (như IP) sẽ là các giá trị nhỏ hơn được thêm vào cơ sở.Mặc dù các bộ xử lý hiện đại thường sử dụng mô hình bộ nhớ phẳng, trong đó tất cả bộ nhớ được coi là một không gian liên tục duy nhất, các nguyên tắc phân đoạn vẫn ảnh hưởng đến thiết kế CPU ngày nay.Trên thực tế, một số hệ thống hiện đại tiếp tục sử dụng phân đoạn cho các mục đích cụ thể như bảo vệ bộ nhớ và ảo hóa.

Mối quan hệ giữa các thanh ghi CS và IP

Trong đơn vị xử lý trung tâm của máy tính (CPU), mối quan hệ giữa thanh ghi CS (phân đoạn mã) và thanh ghi IP (Con trỏ lệnh) rất quan trọng đối với quá trình tìm nạp và thực hiện các hướng dẫn.Cùng nhau, hai thanh ghi này xác định vị trí của lệnh tiếp theo trong bộ nhớ và đảm bảo CPU biết chính xác những gì cần thực hiện ở mỗi bước của luồng của chương trình.

Thanh ghi CS giữ địa chỉ bắt đầu của một phân đoạn cụ thể trong bộ nhớ trong đó mã thực thi cư trú.Địa chỉ dựa trên phân đoạn này được yêu cầu trong các kiến ​​trúc bộ nhớ được phân đoạn, cho phép CPU chia bộ nhớ thành các phần logic cho các loại dữ liệu khác nhau, chẳng hạn như mã, ngăn xếp và phân đoạn dữ liệu.Mặt khác, thanh ghi IP hoạt động như một con trỏ theo dõi hướng dẫn tiếp theo để thực thi trong phân đoạn mã hiện tại.Thanh ghi IP chứa một giá trị bù, cho biết khoảng cách bắt đầu của phân đoạn mã được đặt ra.

Trong thực tế, mối quan hệ này hoạt động như sau: CPU trước tiên đọc địa chỉ được lưu trữ trong thanh ghi CS để xác định điểm bắt đầu của phân đoạn mã trong bộ nhớ.Sau đó, nó sử dụng giá trị được lưu trữ trong thanh ghi IP để tính vị trí chính xác của lệnh tiếp theo bằng cách thêm bù IP vào địa chỉ cơ sở được cung cấp bởi thanh ghi CS.Sự kết hợp của hai giá trị này, địa chỉ cơ sở từ thanh ghi CS và phần bù từ thanh ghi IP, mang lại địa chỉ bộ nhớ vật lý nơi lưu trữ lệnh tiếp theo.

Khi địa chỉ vật lý được tính toán, CPU sẽ truy xuất hướng dẫn từ bộ nhớ, giải mã nó và thực thi nó.Sau khi thực hiện, thanh ghi IP được cập nhật để trỏ đến lệnh tiếp theo theo trình tự và quá trình lặp lại.Chu kỳ liên tục tìm nạp, giải mã và thực hiện các hướng dẫn là cơ chế cốt lõi mà CPU thực hiện các chương trình.Các thanh ghi CS và IP hoạt động cùng nhau để đảm bảo CPU biết chính xác nơi tìm kiếm trong bộ nhớ để tìm hướng dẫn tiếp theo để thực thi.Mối quan hệ này là tốt để duy trì luồng thực thi chính xác của các chương trình, đặc biệt là trong các hệ thống có kiến ​​trúc bộ nhớ được phân đoạn.

Tại sao đăng ký CS có vấn đề trong lập trình?

Thanh ghi CS rất tuyệt vời trong việc lập trình và phát triển hệ thống cấp thấp, đặc biệt là trong các môi trường dựa vào các mô hình bộ nhớ được phân đoạn.Nó xác định ranh giới của phân đoạn mã, nơi lưu trữ các hướng dẫn thực thi và giúp đảm bảo rằng các chương trình chạy trong không gian bộ nhớ được gán của chúng.Quản lý đúng các ranh giới phân khúc này là cần thiết để tránh lỗi và duy trì sự ổn định của hệ thống.Một vấn đề phổ biến với quản lý phân khúc kém là vi phạm truy cập.Những điều này xảy ra khi một chương trình cố gắng kiểm tra bộ nhớ bên ngoài phân đoạn mã được chỉ định, dẫn đến sự cố hoặc hành vi bất ngờ.Ví dụ: nếu chương trình vượt quá kích thước của phân đoạn mã, nó có thể ghi đè lên bộ nhớ liền kề, dẫn đến dữ liệu bị hỏng hoặc hiệu suất thất thường.

Một rủi ro khác là hành vi chương trình không thể đoán trước do sử dụng không đúng cách đăng ký CS.Khi CPU thực hiện các hướng dẫn từ các khu vực không mong muốn của bộ nhớ, hệ thống có thể hoạt động không thể đoán trước hoặc gặp sự cố hoàn toàn.Đây là một vấn đề thường xuyên trong các hệ thống cũ hơn sử dụng bộ nhớ được phân đoạn, chẳng hạn như kiến ​​trúc X86 sớm, trong đó các lập trình viên phải quản lý cẩn thận các thanh ghi như CS, DS (phân đoạn dữ liệu) và SS (phân đoạn ngăn xếp).Mặc dù các hệ thống hiện đại thường sử dụng các mô hình bộ nhớ phẳng, việc hiểu thanh ghi CS vẫn quan trọng đối với bạn làm việc trong các hệ thống nhúng, thiết kế hệ điều hành hoặc các trường khác yêu cầu kiểm soát bộ nhớ trực tiếp.Trong các lĩnh vực này, quản lý hiệu quả các ranh giới bộ nhớ đảm bảo độ tin cậy của hệ thống, ngăn ngừa tham nhũng dữ liệu và tránh các lỗi khó chẩn đoán.Đối với các lập trình viên cấp thấp, việc thành thạo thanh ghi CS là một phần quan trọng của việc xây dựng phần mềm ổn định, hiệu quả.
