Chọn phích cắm bộ đổi nguồn phù hợp: Hướng dẫn đầu vào AC và đầu ra DC

Phích cắm bộ đổi nguồn cho phép bạn kết nối thiết bị của mình với nguồn điện và duy trì hoạt động của chúng.Trong bài viết này, bạn sẽ tìm hiểu chức năng của phích cắm đầu vào AC và đầu nối đầu ra DC và lý do chúng quan trọng.Bạn cũng sẽ khám phá các loại phích cắm khác nhau được sử dụng trên khắp thế giới, cùng với các tính năng điện áp, tần số và an toàn.Ngoài ra, bạn sẽ hiểu các loại trình kết nối và vị trí chúng thường được sử dụng.

Danh mục

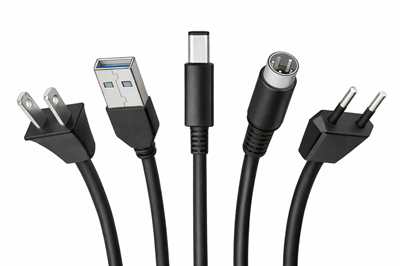

Hình 1. Tổng quan về phích cắm bộ đổi nguồn

Phích cắm đầu vào AC là gì?

Phích cắm đầu vào AC là bộ phận kết nối bộ đổi nguồn với ổ cắm trên tường để nhận nguồn điện xoay chiều (AC).Chúng đóng vai trò là điểm đưa năng lượng điện từ nguồn điện vào bộ chuyển đổi.Các phích cắm này được thiết kế để truyền điện từ ổ cắm sang mạch điện bên trong của bộ đổi nguồn một cách an toàn.Chức năng chính của chúng là đảm bảo kết nối ổn định và an toàn với nguồn điện.Phích cắm đầu vào AC rất phù hợp để cho phép bất kỳ bộ đổi nguồn nào hoạt động hiệu quả.Chúng thường được tích hợp vào dây nguồn hoặc gắn trực tiếp vào thân bộ chuyển đổi.Thiết kế đảm bảo cung cấp nguồn điện đầu vào ổn định cho bộ chuyển đổi để chuyển đổi.Nếu không có phích cắm đầu vào AC, bộ đổi nguồn sẽ không thể nhận năng lượng từ lưới điện.

Các loại phích cắm tường AC phổ biến

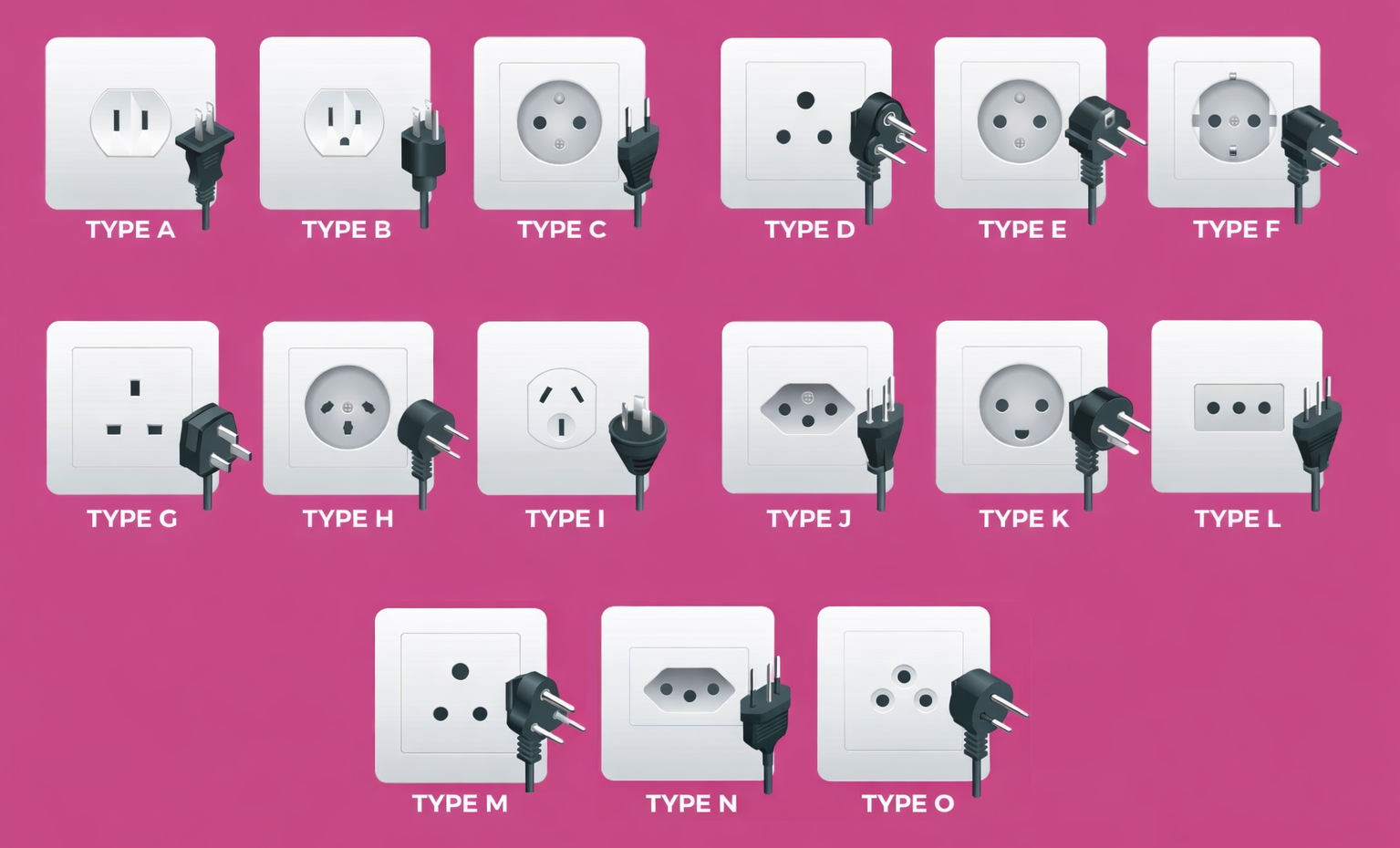

Hình 2. Các loại phích cắm AC chung

• Loại A - Loại A là phích cắm 2 chân có lưỡi dẹt song song và không có chân tiếp đất.Nó chủ yếu được sử dụng ở Hoa Kỳ, Canada, Mexico và Nhật Bản.So với các loại khác, nó là một trong những thiết kế đơn giản và nhẹ nhất.Phích cắm này thường được sử dụng cho các thiết bị tiêu thụ điện năng thấp như bộ sạc điện thoại và các thiết bị điện tử nhỏ.Việc sử dụng rộng rãi nó khiến nó trở thành tiêu chuẩn cho các thiết bị điện tử tiêu dùng cơ bản.Sự đơn giản của Loại A giúp tiết kiệm chi phí và dễ sản xuất.

• Loại B - Loại B tương tự loại A nhưng có thêm một chốt nối đất hình tròn.Nó được sử dụng rộng rãi ở Bắc Mỹ và một phần của Trung Mỹ.So với Loại A, nó mang lại sự an toàn được cải thiện nhờ tính năng nối đất.Phích cắm này thường được sử dụng cho các thiết bị yêu cầu tiêu chuẩn an toàn cao hơn.Điều quan trọng là trong môi trường cần bảo vệ điện.Loại B là sự lựa chọn tiêu chuẩn cho cả ứng dụng dân dụng và thương mại.

• Loại C - Loại C là phích cắm hai chân tròn thường được gọi là Europlug.Nó được sử dụng rộng rãi trên khắp Châu Âu, Châu Á và Nam Mỹ.So với Loại A và B, nó tương thích phổ biến hơn với nhiều loại ổ cắm.Phích cắm này thường được sử dụng cho các thiết bị có công suất thấp như bộ sạc và các thiết bị nhỏ.Thiết kế nhỏ gọn của nó cho phép dễ dàng sử dụng ở nhiều vùng.Loại C đóng vai trò quan trọng trong du lịch quốc tế do khả năng tương thích rộng rãi.

• Loại D - Loại D là phích cắm 3 chân tròn sắp xếp theo hình tam giác.Nó chủ yếu được sử dụng ở Ấn Độ, Nepal và một số nước châu Phi.So với Type C, nó hỗ trợ các thiết bị yêu cầu kết nối ổn định hơn.Phích cắm này thường được sử dụng ở những vùng có tiêu chuẩn điện cũ hơn.Thiết kế của nó cho phép nó xử lý các yêu cầu năng lượng vừa phải.Loại D vẫn quan trọng trong việc duy trì khả năng tương thích trong cơ sở hạ tầng khu vực của nó.

• Loại E - Loại E là phích cắm hai chân tròn có lỗ để cắm chân nối đất vào ổ cắm.Nó thường được sử dụng ở Pháp, Bỉ và Ba Lan.So với Loại C, nó bao gồm cơ chế nối đất để tăng thêm độ an toàn.Phích cắm này được sử dụng cho cả thiết bị có công suất thấp và trung bình.Điều quan trọng là duy trì các kết nối điện an toàn trong các hệ thống châu Âu.Loại E thường tương thích với ổ cắm Loại F.

• Loại F - Loại F hay còn gọi là phích cắm Schuko, có hai chân tròn có kẹp nối đất.Nó được sử dụng rộng rãi ở Đức, Tây Ban Nha và nhiều nước châu Âu.So với Loại E, nó sử dụng nối đất bên cạnh thay vì ghim.Phích cắm này thường được sử dụng cho các thiết bị có công suất cao hơn.Thiết kế mạnh mẽ của nó cung cấp một kết nối an toàn và ổn định.Loại F cần thiết trong hệ thống điện hiện đại của Châu Âu.

• Loại G - Loại G là phích cắm ba chân có các chân hình chữ nhật được bố trí theo hình tam giác.Nó được sử dụng ở Vương quốc Anh, Ireland và một số nước châu Á.So với các loại khác, nó có cấu trúc chắc chắn hơn và lớn hơn.Phích cắm này được sử dụng phổ biến trong cả thiết bị gia dụng và văn phòng.Điều quan trọng là đảm bảo kết nối chắc chắn và ổn định.Loại G được công nhận rộng rãi về độ bền của nó.

• Loại H - Loại H là phích cắm ba chân có các chân được sắp xếp theo hình tam giác độc đáo.Nó chủ yếu được sử dụng ở Israel và các vùng lân cận.So với Type C, nó có thiết kế khác biệt nên hạn chế khả năng tương thích.Phích cắm này được sử dụng trong cả môi trường dân cư và thương mại.Nó đảm bảo kết nối thích hợp trong hệ thống khu vực cụ thể của nó.Loại H rất quan trọng để duy trì an toàn điện được tiêu chuẩn hóa trong khu vực của nó.

• Loại I - Loại I là phích cắm có hai chân phẳng góc cạnh và đôi khi có một chân tiếp đất.Nó thường được sử dụng ở Úc, New Zealand và China.So với Loại A, thiết kế góc cạnh mang lại cảm giác vừa vặn an toàn hơn.Phích cắm này được sử dụng trong nhiều loại thiết bị điện.Nó hỗ trợ cả ứng dụng gia đình và công nghiệp.Loại I sử dụng tốt ở những vùng có hạ tầng điện lực hiện đại.

• Loại J - Loại J là phích cắm 3 chân có chân tròn, trong đó có chân tiếp đất.Nó chủ yếu được sử dụng ở Thụy Sĩ và Liechtenstein.So với Loại C, nó cung cấp thêm nối đất để đảm bảo an toàn.Ổ cắm này được sử dụng phổ biến ở cả gia đình và văn phòng.Nó đảm bảo kết nối điện ổn định và an toàn.Loại J rất quan trọng để duy trì các tiêu chuẩn an toàn cao trong khu vực của nó.

• Loại K - Loại K là phích cắm 3 chân có chân tròn và chân tiếp đất.Nó chủ yếu được sử dụng ở Đan Mạch và Greenland.So với Loại F, nó có cấu hình nối đất hơi khác.Phích cắm này được sử dụng cho cả thiết bị dân dụng và thương mại.Nó đảm bảo khả năng tương thích trong hệ thống điện của Đan Mạch.Loại K rất quan trọng để duy trì các tiêu chuẩn điện cục bộ.

• Loại L - Loại L là phích cắm có 3 chân tròn xếp thẳng hàng.Nó chủ yếu được sử dụng ở Ý và một số vùng ở Bắc Phi.So với Type C, nó hỗ trợ các ứng dụng hiện tại cao hơn.Phích cắm này được sử dụng trong cả thiết bị điện tử nhỏ và các thiết bị lớn hơn.Nó cung cấp một kết nối ổn định và nhất quán.Loại L rất quan trọng đối với hệ thống điện tiêu chuẩn của Ý.

• Loại M - Loại M là phiên bản lớn hơn của Loại D với ba chân tròn.Nó được sử dụng ở Nam Phi và một số nước lân cận.So với Loại D, nó được thiết kế cho các ứng dụng có công suất cao hơn.Phích cắm này thường được sử dụng trong các thiết bị hạng nặng.Kích thước lớn hơn của nó cho phép nó xử lý nhiều tải điện hơn.Loại M rất quan trọng đối với môi trường công nghiệp và năng lượng cao.

• Loại N - Loại N là phích cắm ba chân tròn được tiêu chuẩn hóa ở Brazil và Nam Phi.Nó được thiết kế để cải thiện tính an toàn và khả năng tương thích.So với Loại C, nó bao gồm nối đất để tăng cường bảo vệ.Phích cắm này được sử dụng trong cả thiết bị dân dụng và thương mại.Nó hỗ trợ các tiêu chuẩn điện hiện đại trong khu vực của nó.Loại N đóng vai trò quan trọng trong các hệ thống cơ sở hạ tầng mới hơn.

• Loại O - Loại O là phích cắm 3 chân tròn được sử dụng chủ yếu ở Thái Lan.Nó được thiết kế để hỗ trợ các hệ thống điện hiện đại trong khu vực.So với các loại phích cắm cũ, nó cung cấp các tính năng an toàn được cải thiện.Phích cắm này được sử dụng trong cả ứng dụng gia đình và thương mại.Nó đảm bảo khả năng tương thích với các tiêu chuẩn điện địa phương.Loại O rất quan trọng để hỗ trợ các hệ thống điện tiêu chuẩn hóa ở Thái Lan.

Điện áp và tần số của phích cắm đầu vào AC

Bộ điều hợp nguồn thường được thiết kế để hoạt động trong dải điện áp đầu vào rộng, thường là từ 100V đến 240V AC.Tính linh hoạt này cho phép các thiết bị được sử dụng ở các quốc gia khác nhau mà không cần nguồn điện riêng.Bộ chuyển đổi tự động điều chỉnh theo điện áp đầu vào để duy trì hiệu suất ổn định.Tính năng này đặc biệt quan trọng đối với các thiết bị điện tử hiện đại được sử dụng trên thị trường toàn cầu.Hỗ trợ điện áp rộng giúp ngăn ngừa hư hỏng do điện áp không phù hợp.Nó cũng cải thiện sự tiện lợi của việc sử dụng các thiết bị khi đi du lịch.

Ngoài điện áp, nguồn điện xoay chiều đầu vào còn hoạt động ở tần số tiêu chuẩn 50Hz hoặc 60Hz.Các giá trị tần số này biểu thị tần suất dòng điện thay đổi mỗi giây.Bộ điều hợp nguồn được thiết kế để xử lý cả hai tần số một cách hiệu quả mà không ảnh hưởng đến hiệu suất đầu ra.Điều này đảm bảo hoạt động ổn định bất kể tiêu chuẩn điện khu vực.Hỗ trợ cả hai loại tần số giúp tăng cường khả năng tương thích giữa các hệ thống điện khác nhau.Kết quả là hầu hết các bộ điều hợp hiện đại đều được thiết kế cho các điều kiện đầu vào phổ biến.

Phích cắm AC hai chân và ba chân

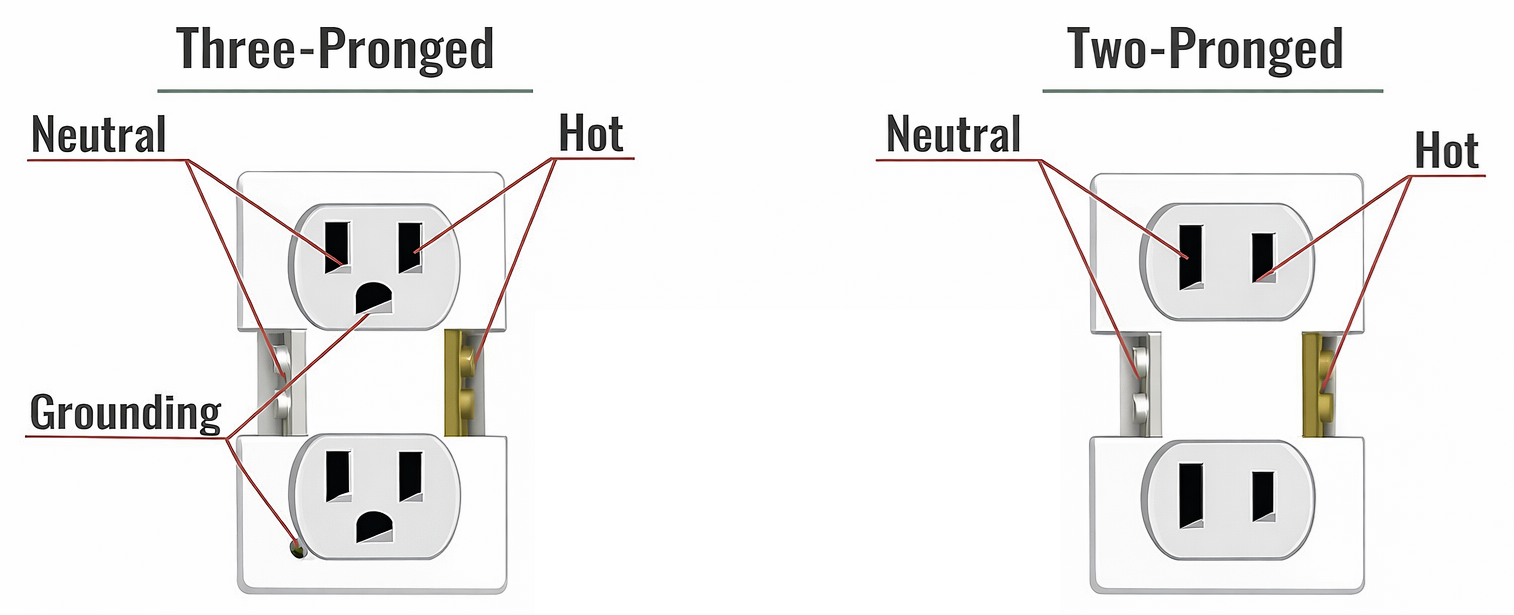

Hình 3. Cấu trúc phích cắm hai chân và ba chân

Phích cắm hai chân bao gồm hai tiếp điểm điện kết nối với dây sống và dây trung tính của nguồn điện.Chúng thường được sử dụng trong các thiết bị không cần nối đất để vận hành an toàn.Những phích cắm này có trọng lượng nhẹ và thiết kế đơn giản hơn nên phù hợp với các thiết bị điện tử nhỏ.Chúng thường được tìm thấy trong bộ sạc, đèn và các thiết bị tiêu thụ điện năng thấp.Phích cắm hai chân được sử dụng rộng rãi vì cấu trúc nhỏ gọn.Tuy nhiên, chúng cung cấp sự bảo vệ cơ bản và không bao gồm nối đất an toàn bổ sung.

Phích cắm ba chân có thêm một chân cắm chuyên dụng để nối đất, giúp tăng cường an toàn điện.Kết nối nối đất này giúp ngăn ngừa điện giật bằng cách dẫn dòng điện dư thừa xuống đất một cách an toàn.Những phích cắm này thường được sử dụng trong các thiết bị có yêu cầu nguồn điện cao hơn hoặc vỏ kim loại.Chúng cung cấp khả năng bảo vệ được cải thiện chống lại các sự cố về điện và đoản mạch.Phích cắm ba chân thường thấy trong các thiết bị như máy tính, tủ lạnh và thiết bị công nghiệp.Thiết kế của chúng đảm bảo hoạt động an toàn hơn trong môi trường điện đòi hỏi khắt khe.

Phích cắm AC cố định và có thể hoán đổi cho nhau

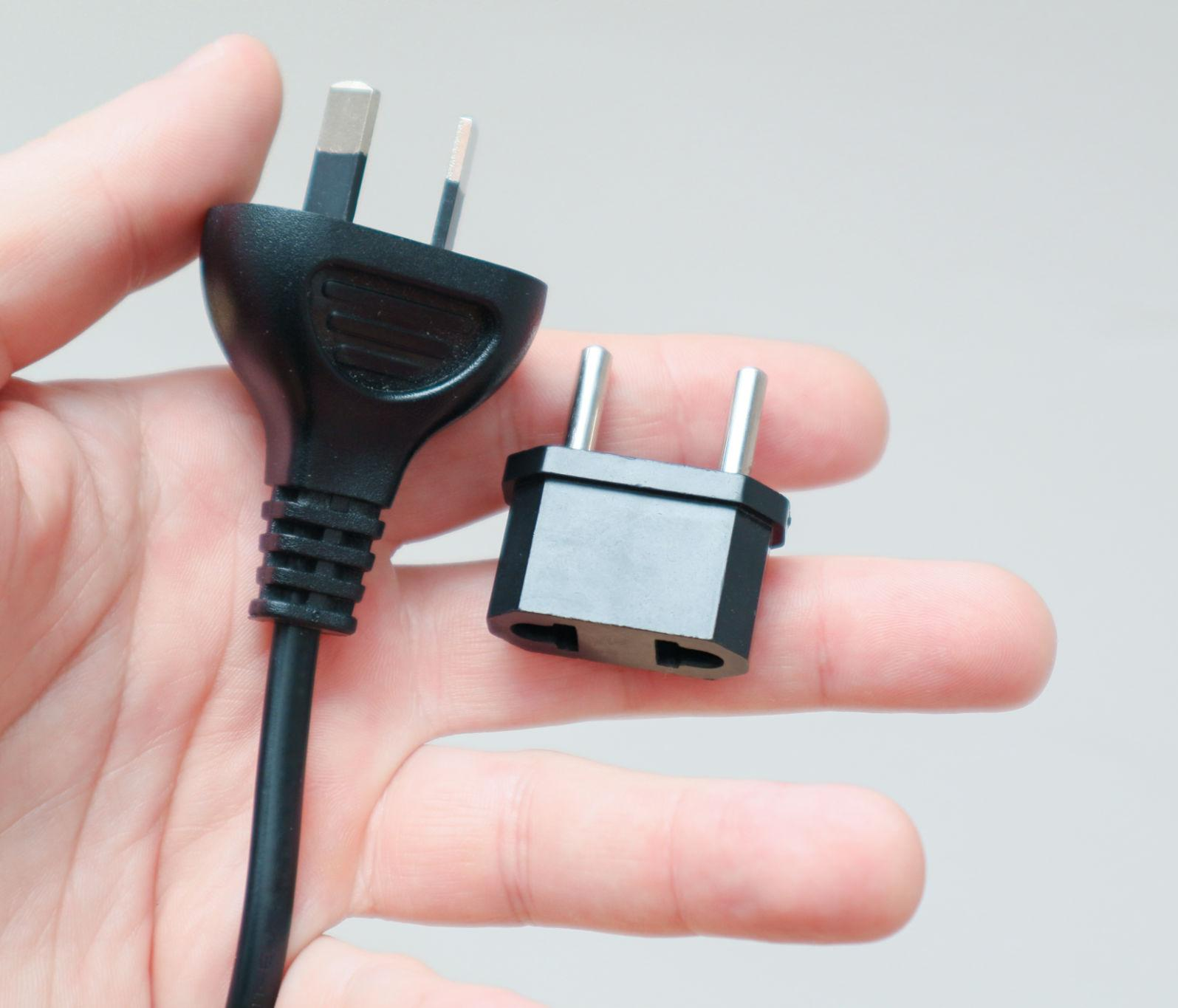

Hình 4. Thiết kế phích cắm cố định và có thể hoán đổi cho nhau

Phích cắm AC cố định được gắn vĩnh viễn vào bộ đổi nguồn và không thể tháo hoặc thay thế.Thiết kế này mang lại kết nối ổn định và bền bỉ cho nhu cầu sử dụng hàng ngày.Nó thường được sử dụng trong các bộ điều hợp được thiết kế cho một khu vực hoặc quốc gia cụ thể.Phích cắm cố định rất đơn giản và giảm nguy cơ kết nối lỏng lẻo.Chúng thường được ưu tiên cho các thiết bị cố định không thường xuyên di chuyển.Thiết kế này đảm bảo hiệu suất ổn định mà không cần thêm thành phần.

Mặt khác, phích cắm AC có thể hoán đổi cho phép hoán đổi các đầu phích cắm khác nhau tùy theo khu vực.Điều này làm cho chúng rất hữu ích cho các ứng dụng du lịch và quốc tế.Bạn có thể dễ dàng gắn loại phích cắm phù hợp cho các quốc gia khác nhau.Tính linh hoạt này giúp loại bỏ sự cần thiết của nhiều bộ điều hợp.Các hệ thống có thể hoán đổi cho nhau thường được sử dụng trong các bộ đổi nguồn đa năng.Chúng mang lại sự tiện lợi trong khi vẫn duy trì khả năng tương thích với các tiêu chuẩn điện khác nhau.

Đầu nối đầu ra DC là gì?

Đầu nối đầu ra DC là bộ phận cung cấp nguồn điện một chiều (DC) được điều chỉnh từ bộ đổi nguồn đến thiết bị điện tử.Chúng đóng vai trò là điểm kết nối cuối cùng giữa nguồn điện và thiết bị được cấp nguồn.Những đầu nối này đảm bảo rằng năng lượng điện chuyển đổi được truyền tải một cách hiệu quả và đáng tin cậy.Chức năng chính của chúng là cung cấp đầu ra ổn định phù hợp với yêu cầu nguồn điện của thiết bị.Đầu nối đầu ra DC rất quan trọng để cấp nguồn cho các thiết bị điện tử hiện đại như máy tính xách tay, bộ định tuyến và thiết bị di động.Chúng được thiết kế để duy trì kết nối an toàn và nhất quán trong quá trình hoạt động.Những đầu nối này cũng hỗ trợ vận hành an toàn bằng cách ngăn chặn tình trạng ngắt kết nối do vô tình.Thiết kế của chúng cho phép chúng vừa khít với các cổng đầu vào của thiết bị.Nếu không có đầu nối đầu ra DC, bộ đổi nguồn sẽ không thể cung cấp năng lượng hữu ích cho các thiết bị.

Các loại đầu nối DC phổ biến

Đầu nối thùng

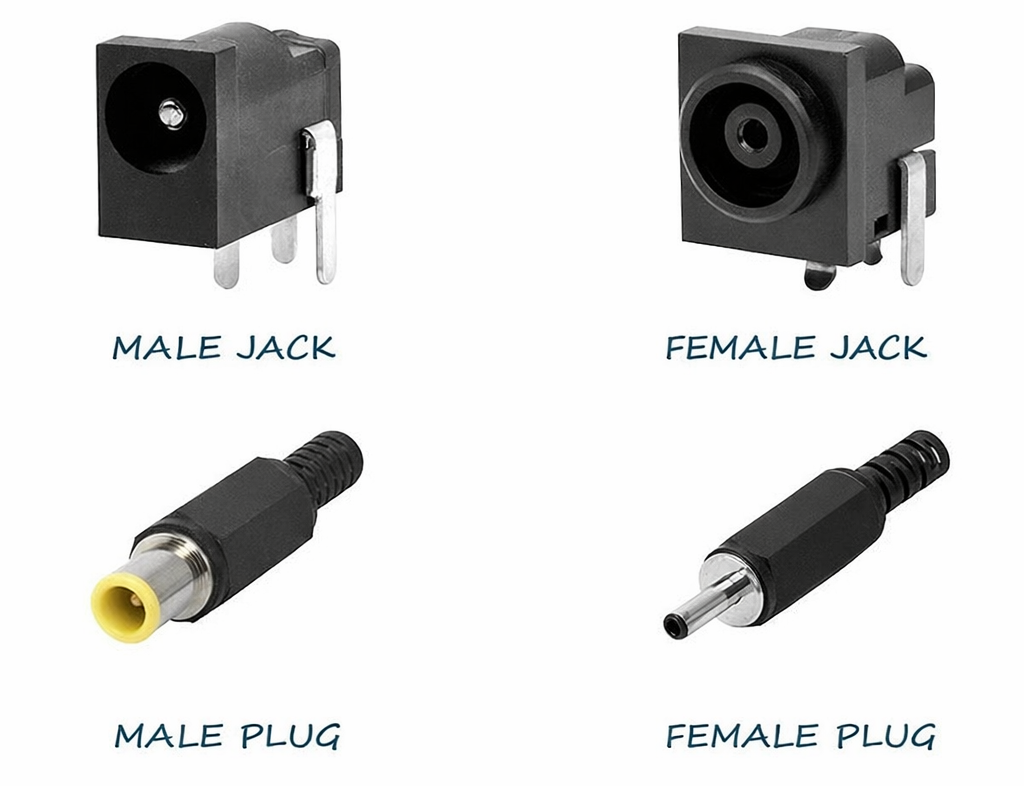

Hình 5. Các loại đầu nối thùng

Đầu nối thùng là đầu nối nguồn hình trụ thường được sử dụng trong các ứng dụng nguồn DC.Chúng bao gồm một ống bọc bên ngoài rỗng và một chốt bên trong mang dòng điện.Những đầu nối này được sử dụng rộng rãi trong các thiết bị như bộ định tuyến, hệ thống camera quan sát và các thiết bị điện tử nhỏ.Cấu trúc đơn giản của chúng cho phép dễ dàng kết nối và ngắt kết nối trong quá trình sử dụng.Đầu nối thùng được biết đến với độ tin cậy và hiệu suất ổn định.Chúng được thiết kế để cung cấp khả năng truyền tải điện ổn định với mức mất tín hiệu tối thiểu.Như minh họa trong hình, chúng có sẵn ở cả cấu hình nam và nữ để kết nối an toàn.

Đầu nối DIN

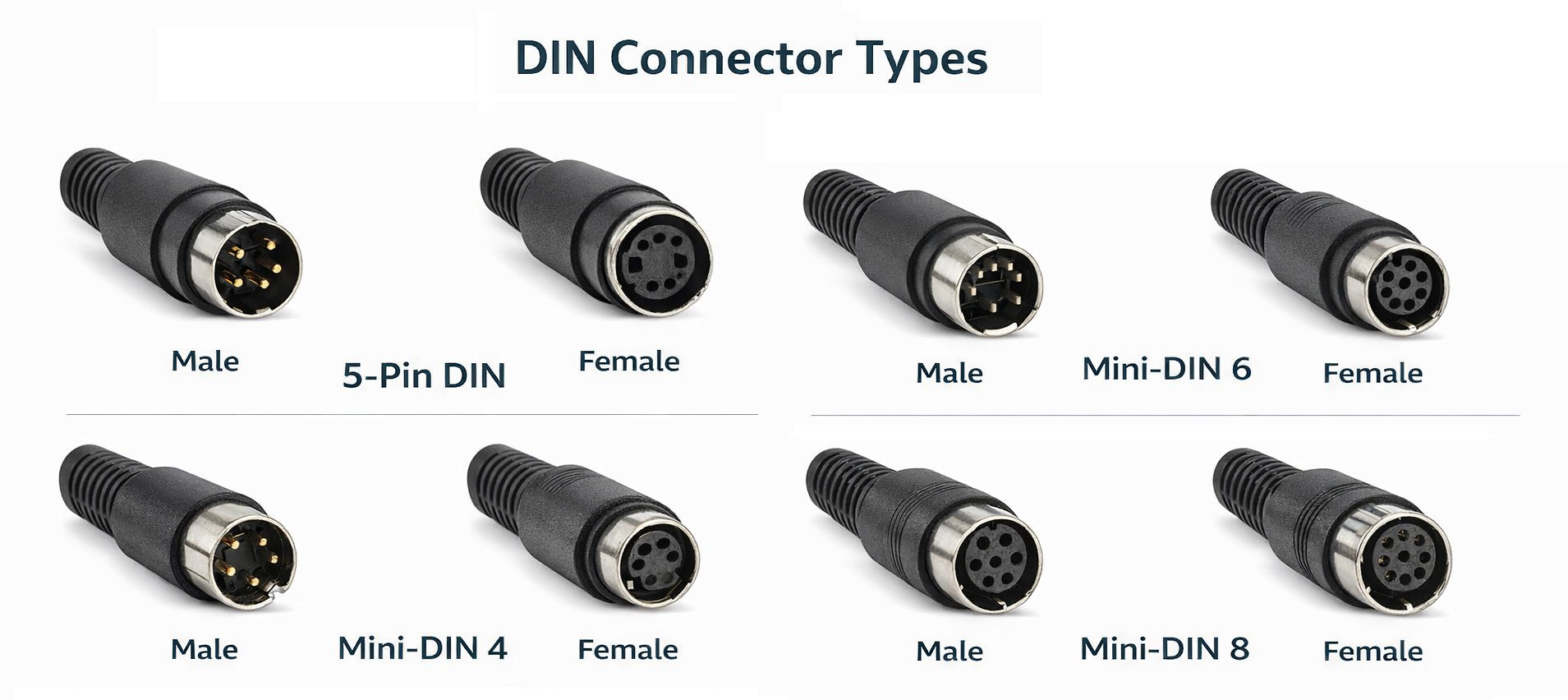

Hình 6. Các loại đầu nối DIN

Đầu nối DIN là đầu nối hình tròn có nhiều chân được sắp xếp theo mẫu tiêu chuẩn.Chúng thường được sử dụng trong các thiết bị điện tử chuyên dụng và các hệ thống cũ.Các đầu nối này hỗ trợ nhiều kết nối tín hiệu hoặc nguồn trong một giao diện duy nhất.Đầu nối DIN được biết đến với cơ chế khóa an toàn và căn chỉnh chốt chính xác.Chúng thường được sử dụng trong các thiết bị âm thanh, hệ thống công nghiệp và thiết bị liên lạc.Thiết kế của họ đảm bảo kết nối ổn định và có tổ chức.Hình minh họa các cấu hình chân khác nhau được sử dụng trong các loại đầu nối DIN khác nhau.

Đầu nối USB

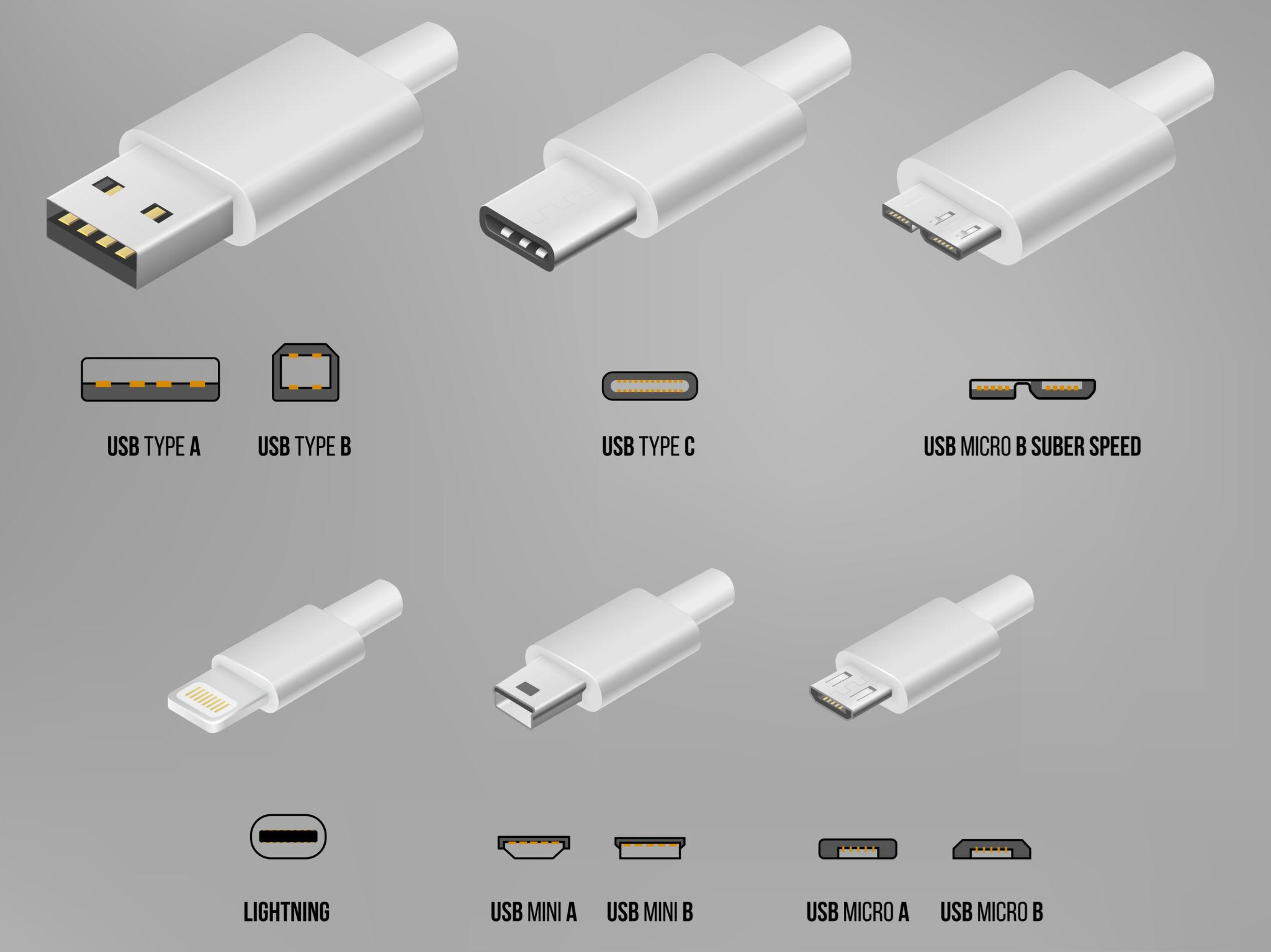

Hình 7. Các loại đầu nối USB

Đầu nối USB là các giao diện được tiêu chuẩn hóa được sử dụng cho cả việc cấp nguồn và truyền dữ liệu trong các thiết bị điện tử hiện đại.Chúng được sử dụng rộng rãi trong điện thoại thông minh, máy tính xách tay và các thiết bị cầm tay khác.Các đầu nối này được thiết kế để dễ sử dụng và có khả năng tương thích phổ quát.Đầu nối USB hỗ trợ truyền điện hiệu quả trên nhiều loại thiết bị.Thiết kế của chúng cho phép cắm và rút phích cắm thường xuyên mà không bị hư hỏng.Chúng đã trở thành loại đầu nối DC phổ biến nhất trong thiết bị điện tử.Như minh họa trong hình, các định dạng USB khác nhau được sử dụng tùy thuộc vào thiết bị và ứng dụng.

Sự khác biệt giữa phích cắm đầu vào AC và đầu ra DC

Khía cạnh	Phích cắm đầu vào AC	Đầu ra DC Đầu nối
Chức năng chính	Vẽ điện nguồn điện từ ổ cắm trên tường	Giao hàng chuyển đổi năng lượng sang các thiết bị điện tử
Loại điện	luân phiên đầu vào hiện tại (AC)	dòng điện trực tiếp (DC) đầu ra
Vị trí ở Hệ thống	Điểm vào của bộ đổi nguồn	Điểm thoát của bộ đổi nguồn
Tình trạng nguồn điện	Không được kiểm soát điện đến	Được quy định và đầu ra ổn định
Cơ sở tiêu chuẩn	Được xác định bởi tiêu chuẩn điện khu vực	Được xác định bởi yêu cầu thiết kế thiết bị
Vận hành Môi trường	Hộ gia đình hoặc ổ cắm tường công nghiệp	điện tử cổng đầu vào thiết bị
Khả năng tương thích Phạm vi	Giới hạn ở cửa hàng theo quốc gia cụ thể	Phù hợp với giao diện thiết bị cụ thể
Kết cấu Mục tiêu thiết kế	Chắc chắn và an toàn kết nối với nguồn điện lưới	Chính xác và kết nối ổn định với các thiết bị
Xử lý an toàn	Được thiết kế để quản lý đầu vào điện áp cao	Được thiết kế để duy trì đầu ra điện áp thấp an toàn
Hướng của Dòng điện	Từ bên ngoài nguồn vào bộ chuyển đổi	Từ bộ chuyển đổi sang thiết bị cuối
Điển hình ứng dụng	Cấp nguồn bộ điều hợp từ cơ sở hạ tầng	Cung cấp năng lượng đến thiết bị điện tử
Kết nối Giao diện	Đã cắm phích cắm vào ổ cắm	Đầu nối được cắm vào cổng thiết bị
Tính linh hoạt	Bị hạn chế bởi định dạng cắm khu vực	Thích ứng xuyên suốt các loại thiết bị khác nhau
thể chất Tích hợp	Tích hợp hoặc đầu cắm có thể tháo rời	Đã đính kèm với cáp đầu ra hoặc đầu bộ chuyển đổi
Vai trò hệ thống	Một phần quyền lực cơ sở hạ tầng đầu vào	Một phần của cung cấp năng lượng ở cấp độ thiết bị

Ứng dụng của các đầu nối bộ đổi nguồn khác nhau

1. Điện tử tiêu dùng

Đầu nối nguồn được sử dụng rộng rãi trong các thiết bị như điện thoại thông minh, máy tính xách tay và máy tính bảng.Chúng đảm bảo sạc ổn định và cung cấp năng lượng hiệu quả để sử dụng hàng ngày.Những đầu nối này hỗ trợ lối sống hiện đại phụ thuộc nhiều vào thiết bị điện tử cầm tay.Độ tin cậy của chúng ảnh hưởng trực tiếp đến hiệu suất và trải nghiệm của thiết bị.

2. Thiết bị mạng

Bộ định tuyến, modem và bộ chuyển mạch dựa vào đầu nối DC để hoạt động liên tục.Kết nối nguồn ổn định rất quan trọng để duy trì kết nối internet không bị gián đoạn.Những đầu nối này hỗ trợ thời gian hoạt động lâu dài mà không gặp sự cố.Độ bền của chúng rất quan trọng đối với cả mạng gia đình và văn phòng.

3. Thiết bị công nghiệp

Máy công nghiệp sử dụng các đầu nối chuyên dụng để cung cấp điện ổn định và an toàn.Các đầu nối này được thiết kế để xử lý các môi trường đòi hỏi khắt khe và sử dụng liên tục.Chúng đảm bảo hoạt động đáng tin cậy của các hệ thống tự động hóa và bộ điều khiển.Hiệu suất của họ là tuyệt vời trong quá trình sản xuất và sản xuất.

4. Hệ thống âm thanh và video

Đầu nối được sử dụng trong bộ khuếch đại, loa và thiết bị đa phương tiện để cung cấp nguồn điện ổn định.Chúng giúp duy trì hiệu suất ổn định trong hệ thống giải trí.Kết nối đáng tin cậy ngăn chặn tình trạng gián đoạn trong quá trình phát lại âm thanh hoặc video.Những đầu nối này được sử dụng cho cả thiết lập tại nhà và chuyên nghiệp.

5. Thiết bị y tế

Thiết bị y tế phụ thuộc vào đầu nối nguồn chắc chắn để vận hành an toàn.Những đầu nối này đảm bảo chức năng liên tục của các thiết bị chăm sóc sức khỏe.Độ tin cậy là cần thiết để tránh lỗi hệ thống trong quá trình sử dụng.Chúng đóng vai trò duy trì sự an toàn cho bệnh nhân và độ chính xác của thiết bị.

6. Hệ thống ô tô và di động

Đầu nối nguồn được sử dụng trong các thiết bị điện tử trên xe và hệ thống điện cầm tay.Chúng hỗ trợ các thiết bị như thiết bị GPS, camera hành trình và bộ sạc di động.Các đầu nối này phải chịu được chuyển động và các điều kiện khác nhau.Thiết kế của chúng đảm bảo cung cấp năng lượng ổn định trong môi trường di động.

Kết luận

Phích cắm bộ đổi nguồn đảm bảo truyền năng lượng đáng tin cậy bằng cách kết nối các thiết bị với nguồn điện và cung cấp đúng loại điện.Phích cắm đầu vào AC khác nhau tùy theo khu vực và thiết kế, trong khi đầu nối đầu ra DC cung cấp nguồn điện ổn định phù hợp với các thiết bị cụ thể.Các tính năng như khả năng tương thích điện áp, nối đất và thiết kế có thể hoán đổi cho nhau sẽ cải thiện tính an toàn và khả năng sử dụng.Hiểu các thành phần này giúp đảm bảo lựa chọn phù hợp, khả năng tương thích và hoạt động hiệu quả trên các ứng dụng khác nhau.
