CPLD giải thích: Hướng dẫn về các thiết bị logic có thể lập trình

Trong thế giới động của thiết kế điện tử, các thiết bị logic lập trình phức tạp (CPLD) nổi bật như các công cụ linh hoạt, kết hợp liền mạch khả năng thích ứng, độ chính xác và hiệu quả.Các thiết bị này đã được cách mạng hóa thiết kế mạch bằng cách giới thiệu các tế bào vĩ mô có thể lập trình và ma trận kết nối chiếm ưu thế, cho phép tạo ra các hàm logic phức tạp với độ tin cậy đáng chú ý.Từ khi thành lập vào những năm 1980 cho đến vai trò chính của họ trong các ngành công nghiệp hiện đại như mạng, ô tô và hàng không vũ trụ, CPLD đã chứng minh điều kiện cần thiết cho bạn tìm kiếm cả tính linh hoạt và hiệu suất.Bài viết này đào sâu vào hành trình của CPLD, các tính năng đặc biệt của chúng, các ứng dụng thực tế và các phương pháp lập trình làm cho chúng trở thành nền tảng trong thiết kế logic kỹ thuật số.

Danh mục

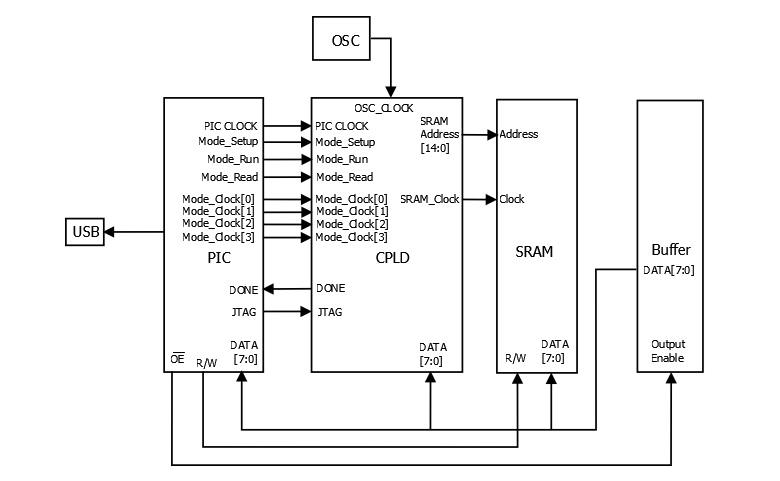

Tổng quan về CPLD

Trong sự thống trị của các thiết bị logic lập trình phức tạp (CPLD), người ta phát hiện ra một tấm thảm tinh vi của các tế bào vĩ mô logic có thể lập trình, đan xen thông qua một ma trận kết nối thống trị.Các dòng đơn vị Macro Cell (MC) và đầu vào/đầu ra (I/O) này cho phép bạn thiết kế khéo léo các mạch, cấu hình các cấu trúc cho các chức năng duy nhất.Không giống như các thiết bị bị bối rối bởi thời gian kết nối phức tạp của chúng, CPLD sử dụng dây kim loại bất động.Đặc tính này ban cho họ một hành vi đồng hồ nhất quán và có thể đoán trước, làm cho dự đoán thời gian đáng tin cậy và chính xác hơn.

Hành trình và việc sử dụng

Những năm 1970 đã báo trước sự ra đời của các thiết bị logic có thể lập trình (PLD), thúc đẩy một động thái hướng tới các đơn vị vĩ mô có thể lập trình.Sự thay đổi này đã giới thiệu sự linh hoạt thiết kế rộng rãi, khiến chúng khác biệt với các mạch kỹ thuật số tĩnh, mặc dù tiện ích của chúng ban đầu bị hạn chế với các mạch đơn giản hơn.Sự ra đời của CPLD vào giữa những năm 1980 đã cách mạng hóa cảnh quan này, mở đường cho các thiết kế mạch phức tạp.Kể từ đó, họ đã dệt mình vào kết cấu của các ngành công nghiệp như mạng, điện tử ô tô, gia công CNC và hệ thống hàng không vũ trụ.Bạn có thể hồi tưởng về cách các CPLD đơn giản hóa các quá trình đã từng yêu cầu lao động thủ công tỉ mỉ, đánh dấu một bước nhảy vọt đáng chú ý về hiệu quả.

Chất lượng đặc biệt của CPLDS

CPLD phân biệt bản thân thông qua lập trình thích ứng, tích hợp rộng rãi, khả năng phát triển Swift và khả năng ứng dụng trên phạm vi rộng, cùng với chi phí sản xuất kinh tế.Họ thu hút những người có kinh nghiệm phần cứng tối thiểu, phục vụ như các sản phẩm đáng tin cậy và an toàn mà không cần thử nghiệm toàn diện.Là một minh chứng cho năng lực của họ trong các thiết kế mạch quy mô lớn, CPLD đóng vai trò chính trong phát triển nguyên mẫu và phục vụ chạy dưới 10.000 đơn vị, thể hiện năng lực hữu ích cho bạn.Sự lão luyện mà CPLD điều chỉnh để phát triển nhu cầu dự án thường khiến họ đánh giá cao, nhấn mạnh tính linh hoạt thực tế của chúng trong môi trường động.

Phương pháp ứng dụng

Các mạch tích hợp này cho phép bạn xây dựng các chức năng logic phù hợp với nhu cầu của chúng bằng cả hai ngôn ngữ mô tả sơ đồ và phần cứng trên các nền tảng phát triển.Chẳng hạn, trong việc thiết kế một máy trả lời, sơ đồ và mô tả phần cứng được chuẩn bị và biên dịch trên máy tính.Sử dụng cáp tải xuống, mã được chuyển sang CPLD cho lập trình trong hệ thống, bao gồm các thiết kế thử nghiệm, khắc phục sự cố và tăng cường.Các thiết kế được chế tạo thành công sau đó được sản xuất hàng loạt bằng cách sao chép chip CPLD.Trong các dự án như hệ thống đèn giao thông, việc lặp lại quá trình thiết kế trở nên cần thiết, tương tự như xây dựng lại một ngôi nhà để khôi phục lại sự mới mẻ của nó.Phương pháp lặp đi lặp lại này thường đặt nền tảng để làm chủ, tăng cường cả kỹ năng và sự tự tin.

Biến thể hàng đầu

Trong suốt những năm qua, các công ty như Altera, Lattice và Xilinx đã tiết lộ các dòng CPLD nổi bật.Các ví dụ đáng chú ý bao gồm Altera's EPM7128S, Lattice's LC4128Vvà Xilinx's XC95108 .Những mô hình này đã tìm thấy vai trò nổi bật trên các ứng dụng toàn cầu khác nhau.Những người đã có đặc quyền làm việc với các sản phẩm riêng biệt này thường nhận xét về sự khác biệt tinh tế nhưng mạnh mẽ để tối ưu hóa các chức năng cụ thể.Điều này phản ánh một quá trình lựa chọn tốt bị ảnh hưởng bởi các nhu cầu dự án cụ thể, trong đó mỗi biến thể nắm giữ sự hấp dẫn độc đáo của nó.

Nhận dạng và phân loại FPGA và CPLD

Diện mạo	CPLD	FPGA
Hình thành hành vi logic	Hình thức hành vi logic bằng cấu trúc thuật ngữ sản phẩm. Ví dụ: Sê -ri mạng ISPLSI, sê -ri Xilinx XC9500, Altera Max7000s sê -ri, sê -ri Mach Lattice	Hình thức hành vi logic bằng phương pháp tra cứu bảng. Ví dụ: Sê -ri Xilinx Spartan, Altera Flex10K, Sê -ri ACEX1K
Sự phù hợp	Thích hợp cho các thuật toán và logic tổ hợp, hoạt động Tốt hơn với các yếu tố kích hoạt hạn chế và các điều khoản sản phẩm phong phú	Phù hợp cho logic tuần tự, hoạt động tốt hơn với cấu trúc giàu các yếu tố kích hoạt
Độ trễ thời gian	Cấu trúc nối dây liên tục cung cấp đồng nhất và Độ trễ thời gian có thể dự đoán được	Cấu trúc nối dây phân đoạn dẫn đến thời gian không thể đoán trước Sự chậm trễ
Lập trình linh hoạt	Các mạch nội bộ cố định được sửa đổi để lập trình. Lập trình cấp khối logic được sử dụng	Dây nội bộ được sửa đổi để lập trình.Logic Lập trình cấp cổng cho phép linh hoạt hơn
Tích hợp	Tích hợp thấp hơn so với FPGA	Tích hợp cao hơn với cấu trúc nối dây phức tạp hơn và Thực hiện logic
Dễ sử dụng	Dễ dàng sử dụng với lập trình thông qua E2Prom hoặc FastFlash. Không cần chip bộ nhớ ngoài	Yêu cầu bộ nhớ ngoài để lưu trữ lập trình thông tin, dẫn đến việc sử dụng phức tạp hơn
Tốc độ và khả năng dự đoán	Tốc độ nhanh hơn và dự đoán thời gian tốt hơn do kết nối gộp giữa các khối logic	Tốc độ chậm hơn và thời gian ít dự đoán hơn do Lập trình cấp cổng và kết nối phân tán
Công nghệ lập trình	Sử dụng lập trình bộ nhớ E2Prom hoặc Flash.Dữ liệu lập trình được giữ lại khi hệ thống được cung cấp tắt.Hỗ trợ lập trình trên một lập trình viên hoặc trong hệ thống	Dựa trên lập trình SRAM.Dữ liệu lập trình bị mất khi Hệ thống được cung cấp năng lượng và phải được tải lại.Hỗ trợ động cấu hình
Tính bảo mật	Cung cấp bảo mật tốt hơn	Cung cấp bảo mật thấp hơn
Tiêu thụ năng lượng	Nói chung là mức tiêu thụ năng lượng cao hơn, đặc biệt là với Tích hợp cao hơn	Mức tiêu thụ năng lượng thấp hơn so với CPLD

Ngôn ngữ lập trình của CPLD

Phân tích cách các thiết bị logic lập trình (CPLD) được lập trình phức tạp là một nền tảng trong việc chế tạo các giải pháp phần cứng linh hoạt.Các phương pháp lịch sử để lập trình CPLD đã dựa vào sơ đồ thang hoặc ngôn ngữ mô tả phần cứng (HDL), với Verilog HDL và VHDL là những lựa chọn chiếm ưu thế.Ngôn ngữ được chọn có thể định hình cả chiến lược thiết kế và hiệu quả hoạt động của việc triển khai.

• Verilog HDL: Verilog HDL được trân trọng vì cú pháp đơn giản và khả năng mô phỏng mạnh mẽ, phản ánh các phương pháp được sử dụng trong thiết kế logic kỹ thuật số.Tích hợp của nó với các công cụ tự động hóa thiết kế điện tử (EDA) cho phép bạn tiến hành tổng hợp và mô phỏng một cách liền mạch.Cú pháp giống như C của Verilog đã được quan sát để hạ thấp hàng rào để vào cho những người có nền tảng lập trình, thúc đẩy hành trình từ thiết kế đến triển khai trên một loạt các lĩnh vực công nghiệp.

• Vhdl: VHDL cung cấp một tùy chọn công phu và biểu cảm hơn cho lập trình HDL.Nó thường là sự lựa chọn cho các dự án đòi hỏi tài liệu tỉ mỉ và kiểm tra loại nghiêm ngặt, các đặc điểm có giá trị trong ngành hàng không vũ trụ và quốc phòng.Bạn có thể lưu ý rằng mặc dù sự phức tạp tiềm năng của VHDL trong các dự án nhỏ hơn, cấu trúc kỷ luật của nó hỗ trợ việc tạo ra các thiết kế đặc biệt đáng tin cậy, một điều cần thiết trong môi trường nơi an toàn chiếm ưu thế.
