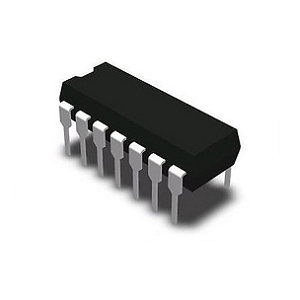

CD4073: IC 3 đầu vào và cổng giải thích

Hướng dẫn này khám phá CD4073, mạch tích hợp ba đầu vào và cổng, nổi tiếng về tính linh hoạt và hiệu quả của nó trong các thiết bị điện tử hiện đại.Nó xem xét vai trò của CD4073 trong các mạch logic kỹ thuật số bằng cách phá vỡ các cấu hình, hoạt động và ứng dụng GATE của nó.

Danh mục

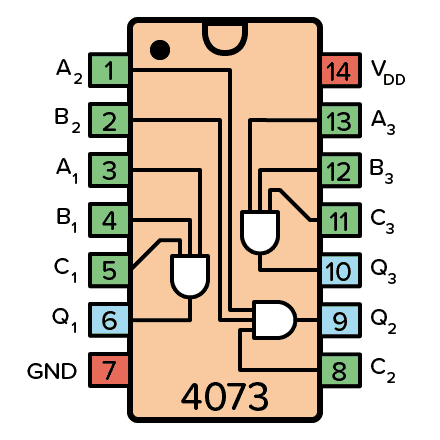

Cấu hình pin của ic 4073

Tên pin	Số pin số	Kiểu	Sự miêu tả
Vdd	14	Quyền lực	Điện áp cung cấp (+3 đến +15V)
GND	7	Quyền lực	Mặt đất (0V)
A1 đến A3	1, 3, 13	Đầu vào	Đầu vào A của ba và cổng
B1 đến B3	2, 4, 12	Đầu vào	Đầu vào B của ba và cổng
C1 đến C3	5, 8, 11	Đầu vào	Đầu vào C của ba và cổng
Q1 đến Q3	6, 9, 10	Đầu ra	Đầu ra từ ba và cổng

Tổng quan về 3 đầu vào và cổng

Một cổng 3 đầu vào và cổng chỉ cung cấp đầu ra cao khi cả ba đầu vào, được gọi là A, B và C được đặt thành cao.Hiểu điều này đòi hỏi phải kiểm tra bảng sự thật, trong đó cung cấp một màn hình chi tiết về các kết hợp đầu vào minh họa luồng logic để chủ yếu tạo ra một sản lượng thấp.Chỉ với tất cả các đầu vào ở mức cao, mạch mới tạo ra một đầu ra cao, thể hiện kiểm tra phức tạp cần thiết trong các kịch bản đòi hỏi phải thực hiện điều kiện nghiêm ngặt cho một kết quả mong muốn xảy ra.

Nhập a	Đầu vào b	Đầu vào c	Đầu ra q
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	0
1	1	0	0
1	1	1	1

Chức năng và việc sử dụng CD4073

Thiết lập ban đầu và kết nối

Để bắt đầu triển khai CD4073, bắt đầu bằng cách kết nối VDD với nguồn điện áp ổn định và tích cực, trong khi đảm bảo GND được liên kết an toàn với mặt đất.Bước này đóng vai trò là xương sống cho hoạt động phù hợp của mạch tích hợp.Nên kiểm tra kỹ các kết nối này để phá vỡ mọi sự khác biệt tiềm năng có thể phát sinh từ các vấn đề quyền lực.

Quản lý đầu vào và tín hiệu

Các đầu vào, được dán nhãn A, B và C, sẽ được kết nối với các tín hiệu kỹ thuật số phản ánh chính xác các điều kiện đang được kiểm tra.Việc lựa chọn tín hiệu kỹ thuật số giữ một tác động vì nó có trước logic và hành vi được xử lý bởi CD4073.Bỏ qua hoặc giám sát, chẳng hạn như kết nối đi lạc hoặc tiếng ồn, có thể đưa ra lỗi, làm phức tạp các hoạt động logic.

Sử dụng đầu ra và tích hợp mạch

Các đầu ra cổng, thường được biểu diễn dưới dạng Q, hoạt động như các chỉ số giao điểm logic của đầu vào A, B và C. Tích hợp các đầu ra này vào các hoạt động mạch tiếp theo có thể cung cấp giá trị to lớn.Tích hợp chiến lược thường được hướng dẫn bởi các kịch bản trong quá khứ trong đó tối ưu hóa hiệu quả mạch dẫn đến các cải tiến hiệu suất đáng chú ý.

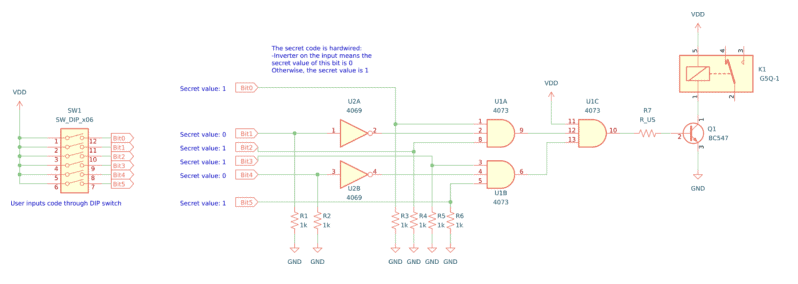

Mạch ứng dụng CD4073

Mạch tích hợp CD4073 là một thành phần quan trọng để xây dựng hệ thống khóa mã an toàn để xác minh mã nhị phân 6 bit, chẳng hạn như 101101. Hệ thống này sử dụng và cổng trong CD4073 để xác nhận độ chính xác của mã đầu vào.Không phải các cổng từ IC như CD4069BE được sử dụng để điều chỉnh các mức logic, đảm bảo đầu vào được giải thích chính xác bởi mạch.Trình tự thích hợp và điều chỉnh logic đầu vào là cần thiết cho hệ thống để hoạt động một cách đáng tin cậy.

Một số thành phần là chìa khóa để lắp ráp mạch.Một rơle được sử dụng để kiểm soát các thiết bị bên ngoài, trong khi CD4073BE xử lý các hoạt động và cổng và CD4069BE không cung cấp các hoạt động cổng.Một công tắc nhúng 6 vị trí được sử dụng để nhập mã nhị phân và các điện trở được đưa vào để điều chỉnh lưu lượng hiện tại.Một bóng bán dẫn NPN, chẳng hạn như BC547, được sử dụng để cung cấp năng lượng cho rơle và đảm bảo hoạt động đúng.

Rơle được kích hoạt bởi bóng bán dẫn, khuếch đại dòng điện nhỏ từ công tắc nhúng để điều khiển rơle.Điều này cho phép mạch điều chỉnh các thiết bị bên ngoài như báo động bảo mật hoặc khóa cửa, tăng cường bảo mật tổng thể.Việc lựa chọn và sai lệch đúng cách của bóng bán dẫn được yêu cầu để tránh các lỗi mạch.Điều này cho thấy tầm quan trọng của việc cân bằng logic kỹ thuật số với kiểm soát tương tự, vì sự tương tác cẩn thận của họ xác định sự thành công hay thất bại của các ứng dụng phần cứng.

CD4073 thay thế và tương đương

• Cũng được dán nhãn là NTE4073, MC14073Thì HCF4073Thì TC4073Thì Hef4073.

• Các biến thể như "CD4073be"Cho biết sự khác biệt của nhà sản xuất hoặc công nghệ.

• 74hc11: Một bộ ba 3 đầu vào và cổng IC.

Datasheets

Datasheets CD4073be:

Bộ vật liệu 30/tháng 3/2017.pdf

CD4073B/81B/82B Các loại.pdf
