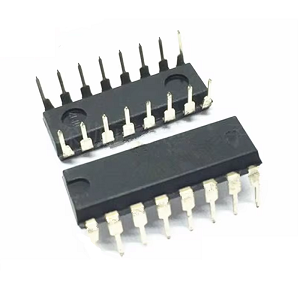

CD4014 IC: Thanh ghi thay đổi 8 bit với các đầu vào song song

Hướng dẫn này khám phá CD4014, một mạch tích hợp CMOS có khả năng thích ứng cao được biết đến với chức năng đăng ký dịch chuyển 8 bit, hỗ trợ cả đầu vào dữ liệu nối tiếp và song song.Nổi tiếng về tính linh hoạt của nó trong một loạt các ứng dụng logic kỹ thuật số, CD4014 có hiệu quả trong các kịch bản yêu cầu xử lý dữ liệu hiệu quả và chuyển giao hợp lý, đặc biệt là trong các hệ thống nhỏ gọn trong đó giảm sử dụng PIN là ưu tiên.Từ một cái nhìn tổng quan về các cấu hình PIN của nó đến các ứng dụng và các tùy chọn thay thế, bài viết này cung cấp một bài kiểm tra chuyên sâu về việc tận dụng CD4014 cho các thiết kế điện tử sáng tạo và quản lý dữ liệu được tối ưu hóa.

Danh mục

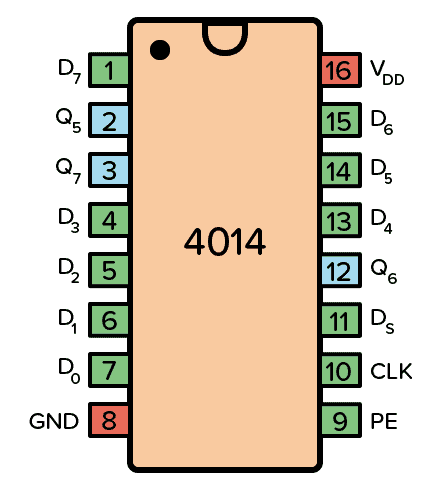

Cấu hình pin của ic 4014

Tên pin	Số pin số	Kiểu	Sự miêu tả
Vdd	16	Quyền lực	Điện áp cung cấp (+3 đến +15V)
GND	8	Quyền lực	Mặt đất (0V)
D0-D7	1, 4, 5, 6, 7, 13, 14, 15	Đầu vào	Các chân đầu vào dữ liệu song song
Q5, Q6, Q7	2, 3, 12	Đầu ra	Đầu ra được đệm từ ba bit cuối cùng
Thể dục	9	Đầu vào	Cho phép song song
Cp	10	Đầu vào	Pin đồng hồ để đồng bộ hóa đầu vào
DS	11	Đầu vào	Pin đầu vào nối tiếp

Việc sử dụng IC 4014

Để bắt đầu sử dụng IC 4014, hãy bắt đầu bằng cách kết nối cẩn thận VDD với thiết bị đầu cuối tích cực của nguồn năng lượng của bạn và GND với thiết bị đầu cuối âm.IC này hoạt động trong phạm vi công suất từ ​​3V đến 15V, tuy nhiên các mô hình cụ thể có thể mở rộng lên tới 20V.Nên kiểm tra bảng dữ liệu để biết các chi tiết điện chính xác, điều chỉnh khả năng tương thích với thiết lập duy nhất của bạn.Phạm vi điện áp được chọn ảnh hưởng trực tiếp đến tính toàn vẹn hoạt động và chức năng ổn định của thiết bị.

Bắt đầu tải dữ liệu song song bằng cách chuyển mã pin Bật song song (PE) thành trạng thái cao.Kết nối các đầu vào dữ liệu đã chọn của bạn trên các chân dữ liệu song song được đánh dấu D0 với D7.Một tín hiệu cạnh tăng được áp dụng cho pin CLK thu thập dữ liệu dự định vào thanh ghi.Các phản chiếu giai đoạn chuẩn bị này đặt một nhóm về một thực tiễn phối hợp tốt, trong đó vai trò và đồng bộ hóa là vô cùng quan trọng.

Bắt đầu dịch chuyển dữ liệu bằng cách chuyển mã PE sang trạng thái thấp.Mỗi xung CLK tăng thay đổi dữ liệu tăng dần.Trong chế độ này, pin DS phục vụ cho đầu vào dữ liệu nối tiếp, tạo điều kiện xử lý dữ liệu linh hoạt.Chức năng này trở nên có lợi đáng chú ý khi cần chuyển đổi dữ liệu chất lỏng, đảm bảo tổ chức hiệu quả và phân loại các tín hiệu kỹ thuật số.

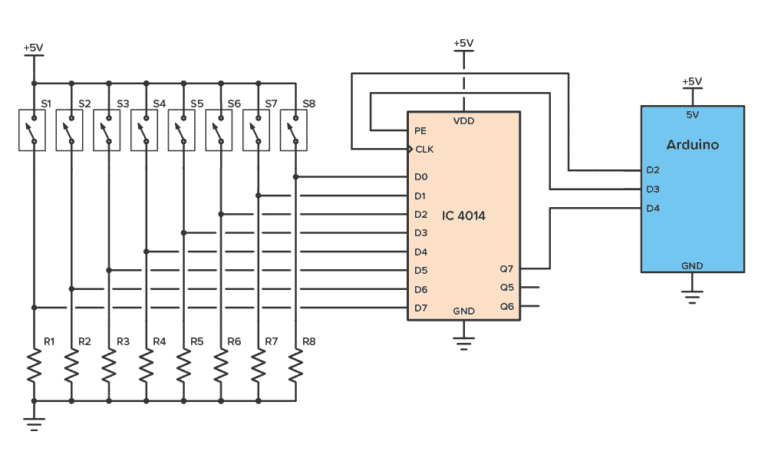

Mạch ứng dụng của CD4014

Các CD4014 Đăng ký thay đổi là một công cụ thực tế để đọc các trạng thái tối đa tám công tắc chỉ bằng ba chân vi điều khiển, chẳng hạn như với Arduino.Điều này làm cho nó trở nên lý tưởng cho các dự án nơi tính khả dụng của pin, vì nó mở rộng hiệu quả công suất đầu vào mà không cần phần cứng thêm.Mạch hoạt động bằng cách chụp các trạng thái của tất cả các công tắc được kết nối và gửi dữ liệu này đến vi điều khiển một chút một.CD4014 sử dụng chuyển đổi song song sang nối tiếp, cho phép bạn theo dõi nhiều công tắc trong khi giữ cho dây đơn giản và nhỏ gọn.

Để thiết lập nó, hãy kết nối chân ARDUINO từ D3 với mã PIN Bật song song (PE) của CD4014, PIN D2 với chân đồng hồ (CLK) và D4 với chân đầu ra dữ liệu (Q).D3 kích hoạt chốt để chụp trạng thái chuyển đổi, D2 gửi các xung đồng hồ để chuyển các trạng thái thành đầu ra và D4 đọc dữ liệu theo tuần tự.Mỗi xung đồng hồ chuyển trạng thái chuyển đổi tiếp theo sang chân đầu ra, cho phép Arduino đọc tất cả tám công tắc một lần.Cách tiếp cận này là hiệu quả và tiết kiệm cả không gian và tài nguyên.Bằng cách sử dụng CD4014, bạn có thể quản lý nhiều đầu vào với việc sử dụng I/O tối thiểu, đơn giản hóa thiết kế của bạn và giảm độ phức tạp của hệ thống dây điện.Nó là một giải pháp nhỏ gọn và đáng tin cậy cho các dự án yêu cầu giám sát chính xác trạng thái chuyển đổi.

Tương đương CD4014 và các lựa chọn thay thế

Tương đương

• NTE4014

• MC14014

• HCF4014

• HEF4014

• CD4014be

Lựa chọn thay thế

• 74HC165

• 74HC166

• 74HC198

Biểu dữ liệu

Datasheets CD4014Be:
