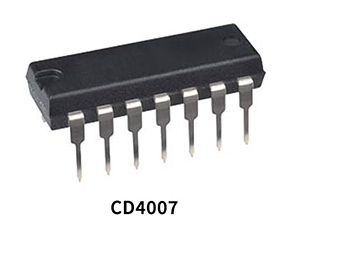

Biến tần CMOS CD4007

CD4007 là một mạch tích hợp đa năng (IC) tích hợp một cặp bóng bán dẫn MOSFET bổ sung kép và giai đoạn biến tần, làm cho nó trở thành một tài sản có giá trị trong cả thiết kế mạch tương tự và kỹ thuật số.Cấu hình linh hoạt và đặc điểm hiệu suất mạnh mẽ của nó cho phép nó được sử dụng rộng rãi trên các ứng dụng khác nhau.Trong bài viết này, chúng tôi sẽ đào sâu vào các khía cạnh cơ bản của CD4007, bao gồm các tính năng chính, các tính năng chính và các ứng dụng thực tế.Ngoài ra, chúng tôi sẽ cung cấp những hiểu biết sâu sắc về việc sử dụng thực tế, cân nhắc sản xuất và tổng quan chi tiết về bảng dữ liệu của nó, cung cấp một hướng dẫn toàn diện để bạn sử dụng IC này một cách hiệu quả trong các thiết kế của bạn.

Danh mục

Hiểu IC CD4007

Các CD4007 Mạch tích hợp (IC) là một cơ sở trong các thiết bị điện tử đương đại do thành phần của ba cặp bóng bán dẫn MOS kênh N và kênh P bổ sung.Các cặp bóng bán dẫn này cung cấp tính linh hoạt đáng chú ý, vì chúng có thể được sử dụng trong cả hai cấu hình loạt và shunt, cung cấp các giải pháp phù hợp cho các nhu cầu thiết kế mạch khác nhau.Hơn nữa, các giao diện CD4007 dễ dàng với một số loại thiết bị.

• CMO (chất tạo điều trị oxit kim loại bổ sung)

• NMO (NMO (N-kênh-kênh-oxit-semiantor)

• TTL (logic transistor-transistor)

CD4007 phát sáng trong các kịch bản đòi hỏi sự phân tán nhiệt thấp và khả năng miễn dịch tiếng ồn đáng kể.Nó một cách chuyên nghiệp quản lý các mức điện áp, giữ chúng giữa điện áp cung cấp (VDD) và mặt đất (VSS) trong biên độ hẹp 0,3V.Điều khiển điện áp chính xác này là công cụ trong các ứng dụng ưu tiên giảm thiểu mất điện và tính toàn vẹn tín hiệu duy trì.

Bảo vệ kiên định của IC đối với phóng điện tĩnh điện (ESD) là một thuộc tính đáng chú ý khác.Phân tích các tác động bất lợi của ESD đối với các thành phần điện tử, CD4007 được trang bị điốt kẹp giữa cống điện áp (VD) và mặt đất (VSS).Các điốt này nhanh chóng hấp thụ các gai điện áp đột ngột, bảo vệ các đầu vào khỏi tĩnh điện, một tính năng chính cho các thành phần thường xuyên tiếp xúc với các điều kiện tĩnh thay đổi trong quá trình xử lý và hoạt động.

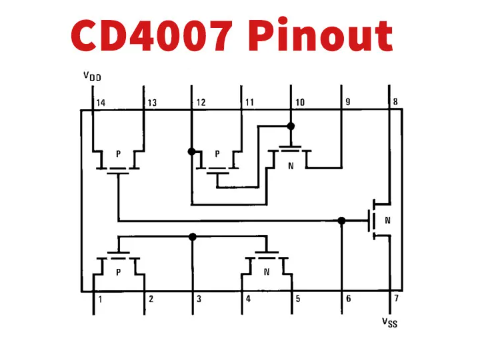

Cấu hình pin CD4007

Ghim số	Tên pin	Sự miêu tả
1	2dp	Cống của p kênh 2
2	2sp	Nguồn của kênh P 2
3	2A	Kênh đầu vào 2
4	2Sn	Nguồn của kênh N 2
5	2dn	Cống của n kênh 2
6	1A	Kênh đầu vào 1
7	VSS	Nguồn cung cấp
8	1dn	Cống của n kênh 1
9	3SN	Nguồn của N kênh 3
10	3A	Kênh đầu vào 3
11	3Sp	Nguồn của kênh P 3
12	3 năm	Đầu ra
13	1dp	Cống của kênh P 1
14	Vdd	Cung cấp thoát nước

Mô hình CAD của CD4007

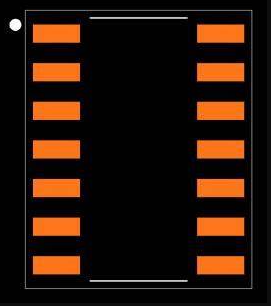

Dấu chân CD4007

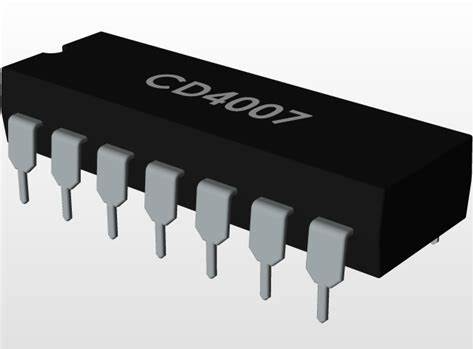

Mô hình 3D CD4007

Thông số kỹ thuật của CD4007

Kiểu	Tham số	Giá trị
Gắn kết	Loại gắn kết	Núi bề mặt
	Gói / trường hợp	14-SOIC (0.154, chiều rộng 3,90mm)
	Số lượng ghim	14
	Gói thiết bị nhà cung cấp	14-quá
Điều kiện hoạt động	Nhiệt độ hoạt động	-40 ° C đến 85 ° C.
	Nhiệt độ hoạt động tối đa	85 ° C.
	Nhiệt độ hoạt động tối thiểu	-40 ° C.
Đặc điểm điện	Cung cấp điện áp	3V đến 15V
	Điện áp cung cấp tối đa	15V
	Điện áp tối thiểu	3V
	Độ trễ lan truyền	50 ns
Thông số kỹ thuật thiết kế	Loạt	4000b
	Hàm logic	Biến tần
	Loại logic	Bổ sung cặp cộng với biến tần
	Số lượng mạch	2
	Số lượng bit	3
	Số lượng dòng đầu vào	3
	Số lượng dòng đầu ra	3
	Số phần cơ sở	4007
	Phân cực	Đảo ngược
Chi tiết bổ sung	Bao bì	Ống
	Trạng thái một phần	Lỗi thời
	Mức độ nhạy cảm độ ẩm (MSL)	1 (không giới hạn)
	Trạng thái Rohs	Rohs tuân thủ
	Dẫn đầu miễn phí	Dẫn đầu miễn phí
	Xuất bản	1999

Các tính năng của CD4007

Tính năng	Sự miêu tả
Phạm vi điện áp cung cấp rộng	3.0V đến 15V
Miễn dịch tiếng ồn cao	0,45 VCC (TYP.)
Thử nghiệm hiện tại không hoạt động	Được kiểm tra 100% ở mức 20V
Đặc điểm đầu ra đối xứng	Tiêu chuẩn hóa, đảm bảo đầu ra đáng tin cậy

Ứng dụng của CD4007

Mạch tích hợp CD4007, được biết đến với khả năng thích ứng và hiệu suất đáng tin cậy, tìm thấy các ứng dụng đa dạng trên các thiết kế điện tử khác nhau.

Tín hiệu chính xác

CD4007 rất giỏi trong việc xây dựng các mạch mài tín hiệu, một thành phần cần thiết của các hệ thống kỹ thuật số trong đó các cạnh tín hiệu chính xác có thẩm quyền cho thời gian và chức năng chính xác.Các trình mài sắc này tinh chỉnh các tín hiệu ồn ào thành các xung sạch, được xác định rõ, được sử dụng trong các hệ thống liên lạc để tránh lỗi thời gian và tham nhũng dữ liệu.Bạn có thể quan sát rằng việc kết hợp CD4007 giúp tăng cường tính toàn vẹn tín hiệu, đảm bảo truyền dữ liệu ổn định.

Bộ biến tần kỹ thuật số hiệu quả

Trong thế giới điện tử kỹ thuật số, các bộ biến tần đóng vai trò là thành phần cuối cùng.Khi được cấu hình chính xác, CD4007 hoạt động như một bộ biến tần hiệu quả cao, được ngưỡng mộ vì mức tiêu thụ năng lượng thấp và hiệu suất mạnh mẽ, làm cho nó trở nên lý tưởng cho các ứng dụng tích hợp quy mô lớn.Bạn có thể nhận thấy rằng CD4007 cung cấp hiệu suất nhất quán trong các mạch logic và bộ vi xử lý phức tạp, đóng góp đáng kể vào sự ổn định và độ tin cậy của mạch trong thiết kế logic kỹ thuật số.

Máy dò ngưỡng chính xác

Các máy dò ngưỡng xác định xem tín hiệu đầu vào có vượt quá giá trị cụ thể hay không và hoạt động trong các hệ thống tự động hóa và an toàn.Bằng cách sử dụng CD4007, các máy dò này hoạt động với độ chính xác cao và số lượng thành phần tối thiểu.Hiệu quả này chủ yếu được định giá trong các hệ thống điều khiển trong đó phát hiện ngưỡng chính xác đảm bảo các phản ứng hệ thống phù hợp với các mức đầu vào khác nhau.Các ứng dụng thực tế giới thiệu CD4007 tăng cường an toàn và hiệu quả hoạt động với phát hiện ngưỡng đáng tin cậy.

Bộ khuếch đại tuyến tính độ trung thực cao

Bộ khuếch đại tuyến tính khuếch đại các tín hiệu nhỏ mà không bị biến dạng dạng sóng và CD4007, khi được cấu hình dưới dạng bộ khuếch đại tuyến tính, cung cấp khuếch đại tín hiệu ổn định và nguyên sơ.Điều này chiếm ưu thế trong các ứng dụng âm thanh và thiết bị trong đó độ trung thực tín hiệu là nghiêm trọng.Bạn có thể đánh giá cao CD4007 để duy trì tính toàn vẹn tín hiệu trong suốt quá trình khuếch đại, do đó hỗ trợ sự không thể thiếu trong mạch tương tự nhạy cảm.

Bộ dao động tinh thể ổn định

Các bộ dao động tinh thể, phụ thuộc vào đầu ra tần số ổn định thông qua các dao động tinh thể được kiểm soát, thường sử dụng CD4007 để duy trì tính nhất quán trong các tham số dao động.Sự ổn định này đang hoạt động trong các thiết bị thời gian và thiết bị truyền thông.Bạn có thể tận dụng CD4007 đã phát triển thành công các bộ dao động tinh thể thể hiện sự ổn định cao, đảm bảo độ tin cậy và độ chính xác khăng khăng cho các ứng dụng điện tử chính xác.Các bộ dao động ổn định như vậy đóng một vai trò quan trọng trong việc tăng cường hiệu suất trong các lĩnh vực này.

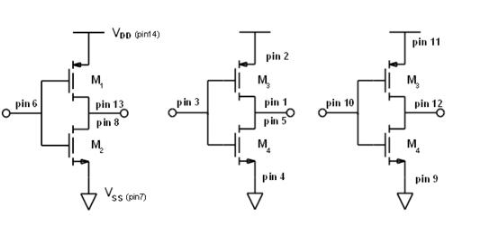

Tiềm năng tổng quát của mảng bóng bán dẫn CD4007 để tạo biến tần

Gói CD4007 tự hào có khả năng tạo ra tối đa ba bộ biến tần, cung cấp một công cụ đa năng cho các ứng dụng mạch đa dạng.Thiết lập biến tần cuối cùng liên quan đến việc kết nối các chân 8 và 13 cho đầu ra, với chân 6 đóng vai trò là đầu vào.Chân 14 (VDD) phải được kết nối với nguồn điện.Chân 7 (VSS) nên được liên kết với mặt đất.Bộ biến tần bổ sung có thể được sắp xếp để đáp ứng các yêu cầu cụ thể.

Ghim 2 (VDD) và 4 (VSS) đóng vai trò là kết nối nguồn.Chân 1 và 5 tạo thành đầu ra.Chân 3 là đầu vào.Pin 11 kết nối với VDD.PIN 9 được liên kết với VSS.Pin 12 phục vụ như đầu ra.Pin 10 cung cấp đầu vào.

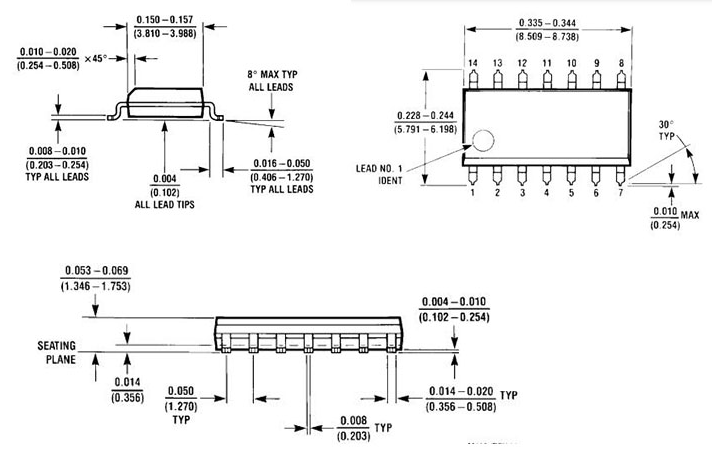

Kích thước của CD4007

Nhà sản xuất CD4007

Trên chất bán dẫn (NASDAQ: ON) nổi tiếng với những đổi mới tiết kiệm năng lượng, hỗ trợ khách hàng toàn cầu trong nhiệm vụ giảm mức tiêu thụ năng lượng.Công ty cung cấp một loạt các giải pháp lớn trên các lĩnh vực khác nhau, bao gồm ô tô, truyền thông và điện tử tiêu dùng.

Phạm vi sản phẩm rộng của công ty đóng vai trò là trụ cột của sự nổi bật của thị trường.Trên chất bán dẫn cung cấp các giải pháp thích ứng và đáng tin cậy phù hợp với nhu cầu độc đáo của các ngành công nghiệp riêng biệt.Trong lĩnh vực ô tô, các sản phẩm của họ tăng cường đáng kể hiệu quả và an toàn của xe dẫn đến tiết kiệm nhiên liệu tốt hơn và đảm bảo một chuyến đi mượt mà và an toàn hơn.Trong Điện tử tiêu dùng, các dịch vụ của công ty được thiết kế để tối đa hóa hiệu suất của thiết bị và kéo dài thời lượng pin.

Về quản lý chuỗi cung ứng hiệu quả của chất bán dẫn đảm bảo sự sẵn có liên tục của các sản phẩm của mình để đáp ứng nhu cầu toàn cầu.Mạng lưới các cơ sở và văn phòng rộng lớn của công ty, được đặt một cách chiến lược tại các thị trường nguy hiểm trên khắp Bắc Mỹ, Châu Âu và Châu Á-Thái Bình Dương, cho phép nó đáp ứng nhanh chóng với nhu cầu thị trường và yêu cầu của khách hàng.

Các bộ phận có thông số kỹ thuật tương tự của CD4007

Số phần	Nhà sản xuất	Gói / trường hợp	Số lượng ghim	Hàm logic	Số lượng mạch	Số lượng dòng đầu ra	Độ trễ lan truyền	Điện áp tối thiểu	Cung cấp điện áp	Xem so sánh
CD4007cm	Trên chất bán dẫn	14-SOIC (0.154, chiều rộng 3,90mm)	14	Biến tần	2	3	50 ns	3 v	3V ~ 15v	CD4007cm
MC14007UBD	Trên chất bán dẫn	14-SOIC (0.154, chiều rộng 3,90mm)	14	-	-	-	18 ns	-	5 v	MC14007UBD
SN74HCT04DR	Công cụ Texas	14-SOIC (0.154, chiều rộng 3,90mm)	14	Biến tần	-	-	55 ns	3 v	3V ~ 18V	SN74HCT04DR

Biểu dữ liệu PDF

Datasheets CD4007cm:

Bộ giữ pin hình trụ.pdf

MC14007UBD DataSheets:

MC14007UB.pdf

MC14007UB.pdf

SN74HCT04DR dữ liệu:

SN54HCT04, SN74HCT04.pdf

Câu hỏi thường gặp [Câu hỏi thường gặp]

1. CD4007 có thể được sử dụng để làm gì?

CD4007 là một IC đa năng mà các kỹ sư có thể khai thác cho nhiều mục đích.Nó có thể tạo thành một chuỗi ba biến tần, biến tần với hai cổng truyền hoặc cổng logic phức tạp hơn.Bộ biến tần và cổng truyền động đóng một vai trò nghiêm túc trong việc xây dựng các hệ thống kỹ thuật số như d dép xỏ ngón.Nhận biết tính linh hoạt của CD4007 cho phép bạn thiết kế mạch tùy chỉnh mà không gặp rắc rối khi sử dụng nhiều IC.Khả năng cấu hình lại cùng một IC cho các mục đích sử dụng khác nhau không chỉ bảo tồn không gian trên các bảng mạch in mà còn hợp lý hóa quy trình thiết kế.Khả năng thích ứng này làm cho nó trở thành một công cụ ấp ủ trong cả môi trường học thuật và công nghiệp.

2. Điện áp của CD4007 là bao nhiêu?

IC CD4007 thường được định giá cho các ứng dụng khác nhau, sự phân tán nhiệt thấp và khả năng miễn dịch tiếng ồn ấn tượng.Nó hoạt động giữa VSS ở -0.3V và VDD ở mức +0,3V.Quản lý điện áp thích hợp là cơ bản để duy trì tính toàn vẹn của IC và mở rộng tuổi thọ của nó.Đảm bảo các điện áp hoạt động này được giữ nguyên được sử dụng để ngăn chặn quá mức điện có thể làm giảm hiệu suất của IC trong mạch tinh vi.Chú ý đến chi tiết này chủ yếu là đáng kể trong giai đoạn tạo mẫu của thiết kế điện tử.

3. Mạch của CD4007 là gì?

Được xây dựng bằng công nghệ bán dẫn oxit kim loại (MOS), CD4007 có sẵn trong các gói DIP và SOP.IC bao gồm ba bóng bán dẫn MOS loại N và ba kênh P-kênh P.Cấu hình này rất có lợi cho việc phát triển cả mạch logic kín đáo và tích hợp.Sử dụng công nghệ MOS cung cấp những lợi thế của trở kháng đầu vào cao và mức tiêu thụ năng lượng thấp.Những lợi ích này làm cho CD4007 trở thành một lựa chọn phù hợp cho các ứng dụng năng lượng thấp hiện đại.Bằng cách tận dụng tối đa các thuộc tính của bóng bán dẫn MOS, bạn có thể đạt được các mạch vừa hiệu quả vừa đáng tin cậy, chủ yếu có liên quan trong thời đại của các thiết bị điện tử di động và có thể đeo được.
