ADV7401KSTZ-140 Hướng dẫn giải mã video: Các tính năng, ứng dụng, thông số kỹ thuật và biểu dữ liệu

Hướng dẫn này giải thích mọi thứ bạn cần biết về ADV7401KSTZ-140.Nó hoạt động với nhiều tiêu chuẩn video như các định dạng NTSC, PAL và HD như 720p và 1080i.Nó cũng xử lý đồ họa độ phân giải cao lên tới 1280 × 1024. Với các bộ chuyển đổi nhanh, các tùy chọn đầu ra linh hoạt và hỗ trợ cho các đầu vào video kỹ thuật số như HDMI, chip này là hoàn hảo để sử dụng trong TV, máy chiếu, hệ thống AV và máy ghi video.Hướng dẫn này hướng dẫn bạn qua các tính năng của nó, cách thức hoạt động, cách thiết lập nó và nơi nó có thể được sử dụng.

Danh mục

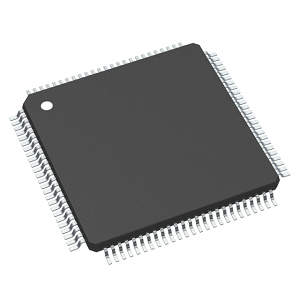

Tổng quan ADV7401KSTZ-140

Các ADV7401KSTZ-140 là một bộ giải mã video tinh vi và số hóa đồ họa RGB từ các thiết bị analog, được thiết kế để xử lý các định dạng video khác nhau bao gồm PAL, NTSC và SECAM và chuyển chúng thành định dạng ITU-R BT.656 kỹ thuật số.Chip này nổi bật về khả năng giải mã các tín hiệu video RGB/YPRPB thành phần và số hóa đồ họa RGB với độ phân giải lên tới 1280 × 1024 ở 75 Hz (SXGA).Nó được trao quyền bởi bốn ADC 10 bit hoạt động với tốc độ lấy mẫu lên tới 140 MHz, đảm bảo đầu ra video chất lượng cao cho các ứng dụng yêu cầu.Họ ADV7401 bao gồm một số mô hình như ADV7401BSTZ-110 và ADV7401BSTZ-80, hỗ trợ tốc độ lấy mẫu ADC tối đa thấp hơn lần lượt là 110 MHz và 80 MHz, cho phép chọn mô hình phù hợp với độ phân giải và hiệu suất cụ thể của chúng.Tính linh hoạt này làm cho loạt ADV7401 trở thành sự lựa chọn hàng đầu đòi hỏi khả năng xử lý video mạnh mẽ.

Nếu bạn đang tìm cách tăng cường dòng sản phẩm của mình với giải mã video hiệu suất cao, chúng tôi khuyên bạn nên đặt hàng số lượng lớn với chúng tôi cho ADV7401KSTZ-140.

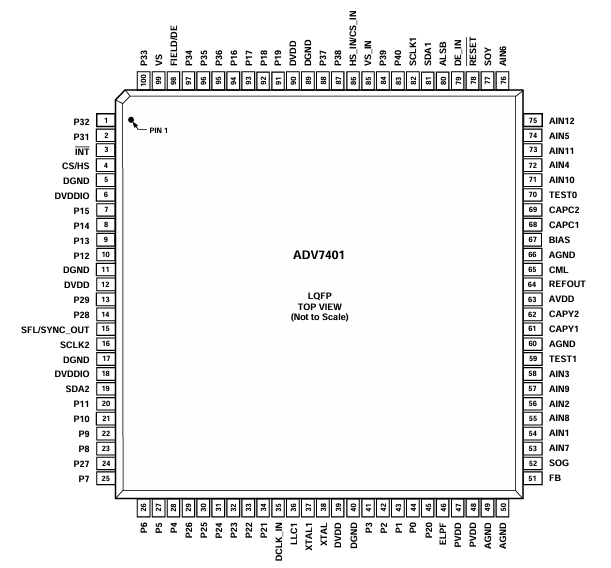

Cấu hình pin ADV7401KSTZ-140

Số pin số	Mnemon	Kiểu	Chức năng
5, 11, 17, 40, 89	DGND	G	Mặt đất kỹ thuật số.
49, 50, 66	Agnd	G	Mặt đất tương tự.
6, 18	DVDDIO	P	Điện áp cung cấp I/O kỹ thuật số (3.3 V).
12, 39, 90	DVDD	P	Điện áp cung cấp lõi kỹ thuật số (1.8 V).
63	AVDD	P	Điện áp cung cấp tương tự (3.3 V).
47, 48	PVDD	P	Điện áp cung cấp PLL (1.8 V).
51	Fb	TÔI	Công tắc nhanh đầu vào lớp phủ.Pin này chuyển đổi giữa CVBS và tín hiệu tương tự RGB.
54, 56, 58, 72, 74, 76, 53, 55, 57, 71, 73, 75	AIN1 đến AIN12	TÔI	Kênh đầu vào video tương tự.
42, 41, 28, 27, 26, 25, 23, 22, 10, 9, 8, 7, 94, 93, 92, 91	P2 đến P9, P12 đến P19	O	Video Pixel Cổng đầu ra.
33, 32, 31, 30, 29, 24, 14, 13	P22 đến p29	I/o	Video đầu vào/cổng đầu ra.
44, 43, 21, 20, 45, 34, 2, 1, 100, 97, 96, 95, 88, 87, 84, 83	P0 đến P1, P10 đến P11, P20 đến P21, P31 đến P40	TÔI	Video Pixel Port Port.
3	Int	O	Ngắt.Ghim này có thể hoạt động thấp hoặc hoạt động cao. Khi các bit trạng thái SDP/CP thay đổi kích hoạt pin này.Tập hợp các sự kiện Kích hoạt một ngắt nằm dưới sự kiểm soát của người dùng.
4	HS/CS	O	HS là tín hiệu đầu ra đồng bộ hóa ngang (SDP và Chế độ CP).CS là tín hiệu đồng bộ hóa tổng hợp kỹ thuật số (và có thể được chọn trong khi ở chế độ CP).
99	Vs	O	Tín hiệu đầu ra đồng bộ hóa dọc (SDP và CP chế độ).
98	Trường/de	O	Tín hiệu đầu ra đồng bộ hóa trường (tất cả các video xen kẽ chế độ).Ghim này cũng có thể được bật dưới dạng tín hiệu kích hoạt dữ liệu (DE) ở chế độ CP Để cho phép kết nối trực tiếp với IC HDMI/DVI TX.
81, 19	SDA1, SDA2	I/o	I²C Cổng dữ liệu nối tiếp đầu vào/chân đầu ra.SDA1 là dữ liệu Đường dây cho cổng điều khiển và SDA2 là dòng dữ liệu cho Readback VBI Cổng.
82, 16	SCLK1, SCLK2	TÔI	Đầu vào đồng hồ nối tiếp cổng I²C (tốc độ đồng hồ tối đa là 400 kHz). SCLK1 là dòng đồng hồ cho cổng điều khiển và SCLK2 là dòng đồng hồ cho Cổng đọc dữ liệu VBI.
80	Alsb	TÔI	Pin này chọn địa chỉ I²C cho điều khiển ADV7401 và các cổng đọc lại VBI.ALSB được đặt thành logic 0 Đặt địa chỉ để ghi vào Cổng điều khiển của 0x40 và địa chỉ đọc lại cho cổng VBI là 0x21.Alsb đặt thành logic cao đặt địa chỉ cho một cổng ghi để điều khiển cổng 0x42 và Địa chỉ đọc lại cho cổng VBI 0x23.
78	CÀI LẠI	TÔI	Thiết lập lại hệ thống đầu vào, hoạt động thấp.Xung đặt lại thấp tối thiểu Chiều rộng 5 ms được yêu cầu để đặt lại mạch ADV7401.
36	LLC1	O	LLC1 là đồng hồ đầu ra khóa dòng cho dữ liệu pixel (Phạm vi là 12.825 MHz đến 140 MHz đối với ADV7401KSTZ-140; 12.825 MHz đến 110 MHz cho ADV7401BSTZ-110;12.825 MHz đến 80 MHz đối với ADV7401BSTZ-80).
38	XTAL	TÔI	Pin đầu vào vào tinh thể 28.63636 MHz, hoặc có thể Overliven bởi một bộ tạo dao động đồng hồ 3,3 V 28.63636 MHz đến đồng hồ ADV7401.
37	XTAL1	O	Chân này kết nối với tinh thể 28.63636 MHz hoặc cho phép Sử dụng kết nối với bộ tạo dao động đồng hồ 3,3 V 28.63636 MHz để được sử dụng làm Đồng hồ cho Adv7401.Trong chế độ tinh thể, tinh thể phải là một nền tảng.
46	Elpf	O	Bộ lọc vòng ngoài được đề xuất phải được kết nối với Ghim Elpf này.
70	Test0	NC	Ghim này không được kết nối hoặc buộc thay thế đến agnd.
59	TEST1	O	Ghim này nên được để lại không kết nối.
15	Sfl/sync_out	O	Khóa tần số phụ (SFL).Pin này chứa một luồng đầu ra nối tiếp có thể được sử dụng để khóa tần số sóng mang khi Bộ giải mã này được kết nối với bất kỳ bộ mã hóa video kỹ thuật số nào của thiết bị tương tự. SYNC_OUT là tín hiệu đầu ra đồng bộ được cắt lát chỉ có sẵn ở chế độ CP.
64	Đống lại	O	Đầu ra tham chiếu điện áp bên trong.
65	CML	O	Chân cấp độ chế độ chung (CML) cho các ADC bên trong.
61, 62	Capy1, capy2	TÔI	Mạng tụ điện ADC.
68, 69	CAPC1, CAPC2	TÔI	Mạng tụ điện ADC.
67	Thiên vị	O	Pin cài đặt sai lệch bên ngoài.Kết nối được đề xuất Điện trở (1,35 kΩ) giữa pin và mặt đất.
86	Hs_in/cs_in	TÔI	Có thể được cấu hình ở chế độ CP để trở thành HS kỹ thuật số tín hiệu đầu vào hoặc tín hiệu đầu vào CS kỹ thuật số được sử dụng để trích xuất thời gian trong 5 dây hoặc chế độ RGB 4 dây.
85	Vs_in	TÔI	So với tín hiệu đầu vào.Được sử dụng ở chế độ CP cho chế độ thời gian 5 dây.
79	De_in	TÔI	Dữ liệu cho phép tín hiệu đầu vào.Được sử dụng trong đầu vào kỹ thuật số 24 bit Chế độ cổng (ví dụ: xử lý dữ liệu RGB 24 bit từ IC DVI RX).
35	Dclk_in	TÔI	Tín hiệu đầu vào đồng hồ.Được sử dụng ở chế độ đầu vào kỹ thuật số 24 bit (Ví dụ: xử lý dữ liệu RGB 24 bit từ IC DVI RX) và cả trong Chế độ đầu vào CVBS kỹ thuật số.
52	SOG	TÔI	Đồng bộ hóa trên đầu vào màu xanh lá cây.Được sử dụng trong chế độ đồng bộ hóa nhúng.
77	Đậu nành	TÔI	Đồng bộ hóa trên đầu vào LUMA.Được sử dụng trong chế độ đồng bộ hóa nhúng.

Các tính năng ADV7401KSTZ-140

• Chuyển đổi tương tự tốc độ cao: ADV7401KSTZ-140 được trang bị bốn bộ chuyển đổi tương tự 10 bit (ADC) có thể hoạt động với tốc độ lấy mẫu lên tới 140 MHz.Khả năng này cho phép nó số hóa tín hiệu video có độ phân giải cao một cách hiệu quả, làm cho nó phù hợp cho các ứng dụng xử lý video nâng cao.

• Bộ ghép kênh đầu vào tương tự đa năng: Thiết bị này có bộ ghép kênh đầu vào tương tự 12 kênh bao gồm hỗ trợ trống Fast SCART.Chức năng này cho phép chuyển đổi giữa các nguồn video tương tự khác nhau một cách liền mạch, phù hợp với các yêu cầu đầu vào đa dạng cho các hệ thống video.

• Hỗ trợ tiêu chuẩn video toàn diện: ADV7401KSTZ-140 hỗ trợ một loạt các tiêu chuẩn màu video, bao gồm NTSC, PAL và SECAM.Nó cũng có thể xử lý các định dạng video thành phần như 525p, 625p, 720p và 1080i, đảm bảo khả năng tương thích với các định dạng và độ phân giải video toàn cầu khác nhau.

• Số hóa đồ họa: Có khả năng số hóa đồ họa RGB lên đến độ phân giải 1280 × 1024 ở 75 Hz (SXGA), ADV7401KSTZ-140 là lý tưởng cho các ứng dụng yêu cầu xử lý đồ họa có độ phân giải cao, như hệ thống giám sát nâng cao và biển báo kỹ thuật số.

• Chuyển đổi không gian màu nâng cao: Thiết bị kết hợp ma trận chuyển đổi không gian màu 3 × 3, tạo điều kiện chuyển đổi linh hoạt giữa các không gian màu khác nhau, chẳng hạn như YCRCB thành RGB và ngược lại.Tính năng này là tuyệt vời để duy trì độ chính xác màu sắc và chất lượng trong các ứng dụng đa phương tiện.

• Cổng đầu vào kỹ thuật số: ADV7401KSTZ-140 bao gồm cổng đầu vào kỹ thuật số 24 bit hỗ trợ dữ liệu từ ICS DVI/HDMI.Tính năng này giúp tăng cường khả năng tương thích của chip với các nguồn video kỹ thuật số hiện đại, cho phép nó được tích hợp vào một loạt các hệ thống đa phương tiện kỹ thuật số.

• Giao diện đầu ra lập trình : Nó cung cấp một giao diện đầu ra có thể lập trình có thể được đặt thành 12 bit 4: 4: 4 hoặc 8-bit 4: 2: 2 Tốc độ dữ liệu kép (DDR) Định dạng đầu ra pixel.Tính linh hoạt này đảm bảo rằng đầu ra có thể được điều chỉnh để đáp ứng nhu cầu ứng dụng cụ thể, cho dù là thiết bị phát sóng hoặc thiết bị điện tử.

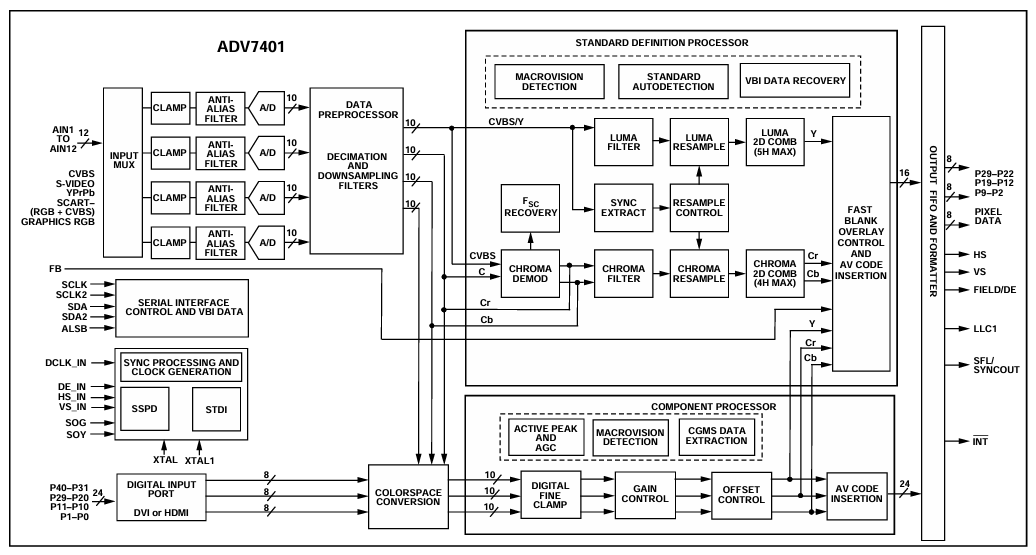

ADV7401KSTZ-140 Sơ đồ khối

Sơ đồ của ADV7401KSTZ-140 Minh họa các khối chức năng bên trong của bộ giải mã và định số video nâng cao này, nêu bật cách nó xử lý các tín hiệu video tương tự khác nhau thành đầu ra kỹ thuật số.Chip hỗ trợ nhiều định dạng đầu vào như CVBThì S-VideoThì Ypbpr, Và RGB, tất cả được định tuyến thông qua MUX đầu vào chọn trong số 12 đầu vào tương tự (AIN1 đến AIN12).Mỗi tín hiệu được chọn đi qua một Kẹp Và Bộ lọc chống alias Để chuẩn bị tín hiệu cho số hóa bởi một trong các bộ chuyển đổi tương tự 10 bit tích hợp (A/D).

Sau khi được số hóa, các tín hiệu được xử lý trong Bộ tiền xử lý dữ liệu, bao gồm Sự suy giảm Và Bộ lọc lấy mẫu xuống Để giảm tốc độ dữ liệu và chuẩn bị tín hiệu để xử lý kỹ thuật số tiếp theo.Tùy thuộc vào loại đầu vào, video có thể được xử lý thông qua Bộ xử lý định nghĩa tiêu chuẩn hoặc Bộ xử lý thành phần.Các SD Bộ xử lý xử lý các tín hiệu tổng hợp và s-video, thực hiện các tác vụ như Giải điều chế sắc tốThì Lọc Luma và ChromaThì Lọc lọc, Và Lấy mẫu lại, đảm bảo sự phân tách rõ ràng của các thành phần độ chói và nhiễm sắc thể.Nó cũng bao gồm các chức năng như Phát hiện macrovision Và Phục hồi dữ liệu VBI.

Cho video thành phần, Bộ xử lý thành phần chịu trách nhiệm cho các hoạt động như Đạt được quyền kiểm soátThì Sửa lỗi bù đắp, Và Đỉnh hoạt động Và AGC điều chỉnh.Nó bao gồm CGMS Và Macrovision Phát hiện dữ liệu để tuân thủ bảo vệ bản sao.Ngoài ra, có Chuyển đổi không gian màu để thích nghi Ycbcr hoặc RGB tín hiệu cho định dạng đầu ra cần thiết.Tất cả các tín hiệu được xử lý hội tụ trong Đầu ra FIFO Và Định hình, trong đó chúng được căn chỉnh, định dạng và đồng bộ hóa trước khi được xuất dưới dạng dữ liệu pixel kỹ thuật số cùng với các tín hiệu đồng bộ hóa như HSThì VsThì Trường/de, và những người khác.Sơ đồ cũng hiển thị hỗ trợ cho DVI hoặc HDMI Đầu vào thông qua cổng kỹ thuật số 8 bit và được nhúng Nối tiếp Kiểm soát giao diện cho giao tiếp và cấu hình.

Thông số kỹ thuật ADV7401KSTZ-140

Kiểu	Tham số
Nhà sản xuất	Thiết bị tương tự Inc.
Bao bì	Khay
Trạng thái một phần	Tích cực
Chức năng	Bộ giải mã, số hóa
Ứng dụng	Video tiêu dùng
Tiêu chuẩn	ITU-R BT.656, NTSC, PAL, SECAM
Giao diện điều khiển	Nối tiếp
Điện áp - Cung cấp	1.65V ~ 3,6V
Loại gắn kết	Núi bề mặt
Gói / trường hợp	100-lqfp
Gói thiết bị nhà cung cấp	100-LQFP (14x14)
Số sản phẩm cơ sở	ADV7401

ADV7401KSTZ-140 Ứng dụng

TV độ nét cao (HDTV)

ADV7401KSTZ-140 được sử dụng trong các loại HDTV khác nhau, bao gồm LCD, DLP ™, Plasma và CRT, để giải mã và xử lý một loạt các tín hiệu video.Khả năng xử lý nhiều tiêu chuẩn và định dạng phát sóng của nó làm cho nó trở thành một thành phần quan trọng để đảm bảo khả năng tương thích rộng và đầu ra video chất lượng cao trong công nghệ truyền hình.

Máy chiếu

Bộ giải mã video này là tích hợp trong cả bộ chiếu LCD và DLP, nơi nó tăng cường khả năng xử lý video.Nó cho phép các máy chiếu hiển thị chính xác nội dung độ phân giải cao, làm cho nó trở nên lý tưởng cho cả thiết lập nhà hát gia đình và môi trường trình bày chuyên nghiệp.

Hộp Set-Top (STB) với máy ghi video cá nhân (PVR)

Trong các hộp set-top, ADV7401KSTZ-140 tạo điều kiện cho việc giải mã các định dạng video khác nhau, để xem và ghi lại nội dung từ các nguồn khác nhau.Tính năng này hỗ trợ chức năng của trình ghi video cá nhân, các tùy chọn ghi và ghi lại linh hoạt.

Máy thu âm thanh (AVRS)

CHIP tăng cường các máy thu âm thanh bằng cách tích hợp các khả năng giải mã video mạnh mẽ với quản lý âm thanh.Sự tích hợp này tốt cho AVR được sử dụng trong các hệ thống giải trí gia đình, cung cấp trải nghiệm âm thanh và video liền mạch trong một thiết bị duy nhất.

Bộ chuyển đổi quét đa dạng

ADV7401KSTZ-140 được sử dụng trong các bộ chuyển đổi quét đa dạng để hỗ trợ chuyển đổi tín hiệu video giữa các định dạng và độ phân giải khác nhau.Ứng dụng này là tuyệt vời để đảm bảo khả năng tương thích và duy trì chất lượng video trên các công nghệ và tiêu chuẩn hiển thị khác nhau.

Máy ghi DVD với hỗ trợ đầu vào quét tiến bộ

Trong các trình ghi DVD, ADV7401KSTZ-140 đóng vai trò bằng cách giải mã và số hóa các tín hiệu video đến, hỗ trợ đầu vào quét tiến bộ.Khả năng này cho phép máy ghi DVD ghi lại và lưu trữ nội dung video chất lượng cao, nâng cao chất lượng ghi chung.

ADV7401KSTZ-140 Các bộ phận tương tự

• ADV7401BSTZ-110

• ADV7401WBSTZ-110

• ADV7441ABSTZ-110

ADV7401KSTZ-140 Các bước lập trình

1. Chọn chế độ chính thích hợp (Prim_Mode) và tiêu chuẩn video (VID_STD): Chế độ chính và lựa chọn tiêu chuẩn video rất quan trọng vì nó xác định cách ADV7401KSTZ-140 diễn giải tín hiệu video đến.Thanh ghi Prim_Mode xác định định dạng chính của đầu vào video (ví dụ: NTSC, PAL), trong khi thanh ghi VID_STD chỉ định các chi tiết tiêu chuẩn (ví dụ: 525i, 625i).Đặt các thanh ghi này chính xác đảm bảo rằng bộ giải mã video có thể xử lý các thuộc tính cụ thể của tín hiệu đầu vào, chẳng hạn như tốc độ khung hình và độ phân giải.

2. Định cấu hình đồng hồ chốt (Latch_Clk): Cài đặt đồng hồ chốt rất quan trọng để đồng bộ hóa việc xử lý dữ liệu video.Bằng cách lập trình thanh ghi Latch_Clk, bạn điều chỉnh thời gian của chốt dữ liệu để phù hợp với tần số đồng hồ pixel của video đầu vào.Bước này rất quan trọng để đảm bảo rằng bộ giải mã video chụp chính xác và xử lý từng pixel vào đúng thời điểm, tránh các vấn đề về thời gian hoặc tham nhũng dữ liệu.

3. Đặt tỷ lệ bộ chia PLL: Bước này liên quan đến việc thiết lập tỷ lệ bộ chia PLL (vòng lặp khóa) theo cách thủ công để tạo ra đầu ra đồng hồ pixel chính xác từ một tần số đầu vào đã cho.Bằng cách kích hoạt điều khiển thủ công (PLL_DIV_MAN_EN) và lập trình PLL_DIV_RATIO, bạn có thể tinh chỉnh đồng hồ pixel đầu ra để phù hợp với nhu cầu cụ thể của hệ thống xử lý cụ thể của bạn hoặc tiếp tục.Điều khiển chính xác này là tốt để duy trì tính toàn vẹn tín hiệu và đồng bộ hóa trong chuỗi xử lý video của bạn.

4. Định cấu hình các cài đặt bơm VCO và PLL sạc điện: Đặt phạm vi VCO (bộ tạo dao động điều khiển điện áp) và điều chỉnh bơm điện tích PLL rất quan trọng để ổn định tần số của đồng hồ pixel được tạo.Các thanh ghi VCO_RANGE và PLL_QPUMP cho phép bạn tối ưu hóa hiệu suất của PLL trong các điều kiện hoạt động khác nhau, đảm bảo rằng đồng hồ đầu ra vẫn ổn định và trong các thông số kỹ thuật cần thiết để giải mã video đáng tin cậy.

5. Đặt chiều dài dòng chạy miễn phí (FR_LL): Trong các tình huống mà đầu vào video bị mất hoặc bị gián đoạn, cài đặt độ dài dòng tự do giúp duy trì đầu ra nhất quán bằng cách chỉ định độ dài dòng ở chế độ chạy tự do.Bằng cách tính toán và đặt thanh ghi FR_LL dựa trên khoảng thời gian dòng dự kiến, ADV7401KSTZ-140 có thể tiếp tục xuất các khung video với thời gian chính xác, tốt cho các ứng dụng yêu cầu sự hiện diện video không đổi.

Adv7401kstz-140 ưu điểm

Khả năng tương thích định dạng đa năng

ADV7401KSTZ-140 nổi bật về khả năng hỗ trợ nhiều tiêu chuẩn video khác nhau bao gồm các định dạng NTSC, PAL, SECAM và độ phân giải cao như 720p và 1080i.Nó có thể xử lý đồ họa RGB lên đến độ phân giải SXGA.Khả năng tương thích rộng này cho phép sử dụng chip trong các ứng dụng khác nhau mà không phải lo lắng về các ràng buộc định dạng.

Xử lý video chất lượng cao

Được trang bị bốn ADC 10 bit có thể lấy mẫu lên tới 140 MHz, ADV7401KSTZ-140 đảm bảo xử lý video chất lượng cao.Khả năng này cho phép nó ghi lại và chuyển đổi tín hiệu video với độ rõ và độ chính xác màu tăng cường, cung cấp tái tạo video vượt trội.Điều này có lợi trong các ứng dụng trong đó chất lượng video rất quan trọng, chẳng hạn như trong hình ảnh y tế, phát sóng độ phân giải cao và hệ thống giám sát bảo mật.

Thiết kế hệ thống đơn giản hóa

Bằng cách tích hợp cả hai chức năng số hóa đồ họa RGB và RGB vào một chip duy nhất, ADV7401KSTZ-140 đơn giản hóa thiết kế hệ thống tổng thể.Sự tích hợp này làm giảm số lượng các thành phần cần thiết trong giai đoạn thiết kế, dẫn đến tiết kiệm chi phí theo cả vật liệu và lắp ráp.Nó cũng tăng cường độ tin cậy của hệ thống do ít kết nối hơn và các điểm thất bại tiềm năng, làm cho nó trở thành một giải pháp hiệu quả cho các hệ thống đa phương tiện phức tạp.

Tùy chọn đầu ra linh hoạt

Thiết bị này cung cấp các giao diện đầu ra linh hoạt, có khả năng hỗ trợ cả hai định dạng pixel dữ liệu kép (DDR) 12-bit 4: 4: 4 và 8-bit 4: 2: 2: 2: 2: 2: 2: DDR).Tính linh hoạt này cho phép tùy chỉnh định dạng đầu ra dựa trên các yêu cầu ứng dụng cụ thể của chúng, cho dù chúng cần độ trung thực cao cho các bảng hiệu kỹ thuật số hoặc định dạng pixel được tối ưu hóa cho giao diện video.Khả năng thích ứng này đảm bảo rằng ADV7401KSTZ-140 có thể được sử dụng một cách hiệu quả trên các sử dụng cuối khác nhau.

Hiệu suất đáng tin cậy trong các điều kiện khác nhau

Được thiết kế để hoạt động trong phạm vi nhiệt độ công nghiệp từ −40 ° C đến +85 ° C, ADV7401KSTZ-140 được xây dựng để thực hiện đáng tin cậy trong một loạt các điều kiện môi trường.Sự mạnh mẽ này làm cho nó phù hợp để sử dụng trong các ứng dụng ngoài trời, môi trường công nghiệp và các kịch bản khác trong đó biến động nhiệt độ là một mối quan tâm.Bạn có thể dựa vào thiết bị để duy trì hiệu suất nhất quán, bất kể những thách thức nhiệt có thể phát sinh trong môi trường hoạt động.

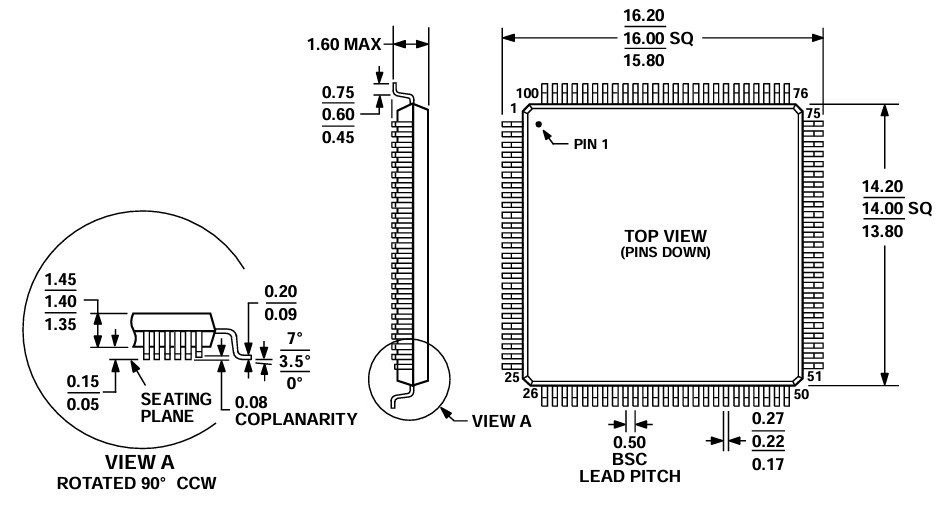

ADV7401KSTZ-140 Kích thước bao bì

Kích thước gói

Tham số	Kích thước (mm)
Kích thước cơ thể (điển hình)	14,00 × 14.00
Kích thước cơ thể (tối thiểu - tối đa)	13,80 - 14,20
Tổng nhịp chì (tối thiểu - tối đa)	15,80 - 16,20
Chiều cao gói (tối đa)	1.6
Chiều cao cơ thể (tối thiểu - tối đa)	1,35 - 1,45
Chiều rộng chì (tối thiểu - tối đa)	0,17 - 0,27
Sân chì (khoảng cách cơ bản)	0,5
Chì chiều cao	0,05 - 0,15
Phạm vi góc dẫn	0 ° - 7 °
Chì coplanarity (tối đa)	0,08

Đề cương gói

Nhà sản xuất ADV7401KSTZ-140

ADV7401KSTZ-140 là một bộ giải mã video và đồ họa đa dạng tinh vi được sản xuất bởi Thiết bị tương tự Inc., một nhà lãnh đạo nổi tiếng trong ngành công nghiệp bán dẫn.Được biết đến với sự đổi mới và độ tin cậy của họ, các thiết bị tương tự chuyên phát triển và sản xuất một loạt các mạch tích hợp cho các ứng dụng xử lý tín hiệu.Chuyên môn của công ty đảm bảo rằng ADV7401KSTZ-140 có khả năng cung cấp giải mã video hiệu suất cao, hỗ trợ nhiều định dạng video và tiêu chuẩn cho các ứng dụng đa phương tiện.

Phần kết luận

ADV7401KSTZ-140 nổi bật như một giải pháp mạnh mẽ và linh hoạt để yêu cầu các nhiệm vụ xử lý tín hiệu video.Với sự hỗ trợ cho nhiều tiêu chuẩn video toàn cầu, số hóa RGB có độ phân giải cao, định dạng đầu ra có thể lập trình và hoạt động trên các phạm vi nhiệt độ công nghiệp, nó mang lại độ tin cậy và hiệu suất trong cả môi trường tiêu dùng và chuyên nghiệp.Cho dù để tăng cường các hệ thống đa phương tiện, đơn giản hóa kiến ​​trúc thiết kế hoặc đảm bảo khả năng tương thích trên các định dạng khác nhau, bộ giải mã/định hóa này mang lại lợi ích.ADV7401KSTZ-140 vẫn là một thành phần linh hoạt và sẵn sàng trong tương lai cho các ứng dụng video tích hợp.
