Hướng dẫn khuếch đại AD8130AR: Các tính năng, Pinout, Ứng dụng và Biểu dữ liệu

Hướng dẫn này là tất cả về AD8130AR, một bộ khuếch đại tốc độ cao.Nó được thiết kế để lấy tín hiệu từ các dây cáp cặp xoắn (loại thường được sử dụng trong các mạng) và biến chúng thành các tín hiệu đơn, một kết thúc mà các phần khác của hệ thống có thể sử dụng.Trong bài viết này, bạn sẽ tìm hiểu những gì AD8130AR làm, cách thức hoạt động bên trong, nơi bạn có thể sử dụng nó và những phiên bản nào có sẵn cho các nhu cầu khác nhau.

Danh mục

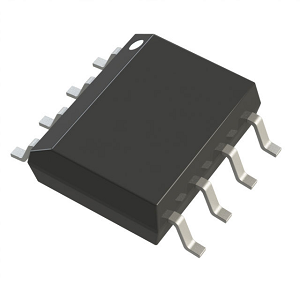

Tổng quan về AD8130AR

Các AD8130AR là một bộ khuếch đại máy thu vi sai tốc độ cao được thiết kế để truyền tín hiệu chính xác trên các cáp cặp xoắn.Là một phần của họ AD8129/AD8130, nó vượt trội trong việc chuyển đổi tín hiệu vi sai thành đầu ra một đầu với độ trung thực tín hiệu tuyệt vời.Với băng thông −3 dB rộng là 270 MHz và tốc độ xoay đặc biệt là 1090 V/Pha, rất lý tưởng để truyền dữ liệu video tương tự hoặc kỹ thuật số và dữ liệu tốc độ cao.AD8130AR cung cấp sự từ chối chế độ chung tuyệt vời được đo ở mức 94 dB ở tần số thấp và 70 dB ở 10 MHz, cho phép nó hoạt động hiệu quả ngay cả trên hệ thống cáp không được che chắn.Nó hỗ trợ phạm vi cung cấp năng lượng rộng, từ đường ray +4,5 V đến kép ± 12,6 V, cho phép sử dụng trên các điện áp hệ thống khác nhau mà không cần máy biến áp cô lập.AD8130 là ổn định thống nhất và phù hợp nhất cho các ứng dụng băng thông cao, có mức tăng thấp.

Nếu bạn đang tìm kiếm các bộ khuếch đại máy thu hiệu suất cao, đáng tin cậy, AD8130AR là một lựa chọn tuyệt vời.Đặt hàng số lượng lớn của bạn với chúng tôi ngay hôm nay để giữ cho các hệ thống tốc độ cao của bạn hoạt động trơn tru với khả năng xử lý tín hiệu nhiễu thấp, nhất quán.

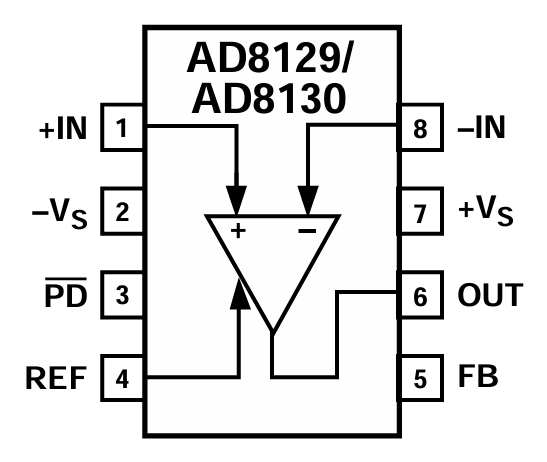

Cấu hình pin AD8130AR

Số pin	Tên pin	Sự miêu tả
1	+Vào	Đầu vào không đảo ngược (đầu vào khác biệt dương)
2	—Vs	Điện áp cung cấp điện âm
3	PD̅	Điều khiển giảm nguồn (hoạt động thấp)
4	Tham khảo	Đầu vào điện áp tham chiếu (đặt chế độ chung đầu ra)
5	Fb	Pin phản hồi (để thiết lập mức tăng hoặc ổn định)
6	NGOÀI	Đầu ra của bộ khuếch đại
7	+Vs	Điện áp cung cấp năng lượng tích cực
8	-TRONG	Đảo ngược đầu vào (đầu vào khác biệt âm)

Các mô hình CAD AD8130AR

Biểu tượng AD8130AR

Dấu chân AD8130AR

Mô hình 3D AD8130AR

Các tính năng AD8130AR

Băng thông cao: AD8130AR hỗ trợ băng thông −3 dB là 270 MHz khi đạt được sự thống nhất, cho phép nó xử lý các tín hiệu tương tự và kỹ thuật số nhanh với tổn thất hoặc chậm trễ tối thiểu.Điều này làm cho nó phù hợp cho các ứng dụng tần số cao như truyền video và liên kết dữ liệu tốc độ cao.

Tốc độ xoay nhanh: Với tốc độ xoay rất cao 1090 volt mỗi micro giây, bộ khuếch đại có thể đáp ứng nhanh chóng với những thay đổi nhanh chóng trong tín hiệu đầu vào, đảm bảo chuyển đổi tín hiệu sắc nét và giảm độ méo trong các dạng sóng thay đổi nhanh.

Tỷ lệ từ chối chế độ chung tuyệt vời (CMRR): AD8130AR đạt được 94 dB CMRR từ DC đến 100 kHz, 80 dB ở 2 MHz và 70 dB ở 10 MHz.Điều này cho phép nó từ chối nhiễu hoặc nhiễu không mong muốn xuất hiện như nhau trên cả hai đầu vào, ngay cả ở tần số cao để sử dụng với các cáp cặp xoắn không được che chắn.

Trở kháng đầu vào cao: Trở kháng đầu vào cao của nó đảm bảo tải tối thiểu trên nguồn tín hiệu, bảo tồn tính toàn vẹn tín hiệu và giúp giao diện với các mạch khác dễ dàng hơn.

Phạm vi điện áp chế độ chung đầu vào rộng: Phạm vi chế độ chung rộng có nghĩa là bộ khuếch đại có thể chấp nhận các điện áp đầu vào xoay xa hơn hoặc dưới mặt đất mà không bị biến dạng, ngay cả khi không sử dụng máy biến áp.

Tiếng ồn đầu vào thấp: AD8130AR duy trì sàn ồn thấp, làm cho nó phù hợp với các ứng dụng chính xác như thiết bị và thiết bị y tế.

Biến dạng thấp: Bộ khuếch đại cung cấp độ méo tổng sóng hài rất thấp, được đo ở −79 dBC cho tín hiệu 1 V P-P ở 5 MHz.Điều này đảm bảo tái tạo tín hiệu chính xác trong các ứng dụng như truyền Video hoặc RF Baseband.

Phạm vi cung cấp điện rộng : Nó có thể hoạt động từ một nguồn cung cấp bắt đầu từ +4,5 V hoặc từ nguồn cung cấp kép lên đến ± 12,6 V, cung cấp khả năng tương thích với một loạt các điện áp hệ thống và cải thiện khả năng thích ứng thiết kế.

Chức năng xuống nguồn: Chân hạ nguồn tích hợp cho phép vô hiệu hóa thiết bị khi không cần thiết, bảo tồn năng lượng trong các ứng dụng hoạt động bằng pin hoặc nhạy cảm với năng lượng.

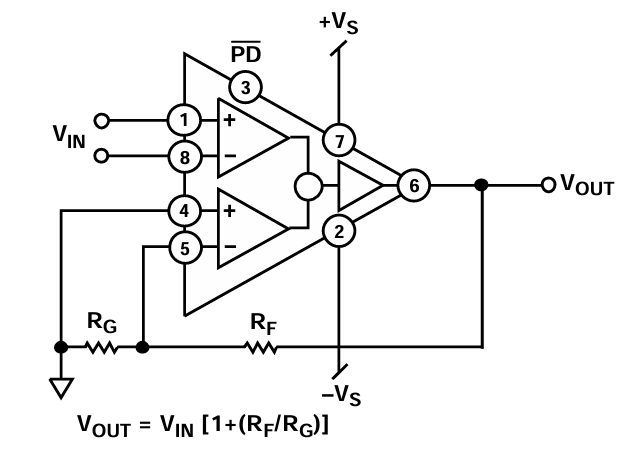

Sơ đồ khối AD8130

Sơ đồ khối minh họa cấu trúc bên trong của AD8130 và biến thể AD8130AR của nó, cả hai đều hoạt động như bộ khuếch đại máy thu vi sai.Tại lõi của thiết bị là hai bộ khuếch đại vi phân bên trong được sắp xếp để xử lý tín hiệu đầu vào một đầu (V_IN) và tạo ra đầu ra vi sai.Tín hiệu đi vào ở chân 1 (đầu vào không đảo ngược) và chảy qua hai bộ khuếch đại bên trong phù hợp để duy trì độ trung thực của chế độ chung và độ trung thực tín hiệu tuyệt vời.Chân 5 được nối đất thông qua điện trở RG, trong khi RF điện trở phản hồi kết nối đầu ra trở lại đường dẫn đảo ngược, đặt mức tăng theo công thức:

Sự sắp xếp phản hồi này đảm bảo sự ổn định và kiểm soát lợi ích chính xác.Nguồn được cung cấp cho thiết bị thông qua các chân 2 và 7, được kết nối với đường ray cung cấp âm và dương tương ứng (-VS và +VS).Pin 6 đầu ra tín hiệu được khuếch đại cuối cùng và chân 3 (PD) cho phép điều khiển giảm nguồn để tiết kiệm năng lượng khi thiết bị không được sử dụng.Kiến trúc vi phân bên trong giảm thiểu biến dạng và nhiễu bên ngoài, làm cho loạt AD8130 phù hợp để yêu cầu các ứng dụng tốc độ cao như phân phối tín hiệu video chính xác trên các dòng cặp xoắn.

Thông số kỹ thuật AD8130AR

Kiểu	Tham số
Nhà sản xuất	Thiết bị tương tự Inc.
Bao bì	Ống
Trạng thái một phần	Lỗi thời
Loại khuếch đại	Sự khác biệt
Số lượng mạch	1
Tốc độ xoay	1100 V/Pha
Băng thông -3dB	290 MHz
Dòng điện - Bias đầu vào	500 na
Điện áp - bù đầu vào	400 PhaV
Hiện tại - Cung cấp	13 Ma
Hiện tại - đầu ra / kênh	40 Ma
Điện áp - SPET SPAN (MIN)	4,5 v
Điện áp - SPET SPAN (tối đa)	25,2 v
Nhiệt độ hoạt động	-40 ° C ~ 85 ° C.
Loại gắn kết	Núi bề mặt
Gói / trường hợp	8-SOIC (0,154 ", chiều rộng 3,90mm)
Gói thiết bị nhà cung cấp	8-quá
Số sản phẩm cơ sở	AD8130

Ứng dụng AD8130AR

Máy thu dòng vi sai tốc độ cao

AD8130AR được xây dựng có mục đích để nhận các tín hiệu vi sai tần số cao được truyền qua các dây cáp cặp xoắn.Sự từ chối chế độ chung tuyệt vời của nó và băng thông rộng đảm bảo tín hiệu vẫn sạch và chính xác ngay cả khi có tiếng ồn điện bên ngoài.Điều này làm cho nó lý tưởng để sử dụng trong tự động hóa công nghiệp, liên kết truyền thông hoặc môi trường nơi EMI và Crosstalk là mối quan tâm.

Chuyển đổi khác biệt đến đơn

Trong nhiều hệ thống, các tín hiệu được truyền ở dạng vi sai cho khả năng miễn dịch nhiễu nhưng phải được chuyển đổi thành tín hiệu kết thúc để xử lý thêm.AD8130AR xử lý chuyển đổi này với độ méo tối thiểu và hỗ trợ điện áp rộng, cho phép giao tiếp sạch và hiệu quả giữa các đầu ra vi sai và ADC, DSP hoặc hệ thống tương tự.

Bộ khuếch đại thiết bị tốc độ cao

Nhờ trở kháng đầu vào cao, nhiễu thấp và tuyến tính đặc biệt, AD8130AR rất phù hợp cho các ứng dụng thiết bị.Nó cho phép các phép đo và khuếch đại vi phân chính xác mà không cần thêm nhiễu hệ thống, làm cho nó có giá trị trong các giao diện cảm biến khoa học, y tế hoặc công nghiệp.

Ứng dụng thay đổi cấp độ

AD8130AR chứa một phạm vi điện áp chế độ chung đầu vào rộng, cho phép nó thay đổi mức điện áp giữa các hệ thống có tiềm năng mặt đất khác nhau.Điều này rất hữu ích trong các hệ thống trải dài khoảng cách hoặc kết nối các miền công suất khác nhau mà không yêu cầu các máy biến áp cách ly hoặc phần cứng bổ sung.

Truyền tín hiệu video tương tự và kỹ thuật số

Với băng thông rộng và độ méo thấp, AD8130AR là lý tưởng để truyền tín hiệu video tương tự hoặc kỹ thuật số trên các cáp cặp xoắn.Nó bảo tồn độ rõ hình ảnh và tính toàn vẹn thời gian, làm cho nó phù hợp cho các hệ thống giám sát video, thiết bị phát sóng hoặc thiết lập tầm nhìn máy yêu cầu truyền con đường dài.

Hệ thống truyền dữ liệu tốc độ cao

Trong các hệ thống truyền thông dữ liệu, sự suy giảm tín hiệu trên khoảng cách là một mối quan tâm chính.AD8130AR giảm thiểu điều này bằng cách duy trì độ trung thực tín hiệu cao ngay cả trên các độ dài cáp mở rộng, đảm bảo rằng các tín hiệu kỹ thuật số nhanh đến nguyên vẹn.Đó là một lựa chọn tuyệt vời cho các hệ thống như Ethernet trên cặp xoắn, đơn vị thu thập dữ liệu hoặc các backlaning điều khiển kỹ thuật số.

AD8130AR Các phần tương tự

• AD8130ARZ-REEL

AD8130ARZ-REEL có chức năng giống hệt với AD8130AR, có cùng băng thông 270 MHz, tốc độ xoay 1090 V/Muffs và CMRR cao.Sự khác biệt chính nằm ở định dạng bao bì của nó, phiên bản này đi kèm trong một reel tuân thủ RoHS, phù hợp với lắp ráp SMT (Công nghệ Mount Surface) tự động.Đó là lý tưởng cho môi trường sản xuất khối lượng lớn tìm kiếm sự tuân thủ môi trường và quy trình sản xuất hiệu quả.

• AD8130ARMZ-REEL

Biến thể này, AD8130ARMZ-REEL, chia sẻ tất cả các đặc tính điện cốt lõi của AD8130AR nhưng có gói phác thảo nhỏ nhỏ (MSOP-8) chứ không phải là SOIC tiêu chuẩn.Định dạng MSOP cung cấp một dấu chân nhỏ hơn, làm cho nó trở nên lý tưởng cho các thiết kế PCB nhỏ gọn hoặc bị hạn chế không gian mà không ảnh hưởng đến hiệu suất.Nó là một lựa chọn hàng đầu cho các hệ thống nhúng di động hoặc dày đặc.

• AD8130ARMZ-REEL7

AD8130ARMZ-REEL7 là thiết bị tương tự như phiên bản Armz-reel nhưng được cung cấp ở định dạng băng và cấp 7 inch được tối ưu hóa cho các hệ thống chọn và đặt cụ thể.Nó duy trì các đặc điểm tốc độ cao, tỷ lệ thấp tương tự, cung cấp sự thuận tiện cho các dây chuyền lắp ráp yêu cầu dung sai cuộn chặt hơn hoặc chạy lô nhỏ hơn.

Ưu điểm AD8130AR

Kiến trúc phản hồi tích cực

Không giống như OP-AMP truyền thống, AD8130AR sử dụng thiết kế phản hồi tích cực để phân tách các đường dẫn đầu vào và phản hồi.Điều này làm giảm sự tương tác giữa tín hiệu và phản hồi, cải thiện tính ổn định và giảm thiểu biến dạng.Nó cũng tăng cường khả năng của thiết bị từ chối nhiễu chế độ chung, làm cho nó phù hợp hơn cho việc xử lý tín hiệu vi sai trên khoảng cách dài.

Băng thông cao và tốc độ xoay

Bộ khuếch đại cung cấp băng thông 270 MHz và tốc độ xoay nhanh hơn 1090 V/.Các đặc điểm này cho phép nó xử lý các cạnh nhanh và nội dung tần số cao với độ trễ hoặc mất tín hiệu tối thiểu, làm cho nó trở nên lý tưởng cho các ứng dụng như truyền video, RF Baseband hoặc hệ thống truyền thông kỹ thuật số.

Biến dạng thấp và tiếng ồn

Với mức độ nhiễu đầu vào chỉ 12,5 NV/Hz và độ méo sóng hài thấp tới −79 dBC ở 5 MHz, AD8130AR đảm bảo khuếch đại tín hiệu độ bền cao, sạch.Điều này làm cho nó lý tưởng cho thiết bị nhạy cảm và thu thập dữ liệu chính xác.

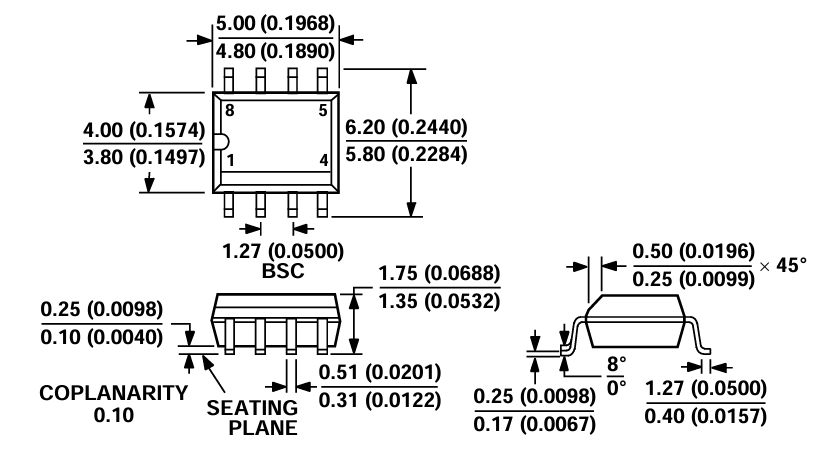

Kích thước bao bì AD8130AR

Kích thước gói

Tham số	Kích thước (mm)
Chiều rộng cơ thể	3,80 - 4,00
Chiều dài cơ thể	4,80 - 5,00
Chiều rộng tổng thể (có khách hàng tiềm năng)	5,80 - 6,20
Chiều cao cơ thể	1,35 - 1,75
Sân chì (khoảng cách pin)	1.27 (BSC)
Chiều rộng chì	0,25 - 0,50
Độ dày chì	0,17 - 0,25
Chiều dài chì (từ gói)	0,40 - 1,27
Chiều cao độc lập	0,10 - 0,25
Coplanarity	0,10 (tối đa)
Dây dẫn uốn góc	0 ° - 8 °

Đề cương gói

Nhà sản xuất AD8130AR

AD8130AR được sản xuất bởi Analog Devices Inc. (ADI), một công ty bán dẫn nổi tiếng trên toàn cầu được công nhận về sự lãnh đạo của mình trong các công nghệ xử lý tín hiệu tương tự, tín hiệu hỗn hợp và hiệu suất cao.Được thành lập vào năm 1965 và có trụ sở tại Wilmington, Massachusetts, ADI đã xây dựng danh tiếng mạnh mẽ để cung cấp các thành phần chính xác cung cấp năng lượng cho mọi thứ từ tự động hóa công nghiệp và thiết bị đến cơ sở hạ tầng truyền thông và điện tử tiêu dùng tiên tiến.Các thiết bị tương tự nhấn mạnh chất lượng, đổi mới và độ tin cậy lâu dài, tạo ra các thành phần của nó, bao gồm các giải pháp đáng tin cậy của AD8130AR trong môi trường kỹ thuật đòi hỏi.Với hỗ trợ thiết kế rộng rãi, tài liệu mạnh mẽ và xuất sắc sản xuất đã được chứng minh, ADI đảm bảo rằng AD8130AR đáp ứng các tiêu chuẩn nghiêm ngặt về độ trung thực tín hiệu và hiệu suất hệ thống.

Phần kết luận

AD8130AR là một lựa chọn thông minh khi bạn cần bộ khuếch đại đáng tin cậy giữ cho tín hiệu sạch sẽ, thậm chí trên các dây cáp dài hoặc ở những nơi ồn ào.Nó có một loạt các cách sử dụng từ các hệ thống video và dữ liệu tốc độ cao để kiểm tra thiết bị và cảm biến.Nó hoạt động tốt với các nguồn cung cấp năng lượng khác nhau và có một số loại gói để phù hợp với các thiết kế khác nhau.Hiệu suất mạnh mẽ, tiếng ồn thấp và chất lượng đáng tin cậy từ các thiết bị analog làm cho nó tuyệt vời cho bất kỳ ai xây dựng thiết bị điện tử nhanh và chính xác.
